RCS-9611C_070317线路保护装置技术和使用说明书南瑞继保电气有限公司版权所有本说明书适用于RCS-9611C_070317装置V2.10.*版本程序。
本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：。
目录1 概述 (1)1.1应用范围 (1)1.2保护配置和功能 (1)1.3性能特征 (1)2 技术参数 (2)2.1机械及环境参数 (2)2.2额定电气参数 (2)2.3主要技术指标 (3)3 软件工作原理 (4)3.1过流保护 (4)3.2零序保护（接地保护） (4)3.3过负荷保护 (5)3.4加速保护 (5)3.5低周保护 (5)3.6重合闸 (5)3.7装置自检 (5)3.8装置运行告警 (5)3.9遥控、遥测、遥信功能 (5)3.10对时功能 (6)3.11逻辑框图 (7)4 硬件原理说明 (8)4.1装置整体结构 (8)4.2装置面板布置 (9)4.3装置接线端子与说明 (10)4.4结构与安装 (14)5 定值内容及整定说明 (16)5.1系统定值 (16)5.2保护定值 (17)5.3通讯参数 (18)5.4辅助参数 (19)6 使用说明 (20)6.1指示灯说明 (20)6.2液晶显示说明 (21)6.3命令菜单使用说明 (23)6.4装置的运行说明 (25)6.5事故分析注意事项 (26)7 装置调试大纲 (27)7.1试验注意事项 (27)7.2事故分析注意事项 (27)7.3交流回路检查 (27)7.4输入接点检查 (27)7.5整组试验 (28)7.6运行异常报警试验 (29)7.7装置闭锁试验 (30)7.8输出接点检查 (30)7.9装置试验菜单的说明 (31)7.10装置与监控后台联调的说明 (31)8 附录 (32)8.1插件选配方式1(YL方式) (32)8.2插件选配方式2(CK方式) (36)8.3软件配合说明 (38)RCS-9611C_070317线路保护装置技术和使用说明书1 概述1.1 应用范围RCS-9611C_070317用作110kV以下电压等级的非直接接地系统或小电阻接地系统中的线路的保护及测控装置，可组屏安装，也可在开关柜就地安装。

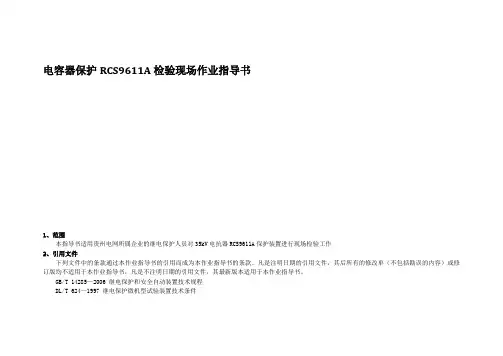

电容器保护RCS9611A检验现场作业指导书1、范围本指导书适用贵州电网所属企业的继电保护人员对35kV电抗器RCS9611A保护装置进行现场检验工作2、引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其后所有的修改单（不包括勘误的内容）或修订版均不适用于本作业指导书，凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GB/T 14285—2006 继电保护和安全自动装置技术规程DL/T 624—1997 继电保护微机型试验装置技术条件DL/T 478—2001 静态继电保护及安全自动装置通用技术条件DL/T 587—1996 微机继电保护装置运行管理规程Q/CSG 1 0004-2004 电气工作票技术规范（发电、变电部分）Q/CSG 1 0008-2004 继电保护及安全自动装置检验条例3、支持文件《继电保护和电网安全自动装置现场工作保安规定》（（87）电生供字第254号）《安全生产工作规定》（南方电网安监[2003]29号）中国南方电网公司继电保护反事故措施汇编(2008年)《RCS9611A电抗器成套保护装置使用说明书》4、技术术语5、安全及预控措施5．1 严格执行《电业安全工作规程 (发电厂和变电所电气部分)》；5．2工作前，工作负责人应向工作班成员介绍工作任务、工作地点、停电范围及相邻设备运行情况、上次的检验记录。
5.3 主要危险点及预控措施(见表1)表1 主要危险点及预控措施6．4仪器仪表及工具新安装的保护装置投运后1年内进行一次全部检验每6年进行一次全部检验每两年进行一次部分检验根据装置的电压等级、运行工况、运行环境与条件，适当增减其检验周期。
8、工期定额新安装投运后1年内的第一次全部检验应为2～3人1天时间。
常规全部检验应为2～3人1天时间。
常规部分检验应为2～3人1天时间。
9、设备主要参数9.1 额定数据9.1.1 额定直流电压 220V9.1.2 额定交流数据a 相电压为100V/3V。
RCS-9611C线路保护测控装置技术使用说明书V1.00南瑞继保电气有限公司2005年1月RCS-9611C线路保护测控装置1基本配置及规格：1．1基本配置RCS-9611C适用于110KV以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控装置，可在开关柜就地安装。
保护方面的主要功能有：1）三段可经复压闭锁的方向过流保护；2）三段零序过流保护；3）三相一次重合闸；4）过负荷功能；5﹚独立过流和零序过流加速保护；6）低周减载功能；7）小电流接地选线；8）独立的操作回路。
测控方面的主要功能有：1）25路遥信开入采集；2）正常断路器遥控分合、小电流接地选线；3）IA、IC、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共14个模拟量的遥测；4）事件SOE等；保护信息方面的主要功能：1）装置描述的远方查看；2）装置参数的远方查看；3）保护定值和区号的远方查看、修改功能；4）软压板状态的远方查看、投退；5）装置保护开入状态的远方查看；6）装置运行状态（包括保护动作元件的状态、运行告警和装置的自检信息）的远方查看；7）远方对装置实现信号复归；8）故障录波上送功能。
支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通讯规约，配有以太网，双网，100Mbps，超五类线或光纤通讯接口。
1．2技术数据1．2．1额定数据直流电压：220V，110V 允许偏差+15％，-20％交流电压：100/3V（相电压），100V（线电压）交流电流：5A，1A频率：50Hz1．2．2功耗交流电压：< 0.5VA/相交流电流：< 1.0VA/相(In =5A)< 0.5VA/相(In =1A)直流：正常 < 15W跳闸 < 25W1．2．3主要技术指标1>定时限过流：电流定值：0.1In～20In定值误差： < 5％时间定值：0～100S2>零序过流保护电流定值：0.1A～12A定值误差： < 5％时间定值：0～100S3>低周减载频率定值：45～50Hz定值误差：0.01Hz时间定值：0～100SDFDT闭锁定值：0.3～10Hz/S4>重合闸重合闸时间：0.1～9.9S5>遥信开入：分辨率<2ms信号输入方式：无源接点6>遥测量计量等级电流：0.2级其他：0.5级2装置原理2.1硬件配置及逻辑框图见附图2.2模拟输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经采样数字处理后，构成各种保护继电器，并计算各种遥测量。
RCS-9611C_060187(v2.02.1)简易母差保护测控装置技术和使用说明书南瑞继保电气有限公司版权所有本说明书适用于RCS-9611C系列V2.0* 版本程序。
本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：。
目录1 概述 (1)1.1 应用范围 (1)1.2 保护配置和功能 (1)1.2.1 保护配置 (1)1.2.2 测控功能 (1)1.2.3 保护信息功能 (1)1.3 性能特征 (1)1.4 简易母差应用说明 (2)2 技术参数 (3)2.1 机械及环境参数 (3)2.1.1 机箱结构尺寸 (3)2.1.2 工作环境 (3)2.1.3 机械性能 (3)2.2 额定电气参数 (3)2.2.1 额定数据 (3)2.2.2 功耗 (3)2.3 主要技术指标 (3)2.3.1 过流保护 (3)2.3.2 零序保护 (3)2.3.3 遥信开入 (4)2.3.4 遥测量计量等级 (4)2.3.5 电磁兼容 (4)2.3.6 绝缘试验 (4)2.3.7 输出接点容量 (4)3 软件工作原理 (4)3.1 简易母差保护工作原理 (4)3.2 复压闭锁过电流保护 (4)3.3 零序保护 (5)3.4 装置运行告警 (5)3.5 遥控、遥测、遥信功能 (5)3.6 对时功能 (5)3.11逻辑框图 (6)4 硬件原理说明 (7)4.1装置整体结构 (7)4.2 装置面板布置 (8)4.3 装置接线端子与说明 (9)4.3.1 模拟量输入 (9)4.3.2 背板接线说明 (10)4.3.3 跳线说明 (11)4.4 结构与安装 (12)4.4.1 开关柜安装参考尺寸 (12)4.4.2 组屏安装参考尺寸 (13)5 定值内容及整定说明 (14)5.3 通讯参数 (15)5.4 辅助参数 (16)6 使用说明 (17)6.1 指示灯说明 (17)6.2 液晶显示说明 (18)6.2.1主画面液晶显示说明 (18)6.2.2 保护动作时液晶显示说明 (18)6.2.3运行异常时液晶显示说明 (18)6.2.4 自检出错时液晶显示说明 (19)6.3 命令菜单使用说明 (20)6.3.1 装置整定 (20)6.3.2 状态显示 (20)6.3.3 报告打印 (21)6.3.4 时间设置 (21)6.3.5 报告显示 (21)6.3.6 报告清除 (21)6.3.7 装置测试 (21)6.3.8 版本信息 (22)6.4 装置的运行说明 (22)6.4.1 装置正常运行状态 (22)6.4.2 装置异常信息含义及处理建议 (22)6.4.3 安装注意事项 (23)6.5 事故分析注意事项 (23)7 装置调试大纲 (23)7.1 试验注意事项 (23)7.2 事故分析注意事项 (23)7.3 交流回路检查 (24)7.4 输入接点检查 (24)7.5 整组试验 (24)7.5.1 过流Ⅰ段保护 (24)7.5.2 过流Ⅱ段保护 (24)7.5.3 过流Ⅲ段保护 (24)7.5.4 零序Ⅰ段保护 (24)7.5.5 零序Ⅱ段保护 (24)7.5.6 零序Ⅲ段保护 (24)7.6 运行异常报警试验 (25)7.6.1 频率异常报警 (25)7.6.2 接地报警 (25)7.6.3 PT断线报警 (25)7.6.4 控制回路断线报警 (25)7.6.5 TWJ异常报警 (25)7.6.6 CT断线报警 (25)7.8 输出接点检查 (25)7.9 装置试验菜单的说明 (26)7.10 装置与监控后台联调的说明 (26)7.10.1 遥控功能的说明 (26)7.10.2 遥测值系数的说明 (26)7.10.3 装置与后台进行通讯联调时信息文本的说明 (26)8 附录 (26)8.1 插件选配方式1(RCS-9611C_YL) (26)8.1.1 选配插件硬件图 (27)8.1.2 选配插件背板端子图 (29)8.1.3 选配插件背板端子说明 (29)8.2 插件选配方式2(RCS-9611C_CK) (31)8.2.1 选配插件硬件图 (31)8.2.2 选配插件背板端子图 (32)8.2.3 选配插件背板端子说明 (32)8.3 软件配合说明 (32)1RCS-9611C_060187(V2.02.1)简易母差保护测控装置技术和使用说明书1 概述1.1 应用范围RCS-9611C_060187适用于35kV 以下电压等级的非直接接地系统或小电阻接地系统中的母线保护及测控装置，可组屏安装，也可在开关柜就地安装。
5 RCS-9000系列保护测控装置RCS-9611馈线保护测控装置适用于110KV以下电压等级的非直接接地系统或小电阻接地系统。
保护方面的主要功能有：1）二段定时限过流保护；2）零序过流保护/小电流接地选线；3）三相一次重合闸（检无压或不检）；4）过负荷保护；5）一段定值时间可分别独立整定的合闸加速保护（前加速或后加速）；6）低周减载保护；7）独立的操作回路及故障录波。
测控方面的主要功能有：1）9路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合；3）P、Q、IA、IC、UA、UB、UC、UAB、UBC、UCA、U0、F、COSф等13个模拟量的遥测；4）开关事故分合次数统计及事件SOE等；5）4路脉冲输入。
RCS-9611A馈线保护测控装置适用于110KV以下电压等级的非直接接地系统或小电阻接地系统，也可用作110KV接地系统中的电流电压保护及测控装置。
保护方面的主要功能有：1）三段定时限过流保护，其中第三段可整定为反时限段；2）三段零序过流保护/小电流接地选线；3）三相一次重合闸（检无压或不检）；4）过负荷保护；5﹚过流/零序合闸加速保护（前加速或后加速）；6）低周减载保护；7）独立的操作回路及故障录波。
测控方面的主要功能有：1）7路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合；3）P、Q、IA、IC、UA、UB、UC、UAB、UBC、UCA、U0、F、COSф等13个模拟量的遥测；4）开关事故分合次数统计及事件SOE等；5）4路脉冲输入。
RCS-9612线路保护测控装置适用于110KV以下电压等级的非直接接地系统或小电阻接地系统。
保护方面的主要功能有：1）三段式可经低电压闭锁的定时限方向过流保护；2)零序过流保护/小电流接地选线；3)三相一次重合闸(检无压，同期，不检)；4)合闸加速保护(可选前加速或后加速)；5)低周减载保护等；6)独立的操作回路及故障录波。
RCS-9611C-线路保护测控装置-技术使用说明简介RCS-9611C是一种多功能的线路保护测控装置，适用于各类电力系统中的输电线路、变电站进出线、容抗补偿装置等电力设备。
该装置采用微机芯片技术，具有高准确度、高速度、可靠性强等优点，可对电路进行整体保护，并实现对电力系统的远程测控和监测。
本文档将介绍RCS-9611C线路保护测控装置的技术使用说明，以及相关概念和操作方法等内容。
概念1. 线路保护线路保护是指在电力系统中为保护电力设备及其连接电路而设置的一系列电气保护措施。
保护措施能有效地抵御外界电力干扰和故障造成的损失，从而保证电力设备运行的稳定性和安全性。
2. 测控装置测控装置又可称为监控和测量装置，主要通过对电力系统的监测和测量，为电力运营管理提供数据支持。
测控装置能够对电路进行实时监测和测量，并将相关数据进行采集和处理，从而输出数据结果，并实现对电力系统的远程控制和监控。
功能RCS-9611C线路保护测控装置主要包含以下功能：1. 整体保护RCS-9611C线路保护测控装置可对线路进行整体保护，避免过电流、过电压、接地故障等导致的设备损坏。
2. 远程监测RCS-9611C线路保护测控装置能够通过网络接口对设备进行远程监测，为运营管理提供了极大的便利。
3. 肘测功能RCS-9611C线路保护测控装置还具备肘测功能，能够对电路进行部分测量，并准确地显示测量结果。
4. 数据传输和采集RCS-9611C线路保护测控装置可以通过串口和以太网接口与电子计算机或PLC 等设备实现数据的传输和采集。
操作方法以下为RCS-9611C线路保护测控装置的基本操作方法：1.开启电路和设备供电。
2.根据现场电气连接要求，正确连接RCS-9611C线路保护测控装置的各个接线端子。
3.打开RCS-9611C线路保护测控装置面板上的电源开关，并进行系统初始化。
4.连接电脑或PLC等设备，并通过串口或以太网接口将数据传输到计算机上。
RCS-9611C线路保护装置技术和使用说明书南瑞继保电气有限公司版权所有本说明书适用于RCS-9611C系列V2.1* 版本程序。
本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：。
目录1 概述 (1)1.1 应用范围 (1)1.2 保护配置和功能 (1)1.2.1 保护配置 (1)1.2.2 测控功能 (1)1.2.3 保护信息功能 (1)1.3 性能特征 (1)1.4装置执行标准 (2)2 技术参数 (2)2.1 机械及环境参数 (2)2.1.1 机箱结构尺寸 (2)2.1.2 工作环境 (2)2.1.3 机械性能 (2)2.2 额定电气参数 (2)2.2.1 额定数据 (2)2.2.2 功 耗 (2)2.3 主要技术指标 (3)2.3.1 过流保护 (3)2.3.2 零序保护 (3)2.3.3 低周保护 (3)2.3.4 重合闸保护 (3)2.3.5 遥信开入 (3)2.3.6 遥测量计量等级 (3)2.3.7 电磁兼容 (3)2.3.8 绝缘试验 (4)2.3.9 输出接点容量 (4)3 软件工作原理 (4)3.1 过流保护 (4)3.2 零序保护（接地保护） (4)3.3 过负荷保护 (5)3.4 加速保护 (5)3.5 低周保护 (5)3.6 重合闸 (5)3.7 装置自检 (5)3.8 装置运行告警 (5)3.9 遥控、遥测、遥信功能 (6)3.10 对时功能 (6)3.11逻辑框图 (7)4 硬件原理说明 (8)4.1装置整体结构 (8)4.2 装置面板布置 (9)4.3 装置接线端子与说明 (10)4.3.1 模拟量输入 (10)4.3.3 跳线说明 (13)4.4 结构与安装 (14)4.4.1 开关柜安装参考尺寸 (14)4.4.2 组屏安装参考尺寸 (15)5 定值内容及整定说明 (16)5.1 系统定值 (16)5.2 保护定值 (17)5.3 通讯参数 (18)5.4 辅助参数 (19)6 使用说明 (20)6.1 指示灯说明 (20)6.2 液晶显示说明 (21)6.2.1主画面液晶显示说明 (21)6.2.2 保护动作时液晶显示说明 (21)6.2.3运行异常时液晶显示说明 (21)6.2.4 自检出错时液晶显示说明 (22)6.3 命令菜单使用说明 (23)6.3.1 装置整定 (23)6.3.2 状态显示 (24)6.3.3 报告显示 (24)6.3.4 报告打印 (24)6.3.5 现场设置 (24)6.3.6 装置调试 (24)6.3.7 版本信息 (25)6.3.8 厂内设置 (25)6.4 装置的运行说明 (25)6.4.1 装置正常运行状态 (25)6.4.2 装置异常信息含义及处理建议 (26)6.4.3 安装注意事项 (26)6.5 事故分析注意事项 (26)7 装置调试大纲 (27)7.1 试验注意事项 (27)7.2 事故分析注意事项 (27)7.3 交流回路检查 (27)7.4 输入接点检查 (27)7.5 整组试验 (27)7.5.1 过流Ⅰ段保护 (28)7.5.2 过流Ⅱ段保护 (28)7.5.3 过流Ⅲ段保护 (28)7.5.4 零序Ⅰ段保护 (28)7.5.5 零序Ⅱ段保护 (28)7.5.6 零序Ⅲ段保护 (28)7.5.7 重合闸保护 (28)7.5.9 零序加速保护 (29)7.5.10 过负荷保护 (29)7.5.11 低周保护 (29)7.6 运行异常报警试验 (29)7.6.1 频率异常报警 (29)7.6.2 接地报警 (29)7.6.3 PT断线报警 (29)7.6.4 控制回路断线报警 (29)7.6.5 TWJ异常报警 (30)7.6.6 CT断线报警 (30)7.6.7 弹簧未储能报警 (30)7.7 装置闭锁试验 (30)7.8 输出接点检查 (30)7.9 装置试验菜单的说明 (30)7.10 装置与监控后台联调的说明 (30)7.10.1 遥控功能的说明 (30)7.10.2 遥测值系数的说明 (31)7.10.3 装置与后台进行通讯联调时信息文本的说明 (31)8 附录 (31)8.1 插件选配方式1(YL方式) (31)8.1.1 YL方式硬件图 (32)8.1.2 YL方式背板端子图 (33)8.1.3 YL方式背板端子说明 (33)8.2 插件选配方式2(CK方式) (36)8.2.1 CK方式硬件图 (36)8.2.2 CK方式背板端子图 (37)8.2.3 CK方式背板端子说明 (37)8.3 软件配合说明 (38)8.4 SWI插件板号说明 (38)8.5 插件命名对照表 (38)NARI-RELAYS RCS-9611C线路保护装置RCS-9611C线路保护装置技术和使用说明书1 概述1.1 应用范围RCS-9611C用作110kV以下电压等级的非直接接地系统或小电阻接地系统中的线路的保护及测控装置，可组屏安装，也可在开关柜就地安装。

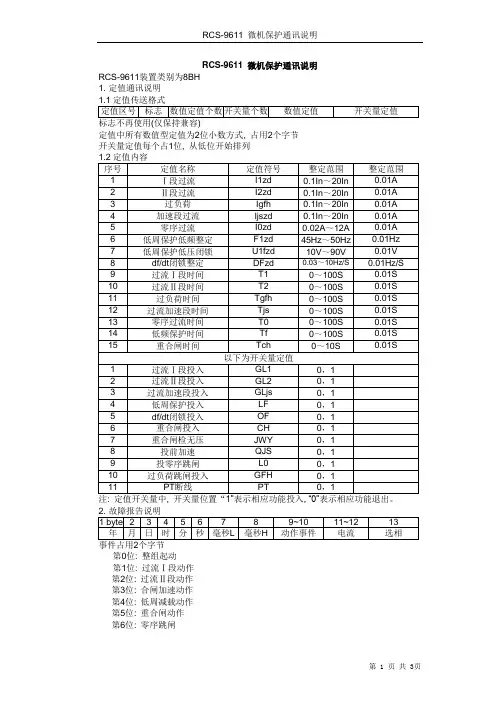

RCS-9611 微机保护通讯说明RCS-9611装置类别为8BH
1. 定值通讯说明
定值中所有数值型定值为2位小数方式, 占用2个字节
开关量定值每个占1位, 从低位开始排列
第0位: 整组起动
第1位: 过流Ⅰ段动作
第2位: 过流Ⅱ段动作
第3位: 合闸加速动作
第4位: 低周减载动作
第5位: 重合闸动作
第6位: 零序跳闸
第7位: 过负荷跳闸
动作事件中某位置1, 表示该位对应元件动作
电流占2个字节, 2位固定小数, 单位为安培
0. 线路电压报警
1. PT断线
2. 频率异常
3. CT断线
4. TWJ异常
5. 控制回路断线
6. 弹簧未储能
7. 零序电流报警
8. 装置报警
9. 装置闭锁
10. 定值出错
11. 出口回路故障
12. 电源故障
13. 过负荷报警
14. 接地报警
15. 事故总信号
3. 保护模拟量说明
0. TWJ 1. HWJ
2. 合后位置
3. 重合闭锁
4. 检修状态
5. 遥控投入
6~15.备用
16. 断路器位置
17. 开入1 18. 开入2
19. 开入3 20. 开入4
21. 开入5 22. 开入6
23. 开入7 24. 开入8
25. 开入9 26~31.备用
6. 小电流接地数据说明：
1个字节(最后三项)。
12位为符号位。
RCS-9611A_BJ馈线保护装置技术使用说明书南瑞继保电气有限公司 2000年 8月RCS-9611A_BJ馈线保护测控装置1 基本配置及规格 :1.1基本配置RCS-9611A_BJ适用于 110KV 以下电压等级的非直接接地系统或小电阻接地系统中的馈线保护及测控,也可用作 110KV 接地系统中的电流电压保护及测控装置。
可在开关柜就地安装。
保护方面的主要功能有:1三段定时限过流保护,其中第三段可整定为反时限段; 2三段零序过流保护 /小电流接地选线; 3三相一次 /二次重合闸(检无压或不检 ; 4过负荷保护; 5﹚过流 /零序合闸后加速保护(前加速或后加速 ; 6低周减载保护; 7独立的操作回路及故障录波。
测控方面的主要功能有:1 7路遥信开入采集、装置遥信变位、事故遥信; 2正常断路器遥控分合、小电流接地探测遥控分合; 3 UA 、 UB 、 UC 、 U0、 UAB 、UBC 、 UCA 、 IA 、 IC 、 I0、 P 、 Q 、COS ф、 F 14个模拟量的遥测; 4开关事故分合次数统计及事件 SOE 等; 5 4路脉冲电度输入。
1.2 技术数据1.2.1 额定数据直流电源:220V , 110V 允许偏差 +15%, -20%交流电压:100/V , 100V交流电流:5A , 1A频率:50Hz1.2.2 功耗交流电压:< 0.5VA/相交流电流:< 1VA/相 (In =5A < 0.5VA/相 (In =1A直流:正常 < 15W跳闸 < 25W1.2.3主要技术指标①定时限过流:电流定值:0.1In ~20In时间定值:0~100S定值误差:< 5%②重合闸重合闸时间:0.1~9.9S定值误差:< 5%③低周减载低周定值:45Hz ~50Hz低压闭锁:10V ~90Vdf/dt闭锁:0.3Hz/s~10Hz/s定值误差:< 5%其中频率误差:< 0.01Hz④遥测量计量等级:电流 0.2级其他:0.5级⑤遥信分辨率:<2ms信号输入方式:无源接点装置原理2.1 硬件配置同 RCS-9611A ,逻辑框图见附图 RCS-9611A_BJ2.2 模拟输入外部电流及电压输入经隔离互感器隔离变换后, 由低通滤波器输入至模数变换器, CPU 经采样数字处理后,构成各种保护继电器,并计算各种遥测量。
RCS-9611CS线路保护测控装置1 应用概述RCS-9611CS适用于110kV以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控装置，可组屏安装，也可在开关柜就地安装。
该保护装置可实现对断路器、隔离刀闸的分/合操作；同时能够对保护对象间隔单元的电压、电流、功率等进行实时测量。
可以和监控系统进行通讯；通讯规约可选择IEC 60870-5-103或Modbus。
性能特点2 装置功能2.1 保护功能三段可经复压和方向闭锁的过流保护三段零序过流保护（零序电流可自产也可外加）过流加速保护和零序加速保护（零序电流可自产也可外加）过负荷功能(报警或者跳闸)低周减载功能一段低压保护一段母线过压保护一段零序过压保护一段高周保护过流闭锁三相一次重合闸小电流接地选线功能（必须采用外加零序电流）独立的操作回路及故障录波2.2 测控功能16路自定义遥信开入Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、f、P、Q、COSф等遥测量一组断路器遥控分/合(选配方式至多可提供三组遥控)事件SOE记录等技术参数1 电气参数1.1 直流电源输入1.2 交流电流输入1.3 交流电压输入1.4 开关量输入1.5 开关量输出2 环境条件参数3 通信接口参数4机械结构标准A的机械尺寸和开孔尺寸如下图所示：标准B的机械尺寸和开孔尺寸如下图所示：5 型式试验参数5.1 大气环境试验5.2 机械试验5.3 电气绝缘性能5.4 电磁兼容试验6 管理功能参数6.1 测量计量等级6.2 控制性能参数6.3 时钟性能参数6.4 故障录波功能6.5 遥信性能参数7 认证ISO9001:2000质量管理标准认证ISO14001:2004环境管理标准认证OHSAS18001:1999职业健康安全管理标准认证ISO10012:2003测量管理体系认证CMMI L3软件能力成熟度模型认证电磁兼容：欧盟指令89/336/EEC，EN50263:2000产品安全：欧盟指令73/23/EEC，EN61010-1:2001、EN60950-2002。
RCS-9611A_CD充电保护测控装置1 基本配置及规格：1.1基本配置RCS-9611A_CD适用于110KV以下电压等级的母线充电保护及测控，也可用作110KV以下电压等级的母联保护及测控装置。
可在开关柜就地安装。
保护方面的主要功能有：1）短充过流保护；2）短充零序过流保护；3）两段长充过流保护(可经复压闭锁)；4）两段长充零序过流保护(零序电流可自产也可外加)；5）独立的操作回路及故障录波。
测控方面的主要功能有：1）7路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合；3）UA、UB、UC、U0、UAB、UBC、UCA、IA、IC、I0、P、Q、COSф、F 14个模拟量的遥测；4）开关事故分合次数统计及事件SOE等。
1.2 技术数据1.2.1 额定数据直流电源：220V，110V 允许偏差+15％，-20％交流电压：100/3V，100V交流电流：5A，1A频率：50Hz1.2.2 功耗交流电压：< 0.5V A/相交流电流：< 1V A/相 (In =5A)< 0.5V A/相 (In =1A)直流：正常 < 15W跳闸 < 25W1.2.3主要技术指标①定时限过流：电流定值： 0.1In～20In时间定值：0～100S定值误差：< 5％②遥测量计量等级：电流：0.2级其他：0.5级③遥信分辨率：<2ms信号输入方式：无源接点装置原理2.1 硬件配置同RCS-9611A，逻辑框图见附图RCS-9611A_CD2.2 模拟输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经采样数字处理后，构成各种保护继电器，并计算各种遥测量。
Ia、Ib、Ic、Ios输入为保护用模拟量输入，IA、IC为测量用专用测量CT输入，保证遥测量有足够的精度。
Ios零序电流输入用作零序过流保护用，零序电流的接入最好用专用零序电流互感器接入，若无专用零序电流互感器，在保证零序电流能满足小接地系统保护选择性要求前提下用三相电流之和即CT的中性线电流。
南瑞继保RCS9611A说明书RCS-9000分散式保护测控装置RCS-9611A馈线保护测控装置1 基本配置及规格:1.1基本配置RCS-9611A适用于110KV以下电压等级的非直接接地系统或小电阻接地系统中的馈线保护及测控，也可用作110KV接地系统中的电流电压保护及测控装置。
可在开关柜就地安装。
保护方面的主要功能有:1)三段定时限过流保护，其中第三段可整定为反时限段;2)三段零序过流保护/小电流接地选线;3)三相一次重合闸(检无压或不检);4)过负荷保护;5,过流/零序合闸后加速保护(前加速或后加速);6)低周减载保护;7)独立的操作回路及故障录波。
测控方面的主要功能有:1)7路遥信开入采集、装置遥信变位、事故遥信;2)正常断路器遥控分合、小电流接地探测遥控分合;3)UA、UB、UC、U0、UAB、UBC、UCA、IA、IC、I0、P、Q、COSф、F 14个模拟量的遥测;4)开关事故分合次数统计及事件SOE等;5)4路脉冲输入。
1.2 技术数据技术数据同RCS-9611(详见RCS-9611说明书的第1.2节)2 装置原理2.1 硬件配置及逻辑框图见附图RCS-9611A2.2 模拟输入模拟输入说明同RCS-96112.3 软件说明本装置保护功能可涵盖RCS-9611的保护功能。
本装置的过负荷保护、重合闸、低周减载、PT断线检查、对时功能同RCS-9611,其不同之处特别说明如下:2.3.1 定时限过流本装置设三段定时限过流保护，各段电流及时间定值可独立整定，分别设置整定控制字控制这三段保护的投退。
其中过流?段可通过控制字FSX选择采用定时限还是反时限(若为1，则过流?段为反时限段，若为0，则过流?段为定时限段，)。
根据国际电工委员会(IEC255-4)和英国标准规范(BS142.1996)的规定，一般采下列三个标准特性方程:0.14 一般反时限: (1) ,tt0.02,(II)113.5 非常反时限: (2) t,t(II),180 极端反时限: (3) ,tt2,(II)1It 上式中，为电流基准值，取过流?段定值I3zd;为时间常数，取过流?段时间定值T3zd，pp范围为0,1S。
RCS-9611CS线路保护测控装置概述RCS-9611CS线路保护测控装置，是一款广泛应用于电力系统中对线路保护和测控的重要装置。
该装置采用模块化设计，包含多个单独的模块，涵盖了线路保护和测控等各类功能。
通过配置合适的模块组合，可以轻松满足不同电力系统的要求。
主要特点•模块化设计，高度灵活：适用于各种规模的电力系统。
•高精度采样，快速动作：对线路故障做出迅速反应，确保电网的安全稳定。
•支持通信功能，便于集成：通过多种通讯方式，包括IEC 61850等标准通讯协议，实现与其他系统的全面集成。
•具有先进的故障记录和事件记录功能：记录发生的故障以及前期预警信息，帮助电力系统管理者完成故障分析和处理。
•具备开放性，易于扩展：支持自定义配置，满足不同的需求。
同时，也支持结合其他系统使用，实现更加智能化的电力系统管理。
技术参数输入参数1)额定电压•母线电压: 40.5kV、72.5kV、126kV、252kV、550kV。
•系统电压: 最高1000kV。
2)测量范围•电流: 0-2000A。
•电压: 0-1000V。
•功率: 0-1000MVA。
输出参数1)保护功能•线路保护：包括差动保护、距离保护、过电流保护等。
•母联保护：包括过电流保护、过载保护等。
•母变保护：包括差动保护、距离保护、过电流保护等。
•其他：包括接地保护、同步检测、漏电保护等。
2)测控功能•遥测：包括母线电压、线路电流、线路电压等测量。
•遥信：包括线路断路器状态、开合状态等。
•遥控：包括远程合闸、分闸等操作。
3)其他功能•故障记录：记录故障信息，包括故障时间、故障原因等。
•事件记录：记录各种事件信息，包括开关动作、告警等。
•状态监测：实时监测设备状态，包括电源故障、通讯故障等。
应用场景RCS-9611CS线路保护测控装置广泛应用于电力系统中各类电力设备的保护和测控，包括：•母线保护和测量•线路保护和测量•母变保护和测量•交流电源系统的保护和测量•其他相关电力设备的保护和测量RCS-9611CS线路保护测控装置是一款功能全面、适用性广泛的电力系统保护和测控设备。
RCS-96A馈线保护测控装置技术使用说明书-图文一、产品概述二、安装步骤1.打开装置包装箱，检查是否有损坏或缺失。
2.选择一个适当的位置安装装置，确保离高温、潮湿和腐蚀物较远。
3.将装置与相应的电力系统接口相连，确保连接牢固。
4.接通电源，开机。
5.对装置进行相应的初始化设置，并根据实际情况进行参数配置。
三、调试步骤1.确认装置已开机，并进入待机状态。
2.进入测控系统，并进行对应的连接设置。
3.进行装置的通信测试，确保与监控中心的通信正常。
4.进行装置的校时操作，确保时间的准确性。
5.检查装置是否能够正常接收和发送电力系统的数据。
6.进行保护配置测试，确保装置对电力系统的保护功能正常。
7.进行装置的报警测试，确保在异常情况下能够及时报警。
四、操作说明1.登录测控系统，进行相关操作。
2.查看电力系统的实时监测数据，包括电流、电压、频率等。
3.查看电力系统的历史数据，包括故障记录、报警记录等。
4.进行装置的状态查询，包括装置的开机状态、通信状态等。
5.进行装置的参数配置，包括报警阈值、保护参数等。
五、注意事项1.在进行安装和调试时，务必按照说明书的要求进行，避免不必要的损坏或事故。
2.在操作装置时，应注意电力系统的运行状态，确保不会对电力系统造成影响。
3.在进行报警测试时，应注意保护装置的报警方式和报警信号的灵敏度，以免误报或不报警。
六、技术支持总结：RCS-96A馈线保护测控装置是一种功能强大的电力系统保护设备，通过实时监测和控制电力馈线，能够及时发现和处理潜在的故障和异常情况，对电力系统的安全性和稳定性起到了重要的作用。
通过本文档的介绍，用户能够了解到如何正确安装、调试和操作该装置，以确保其正常运行和有效保护电力系统。
RCS-9611A_BJ馈线保护装置技术使用说明书南瑞继保电气有限公司 2000年 8月RCS-9611A_BJ馈线保护测控装置1 基本配置及规格 :1.1基本配置RCS-9611A_BJ适用于 110KV 以下电压等级的非直接接地系统或小电阻接地系统中的馈线保护及测控,也可用作 110KV 接地系统中的电流电压保护及测控装置。
可在开关柜就地安装。
保护方面的主要功能有:1三段定时限过流保护,其中第三段可整定为反时限段; 2三段零序过流保护 /小电流接地选线; 3三相一次 /二次重合闸(检无压或不检 ; 4过负荷保护; 5﹚过流 /零序合闸后加速保护(前加速或后加速 ; 6低周减载保护; 7独立的操作回路及故障录波。
测控方面的主要功能有:1 7路遥信开入采集、装置遥信变位、事故遥信; 2正常断路器遥控分合、小电流接地探测遥控分合; 3 UA 、 UB 、 UC 、 U0、 UAB 、UBC 、 UCA 、 IA 、 IC 、 I0、 P 、 Q 、COS ф、 F 14个模拟量的遥测; 4开关事故分合次数统计及事件 SOE 等; 5 4路脉冲电度输入。
1.2 技术数据1.2.1 额定数据直流电源:220V , 110V 允许偏差 +15%, -20%交流电压:100/V , 100V交流电流:5A , 1A频率:50Hz1.2.2 功耗交流电压:< 0.5VA/相交流电流:< 1VA/相 (In =5A < 0.5VA/相 (In =1A直流:正常 < 15W跳闸 < 25W1.2.3主要技术指标①定时限过流:电流定值:0.1In ~20In时间定值:0~100S定值误差:< 5%②重合闸重合闸时间:0.1~9.9S定值误差:< 5%③低周减载低周定值:45Hz ~50Hz低压闭锁:10V ~90Vdf/dt闭锁:0.3Hz/s~10Hz/s定值误差:< 5%其中频率误差:< 0.01Hz④遥测量计量等级:电流 0.2级其他:0.5级⑤遥信分辨率:<2ms信号输入方式:无源接点装置原理2.1 硬件配置同 RCS-9611A ,逻辑框图见附图 RCS-9611A_BJ2.2 模拟输入外部电流及电压输入经隔离互感器隔离变换后, 由低通滤波器输入至模数变换器, CPU 经采样数字处理后,构成各种保护继电器,并计算各种遥测量。
Ia 、 Ib 、 Ic 、 Ios 输入为保护用模拟量输入, IA 、 IC 为测量用专用测量 CT 输入,保证遥测量有足够的精度。
Ios 零序电流输入除可用作零序过流保护用之外(报警或跳闸 ,也同时兼作小电流接地选线用输入, 零序电流的接入最好用专用零序电流互感器接入, 若无专用零序电流互感器, 在保证零序电流能满足小接地系统保护选择性要求前提下用三相电流之和即 CT 的中性线电流。
UA 、 UB 、 UC 输入作为低周保护和测量用电压输入,与 IA 、 IC 一起计算形成本线路的 P 、 Q 、COS ф、 Kwh 、 Kvarh 。
若本线路遥测量仅为电流量并且低周保护停用,则 UA 、 UB 、 UC 可不接,为防止装置发 PT 断线信号,只需将定值表中控制字整定为 PT 断线检查退出。
Ux 作为重合闸检线路无压输入。
2.3 软件说明2.3.1 定时限过流本装置设三段定时限过流保护,各段电流及时间定值可独立整定,分别设置整定控制字控制这三段保护的投退。
其中过流Ⅲ段可通过控制字 FSX 选择采用定时限还是反时限(若为 1,则过流Ⅲ段为反时限段;若为 0,则过流Ⅲ段为定时限段。
根据国际电工委员会 (IEC255-4和英国标准规范 (BS142.1996的规定,一般采下列三个标准特性方程:一般反时限:t I I t 1 (0. 140. 02-=(1 非常反时限:t I I t 1 (13. 5-=(2 极端反时限:t I I t 1(802-= (3 上式中, I p 为电流基准值, 取过流Ⅲ段定值 I3zd ; t p 为时间常数, 取过流Ⅲ段时间定值 T3zd ,范围为 0~1S 。
其中反时限特性可由控制字 FSXTX 选择(1为一般反时限, 2为非常反时限, 3为极端反时限。
2.3.2 过负荷保护过负荷保护动作可通过控制字整定, “ 0”时只发信号, “ 1”时跳闸并且闭锁重合闸。
2.3.3重合闸重合闸起动方式有两种:不对应起动和保护起动,重合闸次数可整定为投一次或二次重合闸 , 当重合闸不投时可选择整定控制字退出,装置可选取检无压重合方式,无压定值固定为额定电压的 30%。
重合闸必须在充电完成后投入,线路在正常运行状态 (KKJ=1, TWJ=0,无外部闭锁重合信号,经 15秒充电完成。
重合闭锁信号有:①手跳 (KKJ=0 ②低周动作③外部端子闭锁输入④遥控跳闸⑤控制回路断线⑥弹簧未储能接点输入⑦过负荷跳闸。
2.3.4低周减载装置配有低电压闭锁及滑差闭锁功能的低周减载保护。
当装置投入工作时频率必须在 50±0.5Hz 范围内, 低周保护才允许投入。
当系统发生故障, 频率下降过快超过滑差闭锁定值时瞬时闭锁低周保护。
另外线路如果不在运行状态(I ≤ 0.06In ,则低周保护自动退出。
低周保护动作同时闭锁线路重合闸。
2.3.5 接地保护装置应用于不接地或小电流接地系统中,在系统中发生接地故障时,其接地故障点零序电流基本为电容电流,且幅值很小,用零序过流继电器来检测接地故障很难保证其选择性。
由于各装置通过网络互联,信息可以共享,故 RCS-9000综合自动化系统采用网络小电流接地选线的方法来获得接地间隔,并通过网络下达接地试跳命令来进一步确定接地间隔。
在经小电阻接地系统中,接地零序电流相对较大,故采用直接跳闸方法,装置中设置三段零序过流保护(其中零序过流Ⅲ段可整定为报警或跳闸。
作用于跳闸的零序电流可选用自产零序电流,也可从零序 CT 引入(可在装置参数里整定, “ 0”为外加, “ 1”为自产 ,而小电流接地选线所采用的电流只能使用从零序 CT 引入的电流。
2.3.6加速段保护装置配置了独立的加速段保护,可通过控制字选择采用合闸前加速还是合闸后加速, 合闸后加速保护包括手合于故障加速跳与自动重合于故障加速跳。
可选择使用过流加速段和零序加速段,该保护开放时间为 3秒。
过流加速段和零序加速段的电流及时间定值可独立整定。
2.3.7 PT断线检查装置具有 PT 断线检查功能, 可通过控制字投退。
装置检测母线电压异常时报PT 断线, 待电压恢复正常后保护也自动恢复正常。
如果重合闸选择检无压方式,则线路电压异常时发出告警信号,并闭锁自动重合闸,待线路电压恢复正常时保护也自动恢复正常。
2.3.8 遥控、遥测、遥信功能遥控功能主要有三种:正常遥控跳闸操作,正常遥控合闸操作,接地选线遥控跳闸操作。
遥测量主要有:I 、 U 、COS φ、 F 、 P 、 Q ,通过积分计算得出有功电度、无功电度。
所有这些量都在当地实时计算,实时累加,三相有功无功的计算消除了由于系统电压不对称而产生的误差,且计算完全不依赖于网络,精度达到 0.5级。
遥信量主要有:7路遥信开入、装置变位遥信及事故遥信,并作事件顺序记录(遥信分辨率小于 2ms 及 4路脉冲电度输入。
2.3.9对时功能装置具备软件或硬件脉冲对时功能3. 装置跳线说明DC 板:JP1和 JP2的跳线跳 1-2, 则 DC 板上备用继电器动作受起动继电器 QDJ 控制; 跳 2-3, 则不受起动继电器 QDJ 控制。
本装置的 JP1跳 2-3, JP2跳 1-2。
OUT 板:本装置的 JP1、 JP2均不需要跳线。
CPU 板:J4跳上时, 串口 1为就地打印口, 此时 JP4一定要去除。
J4不跳时, 串口 1以 RS-485方式输出,此时 JP4为该串口的匹配电阻跳线。
JP1为时钟同步口的匹配电阻跳线, JP2为串口 2的匹配电阻跳线, JP3为串口 3的匹配电阻跳线4 装置背板端子及说明4.1 装置背板端子见附图 RCS-9611A_BJ背板端子4.2 背板端子说明端子 401、 402为装置事故跳闸(推事故画面。
端子 403为遥控正电源输入, 404为控制电源 220V+(110V+端子 405接断路器跳闸线圈。
端子 406接断路器合闸线圈。
端子 407为跳位继电器负端。
端子 408为手动跳闸输入,在启动跳闸回路的同时,启动手跳继电器(执行遥控跳闸时也启动手跳继电器使 KKJ=0 。
端子 409为保护跳闸输入,且跳闸操作回路中带保持继电器。
端子 410为合闸输入,在本装置中,手动合闸与保护合闸合并为一个合闸输入且合闸操作回路中带保持继电器。
端子 411为控制电源 220V-(110V-端子 412~415为远动信号,当开关柜保护单元与监控单元必须独立配置时与监控单元的遥信单元相接口,用来反映保护测控装置的基本运行情况,分别为:装置故障(包括直流消失 , 装置动作(不保持 ,控制回路断线。
端子 416为保护跳闸出口, 出口继电器的另一端已固定联结控制电源220V+(110V+ 。
(416与 409之间供用户设置跳闸压板端子 417为保护合闸出口, 出口继电器的另一端已固定联结控制电源220V+(110V+ 。
(417与 410之间供用户设置合闸压板端子 418~420为断路器位置信号输出。
在本装置的操作回路中未考虑弹簧或气压闭锁接点,我们推荐优先采用开关本身的闭锁回路,若开关不具备闭锁功能,则可加装 ST6气压闭锁模块来实现。
另外,装置中具备防跳回路。
端子 301~304为两副备用继电器接点。
其中 301~302为合后接点,此时电源板跳线 JP1跳2-3,不经 QDJ 。
303~304为重合闸信号接点(不保持。
此时电源板跳线 JP2跳1-2,经 QDJ 。
端子 305~311为遥信量开入节点,均为 220V (110V 光耦开入,其公共端为 317,该端子应外接 220V (110V 信号电源的负端。
端子 312为投低周保护投入压板开入。
端子 313为信号复归开入。
端子 314为弹簧未储能或气压不足闭锁重合闸开入。
端子 315为闭锁重合闸开入。
端子 316为装置检修状态开入,当该位投入时表明开关正在检修,此时将屏敝所有的远动功能。
(仅适用于 DL/T667-1999规约端子 318、 319为保护用直流电源, 320为装置接地。
端子 201、 205为 24V 光耦输入,其一端已在内部固定联结光耦 24V 电源的 0V 地, 202-205为四个脉冲表脉冲开入。
端子 206~208为 RS232串口 1端子 209、 210为系统对时总线接口,差分输入,装置内部也可软件对时。
