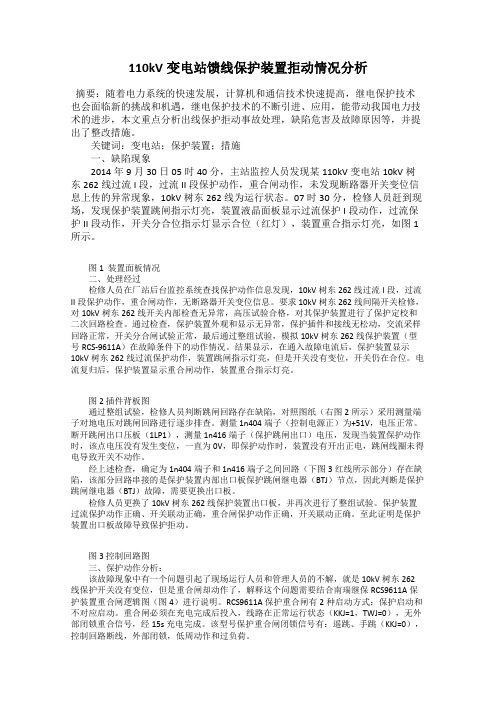

110kV变电站馈线保护装置拒动情况分析摘要：随着电力系统的快速发展，计算机和通信技术快速提高，继电保护技术也会面临新的挑战和机遇，继电保护技术的不断引进、应用，能带动我国电力技术的进步，本文重点分析出线保护拒动事故处理，缺陷危害及故障原因等，并提出了整改措施。
关键词：变电站；保护装置；措施一、缺陷现象2014年9月30日05时40分，主站监控人员发现某110kV变电站10kV树东262线过流I段，过流II段保护动作，重合闸动作，未发现断路器开关变位信息上传的异常现象，10kV树东262线为运行状态。
07时30分，检修人员赶到现场，发现保护装置跳闸指示灯亮，装置液晶面板显示过流保护I段动作，过流保护II段动作，开关分合位指示灯显示合位（红灯），装置重合指示灯亮，如图1所示。
图1 装置面板情况二、处理经过检修人员在厂站后台监控系统查找保护动作信息发现，10kV树东262线过流I段，过流II段保护动作，重合闸动作，无断路器开关变位信息。
要求10kV树东262线间隔开关检修，对10kV树东262线开关内部检查无异常，高压试验合格，对其保护装置进行了保护定校和二次回路检查。
通过检查，保护装置外观和显示无异常，保护插件和接线无松动，交流采样回路正常，开关分合闸试验正常，最后通过整组试验，模拟10kV树东262线保护装置（型号RCS-9611A）在故障条件下的动作情况。
结果显示，在通入故障电流后，保护装置显示10kV树东262线过流保护动作，装置跳闸指示灯亮，但是开关没有变位，开关仍在合位。
电流复归后，保护装置显示重合闸动作，装置重合指示灯亮。
图2 插件背板图通过整组试验，检修人员判断跳闸回路存在缺陷，对照图纸（右图2所示）采用测量端子对地电压对跳闸回路进行逐步排查。
测量1n404端子（控制电源正）为+51V，电压正常。
断开跳闸出口压板（1LP1），测量1n416端子（保护跳闸出口）电压，发现当装置保护动作时，该点电压没有发生变位，一直为0V，即保护动作时，装置没有开出正电，跳闸线圈未得电导致开关不动作。
RCS-9611A_BJ馈线保护装置技术使用说明书南瑞继保电气有限公司 2000年 8月RCS-9611A_BJ馈线保护测控装置1 基本配置及规格 :1.1基本配置RCS-9611A_BJ适用于 110KV 以下电压等级的非直接接地系统或小电阻接地系统中的馈线保护及测控,也可用作 110KV 接地系统中的电流电压保护及测控装置。
可在开关柜就地安装。
保护方面的主要功能有:1三段定时限过流保护,其中第三段可整定为反时限段; 2三段零序过流保护 /小电流接地选线; 3三相一次 /二次重合闸(检无压或不检 ; 4过负荷保护; 5﹚过流 /零序合闸后加速保护(前加速或后加速 ; 6低周减载保护; 7独立的操作回路及故障录波。
测控方面的主要功能有:1 7路遥信开入采集、装置遥信变位、事故遥信; 2正常断路器遥控分合、小电流接地探测遥控分合; 3 UA 、 UB 、 UC 、 U0、 UAB 、UBC 、 UCA 、 IA 、 IC 、 I0、 P 、 Q 、COS ф、 F 14个模拟量的遥测; 4开关事故分合次数统计及事件 SOE 等; 5 4路脉冲电度输入。
1.2 技术数据1.2.1 额定数据直流电源:220V , 110V 允许偏差 +15%, -20%交流电压:100/V , 100V交流电流:5A , 1A频率:50Hz1.2.2 功耗交流电压:< 0.5VA/相交流电流:< 1VA/相 (In =5A < 0.5VA/相 (In =1A直流:正常 < 15W跳闸 < 25W1.2.3主要技术指标①定时限过流:电流定值:0.1In ~20In时间定值:0~100S定值误差:< 5%②重合闸重合闸时间:0.1~9.9S定值误差:< 5%③低周减载低周定值:45Hz ~50Hz低压闭锁:10V ~90Vdf/dt闭锁:0.3Hz/s~10Hz/s定值误差:< 5%其中频率误差:< 0.01Hz④遥测量计量等级:电流 0.2级其他:0.5级⑤遥信分辨率:<2ms信号输入方式:无源接点装置原理2.1 硬件配置同 RCS-9611A ,逻辑框图见附图 RCS-9611A_BJ2.2 模拟输入外部电流及电压输入经隔离互感器隔离变换后, 由低通滤波器输入至模数变换器, CPU 经采样数字处理后,构成各种保护继电器,并计算各种遥测量。
电容器保护RCS9611A检验现场作业指导书1、范围本指导书适用贵州电网所属企业的继电保护人员对35kV电抗器RCS9611A保护装置进行现场检验工作2、引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其后所有的修改单（不包括勘误的内容）或修订版均不适用于本作业指导书，凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GB/T 14285—2006 继电保护和安全自动装置技术规程DL/T 624—1997 继电保护微机型试验装置技术条件DL/T 478—2001 静态继电保护及安全自动装置通用技术条件DL/T 587—1996 微机继电保护装置运行管理规程Q/CSG 1 0004-2004 电气工作票技术规范（发电、变电部分）Q/CSG 1 0008-2004 继电保护及安全自动装置检验条例3、支持文件《继电保护和电网安全自动装置现场工作保安规定》（（87）电生供字第254号）《安全生产工作规定》（南方电网安监[2003]29号）中国南方电网公司继电保护反事故措施汇编(2008年)《RCS9611A电抗器成套保护装置使用说明书》4、技术术语5、安全及预控措施5．1 严格执行《电业安全工作规程 (发电厂和变电所电气部分)》；5．2工作前，工作负责人应向工作班成员介绍工作任务、工作地点、停电范围及相邻设备运行情况、上次的检验记录。
5.3 主要危险点及预控措施(见表1)表1 主要危险点及预控措施6．4仪器仪表及工具新安装的保护装置投运后1年内进行一次全部检验每6年进行一次全部检验每两年进行一次部分检验根据装置的电压等级、运行工况、运行环境与条件，适当增减其检验周期。
8、工期定额新安装投运后1年内的第一次全部检验应为2～3人1天时间。
常规全部检验应为2～3人1天时间。
常规部分检验应为2～3人1天时间。
9、设备主要参数9.1 额定数据9.1.1 额定直流电压 220V9.1.2 额定交流数据a 相电压为100V/3V。
RCS-9611C线路保护测控装置技术使用说明书V1.00南瑞继保电气有限公司2005年1月RCS-9611C线路保护测控装置1基本配置及规格：1．1基本配置RCS-9611C适用于110KV以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控装置，可在开关柜就地安装。
保护方面的主要功能有：1）三段可经复压闭锁的方向过流保护；2）三段零序过流保护；3）三相一次重合闸；4）过负荷功能；5﹚独立过流和零序过流加速保护；6）低周减载功能；7）小电流接地选线；8）独立的操作回路。
测控方面的主要功能有：1）25路遥信开入采集；2）正常断路器遥控分合、小电流接地选线；3）IA、IC、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共14个模拟量的遥测；4）事件SOE等；保护信息方面的主要功能：1）装置描述的远方查看；2）装置参数的远方查看；3）保护定值和区号的远方查看、修改功能；4）软压板状态的远方查看、投退；5）装置保护开入状态的远方查看；6）装置运行状态（包括保护动作元件的状态、运行告警和装置的自检信息）的远方查看；7）远方对装置实现信号复归；8）故障录波上送功能。
支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通讯规约，配有以太网，双网，100Mbps，超五类线或光纤通讯接口。
1．2技术数据1．2．1额定数据直流电压：220V，110V 允许偏差+15％，-20％交流电压：100/3V（相电压），100V（线电压）交流电流：5A，1A频率：50Hz1．2．2功耗交流电压：< 0.5VA/相交流电流：< 1.0VA/相(In =5A)< 0.5VA/相(In =1A)直流：正常 < 15W跳闸 < 25W1．2．3主要技术指标1>定时限过流：电流定值：0.1In～20In定值误差： < 5％时间定值：0～100S2>零序过流保护电流定值：0.1A～12A定值误差： < 5％时间定值：0～100S3>低周减载频率定值：45～50Hz定值误差：0.01Hz时间定值：0～100SDFDT闭锁定值：0.3～10Hz/S4>重合闸重合闸时间：0.1～9.9S5>遥信开入：分辨率<2ms信号输入方式：无源接点6>遥测量计量等级电流：0.2级其他：0.5级2装置原理2.1硬件配置及逻辑框图见附图2.2模拟输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经采样数字处理后，构成各种保护继电器，并计算各种遥测量。
RCS-9612A_03194线路保护测控装置1基本配置及规格1.1基本配置RCS-9612A适用于110KV以下电压等级的非直接接地系统或小电阻接地系统中的方向线路保护及测控，也可用作110KV接地系统中的电流电压保护及测控装置。
可在开关柜就地安装。
保护方面的主要功能有：1）三段式可经低电压闭锁的定时限方向过流保护，其中第三段可整定为反时限段；2) 三段零序过流保护（可选择经方向闭锁）/小电流接地选线；3) 三相一次/二次重合闸(检无压、同期、不检)；4）过负荷保护；5)过流/零序合闸加速保护(前加速或后加速)；6)低周减载保护等；7)独立的操作回路及故障录波。
测控方面的主要功能有：1）7路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合；3）U A、U B、U C、U0、U AB、U BC、U CA、I A、I C、I0、P、Q、COSф、F 14个模拟量的遥测；4）开关事故分合次数统计及事件SOE等；5）4路脉冲输入。
1.2 技术数据技术数据同RCS-9612（详见RCS-9612说明书的第1.2节）2 装置原理2.1 硬件配置及逻辑框图见附图RCS-9612A2.2 模拟输入模拟输入说明同RCS-96122.3软件说明本装置保护功能可涵盖RCS-9612的保护功能。
本装置的低周减载、PT断线检查、对时功能同RCS-9612（详见RCS-9612说明书的第2.3节）。
本装置的定时限过流、过负荷保护、接地保护、加速段保护、遥信遥测遥控功能同RCS-9611A（详见RCS-9611A说明书的第2.3节），其它不同之处特别说明如下：2.3.1定时限过流定时限过流同RCS-9611A（详见RCS-9611A说明书的第2.3.1节）2.3.2过负荷保护过负荷保护动作可通过控制字整定，“0”时只发信号，“1”时跳闸并且闭锁重合闸。
2.3.3接地保护接地保护同RCS-9611A（详见RCS-9611A说明书的第2.3.2节）在经小电阻接地系统中，接地零序电流相对较大，故采用直接跳闸方法，装置中设置三段零序过流保护，其中零序过流Ⅲ段可整定为报警或跳闸。

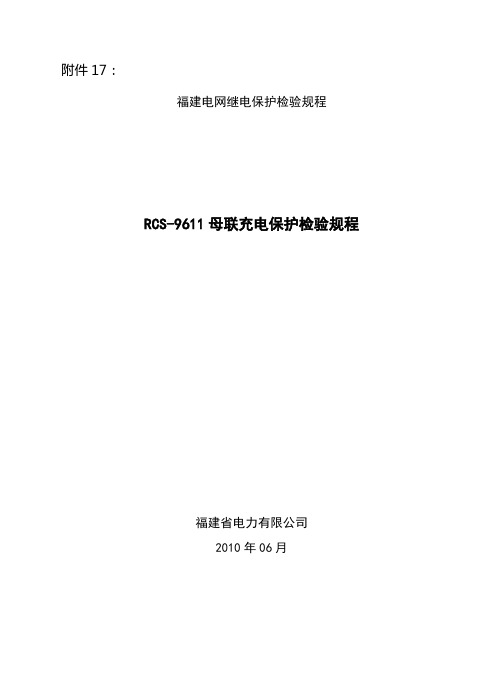

附件17：福建电网继电保护检验规程______________________________________________________________________________________ RCS-9611母联充电保护检验规程福建省电力有限公司2010年06月目次1 范围............... ... ... ... ... ... ... ... (1)2 规范性引用文件...... ... ... ... ... ... ... (1)3 总则...... ... ... ... ... ... ... ... ... ... (1)4 检验项目...... ... ... ... ... ... ... ... . (2)5 检验内容...... . . . . . . ... ... ...... ... (6)1 范围本规程规定了RCS-9611母联开关充电保护的检验内容、检验要求和试验接线。
本规程适用于在福建电网从事基建、生产和运行单位继电保护工作人员进行RCS-9611母联开关充电保护的现场检验。
2 规范性引用文件下列文档中的条款通过本规程的引用而成为本规程的条款。
凡是注日期的引用文档，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励根据本规程达成协议的各方研究是否可使用这些文档的最新版本。
凡是不注日期的引用文档，其最新版本适用于本规程。
国家电网科[2009] 572号继电保护和电网安全自动装置现场工作保安规定GB/T 7261-2000 继电器及继电保护装置基本试验方法GB/T 14285-2006 继电保护和安全自动装置技术规程DL/T 995-2006 继电保护和电网安全自动装置检验规程DL/T 624-1997 继电保护微机型试验装置技术条件DL/T 478-2001 静态继电保护及安全自动装置通用技术条件国家电网生技[2005] 400号国家电网公司十八项电网重大反事故措施（试行）调继[2005] 222号《国家电网公司十八项电网重大反事故措施》（试行）继电保护专业重点实施要求3 总则3.1检验要求在进行检验之前，工作（试验）人员应认真学习GB 14285-2006《继电保护和安全自动装置技术规程》、DL/T 995-2006《继电保护和电网安全自动装置检验规程》以及本规程，理解和熟悉检验内容和要求。
5 RCS-9000系列保护测控装置RCS-9611馈线保护测控装置适用于110KV以下电压等级的非直接接地系统或小电阻接地系统。
保护方面的主要功能有：1）二段定时限过流保护；2）零序过流保护/小电流接地选线；3）三相一次重合闸（检无压或不检）；4）过负荷保护；5）一段定值时间可分别独立整定的合闸加速保护（前加速或后加速）；6）低周减载保护；7）独立的操作回路及故障录波。
测控方面的主要功能有：1）9路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合；3）P、Q、IA、IC、UA、UB、UC、UAB、UBC、UCA、U0、F、COSф等13个模拟量的遥测；4）开关事故分合次数统计及事件SOE等；5）4路脉冲输入。
RCS-9611A馈线保护测控装置适用于110KV以下电压等级的非直接接地系统或小电阻接地系统，也可用作110KV接地系统中的电流电压保护及测控装置。
保护方面的主要功能有：1）三段定时限过流保护，其中第三段可整定为反时限段；2）三段零序过流保护/小电流接地选线；3）三相一次重合闸（检无压或不检）；4）过负荷保护；5﹚过流/零序合闸加速保护（前加速或后加速）；6）低周减载保护；7）独立的操作回路及故障录波。
测控方面的主要功能有：1）7路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合；3）P、Q、IA、IC、UA、UB、UC、UAB、UBC、UCA、U0、F、COSф等13个模拟量的遥测；4）开关事故分合次数统计及事件SOE等；5）4路脉冲输入。
RCS-9612线路保护测控装置适用于110KV以下电压等级的非直接接地系统或小电阻接地系统。
保护方面的主要功能有：1）三段式可经低电压闭锁的定时限方向过流保护；2)零序过流保护/小电流接地选线；3)三相一次重合闸(检无压，同期，不检)；4)合闸加速保护(可选前加速或后加速)；5)低周减载保护等；6)独立的操作回路及故障录波。
RCS-9611C-线路保护测控装置-技术使用说明简介RCS-9611C是一种多功能的线路保护测控装置，适用于各类电力系统中的输电线路、变电站进出线、容抗补偿装置等电力设备。
该装置采用微机芯片技术，具有高准确度、高速度、可靠性强等优点，可对电路进行整体保护，并实现对电力系统的远程测控和监测。
本文档将介绍RCS-9611C线路保护测控装置的技术使用说明，以及相关概念和操作方法等内容。
概念1. 线路保护线路保护是指在电力系统中为保护电力设备及其连接电路而设置的一系列电气保护措施。
保护措施能有效地抵御外界电力干扰和故障造成的损失，从而保证电力设备运行的稳定性和安全性。
2. 测控装置测控装置又可称为监控和测量装置，主要通过对电力系统的监测和测量，为电力运营管理提供数据支持。
测控装置能够对电路进行实时监测和测量，并将相关数据进行采集和处理，从而输出数据结果，并实现对电力系统的远程控制和监控。
功能RCS-9611C线路保护测控装置主要包含以下功能：1. 整体保护RCS-9611C线路保护测控装置可对线路进行整体保护，避免过电流、过电压、接地故障等导致的设备损坏。
2. 远程监测RCS-9611C线路保护测控装置能够通过网络接口对设备进行远程监测，为运营管理提供了极大的便利。
3. 肘测功能RCS-9611C线路保护测控装置还具备肘测功能，能够对电路进行部分测量，并准确地显示测量结果。
4. 数据传输和采集RCS-9611C线路保护测控装置可以通过串口和以太网接口与电子计算机或PLC 等设备实现数据的传输和采集。
操作方法以下为RCS-9611C线路保护测控装置的基本操作方法：1.开启电路和设备供电。
2.根据现场电气连接要求，正确连接RCS-9611C线路保护测控装置的各个接线端子。
3.打开RCS-9611C线路保护测控装置面板上的电源开关，并进行系统初始化。
4.连接电脑或PLC等设备，并通过串口或以太网接口将数据传输到计算机上。
RCS-9611 微机保护通讯说明RCS-9611装置类别为8BH
1. 定值通讯说明
定值中所有数值型定值为2位小数方式, 占用2个字节
开关量定值每个占1位, 从低位开始排列
第0位: 整组起动
第1位: 过流Ⅰ段动作
第2位: 过流Ⅱ段动作
第3位: 合闸加速动作
第4位: 低周减载动作
第5位: 重合闸动作
第6位: 零序跳闸
第7位: 过负荷跳闸
动作事件中某位置1, 表示该位对应元件动作
电流占2个字节, 2位固定小数, 单位为安培
0. 线路电压报警
1. PT断线
2. 频率异常
3. CT断线
4. TWJ异常
5. 控制回路断线
6. 弹簧未储能
7. 零序电流报警
8. 装置报警
9. 装置闭锁
10. 定值出错
11. 出口回路故障
12. 电源故障
13. 过负荷报警
14. 接地报警
15. 事故总信号
3. 保护模拟量说明
0. TWJ 1. HWJ
2. 合后位置
3. 重合闭锁
4. 检修状态
5. 遥控投入
6~15.备用
16. 断路器位置
17. 开入1 18. 开入2
19. 开入3 20. 开入4
21. 开入5 22. 开入6
23. 开入7 24. 开入8
25. 开入9 26~31.备用
6. 小电流接地数据说明：
1个字节(最后三项)。
12位为符号位。
RCS-9611A_BJ馈线保护装置技术使用说明书南瑞继保电气有限公司 2000年 8月RCS-9611A_BJ馈线保护测控装置1 基本配置及规格 :1.1基本配置RCS-9611A_BJ适用于 110KV 以下电压等级的非直接接地系统或小电阻接地系统中的馈线保护及测控,也可用作 110KV 接地系统中的电流电压保护及测控装置。
可在开关柜就地安装。
保护方面的主要功能有:1三段定时限过流保护,其中第三段可整定为反时限段; 2三段零序过流保护 /小电流接地选线; 3三相一次 /二次重合闸(检无压或不检 ; 4过负荷保护; 5﹚过流 /零序合闸后加速保护(前加速或后加速 ; 6低周减载保护; 7独立的操作回路及故障录波。
测控方面的主要功能有:1 7路遥信开入采集、装置遥信变位、事故遥信; 2正常断路器遥控分合、小电流接地探测遥控分合; 3 UA 、 UB 、 UC 、 U0、 UAB 、UBC 、 UCA 、 IA 、 IC 、 I0、 P 、 Q 、COS ф、 F 14个模拟量的遥测; 4开关事故分合次数统计及事件 SOE 等; 5 4路脉冲电度输入。
1.2 技术数据1.2.1 额定数据直流电源:220V , 110V 允许偏差 +15%, -20%交流电压:100/V , 100V交流电流:5A , 1A频率:50Hz1.2.2 功耗交流电压:< 0.5VA/相交流电流:< 1VA/相 (In =5A < 0.5VA/相 (In =1A直流:正常 < 15W跳闸 < 25W1.2.3主要技术指标①定时限过流:电流定值:0.1In ~20In时间定值:0~100S定值误差:< 5%②重合闸重合闸时间:0.1~9.9S定值误差:< 5%③低周减载低周定值:45Hz ~50Hz低压闭锁:10V ~90Vdf/dt闭锁:0.3Hz/s~10Hz/s定值误差:< 5%其中频率误差:< 0.01Hz④遥测量计量等级:电流 0.2级其他:0.5级⑤遥信分辨率:<2ms信号输入方式:无源接点装置原理2.1 硬件配置同 RCS-9611A ,逻辑框图见附图 RCS-9611A_BJ2.2 模拟输入外部电流及电压输入经隔离互感器隔离变换后, 由低通滤波器输入至模数变换器, CPU 经采样数字处理后,构成各种保护继电器,并计算各种遥测量。
RCS-9611A_CD充电保护测控装置1 基本配置及规格：1.1基本配置RCS-9611A_CD适用于110KV以下电压等级的母线充电保护及测控，也可用作110KV以下电压等级的母联保护及测控装置。
可在开关柜就地安装。
保护方面的主要功能有：1）短充过流保护；2）短充零序过流保护；3）两段长充过流保护(可经复压闭锁)；4）两段长充零序过流保护(零序电流可自产也可外加)；5）独立的操作回路及故障录波。
测控方面的主要功能有：1）7路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合；3）UA、UB、UC、U0、UAB、UBC、UCA、IA、IC、I0、P、Q、COSф、F 14个模拟量的遥测；4）开关事故分合次数统计及事件SOE等。
1.2 技术数据1.2.1 额定数据直流电源：220V，110V 允许偏差+15％，-20％交流电压：100/3V，100V交流电流：5A，1A频率：50Hz1.2.2 功耗交流电压：< 0.5V A/相交流电流：< 1V A/相 (In =5A)< 0.5V A/相 (In =1A)直流：正常 < 15W跳闸 < 25W1.2.3主要技术指标①定时限过流：电流定值： 0.1In～20In时间定值：0～100S定值误差：< 5％②遥测量计量等级：电流：0.2级其他：0.5级③遥信分辨率：<2ms信号输入方式：无源接点装置原理2.1 硬件配置同RCS-9611A，逻辑框图见附图RCS-9611A_CD2.2 模拟输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经采样数字处理后，构成各种保护继电器，并计算各种遥测量。
Ia、Ib、Ic、Ios输入为保护用模拟量输入，IA、IC为测量用专用测量CT输入，保证遥测量有足够的精度。
Ios零序电流输入用作零序过流保护用，零序电流的接入最好用专用零序电流互感器接入，若无专用零序电流互感器，在保证零序电流能满足小接地系统保护选择性要求前提下用三相电流之和即CT的中性线电流。
南瑞继保RCS9611A说明书RCS-9000分散式保护测控装置RCS-9611A馈线保护测控装置1 基本配置及规格:1.1基本配置RCS-9611A适用于110KV以下电压等级的非直接接地系统或小电阻接地系统中的馈线保护及测控，也可用作110KV接地系统中的电流电压保护及测控装置。
可在开关柜就地安装。
保护方面的主要功能有:1)三段定时限过流保护，其中第三段可整定为反时限段;2)三段零序过流保护/小电流接地选线;3)三相一次重合闸(检无压或不检);4)过负荷保护;5,过流/零序合闸后加速保护(前加速或后加速);6)低周减载保护;7)独立的操作回路及故障录波。
测控方面的主要功能有:1)7路遥信开入采集、装置遥信变位、事故遥信;2)正常断路器遥控分合、小电流接地探测遥控分合;3)UA、UB、UC、U0、UAB、UBC、UCA、IA、IC、I0、P、Q、COSф、F 14个模拟量的遥测;4)开关事故分合次数统计及事件SOE等;5)4路脉冲输入。
1.2 技术数据技术数据同RCS-9611(详见RCS-9611说明书的第1.2节)2 装置原理2.1 硬件配置及逻辑框图见附图RCS-9611A2.2 模拟输入模拟输入说明同RCS-96112.3 软件说明本装置保护功能可涵盖RCS-9611的保护功能。
本装置的过负荷保护、重合闸、低周减载、PT断线检查、对时功能同RCS-9611,其不同之处特别说明如下:2.3.1 定时限过流本装置设三段定时限过流保护，各段电流及时间定值可独立整定，分别设置整定控制字控制这三段保护的投退。
其中过流?段可通过控制字FSX选择采用定时限还是反时限(若为1，则过流?段为反时限段，若为0，则过流?段为定时限段，)。
根据国际电工委员会(IEC255-4)和英国标准规范(BS142.1996)的规定，一般采下列三个标准特性方程:0.14 一般反时限: (1) ,tt0.02,(II)113.5 非常反时限: (2) t,t(II),180 极端反时限: (3) ,tt2,(II)1It 上式中，为电流基准值，取过流?段定值I3zd;为时间常数，取过流?段时间定值T3zd，pp范围为0,1S。
RCS-9611CS线路保护测控装置概述RCS-9611CS线路保护测控装置，是一款广泛应用于电力系统中对线路保护和测控的重要装置。
该装置采用模块化设计，包含多个单独的模块，涵盖了线路保护和测控等各类功能。
通过配置合适的模块组合，可以轻松满足不同电力系统的要求。
主要特点•模块化设计，高度灵活：适用于各种规模的电力系统。
•高精度采样，快速动作：对线路故障做出迅速反应，确保电网的安全稳定。
•支持通信功能，便于集成：通过多种通讯方式，包括IEC 61850等标准通讯协议，实现与其他系统的全面集成。
•具有先进的故障记录和事件记录功能：记录发生的故障以及前期预警信息，帮助电力系统管理者完成故障分析和处理。
•具备开放性，易于扩展：支持自定义配置，满足不同的需求。
同时，也支持结合其他系统使用，实现更加智能化的电力系统管理。
技术参数输入参数1)额定电压•母线电压: 40.5kV、72.5kV、126kV、252kV、550kV。
•系统电压: 最高1000kV。
2)测量范围•电流: 0-2000A。
•电压: 0-1000V。
•功率: 0-1000MVA。
输出参数1)保护功能•线路保护：包括差动保护、距离保护、过电流保护等。
•母联保护：包括过电流保护、过载保护等。
•母变保护：包括差动保护、距离保护、过电流保护等。
•其他：包括接地保护、同步检测、漏电保护等。
2)测控功能•遥测：包括母线电压、线路电流、线路电压等测量。
•遥信：包括线路断路器状态、开合状态等。
•遥控：包括远程合闸、分闸等操作。
3)其他功能•故障记录：记录故障信息，包括故障时间、故障原因等。
•事件记录：记录各种事件信息，包括开关动作、告警等。
•状态监测：实时监测设备状态，包括电源故障、通讯故障等。
应用场景RCS-9611CS线路保护测控装置广泛应用于电力系统中各类电力设备的保护和测控，包括：•母线保护和测量•线路保护和测量•母变保护和测量•交流电源系统的保护和测量•其他相关电力设备的保护和测量RCS-9611CS线路保护测控装置是一款功能全面、适用性广泛的电力系统保护和测控设备。
RCS-96A馈线保护测控装置技术使用说明书-图文一、产品概述二、安装步骤1.打开装置包装箱，检查是否有损坏或缺失。
2.选择一个适当的位置安装装置，确保离高温、潮湿和腐蚀物较远。
3.将装置与相应的电力系统接口相连，确保连接牢固。
4.接通电源，开机。
5.对装置进行相应的初始化设置，并根据实际情况进行参数配置。
三、调试步骤1.确认装置已开机，并进入待机状态。
2.进入测控系统，并进行对应的连接设置。
3.进行装置的通信测试，确保与监控中心的通信正常。
4.进行装置的校时操作，确保时间的准确性。
5.检查装置是否能够正常接收和发送电力系统的数据。
6.进行保护配置测试，确保装置对电力系统的保护功能正常。
7.进行装置的报警测试，确保在异常情况下能够及时报警。
四、操作说明1.登录测控系统，进行相关操作。
2.查看电力系统的实时监测数据，包括电流、电压、频率等。
3.查看电力系统的历史数据，包括故障记录、报警记录等。
4.进行装置的状态查询，包括装置的开机状态、通信状态等。
5.进行装置的参数配置，包括报警阈值、保护参数等。
五、注意事项1.在进行安装和调试时，务必按照说明书的要求进行，避免不必要的损坏或事故。
2.在操作装置时，应注意电力系统的运行状态，确保不会对电力系统造成影响。
3.在进行报警测试时，应注意保护装置的报警方式和报警信号的灵敏度，以免误报或不报警。
六、技术支持总结：RCS-96A馈线保护测控装置是一种功能强大的电力系统保护设备，通过实时监测和控制电力馈线，能够及时发现和处理潜在的故障和异常情况，对电力系统的安全性和稳定性起到了重要的作用。
通过本文档的介绍，用户能够了解到如何正确安装、调试和操作该装置，以确保其正常运行和有效保护电力系统。
RCS-9611C线路保护装置技术和使用说明书南瑞继保电气有限公司版权所有本说明书适用于RCS-9611C系列V2.1* 版本程序。
本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：。
目录1 概述 (1)1.1 应用范围 (1)1.2 保护配置和功能 (1)1.2.1 保护配置 (1)1.2.2 测控功能 (1)1.2.3 保护信息功能 (1)1.3 性能特征 (1)1.4装置执行标准 (2)2 技术参数 (2)2.1 机械及环境参数 (2)2.1.1 机箱结构尺寸 (2)2.1.2 工作环境 (2)2.1.3 机械性能 (2)2.2 额定电气参数 (2)2.2.1 额定数据 (2)2.2.2 功 耗 (2)2.3 主要技术指标 (3)2.3.1 过流保护 (3)2.3.2 零序保护 (3)2.3.3 低周保护 (3)2.3.4 重合闸保护 (3)2.3.5 遥信开入 (3)2.3.6 遥测量计量等级 (3)2.3.7 电磁兼容 (3)2.3.8 绝缘试验 (4)2.3.9 输出接点容量 (4)3 软件工作原理 (4)3.1 过流保护 (4)3.2 零序保护（接地保护） (4)3.3 过负荷保护 (5)3.4 加速保护 (5)3.5 低周保护 (5)3.6 重合闸 (5)3.7 装置自检 (5)3.8 装置运行告警 (5)3.9 遥控、遥测、遥信功能 (6)3.10 对时功能 (6)3.11逻辑框图 (7)4 硬件原理说明 (8)4.1装置整体结构 (8)4.2 装置面板布置 (9)4.3 装置接线端子与说明 (10)4.3.1 模拟量输入 (10)4.3.3 跳线说明 (13)4.4 结构与安装 (14)4.4.1 开关柜安装参考尺寸 (14)4.4.2 组屏安装参考尺寸 (15)5 定值内容及整定说明 (16)5.1 系统定值 (16)5.2 保护定值 (17)5.3 通讯参数 (18)5.4 辅助参数 (19)6 使用说明 (20)6.1 指示灯说明 (20)6.2 液晶显示说明 (21)6.2.1主画面液晶显示说明 (21)6.2.2 保护动作时液晶显示说明 (21)6.2.3运行异常时液晶显示说明 (21)6.2.4 自检出错时液晶显示说明 (22)6.3 命令菜单使用说明 (23)6.3.1 装置整定 (23)6.3.2 状态显示 (24)6.3.3 报告显示 (24)6.3.4 报告打印 (24)6.3.5 现场设置 (24)6.3.6 装置调试 (24)6.3.7 版本信息 (25)6.3.8 厂内设置 (25)6.4 装置的运行说明 (25)6.4.1 装置正常运行状态 (25)6.4.2 装置异常信息含义及处理建议 (26)6.4.3 安装注意事项 (26)6.5 事故分析注意事项 (26)7 装置调试大纲 (27)7.1 试验注意事项 (27)7.2 事故分析注意事项 (27)7.3 交流回路检查 (27)7.4 输入接点检查 (27)7.5 整组试验 (27)7.5.1 过流Ⅰ段保护 (28)7.5.2 过流Ⅱ段保护 (28)7.5.3 过流Ⅲ段保护 (28)7.5.4 零序Ⅰ段保护 (28)7.5.5 零序Ⅱ段保护 (28)7.5.6 零序Ⅲ段保护 (28)7.5.7 重合闸保护 (28)7.5.9 零序加速保护 (29)7.5.10 过负荷保护 (29)7.5.11 低周保护 (29)7.6 运行异常报警试验 (29)7.6.1 频率异常报警 (29)7.6.2 接地报警 (29)7.6.3 PT断线报警 (29)7.6.4 控制回路断线报警 (29)7.6.5 TWJ异常报警 (30)7.6.6 CT断线报警 (30)7.6.7 弹簧未储能报警 (30)7.7 装置闭锁试验 (30)7.8 输出接点检查 (30)7.9 装置试验菜单的说明 (30)7.10 装置与监控后台联调的说明 (30)7.10.1 遥控功能的说明 (30)7.10.2 遥测值系数的说明 (31)7.10.3 装置与后台进行通讯联调时信息文本的说明 (31)8 附录 (31)8.1 插件选配方式1(YL方式) (31)8.1.1 YL方式硬件图 (32)8.1.2 YL方式背板端子图 (33)8.1.3 YL方式背板端子说明 (33)8.2 插件选配方式2(CK方式) (36)8.2.1 CK方式硬件图 (36)8.2.2 CK方式背板端子图 (37)8.2.3 CK方式背板端子说明 (37)8.3 软件配合说明 (38)8.4 SWI插件板号说明 (38)8.5 插件命名对照表 (38)NARI-RELAYS RCS-9611C线路保护装置RCS-9611C线路保护装置技术和使用说明书1 概述1.1 应用范围RCS-9611C用作110kV以下电压等级的非直接接地系统或小电阻接地系统中的线路的保护及测控装置，可组屏安装，也可在开关柜就地安装。
RCS-9612A_03194线路保护测控装置1基本配置及规格1.1基本配置RCS-9612A适用于110KV以下电压等级的非直接接地系统或小电阻接地系统中的方向线路保护及测控，也可用作110KV接地系统中的电流电压保护及测控装置。
可在开关柜就地安装。
保护方面的主要功能有：1）三段式可经低电压闭锁的定时限方向过流保护，其中第三段可整定为反时限段；2) 三段零序过流保护（可选择经方向闭锁）/小电流接地选线；3) 三相一次/二次重合闸(检无压、同期、不检)；4）过负荷保护；5)过流/零序合闸加速保护(前加速或后加速)；6)低周减载保护等；7)独立的操作回路及故障录波。
测控方面的主要功能有：1）7路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合；3）U A、U B、U C、U0、U AB、U BC、U CA、I A、I C、I0、P、Q、COSф、F 14个模拟量的遥测；4）开关事故分合次数统计及事件SOE等；5）4路脉冲输入。
1.2 技术数据技术数据同RCS-9612（详见RCS-9612说明书的第1.2节）2 装置原理2.1 硬件配置及逻辑框图见附图RCS-9612A2.2 模拟输入模拟输入说明同RCS-96122.3软件说明本装置保护功能可涵盖RCS-9612的保护功能。
本装置的低周减载、PT断线检查、对时功能同RCS-9612（详见RCS-9612说明书的第2.3节）。
本装置的定时限过流、过负荷保护、接地保护、加速段保护、遥信遥测遥控功能同RCS-9611A（详见RCS-9611A说明书的第2.3节），其它不同之处特别说明如下：2.3.1定时限过流定时限过流同RCS-9611A（详见RCS-9611A说明书的第2.3.1节）2.3.2过负荷保护过负荷保护动作可通过控制字整定，“0”时只发信号，“1”时跳闸并且闭锁重合闸。
2.3.3接地保护接地保护同RCS-9611A（详见RCS-9611A说明书的第2.3.2节）在经小电阻接地系统中，接地零序电流相对较大，故采用直接跳闸方法，装置中设置三段零序过流保护，其中零序过流Ⅲ段可整定为报警或跳闸。
