配电网馈线系统保护原理及分析馈线原理

配电网馈线系统保护原理及分析【摘要】配电网馈线系统是电力系统中非常重要的部分，对其进行保护至关重要。

本文首先介绍了配电网馈线系统保护的原理，包括过电流保护、短路保护等。

然后对配电网馈线系统的保护进行了深入分析，探讨了各种可能的故障情况和应对措施。

通过本文的学习，读者可以更加深入地了解配电网馈线系统的保护机制，并掌握如何应对各种故障情况。

在将对整篇文章进行总结，并指出配电网馈线系统保护的重要性。

本文将有助于电力系统相关人员更好地了解和应用配电网馈线系统保护原理，提高电力系统的可靠性和安全性。

【关键词】配电网、馈线系统、保护原理、保护分析、引言、结论1. 引言1.1 引言配电网馈线系统保护原理及分析配电网馈线系统作为电力系统中至关重要的组成部分，其稳定运行对于维护电网安全和可靠性至关重要。

在配电网中，馈线系统起着承载电能输送和供电功能的作用，因此其保护措施显得尤为重要。

本文将就配电网馈线系统的保护原理和保护分析进行详细探讨。

配电网馈线系统的保护原理主要包括保护动作原则、保护动作方式和保护动作逻辑等方面。

保护动作原则是指在电力系统发生故障时，保护设备应根据特定的动作原则实施保护动作，以快速隔离故障区域，保护系统内部设备和人员的安全。

保护动作方式包括电压保护、电流保护、距离保护等多种方式，根据具体的系统要求和故障情况选择合适的保护方式。

保护动作逻辑是指保护设备根据预先设定的逻辑关系，判断故障类型和位置，并进行相应的保护动作。

对配电网馈线系统的保护进行分析，需要考虑系统的拓扑结构、负荷特性、故障特性等因素。

首先需要确定系统的基本参数和特性，包括馈线长度、负载类型、故障类型等。

然后根据系统的运行情况和故障情况，进行保护策略的制定和分析，确保系统在发生故障时能够及时准确地实施保护措施。

同时还需要考虑保护设备的灵敏度和可靠性，以确保保护装置在各种环境条件下都能够正常工作。

结论配电网馈线系统的保护是保障电网安全运行和系统可靠性的重要手段，只有科学合理地设计和运行保护系统，才能有效地保护电力系统设备和人员的安全。

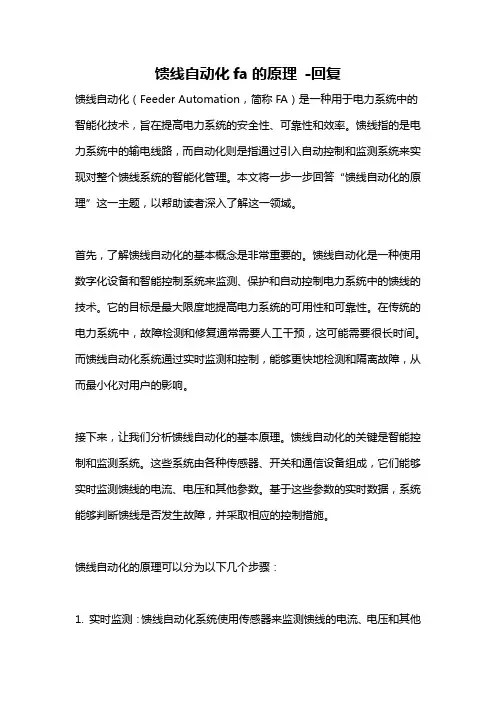

馈线自动化fa的原理-回复馈线自动化（Feeder Automation，简称FA）是一种用于电力系统中的智能化技术，旨在提高电力系统的安全性、可靠性和效率。

馈线指的是电力系统中的输电线路，而自动化则是指通过引入自动控制和监测系统来实现对整个馈线系统的智能化管理。

本文将一步一步回答“馈线自动化的原理”这一主题，以帮助读者深入了解这一领域。

首先，了解馈线自动化的基本概念是非常重要的。

馈线自动化是一种使用数字化设备和智能控制系统来监测、保护和自动控制电力系统中的馈线的技术。

它的目标是最大限度地提高电力系统的可用性和可靠性。

在传统的电力系统中，故障检测和修复通常需要人工干预，这可能需要很长时间。

而馈线自动化系统通过实时监测和控制，能够更快地检测和隔离故障，从而最小化对用户的影响。

接下来，让我们分析馈线自动化的基本原理。

馈线自动化的关键是智能控制和监测系统。

这些系统由各种传感器、开关和通信设备组成，它们能够实时监测馈线的电流、电压和其他参数。

基于这些参数的实时数据，系统能够判断馈线是否发生故障，并采取相应的控制措施。

馈线自动化的原理可以分为以下几个步骤：1. 实时监测：馈线自动化系统使用传感器来监测馈线的电流、电压和其他参数。

这些传感器可以定期或连续地采集数据，并将数据发送给智能控制系统。

2. 数据传输：采集到的数据通过通信设备传输到智能控制系统。

通信设备可以通过光纤、无线或有线网络进行数据传输。

这样，智能控制系统可以实时了解馈线的状态。

3. 数据分析与故障检测：智能控制系统使用先进的算法和模型对传感器数据进行分析和处理。

它可以检测各种故障情况，如短路、过载和接地故障等。

通过检测这些故障，系统能够及时采取隔离和恢复措施，以尽可能减少对用户的影响。

4. 自动控制：一旦智能控制系统检测到馈线发生故障，它会立即采取相应的控制措施。

这些措施可以包括关闭故障段、切换电源和启动备用设备等。

自动控制的目标是快速隔离故障区域，以便尽快恢复电力供应。

馈线自动化fa的原理
馈线自动化（FA）是一种基于先进技术的电力系统管理方法，旨在提高电网的可靠性、效率和安全性。

它通过自动化设备和智能控制系统，实现对馈线的监测、控制和管理。

下面将以人类的视角，为您描绘馈线自动化的原理。

馈线自动化的核心是智能控制系统，它由各种传感器、监控设备和控制器组成。

这些设备不断收集和分析馈线上的电力参数，如电流、电压、功率等信息。

通过与监控中心的通信，智能控制系统能够实时获取馈线状态，并根据预设的策略进行调节。

智能控制系统的工作原理是基于数据的分析和决策。

当馈线出现故障或异常情况时，传感器会立即将相关信息传输给智能控制系统。

系统根据事先设定的规则和算法，分析故障的类型和程度，并判断是否需要采取相应的措施。

一旦智能控制系统确定需要进行干预，它会向控制器发送指令，控制器则通过各种装置和设备实施调节措施。

例如，它可以通过控制开关或断路器来切断故障部分的电力供应，以避免进一步的损坏。

同时，系统还可以调整电力流向，以确保电网的平衡和稳定。

馈线自动化的另一个重要方面是远程监测和管理。

通过通信网络，监控中心可以实时监测馈线的运行状态，并及时采取措施。

这种远程监测和管理不仅提高了运维效率，还减少了人为巡检和干预的需
求。

总的来说，馈线自动化的原理是基于智能控制系统的数据分析和决策。

它通过实时监测和管理，提高了电网的可靠性和效率。

同时，它还减少了人为巡检和干预的需求，降低了运维成本。

馈线自动化技术的应用将为电力系统的可持续发展提供强有力的支持。

水电工程Һ㊀配网馈线自动化的研究与优化周㊀燕摘㊀要：配网是电力系统 发输变配用 各环节中最接近用户的一环，其运行情况直接影响用户的用电可靠性㊂根据相关部门的研究，国内用户遭受停电的原因中占比最大的是配网的故障㊂发达国家在实践中发现，在技术上提高供电可靠性最有效的方法是建设配网自动化㊂其中，馈线自动化是配网自动化的核心，在隔离故障线路㊁快速恢复非故障线路供电方面发挥着不可替代的作用㊂因此，文章对配网馈线自动化进行相关研究与优化㊂关键词：配网；馈线；自动化一㊁配网馈线自动化的功能配电网自动化是一个功能齐全的庞大系统，馈线自动化是其中的一个子系统，但根据电网的实际情况，馈线自动化系统也可以在配电网中独立存在，目前，我国许多城市配网都已经实现了独立的配电网馈线自动化系统㊂馈线自动化系统的主要功能：①配电网运行状态监测㊂对运行状态的监测分为两种：一种是正常状态的监测，实时监测电网中各线路的电流情况；另一种是事故状态的监测，及时发现配网中发生的故障㊂②配电网故障定位及处理㊂在配网线路发生故障时，馈线自动化系统会及时隔离故障点，恢复无故障线路的供电㊂二㊁配网馈线自动化的实现形式馈线自动化系统常见有两种实现形式：一种是集中型馈线自动化；另一种是就地型馈线自动化㊂而就地型的众多子类中，又以重合器型馈线自动化较为常见㊂集中型馈线自动化的 集中 是指配网主站与配网终端相互配合，终端信息通过通信系统上传到主站，主站通过收到的信息综合判断故障区间，并结合实际网架㊁负荷情况进行故障隔离㊂以典型的馈线结构为例对动作过程进行说明㊂变电站Ａ通过站内ＣＢ１出线开关对馈线供电，馈线沿线设Ｆ１㊁Ｆ２㊁Ｆ３３个分段开关；变电站Ｂ通过站内ＣＢ２出线开关对馈线供电，馈线沿线设Ｆ６㊁Ｆ５㊁Ｆ４３个分段开关；Ｆ３与Ｆ４间设联络开关Ｌ１，正常运行时在分位㊂假设Ｆ２㊁Ｆ３之间线路发生故障，由于此线路由变电站Ａ供电，故障电流将流过Ｆ１㊁Ｆ２开关，对应终端发出故障告警，而Ｆ３没有故障电流通过，不发出故障告警信号㊂此时变电站继电保护跳闸跳开ＣＢ１，而馈线自动化主站将根据收到的故障告警判断故障位于Ｆ２和Ｆ３之间，根据策略自动分开Ｆ２㊁Ｆ３开关隔离故障点，再将出线开关ＣＢ１㊁联络开关Ｌ１合闸，完成非故障区域恢复㊂在此过程中，集中型馈线自动化既可全自动地执行上述故障处理步骤，又可以切换至半自动状态，仅做提示，相应的分合闸操作由运维人员手动完成㊂三㊁配网馈线自动化的优化策略（一）优化馈线自动化调试模式集中型馈线自动化投入运行前，对相关功能的调试正常是必要的㊂由上述实现方式可知，由于集中型馈线自动化是一个联系紧密的整体，对装置对时㊁通信㊁配合都有较高的要求，因此若采取调试的方式，制订的方案往往十分复杂，对于人员㊁设备的要求较高，测试耗时也较长，测试效率较低，从而影响了集中型馈线自动化的投入㊂调试的目的有以下三点：第一，配电终端功能检查，验证对故障感应及报送的正确性㊁响应遥控操作指令的可靠性；第二，检查终端与主站的通信连接是否正常；第三，主站配置的网络拓扑是否符合现场实际㊂现行建设模式下，可将整体调试拆分成子任务，形成更优化的调试策略：①通过配电终端的厂内调试验证装置的功能；②通过现场联调验证通信通道的可用性；③在前两步均正确无误的情况下，在配电主站仿真态下开展主站相关配置的测试㊂应用这种策略，既保证了系统投运前能开展各项测试，又能减少现场调试的人力物力投入㊂（二）优化集中型馈线自动化与继电保护的配合模式馈线自动化与配电网继电保护功能上有重合的地方，但无法相互取代㊂集中型馈线自动化适用于配网主干线，但是配网中线路分支极多且无规律，若要全部覆盖，首先策略配置的困难程度将大幅增加，其次对相应的终端设备的运维工作量也将大大增加，经济性上不可取㊂因此，在支路上需要做好和继电保护的配合，共同提高配网运行的稳定性㊂在部署了集中型馈线自动化的范围内，可采取如下优化策略：①集中型馈线自动化应用在主干线，干线路径上采用负荷开关㊂②分支或分界开关采用断路器，投入过流保护，且过流保护的延时短于变电站出线开关的动作延时㊂此时，若分支发生故障，对应的分支断路器将跳闸将故障隔离，避免影响主干线；而在主干线发生故障时，则由变电站出线开关跳闸，通过自动化测量隔离故障㊂（三）优化就地型馈线自动化定值设置由就地型馈线自动化的实现原理可知，其对延时配合的要求较高，时序配合失误将可能造成事故处理失误㊂在设定各级负荷开关动作时序时，应按以下原则进行优化：①同一个时刻只能有１台开关合闸；②先满足主线，后考虑支线；③多分支时，优先考虑靠近电源点的支线；④多分支并列时，优先考虑主分支㊂四㊁结语实现馈线自动化是提高配电网供电可靠性的关键步骤，对于提高供电企业服务质量与用户满意度有非常积极的意义㊂在馈线自动化建设过程中，要提高调试效率，注意与保护系统之间的配合，实现馈线自动化的最佳效益㊂参考文献：［１］雷杨，汪文超，宿磊，等．湖北配电网馈线自动化部署方案研究［Ｊ］．湖北电力，２０１７，４１（１１）：３９－４３．［２］陈飞宇，欧方浩．１０ｋＶ配电线路馈线自动化［Ｊ］．农村电气化，２０１８（６）：２８－３２．［３］张大勇．时间电压型馈线自动化实施探讨［Ｊ］．贵州电力技术，２０１５，１８（５）：７９－８１．作者简介：周燕，国网江苏省电力有限公司盱眙县供电分公司㊂７０２。

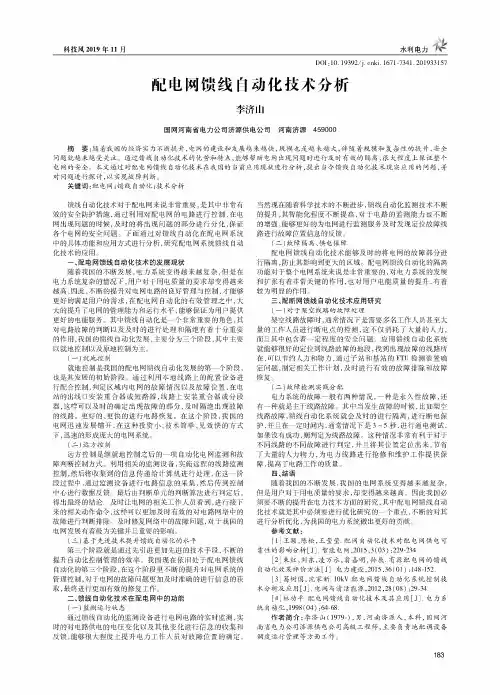

科技风2019年11月水利电力DOE10.19392/kF1671-7341.201933157配电网馈线自动化技术分析李济山国网河南省电力公司济源供电公司河南济源459000摘要：随着我国的经济实力不断提升，电网的建设和发展越来越快，规模也是越来越大，伴随着规模和复杂性的提升，安全问题就越来越受关注。

通过馈线自动化技术的优势和特点，能够帮助电网出现问题时进行及时有效的隔离，很大程度上保证整个电网的安全。

本文通过对配电网馈线自动化技术在我国的当前应用现状进行分析,提出当今馈线自动化技术现实应用的问题，并对问题进行探讨，以实现故障判断。

关键词：配电网；馈线自动化;技术分析馈线自动化技术对于配电网来说非常重要，是其中非常有效的安全防护措施,通过利用对配电网的电路进行控制，在电网出现问题的时候,及时的将出现问题的部分进行分化，保证 各个电网的安全问题。

下面通过对馈线自动化在配电网系统中的具体功能和应用方式进行分析，研究配电网系统馈线自动化技术的应用。

一、配电网馈线自动化技术的发展现状随着我国的不断发展，电力系统变得越来越复杂，但是在电力系统复杂的情况下，用户对于用电质量的要求却变得越来越高，因此，不断的提升对电网电路的良好管理与控制,才能够更好的满足用户的需求，在配电网自动化的有效管理之中，大大的提升了电网的管理能力和运行水平，能够保证为用户提供更好的电能服务。

其中馈线自动化是一个非常重要的角色，其对电路故障的判断以及及时的进行处理和隔绝有着十分重要的作用，我国的馈线自动化发展，主要分为三个阶段，其中主要以就地控制以及原地控制为主。

（一）就地控制就地控制是我国的配电网馈线自动化发展的第一个阶段，也是其发展的初始阶段。

通过利用本地线路上的配置设备进行配合控制,判定区域内电网的故障情况以及故障位置，在电站的岀线口安装重合器或短路器，线路上安装重合器或分段器，这样可以及时的确定出现故障的部分，及时隔绝出现故障的线路。

配电网馈线自动化实现过程实例分析陈小明摘要：配电自动化的建设可提高供电可靠性、改善供电质量、提升配网管理水平。

本文首先对配电自动化建设中馈线自动化进行了简要的概述，对馈线自动化的设计原则进行了简述，并以电压-电流型馈线自动化为实例，对其自动化实现过程进行了分析。

关键词：电能质量；馈线自动化；控制；过程分析一、馈线自动化的概述及作用馈线自动化，指的是利用自动化装置及其系统，监测配电线路的实时运行状态，同时在线路发生故障时，进行故障定位、故障隔离和恢复非故障区的供电，是配电网实现自动化功能的主要构成部分之一。

主要作用有：可以有效的降低停电率，缩减停电时间，提高供电可靠性。

能够有效的提高供电效率和质量，降低网损；可实现线路的快速故意定位，能有效降低电网运维费用；可对线路及其设备运行状态进行实时监控，使运维人员有针对性的对其进行检修，从而提高检修效率。

二、馈线自动化设计模式馈线自动化以实现故障快速隔离与恢复供电为主要目的，根据不同实现手段分就地控制型和集中控制型。

1、就地控制型，当线路发生故障时，可绕开自动化主站，仅通过线路已安装的自动化开关装置及其终端、保护装置的相互配合及自我诊断，就可以准确定位故障区域，快速隔离故障、恢复非故障区的供电，另外还可以将线路运行状态、开关设备动作情况、故障信号等信息实时上传至自动化主站。

就地控制型有三种基本方式：级差保护式、就地重合式和智能分布式。

级差保护方式是通过开关间电流保护配合，实现故障隔离和非故障区恢复供电。

就地重合式是在故障发生时，通过线路开关间的逻辑配合，利用重合器实现线路故障的定位、隔离和非故障区恢复供电，其技术手段包括电压-电流-时间配合、电压-时间逻辑配合等方式。

智能分布式是通过自动化终端之间的故障处理逻辑，实现故障隔离和非故障区恢复供电，并将故障处理结果上报给主站。

2、集中控制型，建设有完整的通信系统、自动化终端及自动化主站。

可通过自动化终端与自动化主站的信息互通，根据实时采集的线路及其设备的运行信息及故障信号，由自动化主站自动计算或加上人为方式远程控制线路开关设备开合，从而使线路优化运行方式、快速隔离故障，同时恢复非故障区供电。
