MF47型万用表的电子使用手册MF47型万用表不用时转换挡该设在什么位置,另外，两节电池分别是什么用途的?MF47型万用表不用时最好放到交流电压最高的那个档...这样就不能因为误操作而损坏表.不要放到欧姆档.会放电的.那两节电池是测电阻时用的,测电阻就得有电源啊，别的都用不到。
MF47型万用表使用手册：一,MF47万用表基本功能MF47型是设计新颖的磁电系整流式便携式多量程万用电表.可供侧量直流电流,交直流电压,直流电阻等,具有26个基本量程和电平,电容,电感,晶体管直流参数等7个附加参考量程.二,刻度盘与档位盘刻度盘与档位盘印制成红,绿,黑三色.表盘颜色分别按交流红色,晶体管绿色,其余黑色对应制成,使用时读数便捷.刻度盘共有六条刻度,第一条专供测电阻用;第二条供测交直流电压,直流电流之用;第三条供测晶体管放大倍数用;第四条供测量电容之用;第五条供测电感之用;第六条供测音频电平.刻度盘上装有反光镜,以消除视差.除交直流2500V和直流5A分别有单独插座之外,其余各档只须转动一个选择开关,使用方便. 三,使用方法在使用前应检查指针是否指在机械零位上,如不指在零位时,可旋转表盖的调零器使指针指示在零位上.将测试棒红黑插头分别插入"+" "-"插座中，如测量交流直流2500V或直流5A时,红插头则应分别插到标有2500或"5A"的插座中.1、直流电流测量测量0.05~500mA时,转动开关至所需电流档,测量5A时,转动开关可放在500mA直流电流量限上而后将测试棒串接于被测电路中.2、交直流电压测量测量交流10~1000V或直流0.25~1000V时,转动开关至所需电压档.测量交直流2500V时,开关应分别旋转至交流1000V或直流1000V 位置上,而后将测试棒跨接于被测电路两端.3、直流电阻测量装上电池(R14型2#1.5V及6F22型9V各一只).转动开关至所需测量的电阻档,将测试棒二端短接,调整零欧姆调整旋钮,使指针对准欧姆"0"位上,(若不能指示欧姆零位,则说明电池电压不足,应更换电池),然后将测试棒跨接于被测电路的两端进行测量.准确测量电阻时,应选择合适的电阻档位,使指针尽量能够指向表刻度盘中间三分之一区域.测量电路中的电阻时,应先切断电路电源,如电路中有电容应先行放电.当检查电解电容器漏电电阻时,可转动开关到R×1K档,测试棒红杆必须接电容器负极,黑杆接电容器正极.4、音频电平测量在一定的负荷阻抗上,用以测量放大极的增益和线路输送的损耗,测量单位以分贝表示音频电平与功率电压的关系式是:NdB=10log10P2/P1 =20log10V2/V1音频电平的刻度系数按0dB=1mW600Ω输送线标准设计.即V1=(PZ)1/2=(0.001*600)1/2=0.775VP2V2分别为被测功率或被测电压音频电平是以交流10V为基准刻度，如指示值大于+22 dB时可以在50V以上各量限测量，其示值可按下表所示值修正.量限按电平刻度增加值电平的测量范围10V-10~+22 dB50V14 dB+4~+36 dB250V28 dB+18~+50 dB500V34 dB+24~+56 dB测量方法与交流电压基本相似,转动开关至相应的交流电压档,并使指针有较大的偏转.如被测电路中带有直流电压成份时,可在"+"插座中串接一个0.1μf的隔离电容器.5、电容测量转动开关至交流10V位置,被测量电容串接于任一测试棒，而后跨接于10V交流电压电路中进行测量。
本型万用表是电子爱好者常用的万用表之一。
本站提供的万用表元件包所有配件均由南京电表厂原厂出品。
这几种型号的万用表最少有100家电表厂在生产，价格和质量相差很大。

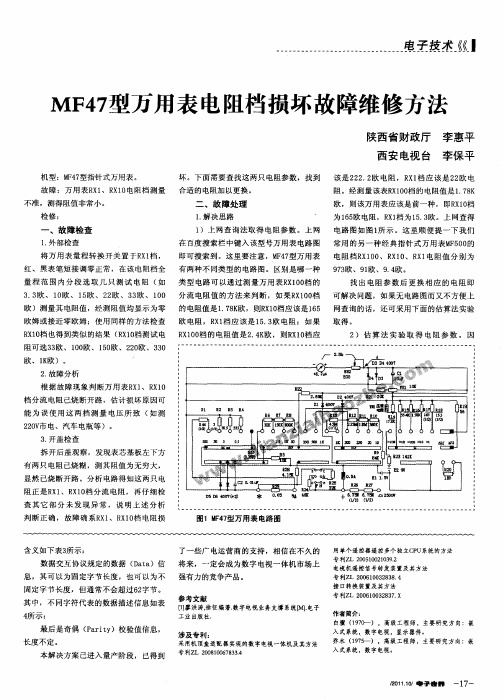

47万用表的原理图与安装说明，请本文后面的内容。
南京电表厂生产的各种电表在价格上都要比其它厂家高出２０％－５０％，相对进口表来说（进口表一般要高上几倍，那就是百分之几百了），高出这点价格，相信大家都能理解。
经过站长仔细观查，并试装，确实效果一流。
该电表的表头灵敏高而稳定，提供的电阻都是精密电阻自是不用说，就连电池弹片也是弹性、可焊性非常好，做工和选材可想而知。
该表配备的原理图、印板图、说明书非常清晰。
电子爱好者现在购买成品万用表时，现在一般都很少有提供原理图、印板图了。
现在本站向大家提供该表的的套件和成品。
说明：表头已经由厂家装好，大家只要装元件和电路板、电池盒就行了。
调试也非常简单，只有一个微调电阻校正表头的阻抗误差，因为电阻全部都是精密电阻，根本不用调（举个例子吧：1A的电流流过1欧姆的电阻，电压只能是１Ｖ，电压调准了，电流自然也就是准的，反之，电流调准了，电压自然也是准的）。
调试的具体方法：找到一块数字万用表和本万用表并连，都打开在１０Ｖ电压档上，测量３－７Ｖ的电压，调微调电阻让两表的电压完全相同（例如4.36V）！有的朋友可能会说，我没有数字万用表做标准怎么办？大家不要担心！没有更好，大家找一个７８０５或者７８０６的三端稳压ＩＣ，输入端接上１２Ｖ的电压，输出就是5.00V或者6.00V的标准电压了。
现在，市面上有一些稳压ＩＣ的性能相当好，内部还有温度补偿，稳压精度非常高，可以这么说，比常用的万用表的精度不会低，更没有万用表可能存在的误差。
所以说，这是一个最好的校正万用表的办法！当然，大家也可以用这种方法校正校正大家正在用的万用表（不过，站长不保证大家的万用表在设计上跟本表相同，即不保证大家一定成功）。
说明：以下内容已经该录在光盘中，批量购买30台以上则赠送刻有本资料的光盘一张。
MF-47万用表使用方法相关知识1.什么是电压？电压，也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
此概念与水位高低所造成的“水压”相似。
需要指出的是，“电压”一词一般只用于电路当中，“电势差”和“电位差”则普遍应用于一切电现象当中。
电压就如水一样，水的流动，因为有水压/位差，水是由高水位向低水位流动。
在电路中，由于有电压/位差的存在，电流就会从高电位点流向低电位点，两点间就好象有一种力量存在，这种力叫电压。
电压是产生电流的不可缺少的条件。
换算关系是：•1kV=1000V•1V=1000mV•1mV=1000μV串联电路电压规律：串联电路两端总电压等于各部分电路两端电压和公式：U总=U1+U2 并联电路电压规律：并联电路各支路两端电压相等，且等于电源电压公式：U总=U1=U2电动势（electromotive force (emf)）是一个表征电源特征的物理量。
定义电源的电动势是电源将其它形式的能转化为电能的本领，在数值上，等于非静电力将单位正电荷从电源的负极通过电源内部移送到正极时所做的功。
它是能够克服导体电阻对电流的阻力，使电荷在闭合的导体回路中流动的一种作用。
常用符号E（有时也可用ε）表示，单位是伏（V）。
电势差是指电场中两点之间电势的差值，也叫电压，用字母U表示。
在国际单位制中，电势差的单位是伏特，简称为伏，符号是V。
1库电荷从电场中的一点移动到另一点，如果电场力做了1焦耳的功，这两点间的电势差就是1伏。
常见的电压值电视信号在天线上感应的电压约0.1mV维持人体生物电流的电压约1mV碱性电池标称电压 1.5V电子手表用氧化银电池两极间的电压 1.5V一节蓄电池电压2V手持移动电话的电池两极间的电压 3.6V对人体安全的电压干燥情况下不高于36V家庭电路的电压220V动力电路电压380V无轨电车电源的电压550~600V列车上方电网电压1500v电视机显像管的工作电压10kV以上发生闪电的云层间电压可达10^3kV干电池两级间的电压 1.5VIEC(国际电工委员会)拟订的电压标准为：600V、750V和1500V三种。
MF-47万用表使用方法相关知识1.什么是电压？电压，也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
此概念与水位高低所造成的“水压”相似。
需要指出的是，“电压”一词一般只用于电路当中，“电势差”和“电位差”则普遍应用于一切电现象当中。
电压就如水一样，水的流动，因为有水压/位差，水是由高水位向低水位流动。
在电路中，由于有电压/位差的存在，电流就会从高电位点流向低电位点，两点间就好象有一种力量存在，这种力叫电压。
电压是产生电流的不可缺少的条件。
换算关系是：•1kV=1000V•1V=1000mV•1mV=1000μV串联电路电压规律：串联电路两端总电压等于各部分电路两端电压和公式：U总=U1+U2 并联电路电压规律：并联电路各支路两端电压相等，且等于电源电压公式：U总=U1=U2电动势（electromotive force (emf)）是一个表征电源特征的物理量。
定义电源的电动势是电源将其它形式的能转化为电能的本领，在数值上，等于非静电力将单位正电荷从电源的负极通过电源内部移送到正极时所做的功。
它是能够克服导体电阻对电流的阻力，使电荷在闭合的导体回路中流动的一种作用。
常用符号E（有时也可用ε）表示，单位是伏（V）。
电势差是指电场中两点之间电势的差值，也叫电压，用字母U表示。
在国际单位制中，电势差的单位是伏特，简称为伏，符号是V。
1库电荷从电场中的一点移动到另一点，如果电场力做了1焦耳的功，这两点间的电势差就是1伏。
常见的电压值电视信号在天线上感应的电压约0.1mV维持人体生物电流的电压约1mV碱性电池标称电压 1.5V电子手表用氧化银电池两极间的电压 1.5V一节蓄电池电压2V手持移动电话的电池两极间的电压 3.6V对人体安全的电压干燥情况下不高于36V家庭电路的电压220V动力电路电压380V无轨电车电源的电压550~600V列车上方电网电压1500v电视机显像管的工作电压10kV以上发生闪电的云层间电压可达10^3kV干电池两级间的电压 1.5VIEC(国际电工委员会)拟订的电压标准为：600V、750V和1500V三种。
MF 47型万用电表使用说明书一、概述MF 47型万用表是设计新颖的磁电系整流式多量限万用电表。
可供测量直流电流、交直流电压、直流电阻等，具有26个基本量程和电平、电容、电感、晶体管直流参数等7个附加参考量程，适合于电子仪器、无线电电讯、电工、工厂、实验室等广泛使用的便携式万用电表。
二、结构特征MF 47型万用电表造型大方、设计紧凑、结构牢固、携带方便、零部件均选用优良材料及工艺处理，具有良好的电气性能和机械强度，其使用范围可替代一般中型万用电表，具有以下特点：（1）测量机构采用高灵敏表头，性能稳定，并置于单独的表壳之中，保证密封性和延长使用寿命，表头罩采用塑料框架和玻璃相结合的新颖设计，避免静电的产生，而保持测量精度。
（2）线路板采用塑料压制，保证可靠、耐磨、整齐、维修方便。
（3）测量机构采用硅二级管保护，保证电流过载时不损坏表头，线路中设有0.5A保险丝装置以防止误用时烧坏电路。
（4）设计上考虑了温度和频率补偿，使温度影响小，频率范围宽。
（5）低电阻挡选用2号干电池，容量大、寿命长。
二组电池装于盒内，换电池时只需卸下电池盖板，不必打开表盒。
（6）若配以本厂专用高压探头尚可以测量电视接收机内25kV以下高压。
（7）设计了一档晶体管静态直流放大系数检测装置以供在临时情况下检查三极管之用。
（8）标度盘与开关指示盘印制成红、绿、黑三色。
颜色分别按交流红色，晶体管绿色、其余黑色对应制成，使用时读取示数便捷。
标度盘共有六条刻度，第一条专供测电阻用；第二条供测交直流电压、直流电流之用；第三条供测晶体管放大倍数用；第四条供测量电容之用；第五条供测电感之用；第六条供测音频电平。
标度盘上装有反光镜，消除视差。
（9）除交直流2500V和直流5A分别有单独插座之外，其余各档只须转动一个选择开关，使用方便。
（10）采用整体软塑料测试棒保持长期良好使用。
（11）装有提把，不仅可以携带，且可在必要时作倾斜支撑，便于读数。
图解指针式万用表MF-47的使用方法尽管现在的电子维修人员、工程师大量使用了数字万用表，但是指针式万用表还是有一定的市场，某些场合下指针式万用表有其独特的优势，下面就来图解指针式万用表MF-47的使用方法及注意事项。
一、指针式万用表MF-47功能介绍如下图万用表又被叫做多用表、三用表、复用表，是一种多功能、多量程的仪器，一般万用表可测量直流电流、直流电压、交流电压、电阻等。
是电工必备的仪表之一，也是电子维修中必备的测量工具。
二、指针万用表的结构（1）一指针万用表的表盘如上图所示，为万用表的表盘，通过转换开关的旋钮可改变指针万用表测量项目和测量的量程，测量值由表头指针指示读取。
通过调节机械调零旋钮可以使万用表指针在静止时处在左零位置，欧姆调零旋钮是在测量电阻时，用来使指针对准右零位，以保证测量数值的准确（2）指针万用表的表体上图所示为指针万用表表体，调节万用表功能旋钮可使万用表的挡位在电阻交流电压、直流电压、直流电流和三极管挡之间进行转换，红黑表笔插孔分别用来插红黑表笔。
欧姆挡调节旋钮用来给欧姆挡调零。
三极管插孔用来检测三极管的极性和放大系数。
三、万用表的使用方法1、用指针式万用表测量电阻，电阻测量方法如下：（1）首先进行机械调零，将表针调整到左零位置，如下图（2）将功能旋钮调到万用表的欧姆挡，并选择合适的量程（估计待电阻阻值，使测量结束后指针静止位置大致为表盘的盘中（3）对万用表进行精度校正，短接两表笔，然后调节欧姆挡调零旋钮，使万用表的指针指到零刻度，如下图。
（4）测量时应将两表笔分别接触待测电阻的两极（接触稳定）观察指针偏转情况。
如果指针太靠左那么需要换一个稍大的量程。
如果指针太靠右那么需要换一个稍小的量程。
直到指针落在表盘中部。
（因为表盘中部区域测量更精确）。
读取表针读数，然后将表针读数乘以所选择的量程倍数，如下图选用Rx100挡，指针指示33，则被测电阻值为100x33=3300欧=3.3千欧。
MF47型万用表的电子使用手册MF47型万用表不用时转换挡该设在什么位置,另外，两节电池分别是什么用途的?MF47型万用表不用时最好放到交流电压最高的那个档...这样就不能因为误操作而损坏表.不要放到欧姆档.会放电的.那两节电池是测电阻时用的,测电阻就得有电源啊，别的都用不到。
MF47型万用表使用手册：一,MF47万用表基本功能MF47型是设计新颖的磁电系整流式便携式多量程万用电表.可供侧量直流电流,交直流电压,直流电阻等,具有26个基本量程和电平,电容,电感,晶体管直流参数等7个附加参考量程.二,刻度盘与档位盘刻度盘与档位盘印制成红,绿,黑三色.表盘颜色分别按交流红色,晶体管绿色,其余黑色对应制成,使用时读数便捷.刻度盘共有六条刻度,第一条专供测电阻用;第二条供测交直流电压,直流电流之用;第三条供测晶体管放大倍数用;第四条供测量电容之用;第五条供测电感之用;第六条供测音频电平.刻度盘上装有反光镜,以消除视差.除交直流2500V和直流5A分别有单独插座之外,其余各档只须转动一个选择开关,使用方便. 三,使用方法在使用前应检查指针是否指在机械零位上,如不指在零位时,可旋转表盖的调零器使指针指示在零位上.将测试棒红黑插头分别插入"+" "-"插座中，如测量交流直流2500V或直流5A时,红插头则应分别插到标有2500或"5A"的插座中.1、直流电流测量测量0.05~500mA时,转动开关至所需电流档,测量5A时,转动开关可放在500mA直流电流量限上而后将测试棒串接于被测电路中.2、交直流电压测量测量交流10~1000V或直流0.25~1000V时,转动开关至所需电压档.测量交直流2500V时,开关应分别旋转至交流1000V或直流1000V 位置上,而后将测试棒跨接于被测电路两端.3、直流电阻测量装上电池(R14型2#1.5V及6F22型9V各一只).转动开关至所需测量的电阻档,将测试棒二端短接,调整零欧姆调整旋钮,使指针对准欧姆"0"位上,(若不能指示欧姆零位,则说明电池电压不足,应更换电池),然后将测试棒跨接于被测电路的两端进行测量.准确测量电阻时,应选择合适的电阻档位,使指针尽量能够指向表刻度盘中间三分之一区域.测量电路中的电阻时,应先切断电路电源,如电路中有电容应先行放电.当检查电解电容器漏电电阻时,可转动开关到R×1K档,测试棒红杆必须接电容器负极,黑杆接电容器正极.4、音频电平测量在一定的负荷阻抗上,用以测量放大极的增益和线路输送的损耗,测量单位以分贝表示音频电平与功率电压的关系式是:NdB=10log10P2/P1 =20log10V2/V1音频电平的刻度系数按0dB=1mW600Ω输送线标准设计.即V1=(PZ)1/2=(0.001*600)1/2=0.775VP2V2分别为被测功率或被测电压音频电平是以交流10V为基准刻度，如指示值大于+22 dB时可以在50V以上各量限测量，其示值可按下表所示值修正.量限按电平刻度增加值电平的测量范围10V-10~+22 dB50V14 dB+4~+36 dB250V28 dB+18~+50 dB500V34 dB+24~+56 dB测量方法与交流电压基本相似,转动开关至相应的交流电压档,并使指针有较大的偏转.如被测电路中带有直流电压成份时,可在"+"插座中串接一个0.1μf的隔离电容器.5、电容测量转动开关至交流10V位置,被测量电容串接于任一测试棒，而后跨接于10V交流电压电路中进行测量。
万用表的使用方法和技巧一：万用表的使用方法（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
（2）进行机械调零。
（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。
（4）选择表笔插孔的位置。
（5）测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。
量程的选择应尽量使指针偏转到满刻度的2/3左右。
如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。
①交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路１或负载并联即可。
②直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。
若表笔接反，表头指针会反方向偏转，容易撞弯指针。
（6）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。
测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。
如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。
其读数方法如下：实际值＝指示值×量程/满偏（7）测电阻：用万用表测量电阻时，应按下列方法*作：A 选择合适的倍率挡。
万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。
一般情况下，应使指针指在刻度尺的1/3~2/3间。
B 欧姆调零。
测量电阻之前，应将2个表笔短接，同时调节“欧姆（电气）调零旋钮”，使指针刚好指在欧姆刻度线右边的零位。
