课程设计指针式MF47万用表

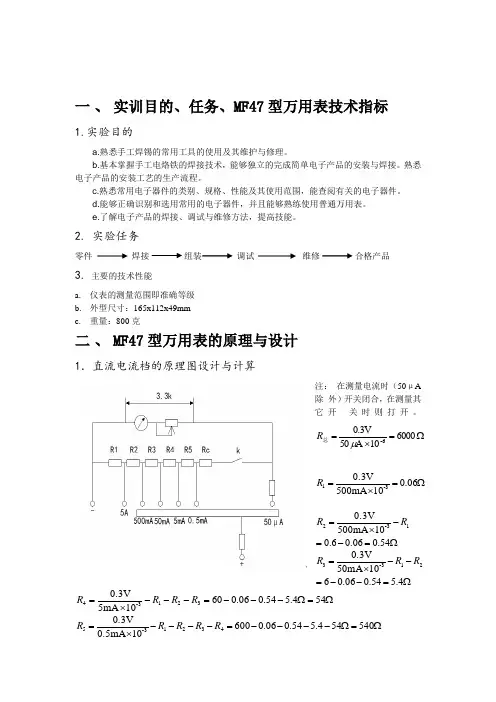

一、实训目的、任务、MF47型万用表技术指标1.实验目的a.熟悉手工焊锡的常用工具的使用及其维护与修理。

b.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程。

c.熟悉常用电子器件的类别、规格、性能及其使用范围，能查阅有关的电子器件。

d.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表。

e.了解电子产品的焊接、调试与维修方法，提高技能。

2. 实验任务零件 焊接 组装 调试 维修 合格产品3. 主要的技术性能a. 仪表的测量范围即准确等级b. 外型尺寸：165x112x49mmc. 重量：800克二、MF47型万用表的原理与设计1．直流电流档的原理图设计与计算注： 在测量电流时（50μA 除 外）开关闭合，在测量其它开 关时则打开。

Ω=⨯=600010A 500.3V6-μ总RΩ=⨯=06.010500mA 0.3V3-1RΩ=-=-⨯=54.006.06.010500mA 0.3V13-2R R Ω=--=--⨯=4.554.006.061050mA 0.3V213-3R R R Ω=Ω---=---⨯=544.554.006.060105mA 0.3V3213-4R R R RΩ=Ω----=----⨯=540544.554.006.0600100.5mA 0.3V43213-5R R R R RΩ=Ω--=--=31006002300600060023006总R R2．直流电压档的原理图设计与计算直流电源灵敏度：Ω=⨯-K A V20105016μ 0.25V ⨯20K Ω=5K Ω 1⨯20K Ω=20K Ω 2.5⨯20K Ω=50K Ω 10⨯20K Ω=200K Ω 50⨯20K Ω=1000K Ω 250⨯20K Ω=5000K Ω 500⨯20K Ω=1000K Ω 1000⨯20K Ω=20000K Ω3 .交流电压档的原理图设计与计算直流电源灵敏度：Ω=K AV25041μ 250A μ⨯0.445=111.25mA 2.3K ∥1.88K+A D =12K 10⨯20K Ω=40K Ω 50⨯4K Ω=200K Ω 250⨯4K Ω=1000K Ω 500⨯4K Ω=2000K Ω 1000⨯4K Ω=4000K Ω4.欧姆档的原理图设计与计算x1、x10、x100、x1K 是由1.5V 电源供电，x10K是由9V电源和1.5V电源串联供电a. x1 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-15Ωb. x10 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-165Ωc. x100 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-1.78KΩd.x10K 表头9V+ 3.3K 12K 1.5V- 1.5V+ 导电环1 160K 9V- 三、器件清单及参考资料四、MF47型万用表的组装与调试1 .万用表的组装a. 按照实验原理图将电阻器准确装人规定位置。

《电子系统综合设计》MF47型万用表的安装与调试一、实习目标万用表是最常用的电工仪表之一，通过本次实习，我们应该在掌握其基本工作原理的基础上学会安装、调试、使用 ，并学会排除一些常见故障。

二三、实习原理（一）万用表电路的设计原理 1、简述万用表表头电路设计原理万用表表头的基本原理是利用一只灵敏的磁电式直流电流表(微安表)。

当微小电流通过表头,就会有电流指示。

但表头不能通过大电流,所以,必须在表头上并联与串联一些电阻进行分流或降压,从而测出电路中的电流、电压和电阻。

2、简述直流电流测量电路设计原理在表头上并联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。

改变分流电阻的阻值，就能改变电流测量范围。

3、简述直流电压测量电路设计原理 改装后的综合表头所测量大电压很低。

G SG G G SR R U I R R =+为了扩大量程，需要根据最小的电流量程I G串入不同的降压电阻，电压量程采用开路转换形式。

（二）简述手工焊接技术要点1.电烙铁使用前必须充分加热，第一次使用电烙铁时需要用松香炼治电烙铁的头尖。

2.在使用电烙铁焊接时要注意元器件贴合电路板。

3.在焊接前使用电烙铁对焊点的铜片进行加热以方便提高焊接的效率与质量，避免虚焊。

四、电路设计1、设计任务书表头参数：灵敏度160µA，Rg=1000±50Ω,表头支路电阻R G=1500Ω直流电流档：200µA、10mA、100 mA直流电压档：10V、250V，灵敏度KD=5KΩ/V2、电路设计原理图(含表头电路、直流电流测量电路和直流电压测量电路)3、R1至R55个电阻值的具体计算过程五、万用表安装MF47型万用电表元件清单：六、万用表调试1、万用表初检方法：将待测的万用表调至欧姆档x1K ，再将红黑两只表笔短接，观察指针偏转并使用欧姆调零旋钮调至零刻度线。

使用另外一个标准的万用表与自己的万用表串联，将标准的万用表调至欧姆档x1K 挡位，旋转待检测的万用表的旋钮至500mA ，观察标准万用表指针是否满偏，再旋转旋钮从1V 到50V ，观察标准的万用表指针是否从100逐渐降低。

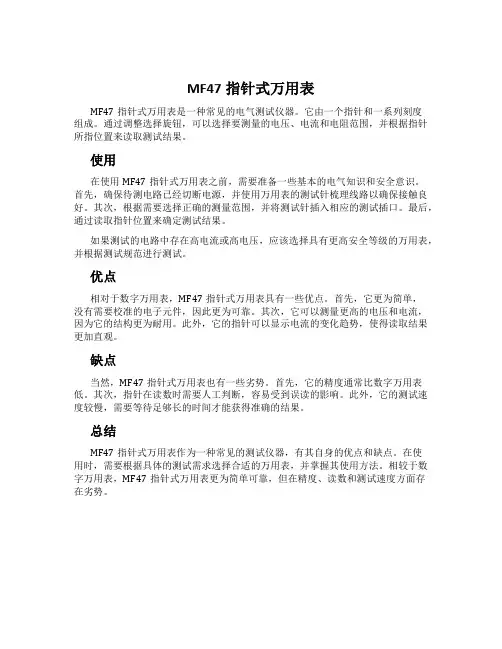

MF47指针式万用表
MF47指针式万用表是一种常见的电气测试仪器。

它由一个指针和一系列刻度
组成。

通过调整选择旋钮，可以选择要测量的电压、电流和电阻范围，并根据指针所指位置来读取测试结果。

使用
在使用MF47指针式万用表之前，需要准备一些基本的电气知识和安全意识。

首先，确保待测电路已经切断电源，并使用万用表的测试针梳理线路以确保接触良好。

其次，根据需要选择正确的测量范围，并将测试针插入相应的测试插口。

最后，通过读取指针位置来确定测试结果。

如果测试的电路中存在高电流或高电压，应该选择具有更高安全等级的万用表，并根据测试规范进行测试。

优点
相对于数字万用表，MF47指针式万用表具有一些优点。

首先，它更为简单，
没有需要校准的电子元件，因此更为可靠。

其次，它可以测量更高的电压和电流，因为它的结构更为耐用。

此外，它的指针可以显示电流的变化趋势，使得读取结果更加直观。

缺点
当然，MF47指针式万用表也有一些劣势。

首先，它的精度通常比数字万用表低。

其次，指针在读数时需要人工判断，容易受到误读的影响。

此外，它的测试速度较慢，需要等待足够长的时间才能获得准确的结果。

总结
MF47指针式万用表作为一种常见的测试仪器，有其自身的优点和缺点。

在使
用时，需要根据具体的测试需求选择合适的万用表，并掌握其使用方法。

相较于数字万用表，MF47指针式万用表更为简单可靠，但在精度、读数和测试速度方面存
在劣势。

MF47万用表的设计与制作案例一、万用表的组成与原理1、万用表的分类数字万用表按照量程转换方式来分类，可划分成三种类型：手动量程，自动量程，自动/手动量程根据功能、用途及价格的不同，数字万用表大致可分为9大类：低档数字万用表(亦称普及型数字万用)、中档数字万用表、中/高档数字万用表、数字/模拟混合式仪表，数字/模拟图双显示的仪表、万用示波表(将数字万用表、数字存储示波器等动能集于一身)。

2、万用表结构及工作原理此次实习使用的是指针是万用表MF47。

Mf47的组成部分：指针式万用表的型式很多，但基本结构是类似的。

指针式万用表的结构主要由表头、档位转换开关、测量线路板、面板等组成。

表头是万用表的测量显视装置，指针式万用表采用控制显示面板＋表头一体化结构；档位开关用来选择被测电量的种类和量程；测量线路板将不同性质和大小的被测电量转换为表头所能接受的直流电流。

万用表可以测量直流电流、直流电压、交流电压和电阻等多种电量。

当转换开关拨到直流电流档，可分别与5个接触点接通，用于测量500mA、50mA、5mA和500μA、50μA量程的直流电流。

同样，当转换开关拨到欧姆档，可分别测量×1Ω、×10Ω、×100Ω、×1kΩ、×10kΩ量程的电阻；当转换开关拨到直流电压档，可分别测量0.25V、1V、2.5V、10V、50V、250V、500V、1000V量程的直流电压；当转换开关拨到交流电压档，可分别测量10V、50V、250V、500V、1000V量程的交流电压。

测量电路：把被测的电量转化为适合于表头要求的微小直流电流，由电阻、半导体元件及电池组成。

它通常包括分流电路、分压电路和整流电路。

分流电路将被测大电流通过分流电阻变成表头所需要的微小电流，分压电路将被测得高电压通过分压电阻变换成表头所需的低电压；整流电路将被测的交流，通过整流转变成所需的直流电。

档位选择电路:万用表的各种测量种类及量程的选择是靠转换装置来实现，转换装置通常由转换开关、接线柱、插孔等组成。

目录第一章概述 (2)第二章 MF47万用表的电路原理 (3)第三章电路调试与制作 (5)第四章总结与体会 (9)第五章附录 (12)第一章概述万用表现在已广泛应用于社会的每个角角落落，因为其弄能、价格、售后被广大用户关注，甚是被欢迎。

万用表一般可用来测量直流电流、直流电压、交流电压、直流电阻和音频电平等电量。

由于万用表结构紧凑,携带和测量方便,因此是电路实验和电气维修中常用工具之一MF47改进型万用电表，在保留原有可供测量直流电流、交直流电压、直流电阻等功能的基础上将交流电压灵敏度提高到9k/v。

该表又新增直流电容测量、压降（稳压）参数（LV）测量、1.2V-3.6V电池电力测量、及电视机行管直流电压准确测量、防误测双重保护等新型功能。

使该表更适合于从事电脑、电器设备、电子仪器、家用电器、工厂、学校的科研、生产和维护使用。

产品特点：☆电容量直接测试☆ 1.2V-3.6V电池电力测量☆标准电阻箱应用☆电视机行电压测量2第二章MF47万用表的电路原理一．万用表的原理图与工作原理南京科华MF 47型指针式万用表原理电路图从图中我们可以分析出，其测量电阻，直流电压，交流电压和直流电流的原理可等效为下图所示：从上图中可以得出以下结论：➢测量外接直流或交流电压与直流电流时，万用表电池可有可无；3实践一：将万用表的电池1.5v和9V全取出，然后用其直流电压档测电压，结果显示为1.5v和9v。

➢万用表不用时不要打到电阻档，其他档可以，最好OFF；因为打到Ω档，如果两表笔（黑红）放置时不小心短路或接了一个具有一定电阻的东西会用使万用表电池耗电而减少万用表使用周期；然而非Ω档未用到电池，故不会耗电。

二．万用表电阻档工作原理图电阻色环对应表4第三章电路调试与制作一．MF74万用表安装调试：在没有专用校试设备的情况下，可用普通数字万用表电表校准，方法如下：1.线路板安装程序：按线路板上的标注将电阻及元器件焊装到相应位置（注：将电位器，输入插座及晶体管插座组件垂直焊接于线路板电路版面）。

指针式MF47型万⽤表使⽤说明书南京科华指针式MF47型万⽤表使⽤说明书⼀,MF47万⽤表基本功能MF47型是设计新颖的磁电系整流式便携式多量程万⽤电表.可供侧量直流电流,交直流电压,直流电阻等,具有26个基本量程和电平,电容,电感,晶体管直流参数等7个附加参考量程.⼆,刻度盘与档位盘刻度盘与档位盘印制成红,绿,⿊三⾊.表盘颜⾊分别按交流红⾊,晶体管绿⾊,其余⿊⾊对应制成,使⽤时读数便捷.刻度盘共有六条刻度,第⼀条专供测电阻⽤;第⼆条供测交直流电压,直流电流之⽤;第三条供测晶体管放⼤倍数⽤;第四条供测量电容之⽤;第五条供测电感之⽤;第六条供测⾳频电平.刻度盘上装有反光镜,以消除视差.除交直流2500V和直流5A分别有单独插座之外,其余各档只须转动⼀个选择开关,使⽤⽅便.三,使⽤⽅法在使⽤前应检查指针是否指在机械零位上,如不指在零位时,可旋转表盖的调零器使指针指⽰在零位上.将测试棒红⿊插头分别插⼊"+""-"插座中,如测量交流直流2500V或直流5A时,红插头则应分别插到标有2500或"5A"的插座中.1,直流电流测量测量0.05~500mA时,转动开关⾄所需电流档,测量5A时,转动开关可放在500mA直流电流量限上⽽后将测试棒串接于被测电路中.2,交直流电压测量测量交流10~1000V或直流0.25~1000V时,转动开关⾄所需电压档.测量交直流2500V时,开关应分别旋转⾄交流1000V或直流1000V位置上,⽽后将测试棒跨接于被测电路两端.3,直流电阻测量装上电池(R14型2#1.5V及6F22型9V各⼀只).转动开关⾄所需测量的电阻档,将测试棒⼆端短接,调整零欧姆调整旋钮,使指针对准欧姆"0"位上,(若不能指⽰欧姆零位,则说明电池电压不⾜,应更换电池),然后将测试棒跨接于被测电路的两端进⾏测量.准确测量电阻时,应选择合适的电阻档位,使指针尽量能够指向表刻度盘中间三分之⼀区域.测量电路中的电阻时,应先切断电路电源,如电路中有电容应先⾏放电.当检查电解电容器漏电电阻时,可转动开关到R×1K档,测试棒红杆必须接电容器负极,⿊杆接电容器正极.4,⾳频电平测量在⼀定的负荷阻抗上,⽤以测量放⼤极的增益和线路输送的损耗,测量单位以分贝表⽰⾳频电平与功率电压的关系式是:NdB=10log10P2/P1 =20log10V2/V1⾳频电平的刻度系数按0dB=1mW600Ω输送线标准设计.即 V1=(PZ)1/2=(0.001*600)1/2=0.775VP2V2分别为被测功率或被测电压⾳频电平是以交流10V为基准刻度,如指⽰值⼤于+22 dB时可以在50V以上各量限测量,其⽰值可按下表所⽰值修正.量限按电平刻度增加值电平的测量范围10V-10~+22 dB50V14 dB+4~+36 dB250V28 dB+18~+50 dB500V34 dB+24~+56 dB测量⽅法与交流电压基本相似,转动开关⾄相应的交流电压档,并使指针有较⼤的偏转.如被测电路中带有直流电压成份时,可在"+"插座中串接⼀个0.1µf的隔离电容器.5,电容测量转动开关⾄交流10V位置,被测量电容串接于任⼀测试棒,⽽后跨接于10V交流电压电路中进⾏测量.6,电感测量与电容测量⽅法相同.7,晶体管直流参数的测量(1)直流放⼤倍数hFE的测量先转动开关⾄晶体管调节ADJ位置上,将红⿊测试棒短接,调节欧姆电位器,使指针对准300hFE刻度线上,然后转动开关到hFE位置,将要测的晶体管脚分别插⼊晶体管测试座的ebc管座内,指针偏转所⽰数值约为晶体管的直流放⼤倍数值.N型晶体管应插⼊N 型管孔内,P型晶体管应插⼊P型管孔内.(2)反向截⽌电流Iceo,Icbo的测量Iceo为集电极与发射极间的反向截⽌电流(基极开路).Icbo为集电极与基极间的反向截⽌电流(发射极开路)转动开关Ω×1K档将测试棒⼆端短路,调节零欧姆上,(此时满度电流值约90uA).分开测试棒,然后将欲测的晶体管插⼊管座内,此时指针的数值约为晶体管的反向截⽌电流值.指针指⽰的刻度值乘上1.2即为实际值.当Iceo电流值⼤于90µA时可换⽤Ω×100档进⾏测量(此时满度电流值约为900µA).N型晶体管应插⼊N型管座,P型晶体管应插⼊P型管座.(3)三极管管脚极性的辨别(将万⽤表置于Ω×1K档)①判定基极b.由于b到c――b⾄e分别是⼆个PN结,它的反向电阻很⼤,⽽正向电阻很⼩.测试时可任意取晶体管⼀脚假定为基极.将红测试棒接"基极",⿊测试棒分别去接触另⼆个管脚,如此时测得都是低阻值,则红测试棒所接触的管脚即为基极b,并且是P型管,(如⽤上法测得均为⾼阻值.则为N型管).如测量时⼆个管脚的阻值差异很⼤,可另选⼀个管脚为假定基极,直⾄满⾜上述条件为⽌.②判定集电极c.对于PNP型三极管,当集电极接负电压,发射极接正电压时,电流放⼤倍数才⽐较⼤,⽽NPN型管则相反.测试时假定红测试棒接集电极c,⿊测试棒接发射极e,记下其阻值,⽽后红⿊测试棒交换测试,将测得的阻值与第⼀次阻值相⽐,阻值⼩的红测试棒接的是集电极c,⿊的是发射极e,⽽且可判定是P型管(N型管则相反).(4)⼆极管极性判别测试时选R×10K档,⿊测试棒⼀端测得阻值⼩的⼀极为正极.万⽤表在欧姆电路中,红测试棒为电池负极,⿊的为电池正极.注意:以上介绍的的测试⽅法,⼀般都⽤R×100,R×1K档,如果⽤R×10K档,则因该档⽤15V的较⾼电压供电,可能将被测三极管的PN结击穿,若⽤R×1档测量,因电流过⼤(约90mA),也可能损坏被测三极管.四,技术规范量限范围灵敏度及电压降精度误差表⽰度直流电流0-0.05mA-0.5mA-5mA--50mA-500 mA-5A0.3V2.5以上量限的百分数计算直流电压0-0.25V-1V-2.5V-10V-50V-250V-500V-1000V-2500V20KΩ/V2.55百分数计算交流电压0-10V-50V-250V(45-65-500Hz) -500V-1000V-2500V(45-65Hz) 4KΩ/V5以上量限的百分数计算直流电阻R×1,R×10, R×100,R×1K,R×10KR×1中⼼刻度为16.5Ω2.5以标度尺弧长的百分数计算10以指⽰值的百分数计算⾳频电平-10d B~+22 d B0dB=1mw 600ΩhFE0~300hFE晶体管直流放⼤倍数电感20~1000H电容0.001~0.3uf1. 万⽤表虽有双重保护装置,但使⽤时仍应遵守下列规程,避免意外损失.(1)测量⾼压或⼤电流时,为避免烧坏开关,应在切断电源情况下,变换量限.(2) 测未知量的电压或电流时,应先选择最⾼数,待第⼀次读取数值后,⽅可逐渐转⾄适当位置以取得较准读数并避免烧坏电路.(3)偶然发⽣因过载⽽烧断保险丝时,可打开表盒换上相同型号的保险丝(0.5A/250V).2.测量⾼压时,要站在⼲燥绝缘板上,并⼀⼿操作,防⽌意外事故.3.电阻各档⽤⼲电池应定期检查,更换,以保证测量精度.平时不⽤万⽤表应将档位盘打到交流250V档;如长期不⽤应取出电池,以防⽌电液溢出腐蚀⽽损坏其它零件.。

mf47b指针式万用表使用方法
MF47B是一种指针式万用表，适用于电气测量和测试。

以下是该万用表的使用方法：
准备工作：
1. 打开仪表，并确保电池已安装好并具有足够电量。

2. 将旋钮调至所需测量范围。

电压测量：
1. 将红色测量引线插入表头的“VΩmA”插孔中。

2. 将红色测量引线与待测电路上的正极相连，黑色测量引线与负极相连。

3. 观察指针的位置，读取电压值。

电流测量：
1. 将红色测量引线插入表头的“VΩmA”插孔中。

2. 使用万用表提供的跳线器，将跳线器的一端插入表头上的“10A”插孔中。

3. 将红色测量引线与待测电路上的负极相连，黑色测量引线与正极相连。

4. 观察指针的位置，读取电流值。

电阻测量：
1. 将红色测量引线插入表头的“VΩmA”插孔中。

2. 将待测电阻两端的引线分别与红色和黑色测量引线相连。

3. 观察指针的位置，读取电阻值。

其他测量：
MF47B还可以用于其他电气参数的测量，如直流电场强度（DC Field）、输出电压（Output Voltage）等。

详细的使用方法请参考仪表的说明书或咨询相关专业人士。

使用完毕后，记得将仪表旋钮调回初始位置，并关闭仪表，以节省电池能量。

指针式MF47型万用表组装与调试实践报告自动化1004班黄琳婧学号：201016173通过四周的万用表设计与组装以及调试课的学习，在老师的指导帮助下，我与其他两位组员（徐庆阳，李颖）共同完成了组装、调试万用表的任务，虽然结果可能不太圆满，但通过这次的实践，让我对指针式万用表的结构和原理有了初步的认识与了解。

以下是我对指针式万用表结构以及原理的认识。

万用表的结构和电路原理1.万用表主要由三个基本部分构成：指示部分测量部分转换部分。

以下介绍我以所组装的MF47型指针式万用表为例。

1)指示部分俗称表头，用以指被测量电路的数值。

灵敏度，精确度等级等重要性能都以表头性能决定。

指针式万用表表头一半由永磁体，动圈，游丝，轴承，指针，机械调零器，表盘，止档，以及表壳，引线等组成。

MF47型万用表采用的是磁电式直流微安表头。

它采用高灵敏的磁电系列测量机构，磁铁形成辐射磁场，当有电流通过线圈是，产生偏转力矩使线圈转动，游丝扭转产生反作用力矩，当反作用力矩=偏转力矩时，线圈停止转动，指针指在某个数上。

2)测量电路因为万用表表头一般只能显示直流电流信号，所有测量电路实际上就是把所有被测量的量转化成表头能知识的直流电流的电路，万用表的测量电路实际上就是由多量程的直流电流计，直流电压计，整流式交流电压计，欧姆表等测量电路组合而成，万用表能测量多种参量，并具有多档量程，是通过测量电路转换实现的。

3)转换开关转换开关（电刷）是用来变换万用表电路的连接部件，用它可以选择不同的测量种类和不同量程。

它是由许多固定触点，固定连接片，活动接触点组成。

其作用是：通过转换开关到不同的位置可以使用固定连接片和固定触点连接或断开，能构成不同测量电路。

达到选则不同测量种类和量程的目的。

2.万用表的面板结构万用表的面板结构包括：表盘，转换开关，调零螺丝，欧姆调节旋钮和供测量的接线插孔。

机械调零螺丝位于面板的正中间，用于交直流电压和交直流电流的调零。
