MF47万用表的使用解析

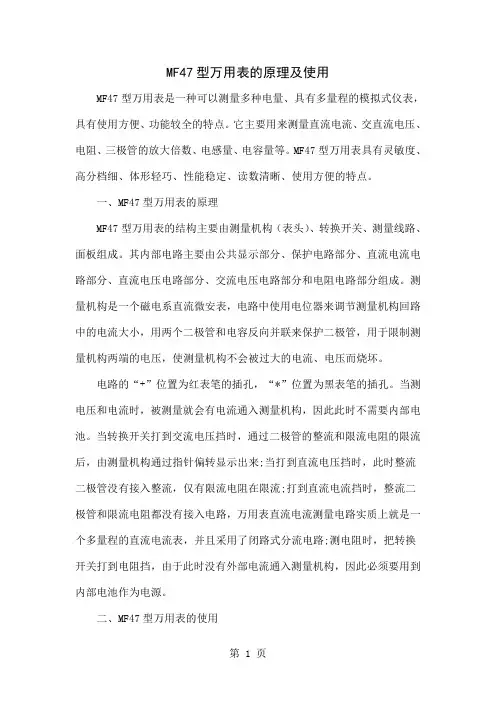

MF47型万用表的原理及使用MF47型万用表是一种可以测量多种电量、具有多量程的模拟式仪表，具有使用方便、功能较全的特点。

它主要用来测量直流电流、交直流电压、电阻、三极管的放大倍数、电感量、电容量等。

MF47型万用表具有灵敏度、高分档细、体形轻巧、性能稳定、读数清晰、使用方便的特点。

一、MF47型万用表的原理MF47型万用表的结构主要由测量机构（表头）、转换开关、测量线路、面板组成。

其内部电路主要由公共显示部分、保护电路部分、直流电流电路部分、直流电压电路部分、交流电压电路部分和电阻电路部分组成。

测量机构是一个磁电系直流微安表，电路中使用电位器来调节测量机构回路中的电流大小，用两个二极管和电容反向并联来保护二极管，用于限制测量机构两端的电压，使测量机构不会被过大的电流、电压而烧坏。

电路的“+”位置为红表笔的插孔，“*”位置为黑表笔的插孔。

当测电压和电流时，被测量就会有电流通入测量机构，因此此时不需要内部电池。

当转换开关打到交流电压挡时，通过二极管的整流和限流电阻的限流后，由测量机构通过指针偏转显示出来;当打到直流电压挡时，此时整流二极管没有接入整流，仅有限流电阻在限流;打到直流电流挡时，整流二极管和限流电阻都没有接入电路，万用表直流电流测量电路实质上就是一个多量程的直流电流表，并且采用了闭路式分流电路;测电阻时，把转换开关打到电阻挡，由于此时没有外部电流通入测量机构，因此必须要用到内部电池作为电源。

二、MF47型万用表的使用1.使用前准备（1）为了减小测量误差，在使用前应机械调零。

检查指针是否和刻度上的零点重合，如不重合时，应调整调零旋钮使指针指示在零点。

（2）将红、黑表笔分别插入“+” 插孔和“-”插孔中，如测量大的电流和电压时，即交流直流2500V或直流5A时，应将红插头分别插到“2500V”或“5A”的插孔中。

2.电阻的测量测量电阻的步骤：进行欧姆调零、选择量程、进行测量、读数。

（1）测量电阻时首先应该先欧姆调零，即将表笔短接，这时指针发生偏转，然后调整左上角的欧姆调零旋钮，调整后让指针指到零刻度位置（若此时指针调不到零刻度位置，需更换新电池，是其内部1.5V电池电压不足造成的）。

MF47型万用表的电子使用手册MF47型万用表不用时转换挡该设在什么位置,另外，两节电池分别是什么用途的?MF47型万用表不用时最好放到交流电压最高的那个档...这样就不能因为误操作而损坏表.不要放到欧姆档.会放电的.那两节电池是测电阻时用的,测电阻就得有电源啊，别的都用不到。

MF47型万用表使用手册：一,MF47万用表基本功能MF47型是设计新颖的磁电系整流式便携式多量程万用电表.可供侧量直流电流,交直流电压,直流电阻等,具有26个基本量程和电平,电容,电感,晶体管直流参数等7个附加参考量程.二,刻度盘与档位盘刻度盘与档位盘印制成红,绿,黑三色.表盘颜色分别按交流红色,晶体管绿色,其余黑色对应制成,使用时读数便捷.刻度盘共有六条刻度,第一条专供测电阻用;第二条供测交直流电压,直流电流之用;第三条供测晶体管放大倍数用;第四条供测量电容之用;第五条供测电感之用;第六条供测音频电平.刻度盘上装有反光镜,以消除视差.除交直流2500V和直流5A分别有单独插座之外,其余各档只须转动一个选择开关,使用方便. 三,使用方法在使用前应检查指针是否指在机械零位上,如不指在零位时,可旋转表盖的调零器使指针指示在零位上.将测试棒红黑插头分别插入"+" "-"插座中，如测量交流直流2500V或直流5A时,红插头则应分别插到标有2500或"5A"的插座中.1、直流电流测量测量0.05~500mA时,转动开关至所需电流档,测量5A时,转动开关可放在500mA直流电流量限上而后将测试棒串接于被测电路中.2、交直流电压测量测量交流10~1000V或直流0.25~1000V时,转动开关至所需电压档.测量交直流2500V时,开关应分别旋转至交流1000V或直流1000V 位置上,而后将测试棒跨接于被测电路两端.3、直流电阻测量装上电池(R14型2#1.5V及6F22型9V各一只).转动开关至所需测量的电阻档,将测试棒二端短接,调整零欧姆调整旋钮,使指针对准欧姆"0"位上,(若不能指示欧姆零位,则说明电池电压不足,应更换电池),然后将测试棒跨接于被测电路的两端进行测量.准确测量电阻时,应选择合适的电阻档位,使指针尽量能够指向表刻度盘中间三分之一区域.测量电路中的电阻时,应先切断电路电源,如电路中有电容应先行放电.当检查电解电容器漏电电阻时,可转动开关到R×1K档,测试棒红杆必须接电容器负极,黑杆接电容器正极.4、音频电平测量在一定的负荷阻抗上,用以测量放大极的增益和线路输送的损耗,测量单位以分贝表示音频电平与功率电压的关系式是:NdB=10log10P2/P1 =20log10V2/V1音频电平的刻度系数按0dB=1mW600Ω输送线标准设计.即V1=(PZ)1/2=(0.001*600)1/2=0.775VP2V2分别为被测功率或被测电压音频电平是以交流10V为基准刻度，如指示值大于+22 dB时可以在50V以上各量限测量，其示值可按下表所示值修正.量限按电平刻度增加值电平的测量范围10V-10~+22 dB50V14 dB+4~+36 dB250V28 dB+18~+50 dB500V34 dB+24~+56 dB测量方法与交流电压基本相似,转动开关至相应的交流电压档,并使指针有较大的偏转.如被测电路中带有直流电压成份时,可在"+"插座中串接一个0.1μf的隔离电容器.5、电容测量转动开关至交流10V位置,被测量电容串接于任一测试棒，而后跨接于10V交流电压电路中进行测量。

MF47型万用表使用说明.txt你不能让所有人满意，因为不是所有的人都是人成功人士是—在牛B的路上，一路勃起你以为我会眼睁睁看着你去送死吗？我会闭上眼睛的指针式MF47型万用表使用说明书MF47型万用表使用一,MF47万用表基本功能MF47型是设计新颖的磁电系整流式便携式多量程万用电表.可供侧量直流电流,交直流电压,直流电阻等,具有26个基本量程和电平,电容,电感,晶体管直流参数等7个附加参考量程. 二,刻度盘与档位盘刻度盘与档位盘印制成红,绿,黑三色.表盘颜色分别按交流红色,晶体管绿色,其余黑色对应制成,使用时读数便捷.刻度盘共有六条刻度,第一条专供测电阻用;第二条供测交直流电压,直流电流之用;第三条供测晶体管放大倍数用;第四条供测量电容之用;第五条供测电感之用;第六条供测音频电平.刻度盘上装有反光镜,以消除视差.除交直流2500V和直流5A分别有单独插座之外,其余各档只须转动一个选择开关,使用方便. 三,使用方法在使用前应检查指针是否指在机械零位上,如不指在零位时,可旋转表盖的调零器使指针指示在零位上.将测试棒红黑插头分别插入"+" "-"插座中,如测量交流直流2500V或直流5A时,红插头则应分别插到标有2500或"5A"的插座中.1,直流电流测量测量0.05~500mA时,转动开关至所需电流档,测量5A时,转动开关可放在500mA直流电流量限上而后将测试棒串接于被测电路中.2,交直流电压测量测量交流10~1000V或直流0.25~1000V时,转动开关至所需电压档.测量交直流2500V时,开关应分别旋转至交流1000V或直流1000V 位置上,而后将测试棒跨接于被测电路两端.3,直流电阻测量装上电池(R14型2#1.5V及6F22型9V各一只).转动开关至所需测量的电阻档,将测试棒二端短接,调整零欧姆调整旋钮,使指针对准欧姆"0"位上,(若不能指示欧姆零位,则说明电池电压不足,应更换电池),然后将测试棒跨接于被测电路的两端进行测量.准确测量电阻时,应选择合适的电阻档位,使指针尽量能够指向表刻度盘中间三分之一区域. 测量电路中的电阻时,应先切断电路电源,如电路中有电容应先行放电.当检查电解电容器漏电电阻时,可转动开关到R×1K档,测试棒红杆必须接电容器负极,黑杆接电容器正极.4,音频电平测量在一定的负荷阻抗上,用以测量放大极的增益和线路输送的损耗,测量单位以分贝表示音频电平与功率电压的关系式是:NdB=10log10P2/P1 =20log10V2/V1音频电平的刻度系数按0dB=1mW600Ω输送线标准设计.即 V1=(PZ)1/2=(0.001*600)1/2=0.775VP2V2分别为被测功率或被测电压音频电平是以交流10V为基准刻度,如指示值大于+22 dB时可以在50V以上各量限测量,其示值可按下表所示值修正.量限按电平刻度增加值电平的测量范围10V-10~+22 dB50V14 dB+4~+36 dB250V28 dB+18~+50 dB500V34 dB+24~+56 dB测量方法与交流电压基本相似,转动开关至相应的交流电压档,并使指针有较大的偏转.如被测电路中带有直流电压成份时,可在"+"插座中串接一个0.1μf的隔离电容器.5,电容测量转动开关至交流10V位置,被测量电容串接于任一测试棒,而后跨接于10V交流电压电路中进行测量.6,电感测量与电容测量方法相同.7,晶体管直流参数的测量(1)直流放大倍数hFE的测量先转动开关至晶体管调节ADJ位置上,将红黑测试棒短接,调节欧姆电位器,使指针对准300 hFE刻度线上,然后转动开关到hFE位置,将要测的晶体管脚分别插入晶体管测试座的ebc管座内,指针偏转所示数值约为晶体管的直流放大倍数值.N型晶体管应插入N型管孔内,P型晶体管应插入P型管孔内.(2)反向截止电流Iceo,Icbo的测量Iceo为集电极与发射极间的反向截止电流(基极开路).Icbo为集电极与基极间的反向截止电流(发射极开路)转动开关Ω×1K档将测试棒二端短路,调节零欧姆上,(此时满度电流值约90uA).分开测试棒,然后将欲测的晶体管插入管座内,此时指针的数值约为晶体管的反向截止电流值.指针指示的刻度值乘上1.2即为实际值.当Iceo电流值大于90μA时可换用Ω×100档进行测量(此时满度电流值约为900μA).N型晶体管应插入N型管座,P型晶体管应插入P型管座.(3)三极管管脚极性的辨别(将万用表置于Ω×1K档)①判定基极b.由于b到c――b 至e分别是二个PN结,它的反向电阻很大,而正向电阻很小.测试时可任意取晶体管一脚假定为基极.将红测试棒接"基极", 黑测试棒分别去接触另二个管脚,如此时测得都是低阻值,则红测试棒所接触的管脚即为基极b,并且是P型管,(如用上法测得均为高阻值.则为N型管).如测量时二个管脚的阻值差异很大,可另选一个管脚为假定基极,直至满足上述条件为止.②判定集电极c.对于PNP型三极管,当集电极接负电压,发射极接正电压时,电流放大倍数才比较大,而NPN型管则相反.测试时假定红测试棒接集电极c,黑测试棒接发射极e,记下其阻值,而后红黑测试棒交换测试,将测得的阻值与第一次阻值相比,阻值小的红测试棒接的是集电极c,黑的是发射极e,而且可判定是P型管(N型管则相反).(4)二极管极性判别测试时选R×10K档,黑测试棒一端测得阻值小的一极为正极.万用表在欧姆电路中,红测试棒为电池负极,黑的为电池正极.注意:以上介绍的的测试方法,一般都用R×100,R×1K档,如果用R×10K档,则因该档用15V 的较高电压供电,可能将被测三极管的PN结击穿,若用R×1档测量,因电流过大(约90mA),也可能损坏被测三极管.四,技术规范量限范围灵敏度及电压降精度误差表示度直流电流0-0.05mA-0.5mA-5mA--50mA-500 mA-5A0.3V2.5以上量限的百分数计算直流电压0-0.25V-1V-2.5V-10V-50V-250V-500V-1000V-2500V20KΩ/V2.55以上量限的百分数计算交流电压0-10V-50V-250V(45-65-500Hz)-500V-1000V-2500V(45-65Hz)4KΩ/V5以上量限的百分数计算直流电阻R×1,R×10, R×100,R×1K,R×10KR×1中心刻度为16.5Ω2.5以标度尺弧长的百分数计算10以指示值的百分数计算音频电平-10d B~+22 d B0dB=1mw 600ΩhFE0~300hFE晶体管直流放大倍数电感20~1000H电容0.001~0.3uf五,注意事项1. 万用表虽有双重保护装置,但使用时仍应遵守下列规程,避免意外损失.(1)测量高压或大电流时,为避免烧坏开关,应在切断电源情况下,变换量限.(2) 测未知量的电压或电流时,应先选择最高数,待第一次读取数值后,方可逐渐转至适当位置以取得较准读数并避免烧坏电路.(3)偶然发生因过载而烧断保险丝时,可打开表盒换上相同型号的保险丝(0.5A/250V).2.测量高压时,要站在干燥绝缘板上,并一手操作,防止意外事故.3.电阻各档用干电池应定期检查,更换,以保证测量精度.平时不用万用表应将档位盘打到交流250V档;如长期不用应取出电池,以防止电液溢出腐蚀而损坏其它零件.。

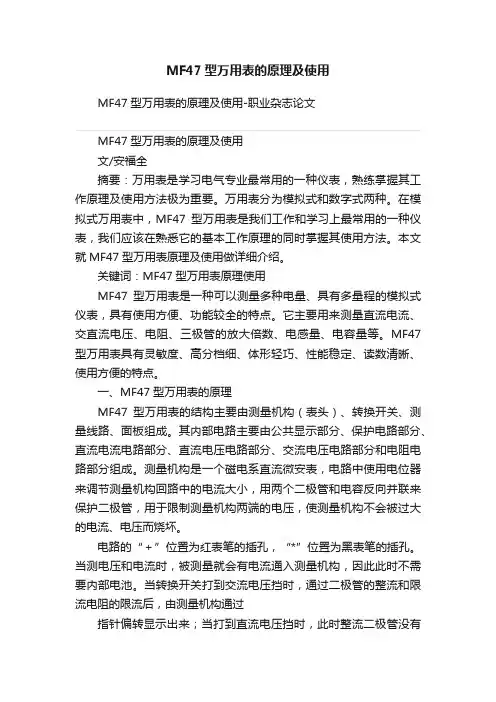

MF47型万用表的原理及使用MF47型万用表的原理及使用-职业杂志论文MF47型万用表的原理及使用文/安福全摘要：万用表是学习电气专业最常用的一种仪表，熟练掌握其工作原理及使用方法极为重要。

万用表分为模拟式和数字式两种。

在模拟式万用表中，MF47型万用表是我们工作和学习上最常用的一种仪表，我们应该在熟悉它的基本工作原理的同时掌握其使用方法。

本文就MF47型万用表原理及使用做详细介绍。

关键词：MF47型万用表原理使用MF47型万用表是一种可以测量多种电量、具有多量程的模拟式仪表，具有使用方便、功能较全的特点。

它主要用来测量直流电流、交直流电压、电阻、三极管的放大倍数、电感量、电容量等。

MF47型万用表具有灵敏度、高分档细、体形轻巧、性能稳定、读数清晰、使用方便的特点。

一、MF47型万用表的原理MF47型万用表的结构主要由测量机构（表头）、转换开关、测量线路、面板组成。

其内部电路主要由公共显示部分、保护电路部分、直流电流电路部分、直流电压电路部分、交流电压电路部分和电阻电路部分组成。

测量机构是一个磁电系直流微安表，电路中使用电位器来调节测量机构回路中的电流大小，用两个二极管和电容反向并联来保护二极管，用于限制测量机构两端的电压，使测量机构不会被过大的电流、电压而烧坏。

电路的“＋”位置为红表笔的插孔，“*”位置为黑表笔的插孔。

当测电压和电流时，被测量就会有电流通入测量机构，因此此时不需要内部电池。

当转换开关打到交流电压挡时，通过二极管的整流和限流电阻的限流后，由测量机构通过指针偏转显示出来；当打到直流电压挡时，此时整流二极管没有接入整流，仅有限流电阻在限流；打到直流电流挡时，整流二极管和限流电阻都没有接入电路，万用表直流电流测量电路实质上就是一个多量程的直流电流表，并且采用了闭路式分流电路；测电阻时，把转换开关打到电阻挡，由于此时没有外部电流通入测量机构，因此必须要用到内部电池作为电源。

二、MF47型万用表的使用1.使用前准备（1）为了减小测量误差，在使用前应机械调零。

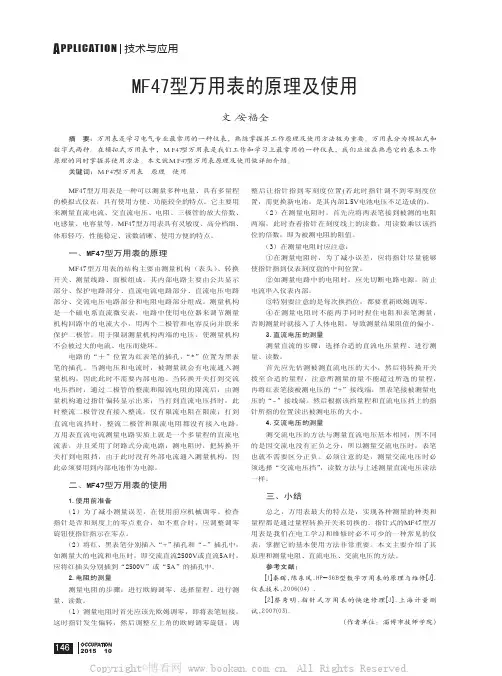

A PPLICATION技术与应用146ＯＣＣＵＰＡＴＩＯＮ2015 10MF47型万用表的原理及使用文／安福全摘 要：万用表是学习电气专业最常用的一种仪表，熟练掌握其工作原理及使用方法极为重要。

万用表分为模拟式和数字式两种。

在模拟式万用表中，ＭＦ４７型万用表是我们工作和学习上最常用的一种仪表，我们应该在熟悉它的基本工作原理的同时掌握其使用方法。

本文就ＭＦ４７型万用表原理及使用做详细介绍。

关键词：ＭＦ４７型万用表　原理　使用MF 47型万用表是一种可以测量多种电量、具有多量程的模拟式仪表，具有使用方便、功能较全的特点。

它主要用来测量直流电流、交直流电压、电阻、三极管的放大倍数、电感量、电容量等。

MF 47型万用表具有灵敏度、高分档细、体形轻巧、性能稳定、读数清晰、使用方便的特点。

一、MF47型万用表的原理MF 47型万用表的结构主要由测量机构（表头）、转换开关、测量线路、面板组成。

其内部电路主要由公共显示部分、保护电路部分、直流电流电路部分、直流电压电路部分、交流电压电路部分和电阻电路部分组成。

测量机构是一个磁电系直流微安表，电路中使用电位器来调节测量机构回路中的电流大小，用两个二极管和电容反向并联来保护二极管，用于限制测量机构两端的电压，使测量机构不会被过大的电流、电压而烧坏。

电路的“＋”位置为红表笔的插孔，“*”位置为黑表笔的插孔。

当测电压和电流时，被测量就会有电流通入测量机构，因此此时不需要内部电池。

当转换开关打到交流电压挡时，通过二极管的整流和限流电阻的限流后，由测量机构通过指针偏转显示出来；当打到直流电压挡时，此时整流二极管没有接入整流，仅有限流电阻在限流；打到直流电流挡时，整流二极管和限流电阻都没有接入电路，万用表直流电流测量电路实质上就是一个多量程的直流电流表，并且采用了闭路式分流电路；测电阻时，把转换开关打到电阻挡，由于此时没有外部电流通入测量机构，因此必须要用到内部电池作为电源。

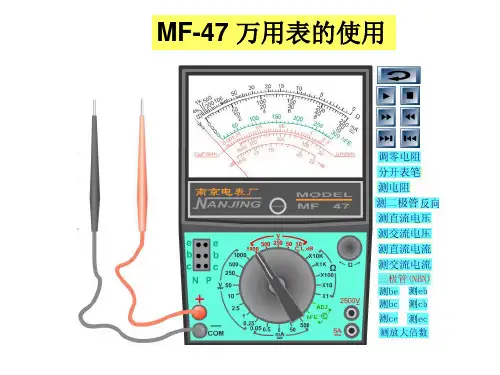

图解指针式万用表MF-47的使用方法尽管现在的电子维修人员、工程师大量使用了数字万用表，但是指针式万用表还是有一定的市场，某些场合下指针式万用表有其独特的优势，下面就来图解指针式万用表MF-47的使用方法及注意事项。

一、指针式万用表MF-47功能介绍如下图万用表又被叫做多用表、三用表、复用表，是一种多功能、多量程的仪器，一般万用表可测量直流电流、直流电压、交流电压、电阻等。

是电工必备的仪表之一，也是电子维修中必备的测量工具。

二、指针万用表的结构（1）一指针万用表的表盘如上图所示，为万用表的表盘，通过转换开关的旋钮可改变指针万用表测量项目和测量的量程，测量值由表头指针指示读取。

通过调节机械调零旋钮可以使万用表指针在静止时处在左零位置，欧姆调零旋钮是在测量电阻时，用来使指针对准右零位，以保证测量数值的准确（2）指针万用表的表体上图所示为指针万用表表体，调节万用表功能旋钮可使万用表的挡位在电阻交流电压、直流电压、直流电流和三极管挡之间进行转换，红黑表笔插孔分别用来插红黑表笔。

欧姆挡调节旋钮用来给欧姆挡调零。

三极管插孔用来检测三极管的极性和放大系数。

三、万用表的使用方法1、用指针式万用表测量电阻，电阻测量方法如下：（1）首先进行机械调零，将表针调整到左零位置，如下图（2）将功能旋钮调到万用表的欧姆挡，并选择合适的量程（估计待电阻阻值，使测量结束后指针静止位置大致为表盘的盘中（3）对万用表进行精度校正，短接两表笔，然后调节欧姆挡调零旋钮，使万用表的指针指到零刻度，如下图。

（4）测量时应将两表笔分别接触待测电阻的两极（接触稳定）观察指针偏转情况。

如果指针太靠左那么需要换一个稍大的量程。

如果指针太靠右那么需要换一个稍小的量程。

直到指针落在表盘中部。

（因为表盘中部区域测量更精确）。

读取表针读数，然后将表针读数乘以所选择的量程倍数，如下图选用Rx100挡，指针指示33，则被测电阻值为100x33=3300欧=3.3千欧。

万用表—MF47(图解)1.1.表头的特点：表头的准确度等级为1级（即表头自身的灵敏度误差为±1％），水平放置，整流式仪表，绝缘强度试验电压为5000V。

表头中间下方的小旋钮为机械零位调节旋钮。

表头共有七条刻度线，从上向下分别为电阻（黑色）、直流毫安（黑色）、交流电压（红色）、晶体管共射极直流放大系数hEF（绿色）、电容（红色）、电感（红色）、分贝（红色）等。

1.2.档位开关：档位开关共有五档，分别为交流电压、直流电压、直流电流、电阻及晶体管，共24个量程。

1.3.插孔：MF47万用表共有四个插孔，左下角红色“＋”为红表棒，正极插孔；黑色“－”为公共黑表棒插孔；右下角“2500V”为交直流2500V插孔；“5A”为直流5A插孔。

1.4.机械调零：旋动万用表面板上的机械零位调整螺钉，使指针对准刻度盘左端的“0”位置。

2.读数：读数时目光应与表面垂直，使表指针与反光铝膜中的指针重合，确保读数的精度。

检测时先选用较高的量程，根据实际情况，调整量程，最后使读数在满刻度的2/3附近。

3.1.测量直流电压：把万用表两表棒插好，红表棒接“＋”，黑表棒接“－”，把档位开关旋钮打到直流电压档，并选择合适的量程。

当被测电压数值范围不确定时，应先选用较高的量程，把万用表两表棒并接到被测电路上，红表棒接直流电压正极，黑表棒接直流电压负极，不能接反。

根据测出电压值，再逐步选用低量程，最后使读数在满刻度的2/3附近。

3.2.测量交流电压：测量交流电压时将档位开关旋钮打到交流电压档，表棒不分正负极，与测量直流电压相似进行读数，其读数为交流电压的有效值。

4.测量直流电流：把万用表两表棒插好，红表棒接“＋”，黑表棒接“－”，把档位开关旋钮打到直流电流档，并选择合适的量程。

当被测电流数值范围不确定时，应先选用较高的量程。

把被测电路断开，将万用表两表棒串接到被测电路上，注意直流电流从红表棒流入，黑表棒流出，不能接反。

根据测出电流值，再逐步选用低量程，保证读数的精度。
