MF47万用表的基本使用方法

MF-47万用表的使用说明和技巧万用表的使用方法和技巧一：万用表的使用方法（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

（2）进行机械调零。

（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。

（4）选择表笔插孔的位置。

（5）测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。

量程的选择应尽量使指针偏转到满刻度的2/3左右。

如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。

①交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路２或负载并联即可。

②直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。

若表笔接反，表头指针会反方向偏转，容易撞弯指针。

（6）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。

测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。

如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。

其读数方法如下：实际值＝指示值×量程/满偏（7）测电阻：用万用表测量电阻时，应按下列方法*作：A 选择合适的倍率挡。

万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。

一般情况下，应使指针指在刻度尺的1/3~2/3间。

B 欧姆调零。

测量电阻之前，应将2个表笔短接，同时调节“欧姆（电气）调零旋钮”，使指针刚好指在欧姆刻度线右边的零位。

MF47型万用表使用一,MF47万用表基本功能MF47型是设计新颖的磁电系整流式便携式多量程万用电表.可供侧量直流电流,交直流电压,直流电阻等,具有26个基本量程和电平,电容,电感,晶体管直流参数等7个附加参考量程. 二,刻度盘与档位盘刻度盘与档位盘印制成红,绿,黑三色.表盘颜色分别按交流红色,晶体管绿色,其余黑色对应制成,使用时读数便捷.刻度盘共有六条刻度,第一条专供测电阻用;第二条供测交直流电压,直流电流之用;第三条供测晶体管放大倍数用;第四条供测量电容之用;第五条供测电感之用;第六条供测音频电平.刻度盘上装有反光镜,以消除视差.除交直流2500V和直流5A分别有单独插座之外,其余各档只须转动一个选择开关,使用方便. 三,使用方法在使用前应检查指针是否指在机械零位上,如不指在零位时,可旋转表盖的调零器使指针指示在零位上.将测试棒红黑插头分别插入"+" "-"插座中,如测量交流直流2500V或直流5A时,红插头则应分别插到标有2500或"5A"的插座中.1,直流电流测量测量0.05~500mA时,转动开关至所需电流档,测量5A时,转动开关可放在500mA直流电流量限上而后将测试棒串接于被测电路中.2,交直流电压测量测量交流10~1000V或直流0.25~1000V时,转动开关至所需电压档.测量交直流2500V时,开关应分别旋转至交流1000V或直流1000V 位置上,而后将测试棒跨接于被测电路两端. 3,直流电阻测量装上电池(R14型2#1.5V及6F22型9V各一只).转动开关至所需测量的电阻档,将测试棒二端短接,调整零欧姆调整旋钮,使指针对准欧姆"0"位上,(若不能指示欧姆零位,则说明电池电压不足,应更换电池),然后将测试棒跨接于被测电路的两端进行测量.准确测量电阻时,应选择合适的电阻档位,使指针尽量能够指向表刻度盘中间三分之一区域. 测量电路中的电阻时,应先切断电路电源,如电路中有电容应先行放电.当检查电解电容器漏电电阻时,可转动开关到R×1K档,测试棒红杆必须接电容器负极,黑杆接电容器正极.4,音频电平测量在一定的负荷阻抗上,用以测量放大极的增益和线路输送的损耗,测量单位以分贝表示音频电平与功率电压的关系式是:NdB=10log10P2/P1 =20log10V2/V1音频电平的刻度系数按0dB=1mW600Ω输送线标准设计.即V1=(PZ)1/2=(0.001*600)1/2=0.775VP2V2分别为被测功率或被测电压音频电平是以交流10V为基准刻度,如指示值大于+22 dB时可以在50V以上各量限测量,其示值可按下表所示值修正.量限按电平刻度增加值电平的测量范围10V-10~+22 dB50V14 dB+4~+36 dB250V28 dB+18~+50 dB500V34 dB+24~+56 dB测量方法与交流电压基本相似,转动开关至相应的交流电压档,并使指针有较大的偏转.如被测电路中带有直流电压成份时,可在"+"插座中串接一个0.1μf的隔离电容器.5,电容测量转动开关至交流10V位置,被测量电容串接于任一测试棒,而后跨接于10V交流电压电路中进行测量.6,电感测量与电容测量方法相同.7,晶体管直流参数的测量(1)直流放大倍数hFE的测量先转动开关至晶体管调节ADJ位置上,将红黑测试棒短接,调节欧姆电位器,使指针对准300 hFE刻度线上,然后转动开关到hFE位置,将要测的晶体管脚分别插入晶体管测试座的ebc 管座内,指针偏转所示数值约为晶体管的直流放大倍数值.N型晶体管应插入N型管孔内,P 型晶体管应插入P型管孔内.(2)反向截止电流Iceo,Icbo的测量Iceo为集电极与发射极间的反向截止电流(基极开路).Icbo为集电极与基极间的反向截止电流(发射极开路)转动开关Ω×1K档将测试棒二端短路,调节零欧姆上,(此时满度电流值约90uA).分开测试棒,然后将欲测的晶体管插入管座内,此时指针的数值约为晶体管的反向截止电流值.指针指示的刻度值乘上1.2即为实际值.当Iceo电流值大于90μA时可换用Ω×100档进行测量(此时满度电流值约为900μA).N型晶体管应插入N型管座,P型晶体管应插入P型管座.(3)三极管管脚极性的辨别(将万用表置于Ω×1K档)①判定基极b.由于b到c――b 至e分别是二个PN结,它的反向电阻很大,而正向电阻很小.测试时可任意取晶体管一脚假定为基极.将红测试棒接"基极", 黑测试棒分别去接触另二个管脚,如此时测得都是低阻值,则红测试棒所接触的管脚即为基极b,并且是P型管,(如用上法测得均为高阻值.则为N型管).如测量时二个管脚的阻值差异很大,可另选一个管脚为假定基极,直至满足上述条件为止.②判定集电极c.对于PNP型三极管,当集电极接负电压,发射极接正电压时,电流放大倍数才比较大,而NPN型管则相反.测试时假定红测试棒接集电极c,黑测试棒接发射极e,记下其阻值,而后红黑测试棒交换测试,将测得的阻值与第一次阻值相比,阻值小的红测试棒接的是集电极c,黑的是发射极e,而且可判定是P型管(N型管则相反).(4)二极管极性判别测试时选R×10K档,黑测试棒一端测得阻值小的一极为正极.万用表在欧姆电路中,红测试棒为电池负极,黑的为电池正极.注意:以上介绍的的测试方法,一般都用R×100,R×1K档,如果用R×10K档,则因该档用15V 的较高电压供电,可能将被测三极管的PN结击穿,若用R×1档测量,因电流过大(约90mA),也可能损坏被测三极管.四,技术规范量限范围灵敏度及电压降精度误差表示度直流电流0-0.05mA-0.5mA-5mA--50mA -500 mA-5A0.3V2.5以上量限的百分数计算直流电压0-0.25V-1V-2.5V-10V-50V-250V-500V-1000V-2500V20KΩ/V2.55以上量限的百分数计算交流电压0-10V-50V-250V(45-65-500Hz) -500V-1000V-2500V(45-65Hz) 4KΩ/V5以上量限的百分数计算直流电阻R×1,R×10, R×100,R×1K,R×10KR×1中心刻度为16.5Ω2.5以标度尺弧长的百分数计算10以指示值的百分数计算音频电平-10d B~+22 d B0dB=1mw 600ΩhFE0~300hFE晶体管直流放大倍数电感20~1000H电容0.001~0.3uf五,注意事项1. 万用表虽有双重保护装置,但使用时仍应遵守下列规程,避免意外损失.(1)测量高压或大电流时,为避免烧坏开关,应在切断电源情况下,变换量限.(2) 测未知量的电压或电流时,应先选择最高数,待第一次读取数值后,方可逐渐转至适当位置以取得较准读数并避免烧坏电路.(3)偶然发生因过载而烧断保险丝时,可打开表盒换上相同型号的保险丝(0.5A/250V).2.测量高压时,要站在干燥绝缘板上,并一手操作,防止意外事故.3.电阻各档用干电池应定期检查,更换,以保证测量精度.平时不用万用表应将档位盘打到交流250V档;如长期不用应取出电池,以防止电液溢出腐蚀而损坏其它零件.。

图解指针式万用表MF-47的使用方法尽管现在的电子维修人员、工程师大量使用了数字万用表，但是指针式万用表还是有一定的市场，某些场合下指针式万用表有其独特的优势，下面就来图解指针式万用表MF-47的使用方法及注意事项。

一、指针式万用表MF-47功能介绍如下图万用表又被叫做多用表、三用表、复用表，是一种多功能、多量程的仪器，一般万用表可测量直流电流、直流电压、交流电压、电阻等。

是电工必备的仪表之一，也是电子维修中必备的测量工具。

二、指针万用表的结构（1）一指针万用表的表盘如上图所示，为万用表的表盘，通过转换开关的旋钮可改变指针万用表测量项目和测量的量程，测量值由表头指针指示读取。

通过调节机械调零旋钮可以使万用表指针在静止时处在左零位置，欧姆调零旋钮是在测量电阻时，用来使指针对准右零位，以保证测量数值的准确（2）指针万用表的表体上图所示为指针万用表表体，调节万用表功能旋钮可使万用表的挡位在电阻交流电压、直流电压、直流电流和三极管挡之间进行转换，红黑表笔插孔分别用来插红黑表笔。

欧姆挡调节旋钮用来给欧姆挡调零。

三极管插孔用来检测三极管的极性和放大系数。

三、万用表的使用方法1、用指针式万用表测量电阻，电阻测量方法如下：（1）首先进行机械调零，将表针调整到左零位置，如下图（2）将功能旋钮调到万用表的欧姆挡，并选择合适的量程（估计待电阻阻值，使测量结束后指针静止位置大致为表盘的盘中（3）对万用表进行精度校正，短接两表笔，然后调节欧姆挡调零旋钮，使万用表的指针指到零刻度，如下图。

（4）测量时应将两表笔分别接触待测电阻的两极（接触稳定）观察指针偏转情况。

如果指针太靠左那么需要换一个稍大的量程。

如果指针太靠右那么需要换一个稍小的量程。

直到指针落在表盘中部。

（因为表盘中部区域测量更精确）。

读取表针读数，然后将表针读数乘以所选择的量程倍数，如下图选用Rx100挡，指针指示33，则被测电阻值为100x33=3300欧=3.3千欧。

万用表的使用方法及图解万用表（以105型为例）的表盘如右图所示。

通过转换开关的旋钮来改变测量项目和测量量程。

机械调零旋钮用来保持指针在静止处在左零位。

“Ω”调零旋钮是用来测量电阻时使指针对准右零位，以保证测量数值准确。

万用表的测量范围如下：直流电压：分5档—0-6V；0-30V；0-150V；0-300V；0-600V。

交流电压：分5档—0-6V；0-30V；0-150V；0-300V；0-600V ·直流电流：分3档—0-3mA；0-30mA；0-300mA。

电阻：分5档—R*1；R*10；R*100；R*1K；R*10K 测量电阻：--先将表棒搭在一起短路，使指针向右偏转转，随即调整“Ω”调零旋钮，使指针恰好指到0。

然后将两根表棒分别接触被测电阻（或电路）两端，读出指针在欧姆刻度线（第一条线）上的读数，再乘以该档标的数字，就是所测电阻的阻值。

例如用R*100挡测量电阻，指针指在80，则所测得的电阻值为80*100=8K。

由于“Ω”刻度线左部读数较密，难于看准，所以测量时应选择适当的欧姆档。

使指针在刻度线的中部或右部，这样读数比较清楚准确。

每次换档，都应重新将两根表棒短接，重新调整指针到零位，才能测准。

测量直流电压：--首先估计一下被测电压的大小，然后将转换开关拨至适当的V量程，将正表棒接被测电压“+”端，负表棒接被测量电压“-”端。

然后根据该挡量程数字与标直流符号“DC-”刻度线（第二条线）上的指针所指数字，来读出被测电压的大小。

如用V300伏档测量，可以直接读0-300的指示数值。

如用V30伏档测量，只须将刻度线上300这个数字去掉一个“0”，看成是30，再依次把200、100等数字看成是20、10既可直接读出指针指示数值。

例如用V6伏档测量直流电压，指针指在15，则所测得电压为1.5伏。

测量直流电流：--先估计一下被测电流的大小，然后将转换开关拨至合适的mA量程，再把万用表串接在电路中，如图所示。

MF47型万用表的电子使用手册MF47型万用表不用时转换挡该设在什么位置,另外，两节电池分别是什么用途的?MF47型万用表不用时最好放到交流电压最高的那个档...这样就不能因为误操作而损坏表.不要放到欧姆档.会放电的.那两节电池是测电阻时用的,测电阻就得有电源啊，别的都用不到。

MF47型万用表使用手册：一,MF47万用表基本功能MF47型是设计新颖的磁电系整流式便携式多量程万用电表.可供侧量直流电流,交直流电压,直流电阻等,具有26个基本量程和电平,电容,电感,晶体管直流参数等7个附加参考量程.二,刻度盘与档位盘刻度盘与档位盘印制成红,绿,黑三色.表盘颜色分别按交流红色,晶体管绿色,其余黑色对应制成,使用时读数便捷.刻度盘共有六条刻度,第一条专供测电阻用;第二条供测交直流电压,直流电流之用;第三条供测晶体管放大倍数用;第四条供测量电容之用;第五条供测电感之用;第六条供测音频电平.刻度盘上装有反光镜,以消除视差.除交直流2500V和直流5A分别有单独插座之外,其余各档只须转动一个选择开关,使用方便. 三,使用方法在使用前应检查指针是否指在机械零位上,如不指在零位时,可旋转表盖的调零器使指针指示在零位上.将测试棒红黑插头分别插入"+" "-"插座中，如测量交流直流2500V或直流5A时,红插头则应分别插到标有2500或"5A"的插座中.1、直流电流测量测量0.05~500mA时,转动开关至所需电流档,测量5A时,转动开关可放在500mA直流电流量限上而后将测试棒串接于被测电路中.2、交直流电压测量测量交流10~1000V或直流0.25~1000V时,转动开关至所需电压档.测量交直流2500V时,开关应分别旋转至交流1000V或直流1000V 位置上,而后将测试棒跨接于被测电路两端.3、直流电阻测量装上电池(R14型2#1.5V及6F22型9V各一只).转动开关至所需测量的电阻档,将测试棒二端短接,调整零欧姆调整旋钮,使指针对准欧姆"0"位上,(若不能指示欧姆零位,则说明电池电压不足,应更换电池),然后将测试棒跨接于被测电路的两端进行测量.准确测量电阻时,应选择合适的电阻档位,使指针尽量能够指向表刻度盘中间三分之一区域.测量电路中的电阻时,应先切断电路电源,如电路中有电容应先行放电.当检查电解电容器漏电电阻时,可转动开关到R×1K档,测试棒红杆必须接电容器负极,黑杆接电容器正极.4、音频电平测量在一定的负荷阻抗上,用以测量放大极的增益和线路输送的损耗,测量单位以分贝表示音频电平与功率电压的关系式是:NdB=10log10P2/P1 =20log10V2/V1音频电平的刻度系数按0dB=1mW600Ω输送线标准设计.即V1=(PZ)1/2=(0.001*600)1/2=0.775VP2V2分别为被测功率或被测电压音频电平是以交流10V为基准刻度，如指示值大于+22 dB时可以在50V以上各量限测量，其示值可按下表所示值修正.量限按电平刻度增加值电平的测量范围10V-10~+22 dB50V14 dB+4~+36 dB250V28 dB+18~+50 dB500V34 dB+24~+56 dB测量方法与交流电压基本相似,转动开关至相应的交流电压档,并使指针有较大的偏转.如被测电路中带有直流电压成份时,可在"+"插座中串接一个0.1μf的隔离电容器.5、电容测量转动开关至交流10V位置,被测量电容串接于任一测试棒，而后跨接于10V交流电压电路中进行测量。

MF47型万用表使用说明.txt你不能让所有人满意，因为不是所有的人都是人成功人士是—在牛B的路上，一路勃起你以为我会眼睁睁看着你去送死吗？我会闭上眼睛的指针式MF47型万用表使用说明书MF47型万用表使用一,MF47万用表基本功能MF47型是设计新颖的磁电系整流式便携式多量程万用电表.可供侧量直流电流,交直流电压,直流电阻等,具有26个基本量程和电平,电容,电感,晶体管直流参数等7个附加参考量程. 二,刻度盘与档位盘刻度盘与档位盘印制成红,绿,黑三色.表盘颜色分别按交流红色,晶体管绿色,其余黑色对应制成,使用时读数便捷.刻度盘共有六条刻度,第一条专供测电阻用;第二条供测交直流电压,直流电流之用;第三条供测晶体管放大倍数用;第四条供测量电容之用;第五条供测电感之用;第六条供测音频电平.刻度盘上装有反光镜,以消除视差.除交直流2500V和直流5A分别有单独插座之外,其余各档只须转动一个选择开关,使用方便. 三,使用方法在使用前应检查指针是否指在机械零位上,如不指在零位时,可旋转表盖的调零器使指针指示在零位上.将测试棒红黑插头分别插入"+" "-"插座中,如测量交流直流2500V或直流5A时,红插头则应分别插到标有2500或"5A"的插座中.1,直流电流测量测量0.05~500mA时,转动开关至所需电流档,测量5A时,转动开关可放在500mA直流电流量限上而后将测试棒串接于被测电路中.2,交直流电压测量测量交流10~1000V或直流0.25~1000V时,转动开关至所需电压档.测量交直流2500V时,开关应分别旋转至交流1000V或直流1000V 位置上,而后将测试棒跨接于被测电路两端.3,直流电阻测量装上电池(R14型2#1.5V及6F22型9V各一只).转动开关至所需测量的电阻档,将测试棒二端短接,调整零欧姆调整旋钮,使指针对准欧姆"0"位上,(若不能指示欧姆零位,则说明电池电压不足,应更换电池),然后将测试棒跨接于被测电路的两端进行测量.准确测量电阻时,应选择合适的电阻档位,使指针尽量能够指向表刻度盘中间三分之一区域. 测量电路中的电阻时,应先切断电路电源,如电路中有电容应先行放电.当检查电解电容器漏电电阻时,可转动开关到R×1K档,测试棒红杆必须接电容器负极,黑杆接电容器正极.4,音频电平测量在一定的负荷阻抗上,用以测量放大极的增益和线路输送的损耗,测量单位以分贝表示音频电平与功率电压的关系式是:NdB=10log10P2/P1 =20log10V2/V1音频电平的刻度系数按0dB=1mW600Ω输送线标准设计.即 V1=(PZ)1/2=(0.001*600)1/2=0.775VP2V2分别为被测功率或被测电压音频电平是以交流10V为基准刻度,如指示值大于+22 dB时可以在50V以上各量限测量,其示值可按下表所示值修正.量限按电平刻度增加值电平的测量范围10V-10~+22 dB50V14 dB+4~+36 dB250V28 dB+18~+50 dB500V34 dB+24~+56 dB测量方法与交流电压基本相似,转动开关至相应的交流电压档,并使指针有较大的偏转.如被测电路中带有直流电压成份时,可在"+"插座中串接一个0.1μf的隔离电容器.5,电容测量转动开关至交流10V位置,被测量电容串接于任一测试棒,而后跨接于10V交流电压电路中进行测量.6,电感测量与电容测量方法相同.7,晶体管直流参数的测量(1)直流放大倍数hFE的测量先转动开关至晶体管调节ADJ位置上,将红黑测试棒短接,调节欧姆电位器,使指针对准300 hFE刻度线上,然后转动开关到hFE位置,将要测的晶体管脚分别插入晶体管测试座的ebc管座内,指针偏转所示数值约为晶体管的直流放大倍数值.N型晶体管应插入N型管孔内,P型晶体管应插入P型管孔内.(2)反向截止电流Iceo,Icbo的测量Iceo为集电极与发射极间的反向截止电流(基极开路).Icbo为集电极与基极间的反向截止电流(发射极开路)转动开关Ω×1K档将测试棒二端短路,调节零欧姆上,(此时满度电流值约90uA).分开测试棒,然后将欲测的晶体管插入管座内,此时指针的数值约为晶体管的反向截止电流值.指针指示的刻度值乘上1.2即为实际值.当Iceo电流值大于90μA时可换用Ω×100档进行测量(此时满度电流值约为900μA).N型晶体管应插入N型管座,P型晶体管应插入P型管座.(3)三极管管脚极性的辨别(将万用表置于Ω×1K档)①判定基极b.由于b到c――b 至e分别是二个PN结,它的反向电阻很大,而正向电阻很小.测试时可任意取晶体管一脚假定为基极.将红测试棒接"基极", 黑测试棒分别去接触另二个管脚,如此时测得都是低阻值,则红测试棒所接触的管脚即为基极b,并且是P型管,(如用上法测得均为高阻值.则为N型管).如测量时二个管脚的阻值差异很大,可另选一个管脚为假定基极,直至满足上述条件为止.②判定集电极c.对于PNP型三极管,当集电极接负电压,发射极接正电压时,电流放大倍数才比较大,而NPN型管则相反.测试时假定红测试棒接集电极c,黑测试棒接发射极e,记下其阻值,而后红黑测试棒交换测试,将测得的阻值与第一次阻值相比,阻值小的红测试棒接的是集电极c,黑的是发射极e,而且可判定是P型管(N型管则相反).(4)二极管极性判别测试时选R×10K档,黑测试棒一端测得阻值小的一极为正极.万用表在欧姆电路中,红测试棒为电池负极,黑的为电池正极.注意:以上介绍的的测试方法,一般都用R×100,R×1K档,如果用R×10K档,则因该档用15V 的较高电压供电,可能将被测三极管的PN结击穿,若用R×1档测量,因电流过大(约90mA),也可能损坏被测三极管.四,技术规范量限范围灵敏度及电压降精度误差表示度直流电流0-0.05mA-0.5mA-5mA--50mA-500 mA-5A0.3V2.5以上量限的百分数计算直流电压0-0.25V-1V-2.5V-10V-50V-250V-500V-1000V-2500V20KΩ/V2.55以上量限的百分数计算交流电压0-10V-50V-250V(45-65-500Hz)-500V-1000V-2500V(45-65Hz)4KΩ/V5以上量限的百分数计算直流电阻R×1,R×10, R×100,R×1K,R×10KR×1中心刻度为16.5Ω2.5以标度尺弧长的百分数计算10以指示值的百分数计算音频电平-10d B~+22 d B0dB=1mw 600ΩhFE0~300hFE晶体管直流放大倍数电感20~1000H电容0.001~0.3uf五,注意事项1. 万用表虽有双重保护装置,但使用时仍应遵守下列规程,避免意外损失.(1)测量高压或大电流时,为避免烧坏开关,应在切断电源情况下,变换量限.(2) 测未知量的电压或电流时,应先选择最高数,待第一次读取数值后,方可逐渐转至适当位置以取得较准读数并避免烧坏电路.(3)偶然发生因过载而烧断保险丝时,可打开表盒换上相同型号的保险丝(0.5A/250V).2.测量高压时,要站在干燥绝缘板上,并一手操作,防止意外事故.3.电阻各档用干电池应定期检查,更换,以保证测量精度.平时不用万用表应将档位盘打到交流250V档;如长期不用应取出电池,以防止电液溢出腐蚀而损坏其它零件.。

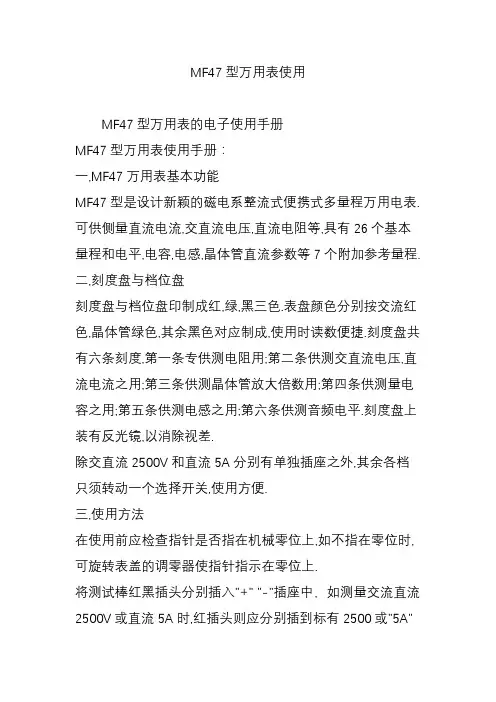

MF47型万用表使用MF47型万用表的电子使用手册MF47型万用表使用手册：一,MF47万用表基本功能MF47型是设计新颖的磁电系整流式便携式多量程万用电表.可供侧量直流电流,交直流电压,直流电阻等,具有26个基本量程和电平,电容,电感,晶体管直流参数等7个附加参考量程. 二,刻度盘与档位盘刻度盘与档位盘印制成红,绿,黑三色.表盘颜色分别按交流红色,晶体管绿色,其余黑色对应制成,使用时读数便捷.刻度盘共有六条刻度,第一条专供测电阻用;第二条供测交直流电压,直流电流之用;第三条供测晶体管放大倍数用;第四条供测量电容之用;第五条供测电感之用;第六条供测音频电平.刻度盘上装有反光镜,以消除视差.除交直流2500V和直流5A分别有单独插座之外,其余各档只须转动一个选择开关,使用方便.三,使用方法在使用前应检查指针是否指在机械零位上,如不指在零位时,可旋转表盖的调零器使指针指示在零位上.将测试棒红黑插头分别插入"+" "-"插座中，如测量交流直流2500V或直流5A时,红插头则应分别插到标有2500或"5A"的插座中.1、直流电流测量测量0.05~500mA时,转动开关至所需电流档,测量5A时,转动开关可放在500mA直流电流量限上而后将测试棒串接于被测电路中.2、交直流电压测量测量交流10~1000V或直流0.25~1000V时,转动开关至所需电压档.测量交直流2500V时,开关应分别旋转至交流1000V 或直流1000V 位置上,而后将测试棒跨接于被测电路两端.3、直流电阻测量装上电池(R14型2#1.5V及6F22型9V各一只).转动开关至所需测量的电阻档,将测试棒二端短接,调整零欧姆调整旋钮,使指针对准欧姆"0"位上,(若不能指示欧姆零位,则说明电池电压不足,应更换电池),然后将测试棒跨接于被测电路的两端进行测量.准确测量电阻时,应选择合适的电阻档位,使指针尽量能够指向表刻度盘中间三分之一区域.测量电路中的电阻时,应先切断电路电源,如电路中有电容应先行放电.当检查电解电容器漏电电阻时,可转动开关到R×1K档,测试棒红杆必须接电容器负极,黑杆接电容器正极.4、音频电平测量在一定的负荷阻抗上,用以测量放大极的增益和线路输送的损耗,测量单位以分贝表示音频电平与功率电压的关系式是:NdB=10log10P2/P1 =20log10V2/V1音频电平的刻度系数按0dB=1mW600Ω输送线标准设计.即V1=(PZ)1/2=(0.001*600)1/2=0.775VP2V2分别为被测功率或被测电压音频电平是以交流10V为基准刻度，如指示值大于+22 dB 时可以在50V以上各量限测量，其示值可按下表所示值修正. 量限按电平刻度增加值电平的测量范围10V-10~+22 dB50V14 dB+4~+36 dB250V28 dB+18~+50 dB500V34 dB+24~+56 dB测量方法与交流电压基本相似,转动开关至相应的交流电压档,并使指针有较大的偏转.如被测电路中带有直流电压成份时,可在"+"插座中串接一个0.1μf的隔离电容器.5、电容测量转动开关至交流10V位置,被测量电容串接于任一测试棒，而后跨接于10V交流电压电路中进行测量。

万用表—MF47(图解)1.1.表头的特点：表头的准确度等级为1级（即表头自身的灵敏度误差为±1％），水平放置，整流式仪表，绝缘强度试验电压为5000V。

表头中间下方的小旋钮为机械零位调节旋钮。

表头共有七条刻度线，从上向下分别为电阻（黑色）、直流毫安（黑色）、交流电压（红色）、晶体管共射极直流放大系数hEF（绿色）、电容（红色）、电感（红色）、分贝（红色）等。

1.2.档位开关：档位开关共有五档，分别为交流电压、直流电压、直流电流、电阻及晶体管，共24个量程。

1.3.插孔：MF47万用表共有四个插孔，左下角红色“＋”为红表棒，正极插孔；黑色“－”为公共黑表棒插孔；右下角“2500V”为交直流2500V插孔；“5A”为直流5A插孔。

1.4.机械调零：旋动万用表面板上的机械零位调整螺钉，使指针对准刻度盘左端的“0”位置。

2.读数：读数时目光应与表面垂直，使表指针与反光铝膜中的指针重合，确保读数的精度。

检测时先选用较高的量程，根据实际情况，调整量程，最后使读数在满刻度的2/3附近。

3.1.测量直流电压：把万用表两表棒插好，红表棒接“＋”，黑表棒接“－”，把档位开关旋钮打到直流电压档，并选择合适的量程。

当被测电压数值范围不确定时，应先选用较高的量程，把万用表两表棒并接到被测电路上，红表棒接直流电压正极，黑表棒接直流电压负极，不能接反。

根据测出电压值，再逐步选用低量程，最后使读数在满刻度的2/3附近。

3.2.测量交流电压：测量交流电压时将档位开关旋钮打到交流电压档，表棒不分正负极，与测量直流电压相似进行读数，其读数为交流电压的有效值。

4.测量直流电流：把万用表两表棒插好，红表棒接“＋”，黑表棒接“－”，把档位开关旋钮打到直流电流档，并选择合适的量程。

当被测电流数值范围不确定时，应先选用较高的量程。

把被测电路断开，将万用表两表棒串接到被测电路上，注意直流电流从红表棒流入，黑表棒流出，不能接反。

根据测出电流值，再逐步选用低量程，保证读数的精度。

万用表的使用方法及图解万用表（以105型为例）的表盘如右图所示。

通过转换开关的旋钮来改变测量项目和测量量程。

机械调零旋钮用来保持指针在静止处在左零位。

“Ω”调零旋钮是用来测量电阻时使指针对准右零位，以保证测量数值准确。

万用表的测量范围如下：直流电压：分5档—0-6V；0-30V；0-150V；0-300V；0-600V。

交流电压：分5档—0-6V；0-30V；0-150V；0-300V；0-600V ·直流电流：分3档—0-3mA；0-30mA；0-300mA。

电阻：分5档—R*1；R*10；R*100；R*1K；R*10K 测量电阻：--先将表棒搭在一起短路，使指针向右偏转转，随即调整“Ω”调零旋钮，使指针恰好指到0。

然后将两根表棒分别接触被测电阻（或电路）两端，读出指针在欧姆刻度线（第一条线）上的读数，再乘以该档标的数字，就是所测电阻的阻值。

例如用R*100挡测量电阻，指针指在80，则所测得的电阻值为80*100=8K。

由于“Ω”刻度线左部读数较密，难于看准，所以测量时应选择适当的欧姆档。

使指针在刻度线的中部或右部，这样读数比较清楚准确。

每次换档，都应重新将两根表棒短接，重新调整指针到零位，才能测准。

测量直流电压：--首先估计一下被测电压的大小，然后将转换开关拨至适当的V量程，将正表棒接被测电压“+”端，负表棒接被测量电压“-”端。

然后根据该挡量程数字与标直流符号“DC-”刻度线（第二条线）上的指针所指数字，来读出被测电压的大小。

如用V300伏档测量，可以直接读0-300的指示数值。

如用V30伏档测量，只须将刻度线上300这个数字去掉一个“0”，看成是30，再依次把200、100等数字看成是20、10既可直接读出指针指示数值。

例如用V6伏档测量直流电压，指针指在15，则所测得电压为1.5伏。

测量直流电流：--先估计一下被测电流的大小，然后将转换开关拨至合适的mA量程，再把万用表串接在电路中，如图所示。

MF-47型万用表操作程序（1）本操作程序以南京天宇牌“MF-47指针式万用表”为例，其它型号的机械式万用表可做参考。

一、准备程序：（1）打开万用表背面的电池盖板，按标示的电池极性分别正确装入2# 1.5V干电池和6F22 9V层迭干电池各一节，并盖好电池盖板。

（2）检查量程开关档位是否在ACV～1000V，不在则旋在ACV～1000V档位。

（3）将MF-47指针式万用表水平放置在桌上，待指针静止后检查指针指示在零位否，未在零位则取一合适的一字螺丝刀插入表头上带一字槽的灰色旋钮中，缓慢并以适当力量精心调整指针指在零位上。

（4）常规测量时，黑表笔插入左下角“COM”孔内；红表笔插入左下角“+”孔内。

（5）测量1000伏以上2500伏以下的交直流电压时，应将红表笔插入右下角“2500V”孔内，且量程开关旋至ACV～1000V或DCV 1000V档位，方可测量较高交直流电压。

（6）测量10A以下和0.5A以上的较大直流电流时，应将红表笔插入右下角“10A”孔内，且量程开关旋至DcmA500档位，方可测量较大直流电流。

大电流测量时注意测量时间不得超过10秒钟。

二、结束程序：（1）测量结束后，应检查量程开关档位是否在ACV～1000V，不在则旋在ACV～1000V档位。

（2）将红表笔和黑表笔以适当力量捏着表笔插头部位垂直拔下，不可抓表笔测量线拔插头。

并与万用表一起成套收好放好。

三、使用维护注意事项：（1）MF-47指针式万用表必须水平放置、平稳后方可使用。

（2）MF-47指针式万用表使用时应避开较强的电磁场环境；并且不可放在铁磁性金属物质上使用。

（3）MF-47指针式万用表使用时应避开高温、高湿、震动环境。

（4）MF-47指针式万用表长期不使用时，应将万用表内的干电池全部取出。

四、正确读取测量数值方法：（1）单眼从MF-47指针式万用表的刻度盘的正上方读取数值，并且当反射镜中的指针与万用表实际指针重合为一线时，对应的读数是正确测量获得的数值。
