路漫漫其修远兮，吾将上下而求索 - 百度文库CPS-21F变频恒压供水调节器使用说明书目录一、CPS-21F系列变频恒压供水调节器的特点 (1)二﹑控制器的产品规格及选型 (1)三、调节器的工作条件 (1)四﹑调节器示意图及说明 (2)五﹑端子说明 (2)六﹑功能代码一览表 (4)七﹑安装 (6)八﹑显示面板操作 (6)九、包装、运输和贮存 (8)一、CPS-21F系列变频恒压供水调节器的特点CPS-21F系列变频恒压供水调节器（以下简称为21F调节器）是我公司按照ISO9000质量体系的要求研发的调节器。
我们综合了十年来广大用户的需求，参照最新的标准，采用最新的单片机技术，结合高可靠性的设计，开发出的21F调节器具有高可靠性、高稳定性。
21F调节器的主要特点：1、五路模拟量输入（其中4路4~20mA电流输入，1路0~5V电压输入），10位AD采样，从而可实现单模拟量输入控制，叠压控制，以及液位、电机电流、温度等物理量的采集和相关控制；每路模拟量均可校零和调节增益。
2、1路模拟量输出（0~10V输出），可调节增益。
3、4路开关量输入。
4、6路开关量输出，与PLC接口方式灵活。
5、5种控制方式，可设定成P、I系数的比例积分调节方式，也可设定成模糊调节的控制方式，亦可完全手动控制；均可实现正反控制。
6、双排数码管显示，可同时显示多个物理量。
7、菜单分级显示，同时做到不用不显示，方便调试。
8、抗干扰能力强，使系统工作更可靠。
9、国际化的标准外形尺寸，便于安装。
二﹑控制器的产品规格及选型2.1产品规格型号C P S–21 F–□□功能代号（如：Ⅰ、Ⅱ等）C: C极输出E: E极输出F: F型21: 多泵系统，模糊控制变频恒压供水系统图1 调节器型号说明2.2 选型说明：21F调节器配合PLC控制，21F调节器完成对变频器的控制，PLC完成其它逻辑控制，二者通过开关量接口进行通讯。
2.2.1 CPS-21F-C□型调节器CPS-21F- C□调节器的开关量输出为C极输出，请参看第5.1节“接线图”（第2页）。
APKJKWF-21无功功率智能补偿控制器 安装使用说明书美 国 电 能 设 备 有 限 公 司America Electric Power Equipment Corp.目录1、注意 (3)2、装箱内容 (3)3、安全预防 (3)4、技术参数 (4)5、安装 (5)6、接线 (6)7、操作 (7)7．1 前面板功能介绍 (7)7．2异形符号说明 (7)7．3人机界面显示与操作 (8)1、注意：电气设备应该让有资格的专业人员进行安装、操作、使用、维护。
本说明书是针对经过培训的专业人员使用的操作手册，未按使用操作而造成不良后果，AEPEC公司将不负任何责任。
2、装箱内容：·智能无功补偿监控终端（含插拔式端子排）·随机物品包括：·安装卡（2个）·用户手册在打开产品包装时，请仔细检查是否有损坏，如有任何损坏请及时通知AEPEC公司或AEPEC授权合作伙伴，并请保留损坏的外包装。
如系AEPEC公司或AEPEC公司授权合作伙伴责任，将及时予以更换。
·本用户手册随大包装箱附送3、安全预防：这一章包含安装、服务和维护电子设备之前所必须要遵循的一些安全提示，应当仔细地阅读并且遵循以下列出的安全提示要点。
技术支持AEPEC联系信息：技术支持热线：(021) 5424 2071传真：(021) 5424 6357此处所提供的信息并没有把所描述的设备的所有细节都包括在内，也没有把安装、运行和维修时可能碰到的情况都考虑进去。
如果你需要了解更多的信息，或遇到此处所含的信息无法解决的特殊问题，请同AEPEC公司联系。
4、技术参数环境条件海拔高度：≤2500m工作温度：－30℃～+70℃存储温度：－25℃～+70℃周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀。
工作电源范围： 220VAC 50HZ重量：0.75Kg测量方式：交流采样测量电压：相电压测量电流：0～5A或0～1A测量功率因数：滞后0.200～超前0.200测量谐波：数字方式显示输入/出信号无功补偿输出：DC12V 30mA/支路报警输出：250V 5A 无源继电器干接点通讯接口数据：通讯口1 ：RS－232波特率：1200、2400、4800、9600、38400通讯口2 ：RS-485波特率：1200、2400、4800、9600、38400测量精度电压：±0.5% 功率：±1.0%电流：±0.5% 频率：±0.1%功率因数：±1.0%以上数据是根据预热10分钟后，以及1年内校准所得。
风机控制器（单速）AK210-SFJI产品说明书V1.02021.10.23目录一、产品型号说明 (3)二、系统简介 (4)三、系统参数描述 (6)四、显示信息及接线端口描述 (10)五、产品安装尺寸图 (15)一、产品型号说明订货完整型号：AK210-SFJI/T AC220(数码屏单速风机控制器带通讯功能）二、系统简介1、概述AK200-SFJI系列风机控制器适用于单速风机控制场合，产品设计简单、结构紧凑、安装方便等特点。
控制器与显示面板采用9针连接线进行连接，使用简单方便。
2、产品特点(1)、工作电压：AC220V（X0接线端L1-N电源输入端口）。
(2)、控制器输入输出端均可自定义。
(3)、内置相序保护（相序可设置正序ABC反序CBA或关闭），缺相，过压，欠压保护。
(4)、联动、故障报警内置联动和故障报警声响有明显区别，声响等级：＞65dB1m注：双层门需要外置联动和故障报警器。
(5)、操作方便、带密码电子锁a、需输入正确密码才可进行面板按键操作。
(6)：结构简单可靠a、替代传统的所有二次回路元器件，简化结构，提高生产效率。
b、采用穿心式电流互感器，准确采集电机电流，及时可靠地监控电机运行状态。
3、操作面板A区：数码显示屏区域B区：LED指示灯区域C区：按键操作区域D区：联动、故障声警区4、按键介绍按键名称按键图标按键功能启动/▲1、按【启动/▲】键启动风机；2、在参数设置界面，按【启动/▲】键为参数值加1，长按【启动/▲】键为参数值快速增加；停止/◄1、按【停止/◄】键停止高速风机；2、在参数设置界面，按【停止/◄】键为切换参数菜单后退；手动/▼1、按【手动/▼】键切换控制器为手动模式；2、在参数设置界面，按【手动/▼】键为参数值减1，长按【手动/▼】键为参数值快速减小；自动/►1、按【自动/►】键切换控制器为自动模式；2、在参数设置界面，按【自动/►】键为切换参数菜单前进；复位/ESC1、按【复位/ESC 】键为复位控制器状态；2、长按【复位/ESC 】键进入设置菜单。
描校旧底图总号底图总号签字日期描写标记更改文件号处数签字日期资料来源提出部门:编制校核审核标准审查审定批准第 1 页共11 页许继集团许继电源有限公司使用说明书FXJ-21电池电压巡检模块许继集团･许继电源有限公司XU JI POWER CO.,LTD.FXJ-21 电池电压巡检模块使用说明书许继电源有限公司XU JI POWER CO.,LTD.2008-12-02 版本：v1.0第 3 页共11 页1概述1.1 适用范围FXJ-21电池巡检管理单元是我公司结合多年直流设备制造经验，制造的网络式测量模块,测量范围包含了2V,6V和12V等级的电池,可以独立使用,也可以配合WZCK-21微机直流监控来使用.2 主要技术性能及参数2.1 环境参数2.1.1环境温度： -10 ℃ ---- +55 ℃2.1.2大气压力： 80 --- 110Kpa。
2.1.3相对湿度：不大于90％（25℃）。
2.1.4工作位置：垂直，最大斜度不大于5°。
2.1.5使用地点应具有防风沙、雨、雪的设施；无腐蚀性气体；无爆炸性气体的环境中。
2.1.6使用地点不允许有强烈的震动与冲击。
2.2性能和特点2.2.1 采用AVR单片机，运算速度快，可靠性高。
2.2.2 使用软件看门狗和BOD掉电检测，可极大的提高系统的稳定性及可靠性。
2.2.3 采用高精度积分型AD,测量精度高、抗干扰性能优异。
2.2.4 独立设置尾电池参数，方便电池分组及接线。
3 技术数据3.1精度：满量程±0.5 %3.2隔离电压：3000VDC（通讯、输入隔离）3.3通信接口：RS485,1位起始位+8位数据位+1位停止位3.4通信速率：9600bps3.5通信方式：问答式3.6通讯规约: 采用MODBUS RTU规约,规约详情参见附件2.3.7通信间隔时间：>200mS3.8工作电源:DC 90----260V 纹波系数不大于5%.4装置结构（示意图）描写描校旧底图总号底图总号签字日期图表 1 FKR-21结构示意图描 校 旧底图总号 底图总号 签 字 日 期描 写 第 4 页共 11 页5 系统概述 5.1指示灯在模块上有两个指示灯，一个是运行指示灯，另一个是通讯指示灯。
产品简介：FC221系列温控器主要用于中央空调采暖和制冷系统。
系统通过检测环境温度与设定温度进行比较产生控制信号，自动调节水阀开度，达到能量供需平衡，同时控制风机的开停状态。
本产品有5个继电器输出，用于控制三速风机及水阀。
电器参数：额定电压：24DC/AC负载电压：<3A测温度范围：1-50℃精度：±1℃（@21℃)输入：外置感温探头（NTC10K),窗磁，房卡，露点探头输出：2路（0-10V)模拟量输出和3路继电器输出工作环境：0-50℃外形尺寸:86*86*50mm注意事项：1、由专业技术人员安装，安装前请确认已经切断电源；2、本产品应安装在空气流通较好的常温环境里，远离热源，远离 门窗避免太阳直射。
3、安装时，不可在温控器上任意打孔，请勿用硬物撞击液晶显示 屏以及用猛力按压显示屏四周，以免液晶屏破裂；4、请严格按照接线图接线，否则有可能损坏温控器。
1、在安装及返修时，一定要确保温控器是处于关机状态；2、用一字螺丝刀插入，轻轻撬动即可分开前后盖，拔下显示板上 的16芯线。
3、将挂板固定在86底盒上；4、将电源板上的16芯线连接到面板上，扣上温控器前盖。
安装步骤：接线图：安装建议/尺寸(MM)GNDCOM GNDESI/DP OCCAC/DC 24Vmax.AC250V/5A12345678910111213141516NTC 10KA BLOMEHI AB(-)(+)功能描述：显示说明：通讯地址码1 (247)工厂默认值1通信接口RS485通信协议Modbus-RTU波特率4800bps/9600bps/19200bps/38400bps 字节8bit 校验码无校验奇校验偶校验工厂默认值工厂默认值无校验Modbus 通信停止位2bit9600bps上键下键开关机键模式键风速键风速等级符号制冷模式符号通风模式符号制热模式符号自动模式符号四段温区符号星期符号modbus通信冷水阀符号热水阀符号露点符号摄氏度符号防冻激活符号华氏度符号门磁符号延时符号按键锁节能符号故障提示符号警示符号内部或外部传感器故障符号管制符号设置温度房间温度WiFi图标时间显示或阀值显示定时开机符号定时关机符号电加热符号来电方式在设备启动期间，版本和类型号会在开始屏幕上短暂显示。

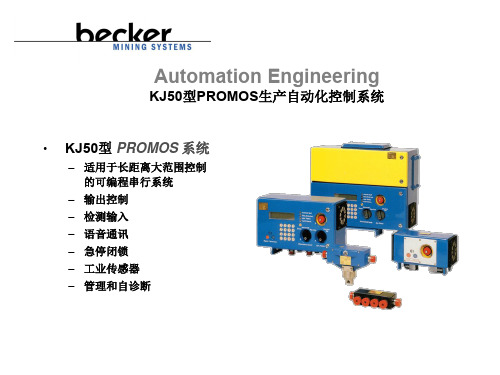

KJK3型辅助控制器1 概述1.1 KJK3型辅助控制器是KJ50型PROMOS监控系统中的主要产品，主要用于煤矿井下需要经常维修的地方，共有四个输入输出端口，每一端可连接一路传感器输入和一路执行元件的输出，其急停按钮用于在紧急情况下对设备（如电机）进行停机闭锁，还带有语音通讯、起车预警和故障报警、显示和信息查询等功能。
本产品适用于煤矿井下的有甲烷和煤尘爆炸性危险的环境中，不能单独使用，需与PROMOS系统配套使用。
共有两种类型：KJK3型辅助控制器KJK3A型辅助控制器（不带急停按钮）防爆型式为：矿用本质安全型。
防爆标志为：ExibI(150℃)。
其关联设备为KDW10型矿用直流稳压电源。
其配接设备为：KJF21型控制器KJJ10型控制接口KTK1型系列扩音电话KPG3型系列急停开关KFD1型系列线路终端KPA1型按钮KZD2型电控阀等等1.2 型号及其含义KJ K 3变型序号A登记序号控制器矿用监测、控制系统或设备¹¹其中变型序号：A 为不带急停按钮 1.3 使用环境及工作条件在下列环境条件下KJK3型辅助控制器应能正常工作： －工作环境温度：0～40℃；－平均相对湿度：不超过95％(+25℃)； －大气压力：（80～106）kPa ；－有甲烷和煤尘爆炸性危险的矿井环境中； －无破坏绝缘的腐蚀性气体的矿井中； －允许有溅水但无剧烈振动和冲击的地方。
2 结构特征与工作原理 2.1 结构特征KJK3型辅助控制器的外壳由厚钢板焊接而成的,壳体的最小厚度均不小于3mm,其中的零、部件有防锈防蚀处理,紧固件有防松动的措施。
2.2 外壳防护等级IP54 2.3 工作原理辅助控制器是PROMOS 系统为维修方便而设置的，通过它PROMOS 系统可以对控制信号进行手动操作，还可以在液晶显示屏上显示设备的工作状态，通过键盘可以查询设备的运行状态，其中的语音通讯、急停开关、智能I/O 部件的工作原理详见各自的使用说明书。
一、PROMOS控制系统原理1 工作原理：PROMOS系统上电后，控制器首先对急停和电话等非智能部件进行初始化查询，然后根据返回的信息，判断安全回路是否正常；对非智能部件初始化结束后，接着进行智能部件的初始化，以设置每一个I/O口的数据类型，如：开关量、模拟量、或频率量。
初始化完成以后，控制器每隔35 ms对非智能部件进行一次查询，并不断对智能部件进行令牌式查询。
智能部件通过I/O口采集的信息，首先由智能部件进行预处理，然后传给控制器，由控制器进行处理，决定是否进行某种动作，然后将指令传给智能部件，由智能部件控制执行单元来完成控制器的指令。
2 硬件说明KJF21A型控制器1 概述KJF21A型控制器是KJ50型PROMOS监控系统中的核心产品，是一种多功能可编程通用型控制器。
1.3 防爆型式：Ex ibI（＋150℃）1.4 关联设备：KDW10型矿用直流稳压电源。
1.5 配接设备为：KJF21型控制器KJJ10型控制接口KJK3型系列辅助控制器KTK1型系列扩音电话KPG3型系列急停开关KFD1型系列线路终端KPA1型按钮KPG2型开关KZD2型电控阀等等2 组成结构与工作原理2.1 外部结构其产品外形结构见图1控制器外形图(4)磁感应开关指示灯(5)外围设备错误指示灯(6)安全回路状态指示灯(7)维修状态指示灯(8)单机状态指示灯(9)被控设备运行指示灯(10)预警按钮(15)3#单台启停旋钮(16)备用单台启停旋钮(17)1#单台启停旋钮(18)2#单台启停旋钮(19)Linie右(20)AST口(21)Linie左(22)集中控制开关(23)控制方式开关(24)磁感应开关2.2内部结构2.CMA卡4.LINIE卡15.LINIE卡2X1.AST线NF语音通信功能X2.NF语音内部通信插座X3.前面板通信总线插座X4.PS2305S电源插座X5.AST2,AST3电源插座X6.PS2300电源AMP插座X7.AST1和LINIE外部电源插座X8.LINIE1左插座X9.LINIE1右插座X10.LINIE2左插座X11.LINIE2右插座X12.AST1插座X13.AST2插座X14.AST3插座X15.20MA串口A(SIO1)插座X16.20MA串口B(SIO2)插座S2 PS2501模块和AST光缆连接开关H1-H10 发光指示灯2.2.3 串行接口：控制器有两个串行接口SIOⅠ(B)和SIOⅡ(A),按通讯方式可选择20mA，通信距离A口：1000M，B口：2000M20mA外系统设备接口2.3.2 通讯波特率的设定KDW10型矿用直流稳压电源1 概述1.1KDW10型矿用直流稳压电源（以下简称电源）是PROMOS系统中的关键产品，为PROMOS系统提供本安电源，适用于煤矿井下的有甲烷和煤尘爆炸性危险的环境中，其防爆型式为：矿用隔爆兼本安型。
KJF21型控制器1 概述KJF21型控制器是KJ50型PROMOS监控系统中的核心产品，是一种多功能可编程通用型控制器。
1.1 控制器的主要功能－程序存贮和处理；－集中控制台；－语音通讯、预警发生、故障报警；－急停和闭锁；－信息显示；－参数设置；－系统网络终端或服务器。
1.2 型号及其含义KJ F 21登记序号分站设备矿用监测、控制系统或设备1.3 防爆型式：Ex ibI（＋150℃）1.4 关联设备：KDW10型矿用直流稳压电源。
1.5 配接设备为：KJF21型控制器KJJ10型控制接口KJK3型系列辅助控制器KTK1型系列扩音电话KPG3型系列急停开关KFD1型系列线路终端KPA1型按钮KPG2型开关KZD2型电控阀等等1.6 适用环境－工作环境温度：0－40℃；－平均相对湿度：不超过95％(+25℃)；－大气压力：80－106 kPa；－有甲烷和煤尘等爆炸性危险的矿井中；－无破坏绝缘的腐蚀性气体的环境中；－允许有溅水但无剧烈振动和冲击的地方。
－在安装贮运期间允许承受加速度为50m/s2的振动和峰值加速度不超过500m/s2的冲击。
2 组成结构与工作原理2.1 外部结构产品外形结构见图1控制器外形图(1)显示器(2)键盘(3)被控设备运行指示灯(4)安全回路状态指示灯(5)外围设备错误指示灯(6)磁开关动作指示灯(7)磁感应开关(8)急停开关2-1-2(9)前门锁孔 (10)控制方式开关 (11)集中控制开关 (12)讲话按钮 (13)麦克风 (14)预警按钮 (15)扬声器 (16)linie 左 (17)AST 口 (18)linie 右 2.2 内部结构2.2.1 主要部件:控制单元PE2105由框架PE2175和底板,总线卡以及框架主板组成,框架上安装了下列卡:CPU 卡 PE2120 MIO 卡 PE2145 存贮卡 PE2155 Linie 卡(总线卡) PE2160 一个AST 插座 二个Linie 插座 NF 扩音电话模块底板上有LED 显示,通过底板把所有卡和插接件连接在一起。
前面板PE2200(在旋转门上):面板上带有麦克风、预警按钮.(详见多功能组合件部分的NF 卡)。
急停和闭锁: (见急停和闭锁开关资料)。
设备控制:－1个工作方式开关: 带一个绿色发光二极管,三个操作位置－1个起/停车开关: 带一个红色发光二极管,三个操作位置－1个磁感应开关: 磁式开关－16键: 为基础键，可自由设置－4个发光二极管: 2个黄 1个绿 1个红发光二极管和开关的功能可以由用户在编程中自由定义.2.2.2 信息显示：显示器组件是由液晶显示器和16个按键组成，可以通过显示器来查询设备状态。
终端键有以下两种功能：基础键：在显示中要显示的内容，由用户定义，15个键(不包括：“ｉ”键)被定义为控制功能。
“ｉ”键：在实际工作中，使用“i”键，可以成功地进入资料显示功能，利用这个键可以显示整个系统中支配的实际信息。
组成原理图2-1-42.2.3 串行接口：控制器有两个串行接口SIO Ⅰ(B)和SIOⅡ(A),按通讯方式可选择20mA或V24/RS232，见MIO卡。
20mA外系统设备接口2.2.4 接插件配置：底板X1 Ast X4 Linie 左X5 linie 右x9 NF语言通讯1 +12V 1 NF 1 NF 1 +12V2 GND地 2 NF 2 NF 2 NF3 Daten数据 3 Fern-Reset 3 Fern-Reset远程复位 3 GND地4 nc空 4 nc 4 nc 4 NF5 SKR+ 5 LRX-L1 5 LTX-R16 SKR- 6 LRX-L2 6 LTX-R27 NF 7 LTX-L2 7 LRX-R28 NF 8 LTX-L1 8 LRX-R1通讯口X2 V24X6/X7 20mA1 +12V 1 +12V TXA+,TXB+2 GND地 2 GND地 RXA-,RXB-SIOI SIOI3 TXDB 3 TXB-5 RTSB 5 RXB+7 RXDB SIO IISIO II 4 TXA-4 TXDA 6 RXA+6 RTSA8 RXDA前面板1 SKR+安全回路GND (5V)地X3 电源2 SKR- 19 SKR+ 1 E1 输入5 +5V 25 ADR0 2 Reset复位6 SEL0 26 ADR1 3/4/15/16 +5V7 SEL1 27 ADR2 25/6/17/18 ND(+5V)地(+5V)8 SEL2 28 ADR3 7/8/22 nc9 SEL3 29 STB Tast STB键9 A1 输出10 D6 30 D5 10 A1/A2对输出1/211 D4 31 D3 11/23/24 GND(+12V)12 D2 32 D1 12/23/25 GND(+12V)13 D0 33 D7 14 E2 输入214 OE KBD Schalt.Ruck 开关复位15 STB Latch 37 SKR-出线口Ast Linie 左Linie 右1 Saten数据 1 Fern-Reset 远程 1 Fern-Reset远程复位2 SKR+ 2 LRX-L1 复位 2 LTX-R13 SKR- 3 LRX-L2 3 LTX-R24 NF 4 LTX-L1 4 LRX-R15 GND 地 5 NF 5 NF6 NF 6 LTX-L2 6 LRX-R27 +12V 7 NF 7 NF2.3 PE2120 CPU卡CPU卡是控制器的核心部件，它是系统程序和用户程序的存贮器和处理器，主CPU为68009 16位高速芯片。
通讯口和外部设备采用RS232通讯方式。
存贮器容量：256K2-1-6CPU卡外形图CPU卡功能原理图2.3.1 前面板的复位键的使用按复位键，主机产生一个中断，主机保护数据，然后对整个控制器产生一个复位。
2.3.2 通讯波特率的设定波特率 X72.4 KBd 4.8 KBd 9.6 KBd 19.2 KBd 38.4 KBd 123 标准位置45680092-1-82.4 PE2145 MIO 卡MIO 卡外形图2.4.1 作用－和AST 线相连，是AST 设备和CPU 之间的转换接口； －和控制器的前面板进行数据交换；－产生预警信号，和AST 线及linie 线的NF 线相连； －带有串行口，用于和外系统交换数据； －产生提供SKR 安全回路交流电压。
MIO 卡功能原理图2.4.2 预警声音的调整， 顺时针方向调R94电阻，预警声音放大。
MIO 卡元件布置图2.4.3 串行接口MIO 卡可以提供两个串行接口，可选20mA 或V24/R232，被称做SIO I 和SIO II ，可以选择下列软件。
PC －Contrul 图形显示软件 BB2444 矿山通用接口软件DSI 西门子DS2接口模块的接口软件MIO 卡通讯线路图2.4.4 SIO I 和SIO II 地址设定 例：S1设置2上，S2设置6 SIO I 号码 26 SIO II 号码27开关 地址S1 101S2 1002-1-102.4.5 通讯波特率设定2.5 PE2160 linie 卡 作用：－信号放大 －安全耦合LINIE 卡外形图LINIE 卡功能原理图如果控制器不带电，linie 线经继电器K1的跨接，而使左右通讯线相连，可以完成本控制器不工作时，其它控制器正常通讯。
2.5.1 控制器的接线每台控制器有左右两个通讯口，即linie 左和linie 右，两台设备相连时，用双绞线将一台控制器的左和另一台控制器的右连接起来。
LINIE 线连线图2.5.2 设备号的设定前面板有一台数码开关，用于设定控制器的设备号，如果有两个linie 卡安装在1个控制器里，每一个linie 卡还将有自已的内部地址。
LINIE 卡元件布置图2.5.3 通讯波特率的设定2.5.4 如果系统里有二块以上的LINIE卡，每块LINIE卡都有自己的地址，在控制器里LINIE卡的地址是3。
on off2.5.5 如果控制器所用电源的容量不能满足本身及AST设备要求，可采用linie卡单独供电。
2-1-122.6 PE2155 存储器卡作用：扩充64K存储容量。
存储器卡功能原理图3 主要技术特征－供电电压：DC 5V/DC 12V－工作电流：1A/400mA－linie线通讯波特率：38.4k bit/s, 19.2k bit/s 9.6k bit/s, 4.8k bit/s可选－AST线：一般为2.4k bit/s－可管理智能部件个数：63个－可管理非智能部件个数：255个－输入输出口：512个－AST线最大长度：3000m－电源芯线分布参数：L≤0.78mH/kmC≤85nF/kmR≥3Ω/km（单芯）－通讯线分布参数： L≤0.60mH/kmC≤85nF/kmR≥3Ω/km（单芯）4 尺寸、重量4.1 外形及安装尺寸外形尺寸：500×350×200mm安装尺寸：480×268mm 安装用4× 10重量：约20kg5 电源线连接卡)AST连接：采用BN41 .. 七芯插接系统相连linie连接：采用BN41 .. 七芯插接系统相连6 使用使用前在地面需进行整机调试后方可下井，调试好的控制器接通电源后，即可使用。
7 保养、维护7.1 维修时，仪器仪表的外壳应接地，电烙铁也要接地。
7.2 维修时，不得改变原电路参数及元件型号和规格参数。
7.3 因线路板中许多元件的焊接采用贴装技术，且又经过浇封处理，所以维修时应千万小心，最好由供货厂家维修，以确保产品质量。
7.4 维修后上双层保护漆。
7.5 控制器内多为插接结构，检修更换时，严禁带电插拔。
8 贮存、运输8.1 包装后的控制器可以在－10℃～＋40℃，相对湿度不超过90％的环境中贮存一年以上。
8.2 运输时应避免剧烈冲击。
8.3 包装好的控制器在避免直接淋雨的情况下可采用水、陆空运。
9 随机文件随机装有：使用说明书产品合格证装箱单2-1-14。
