电伴热安装与操作安装的准备:1)所有伴热电缆均须进行电路连续性和绝缘性能的测试,不符合规定的不能使用。
2)电气设备和控制设备均须进行外观检查,有变形、有裂纹,器件不全又无法修复的,不能使用。
3)安装前,应先按照电件热系统图,逐一核对管道编号,确认无误后,才能进行安装。
4)没有产品标记,或标记模糊不清,无法辨认的产品,不能安装。
5)电伴热系统安装前,被伴热管道必须全部施工完毕,并经水压试验(或气密试验)检查合格。
第一章:温控伴热电缆的安装与测试(一)设计图(二)施工前应有一份完整的设计图,图中应包括以下各项资料:(三)1、线路编号,供电点用长方格表示。
(四)2、线路所需电热带型号及长度。
(单位:米)(五)3、每米管道长度所需电热带长度(单位:米)即缠绕系数。
(六)4、每个阀门所需用电热带长度。
(单位:米)(七)5、伴热系统配套材料附件清单。
(八)6、温控系统配件清单。
7、施工时所需材料清单。
8、设计考虑参数和所采用保温材料规格。
(二)施工前准备工作(A)管道系统1、管道系统与配备都已施工完毕。
2、防锈防腐涂层已干透。
3、管道系统施工规范与设计图中所示一致。
4、锉去所有毛刺和利角。
(B)电热带和配件1、电热带表面有否损破。
2、电热带的绝缘性能良好(要求用摇表在1000VDC测试时绝缘电阻为≥20MΩ)。
3、电热带与所有配件的型号与设计要求一致。
(C)现场准备1、将一卷电热带与卷筒放置于一支架上,并放置在线路其中一端附近。
2、沿管道布电热带,并避免:*将电热带放置于毛刺和利角上。
*用力拉扯电热带。
*脚踏或重物放置电热带上。
(三)单根电热带施工法1、玻璃纤维压敏胶带或铝胶带每隔约50Cm处将电热带固定于管道上。
2、平敷时尽可能将电热带附在管道的下45度侧方。
3、在线路的第一供电点和尾端各预留1m长的电热带。
4、按设计图所示[缠绕系数]布线(系数为整数应平敷以利减少接点)。
5、所有散热体(如支架、阀门、法兰等)应按设计图要求预留所需电热带长度,将此段电热带缠绕于散热主体上并固定。
如何安装及使用电伴热带电伴热带是一种用于加热管道、容器和设备的热电偶件,它可以有效地加热需要保温的管道,以防止其结冰或过冷。
在本文中,我将为您介绍如何安装和使用电伴热带,并提供一些注意事项和安全建议。
一、安装电伴热带1.准备工作在安装电伴热带之前,您需要进行以下准备工作:-确定需要保温的管道的长度和直径。
-根据保温要求选择合适的电伴热带产品。
-准备好所需的安装工具和材料,如绝缘带、防水胶带和连接头等。
2.安装步骤按照以下步骤安装电伴热带:步骤一:清洁管道表面使用清洁剂或布清洁管道表面,确保其光滑、干燥、符合安装要求。
步骤二:固定伴热带将电伴热带沿管道的长度均匀地缠绕在管道上,并使用绝缘带或胶带将其固定在管道上。
确保电伴热带与管道紧密贴合,避免产生间隙。
注意不要过分拉伸电伴热带,以免影响使用效果。
步骤三:连接电源将电伴热带的电源线连接到适配器或主控箱,根据提供的接线图进行正确的接线。
步骤四:测试电伴热带将电源连接到适配器或主控箱,开启电源,确保电伴热带能正常工作。
您可以用手触摸电伴热带表面,确认其是否受热。
请注意不要使用手直接接触电伴热带,以免烫伤。
二、使用电伴热带的注意事项1.安全使用电源-在使用电伴热带之前,请确保电源电压与电伴热带的额定电压相匹配。
-不要使用受损的电源线或插头。
-不要同时连接多个电伴热带,以免电源过载。
-在使用结束后及时关闭电源,避免长时间的空载运行。
2.防水处理为了确保电伴热带的安全使用,您需要进行防水处理。
使用防水胶带或胶水将连接头和电伴热带的接头部分进行紧密包裹,以防止水分渗入导致短路或电伴热带损坏。
3.定期检查定期检查电伴热带的工作状态,包括连接头的紧固情况、电源线和电伴热带的损坏情况等。
如果发现任何问题,及时修复或更换电伴热带。
4.遵循使用规范请确保按照电伴热带的使用规范使用,并遵循相关安全操作规程。
如果您对操作不熟悉,可以请专业人员进行安装和维修。
总结:电伴热带是一种有效的加热设备,可以帮助保温管道和设备,防止结冰或过冷。
上海仕顶电伴热带安装说明
1、电伴热带的设计以符合工艺要求为原则,充分考虑防爆、腐蚀等情况,使用自调控电伴热系统。
2、电伴热系统所在现场的设备应能满足使用地的气相、地址条件、防爆等级、最高暴露温度耐受要求等,特别要注意沙尘暴对电伴热设备的影响。
3、在电伴热供电电压和频率在一定范围变化时,确保电伴热系统也能长期稳定可靠运行。
4、电伴热选型前必须进行实际的软件模拟结算,计算结果必须有散热量数据。
5、电伴热、电源接线盒和电气连接盒等所有设备材料均需要符合IEC标准;电伴热系统的标识安装IEC/NEC标准的相关要求执行。
6、电伴热的防爆等级为ExeⅡBT2;电源接线盒及电气连接盒防爆等级为ExeⅡCT4。
7、伴热电缆及附件设计使用寿命在20年以上,有安全使用10年的质量保证。
8、伴热电缆稳定性要好,从10℃-260℃间循环600次以上电缆发热量维持在90%以上。
9、电伴热在安装前、安装后及通电前均应测量绝缘性能。
电伴热带安装与使用说明书精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-电伴热安装与操作安装的准备:1)所有伴热电缆均须进行电路连续性和绝缘性能的测试,不符合规定的不能使用。
2)电气设备和控制设备均须进行外观检查,有变形、有裂纹,器件不全又无法修复的,不能使用。
3)安装前,应先按照电件热系统图,逐一核对管道编号,确认无误后,才能进行安装。
4)没有产品标记,或标记模糊不清,无法辨认的产品,不能安装。
5)电伴热系统安装前,被伴热管道必须全部施工完毕,并经水压试验(或气密试验)检查合格。
第一章:温控伴热电缆的安装与测试(一)设计图(二)施工前应有一份完整的设计图,图中应包括以下各项资料:(三)1、线路编号,供电点用长方格表示。
(四)2、线路所需电热带型号及长度。
(单位:米)(五)3、每米管道长度所需电热带长度(单位:米)即缠绕系数。
(六)4、每个阀门所需用电热带长度。
(单位:米)(七)5、伴热系统配套材料附件清单。
(八)6、温控系统配件清单。
7、施工时所需材料清单。
8、设计考虑参数和所采用保温材料规格。
(二)施工前准备工作(A)管道系统1、管道系统与配备都已施工完毕。
2、防锈防腐涂层已干透。
3、管道系统施工规范与设计图中所示一致。
4、锉去所有毛刺和利角。
(B)电热带和配件1、电热带表面有否损破。
2、电热带的绝缘性能良好(要求用摇表在1000VDC测试时绝缘电阻为≥20MΩ)。
3、电热带与所有配件的型号与设计要求一致。
(C)现场准备1、将一卷电热带与卷筒放置于一支架上,并放置在线路其中一端附近。
2、沿管道布电热带,并避免:*将电热带放置于毛刺和利角上。
*用力拉扯电热带。
*脚踏或重物放置电热带上。
(三)单根电热带施工法1、玻璃纤维压敏胶带或铝胶带每隔约50Cm处将电热带固定于管道上。
2、平敷时尽可能将电热带附在管道的下45度侧方。
3、在线路的第一供电点和尾端各预留1m长的电热带。
如何安装及使用电伴热带电伴热带是一种利用加热电缆或电伴热带帮助保温、防冻的装置。
它可以用于各种管道、容器、设备等的加热和保温。
下面将详细介绍电伴热带的安装及使用。
第一部分:电伴热带的安装1.准备工作在安装电伴热带之前,需要进行一些准备工作。
首先要确定需要加热或保温的管道或容器的尺寸和长度。
其次,需要确定所需的电伴热带的型号和规格。
最后,需要准备一些安装所需的材料和工具,如电伴热带、绝缘胶带、金属带、电缆固定器等。
2.安装电伴热带首先,将电伴热带沿着需要加热的管道或容器进行固定。
可以使用绝缘胶带或金属带将电伴热带固定在表面上。
确保电伴热带与管道或容器的表面有良好的接触。
接下来,将电伴热带的两端接入电源。
通常,电伴热带的一端会带有插头,可以直接插入电源插座。
另一端则需要使用电缆固定器将其固定在管道或容器上。
最后,使用绝缘胶带或其他绝缘材料对电伴热带进行绝缘处理,以确保安全使用。
第二部分:电伴热带的使用1.开启电源在正式使用电伴热带之前,需要先确保电源供电正常。
可以通过插头的灯泡指示灯或其他显示器来确认电源是否连接正确。
2.设置温度电伴热带通常具有温度控制功能,可以通过调节温控器来设置温度。
根据需要加热或保温的要求,将温度设置到适当的范围。
3.监控和维护使用电伴热带期间需要进行定期监控和维护,以确保其正常运行。
可以观察电伴热带的发热情况,如果发现发热不均匀或异常现象,需要及时检查和修复。
另外,还需要定期检查插头和接线是否松动,以及电缆是否损坏。
4.关闭电源在使用结束或不需要加热或保温时,需要将电源关闭。
可以通过拔掉插头或关闭开关来切断电源。
总结:安装和使用电伴热带需要注意以下几点:准备工作要充分、安装要固定牢固、绝缘要处理完善、温度要根据需要设置、监控和维护要定期进行、电源要及时关闭。
通过正确安装和使用电伴热带,可以有效地实现管道和容器的加热和保温,确保设备正常运行,并延长使用寿命。
在安装和使用过程中,务必要按照相关的安全操作规范进行操作,以确保安全和可靠性。
电伴热带使用说明书一、产品简介本产品是一种自限温电伴热带,用于管道和设备的加热保温。
它由两根平行的不锈钢芯线和绝缘护套组成,具有热效率高、使用寿命长、安装方便等特点。
本产品适用于各种管道和设备的加热保温,特别是在潮湿、腐蚀、粉尘等环境下,能有效地防止管道和设备的腐蚀和结露。
二、使用说明1. 安装前的准备工作:- 检查电伴热带是否完好,绝缘层是否有破损。
- 根据管道和设备的尺寸和长度,选择合适的电伴热带型号和长度。
- 清理管道和设备的表面,确保没有灰尘、油污、积水等杂物。
2. 安装方法:- 将电伴热带沿着管道或设备敷设,用铝箔胶带或不锈钢扎带固定在管道或设备上。
- 电伴热带的敷设长度应根据管道和设备的实际情况进行计算,一般为管道和设备长度的 1.5-2 倍。
- 电伴热带的尾端应留有一定的余量,以方便以后的维护和更换。
3. 电源连接:- 将电伴热带的电源输入端与电源连接,连接方式应根据电伴热带的型号和规格选择合适的电源连接器。
- 电源连接器的输出端应与电源线连接,电源线的长度应根据实际情况进行计算,一般为电伴热带长度的 1.5-2 倍。
4. 调试:- 接通电源后,检查电伴热带是否正常工作,是否有过热、异味等异常情况。
- 如果电伴热带工作正常,可以进行保温工作。
5. 维护和保养:- 定期检查电伴热带的绝缘层是否有破损,如有破损应及时更换。
- 定期清理电伴热带表面的灰尘、油污等杂物,保持电伴热带的清洁和干燥。
- 不要在电伴热带上放置重物或挤压,以免损坏电伴热带。
- 不要随意拆卸电伴热带,如需拆卸,应由专业人员进行操作。
三、注意事项1. 电伴热带应安装在干燥、通风、无积水的地方,避免阳光直射和高温环境。
2. 电伴热带应远离易燃、易爆物品和腐蚀性物质,以免引起火灾或损坏电伴热带。
3. 电伴热带应与电源连接可靠,避免出现短路或断路等情况。
4. 电伴热带应避免与管道或设备的金属部分直接接触,以免引起电击或短路。

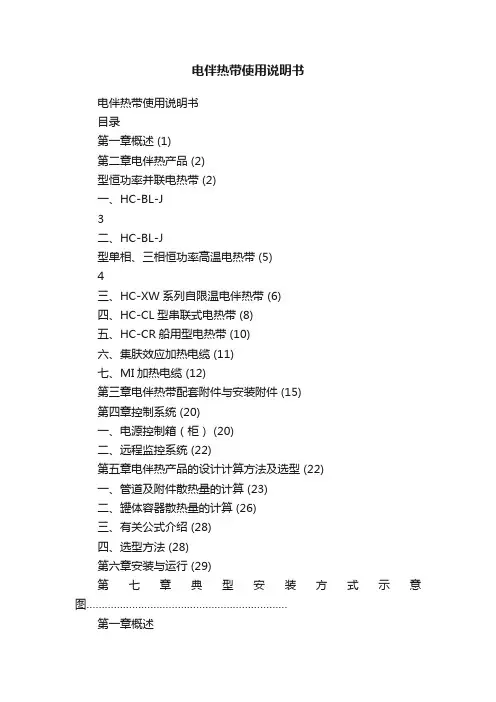

电伴热带使用说明书电伴热带使用说明书目录第一章概述 (1)第二章电伴热产品 (2)型恒功率并联电热带 (2)一、HC-BL-J3二、HC-BL-J型单相、三相恒功率高温电热带 (5)4三、HC-XW系列自限温电伴热带 (6)四、HC-CL型串联式电热带 (8)五、HC-CR船用型电热带 (10)六、集肤效应加热电缆 (11)七、MI加热电缆 (12)第三章电伴热带配套附件与安装附件 (15)第四章控制系统 (20)一、电源控制箱(柜) (20)二、远程监控系统 (22)第五章电伴热产品的设计计算方法及选型 (22)一、管道及附件散热量的计算 (23)二、罐体容器散热量的计算 (26)三、有关公式介绍 (28)四、选型方法 (28)第六章安装与运行 (29)第七章典型安装方式示意图…………………………………………………………第一章概述所谓电伴热是用电热来补偿被伴热体(容器、管道等)在工艺生产过程中的热量损失,以维持最合适的介质工艺温度,其温度高低以介质流动阻力最小、生产效率最高、耗电最少和综合费用最低为目的,以最佳传热分布及低功耗为原则,发热形式是沿长度方向或大面积均匀放热、温度梯度小、温度稳定,适合长期使用。
产品是高新技术产品,是传统的热水伴热、蒸汽伴热的取代品,是绿色无污染的环保产品。
一、电伴热特点●节能显著、能耗低;●体积小、可靠性高、寿命长、适用范围广;●设计、安装、维护简单;●无“跑”、“冒”、“滴”、“漏”等现象,无任何污染;●伴热温度不受季节、介质等因素影响,根据要求自动调整;●工程投资回收周期短;●易于实现集中自动化控制。
二、节能效果●电伴热体积小、接触面积大、传输损失小,而蒸汽伴热和热水伴热需加伴热管线接触传递热量,传输热损失大。
●电伴热能保证首尾端发热均匀,而蒸汽和热水伴热为了保证尾端的热值,必须提高首端的发热量,会使首端和沿途的热量出现过补偿,浪费大量热能。
●电伴热能进行自动控制,而蒸汽和热水伴热难以按管道温度变化自动跟踪调节伴热发热量,以适应季节和昼夜环境温度变化以及首尾端和沿途各处温度变化引起的过量热补偿。
电伴热安装运行维护注意事项电伴热是一种应用于供暖系统的新型加热技术,具有高效、环保、安全等特点。
为了确保电伴热的正常运行和安全使用,下面给出一些安装、运行和维护的注意事项。
一、安装注意事项:1.安全第一:在安装电伴热之前,必须确保所有电源都已切断,以免发生触电事故。
2.专业安装:应聘请具备相关经验和资质的专业人士进行电伴热的安装,确保安装过程符合相关安全标准。
3.导热性能:在安装电伴热之前,要确保墙壁或地面具有足够的导热性能,以确保电伴热的加热效果。
4.安装位置:电伴热应安装在墙壁或地面的内侧,避免受到外部环境的直接冲击。
5.材料选择:在安装电伴热时,要选择符合国家标准的材料,确保质量可靠,耐高温、耐腐蚀。
二、运行注意事项:1.连接电源:在运行电伴热之前,需要将电伴热正确接入电源,确保电源稳定,频率匹配,并且接线牢固可靠。
2.温度控制:电伴热应配备温度控制器,通过调节温度控制器的设置,可实现温度的自动控制。
3.预热时间:在冷启动电伴热之前,应根据情况设置适当的预热时间,以避免温度过快升高导致损坏。
4.防水防潮:电伴热设备应避免接触水源,并注意防潮措施,以防止发生短路和电路故障。
5.安全用电:在使用电伴热时,要注意用电安全,避免超负荷使用电源,以免引发火灾或其他安全事故。
三、维护注意事项:1.定期检查:电伴热使用一段时间后,应定期检查设备的使用情况,确保设备正常运行,并及时发现和解决问题。
2.清洁维护:定期清洗电伴热设备,防止灰尘和污垢积累,降低发热效果,还要定期检查电伴热设备的连接线路是否松动。
3.绝缘防护:定期检查电伴热的绝缘性能,确保绝缘层完好且可靠,避免漏电和触电的风险。
4.预防故障:定期进行设备维护,检查电伴热设备的接线、接头等部分是否松动,及时解决潜在故障隐患,防止设备发生故障。
5.保养记录:维护时应做好记录,记录维护时间、维护内容和维护人员,以便于日后的查询和分析。
总之,电伴热的安装、运行和维护需要注重安全、合理使用和定期检查。
电伴热带安装规范引言电伴热带是一种通过电能产生热能的设备,广泛应用于工业、建筑等领域。
为了确保电伴热带的使用效果和安全性,有必要按照一定的安装规范进行安装。
本文将介绍电伴热带的安装规范,包括安装地点选择、安装方法、配套设备安装等方面。
一、安装地点选择1. 选择平整、无腐蚀、无振动的场所作为电伴热带的安装地点,确保设备的稳定性和安全性。
2. 避免安装在易燃、易爆物质周围,并与其他设备保持一定的安全距离。
二、安装方法1. 在安装前,应先进行安装环境的检查,确保环境无障碍,设备安装无妨碍。
2. 安装时,在设备的上方和周围应保留足够的空间,以便日后的维护和检修。
3. 根据设备的使用要求,选择合适的安装方式,一般可采用直接嵌入、固定装置、导轨安装等方式。
4. 使用专业工具和合适的安装材料,确保设备的牢固和稳定。
三、电气安装1. 在进行电伴热带的电气安装前,必须切断电源,并使用专业工具进行安全检测。
2. 使用符合要求的电缆和接线端子,确保电气连接的可靠性和安全性。
3. 根据设备的功率和电压等要求,选择合适的电源线,避免线缆过长或过短。
4. 若有多个电伴热带需同时安装,应合理进行线路的划分和布置,避免过载和短路等问题。
四、保护措施1. 安装过程中,应使用防水、防潮等措施,确保设备不受潮湿环境的影响。
2. 根据环境特点,选用合适的外壳或保护罩,保护设备免受外界物体的损害。
3. 严禁设备受到重物的挤压和冲击,避免设备损坏或发生事故。
五、配套设备安装1. 根据设备的使用要求,安装相应的控制系统,包括温度控制器、电源保护装置等。
2. 安装温度传感器时,应选择合适的位置,确保能够准确感知温度变化。
3. 若需要安装连接管路、阀门等辅助设备,应按照相关规范和标准进行安装,保证系统的完整性和安全性。
六、验收及检测1. 安装完成后,必须进行设备的验收和检测,确保设备安装符合规范要求。
2. 进行电气安全测试,包括接地电阻测试、绝缘电阻测试等,确保电气安装的可靠性。
电伴热安装与操作安装的准备:1〕所有伴热电缆均须进展电路连续性和绝缘性能的测试,不符合规定的不能使用。
2〕电气设备和控制设备均须进展外观检查,有变形、有裂纹,器件不全又无法修复的,不能使用。
3〕安装前,应先按照电件热系统图,逐一核对管道编号,确认无误后,才能进展安装。
4〕没有产品标记,或标记模糊不清,无法识别的产品,不能安装。
5〕电伴热系统安装前,被伴热管道必须全部施工完毕,并经水压试验〔或气密试验〕检查合格。
第一章:温控伴热电缆的安装与测试(一)设计图施工前应有一份完整的设计图,图中应包括以下各项资料:1、线路编号,供电点用长方格表示。
2、线路所需电热带型号及长度。
〔单位:米〕3、每米管道长度所需电热带长度〔单位:米〕即缠绕系数。
4、每个阀门所需用电热带长度。
〔单位:米〕5、伴热系统配套材料清单。
6、温控系统配件清单。
7、施工时所需材料清单。
8、设计考虑参数和所采用保温材料规格。
〔二〕施工前准备工作〔A〕管道系统1、管道系统与配备都已施工完毕。
2、防锈防腐涂层已干透。
3、管道系统施工规与设计图中所示一致。
4、锉去所有毛刺和利角。
〔B〕电热带和配件1、电热带外表有否损破。
2、电热带的绝缘性能良好〔要求用摇表在1000VDC测试时绝缘电阻为≥20MΩ〕。
3、电热带与所有配件的型号与设计要求一致。
〔C〕现场准备1、将一卷电热带与卷筒放置于一支架上,并放置在线路其中一端附近。
2、沿管道布电热带,并防止:*将电热带放置于毛刺和利角上。
*用力拉扯电热带。
*脚踏或重物放置电热带上。
〔三〕单根电热带施工法1、玻璃纤维压敏胶带或铝胶带每隔约50Cm处将电热带固定于管道上。
2、平敷时尽可能将电热带附在管道的下45度侧方。
3、在线路的第一供电点和尾端各预留1m长的电热带。
4、按设计图所示[缠绕系数]布线〔系数为整数应平敷以利减少接点〕。
5、所有散热体〔如支架、阀门、法兰等〕应按设计图要求预留所需电热带长度,将此段电热带缠绕于散热主体上并固定。
自控温电伴热带使用说明自控温电伴热带是一种用于加热管道、储罐、容器等设备的电加热装置。
本文将介绍如何正确安装、使用和维护自控温电伴热带,以确保其安全、高效的运行。
1. 安装在安装自控温电伴热带之前,请确保断电,并遵循以下步骤:- 清洁安装表面:确保安装表面干净、光滑,无灰尘、油污或其他污物。
- 测量尺寸:精确测量需要加热的管道、储罐或容器的长度,保证自控温电伴热带长度合适。
- 固定:使用专用固定带将自控温电伴热带牢固地固定在设备表面,确保其紧密联系。
2. 使用使用自控温电伴热带时,请注意以下事项:- 接通电源:确保电源电压与自控温电伴热带标识的电源要求一致,然后将电源线插入适配器,并将适配器插入电源插座。
- 加热控制:自控温电伴热带具有内部温度控制器,可自动调整加热温度。
根据需要设置合适的温度。
- 安全使用:保持自控温电伴热带干燥,避免水、液体等进入接口,以免引起短路或其他安全问题。
3. 维护为保证自控温电伴热带的正常运行和延长其使用寿命,请定期进行以下维护:- 定期检查:确保自控温电伴热带表面无损坏、老化、磨损等现象。
- 清洁保养:使用干布轻轻擦拭自控温电伴热带表面,避免使用化学溶剂或腐蚀性清洁剂。
- 定期检测:定期检测自控温电伴热带的温度和加热性能是否正常,如有异常情况请及时更换或维修。
- 安全存放:当自控温电伴热带不使用时,请将其存放在干燥、通风的地方,远离可燃物品。
总结正确安装、使用和维护自控温电伴热带是确保其高效、安全运行的关键。
请遵循上述使用说明,并注意安全操作,以保证长期稳定的加热效果和设备寿命。
如有更多疑问或需进一步咨询,请联系专业的技术人员或制造商。
伴热带的注意事项时间:2010-09-08 08:52来源:未知作者:沈阳瑞华特种电缆有限点击: 189次电热带的注意事项如下:1、电热带在储存、搬运、安装及使用时不许扭曲,不许反复弯折,严禁损坏外护套,破坏绝缘。
2、安装时要避开易燃易爆介质可能积聚的沟坑暗角等部位。
3、选用电热带时注意其防爆温度组别,不得超过易燃介质闪点或自燃温度的75%。
4、施放电热带时不要打硬折或长距离的在地面拖拉。
5、电热带的安装必须在介质管路系统全部安装结束,并经水压或气密试验合格后进行。
保温层的施工必须在电热带全部安装、调试结束,送电正常后进行。
6、电热带安装时遇到锐利的边棱、锐角应打磨光滑或垫上铝胶带,以防破坏外绝缘层。
7、电热带安装时最小弯曲半径原则上应不小于其厚度的5 倍。
8、电热带安装时应紧贴在管道上,尽可能采用铝胶带粘贴,途径处的油污和水分,应处理干净,每隔0. 5~0. 8 m ,用耐热胶带将电热带沿径向固定。
9、安装电热带附件时,应留一定余量,以备检修使用,对于PTC 并联式电热带,因其是由许多段发热节并联组合而成, 所以其首尾各有几十厘米的冷端, 安装时应从发热的部位开始,首尾两端的发热体(尤其是并联式的发热丝) 应尽可能剪短,严禁外露,严禁与外编织网或管道接触。
10、除了自控温电热带外其它规格电热带安装时不允许交叉、重叠。
11、接线时,电热带与附件要正确可靠连接,谨防短路,同时将编织网连接起来接地(接地电阻应小于4 8 )。
12、完成安装后,应进行绝缘测试,用500V 或1000 V 兆欧表测试,电热带线芯与编织网或金属管道间的绝缘电阻应不小于2MΩ。
13、如需对伴热管线进行蒸汽吹扫,必须在停电2 h 后进行,扫线温度不宜长期超过205℃ 。
14、若冰霜安装时必须遵循国家颁布的“爆炸危险场所电气安全规程”和“电气装置安装工程及验收规定”中的相关条文。
10.1 安装前的准备1) 所有伴热电缆均须进行电路连续性和绝缘性能的测试,不符合规定的不能使用。
电伴热带安全操作及保养规程前言电伴热带是一种广泛应用于管道、储罐、容器、器皿和设备的加热方式,具有安全、可靠、高效、节能等特点。
但是,如果在使用电伴热带时不遵循安全操作规程或未进行适当的保养,可能会带来安全隐患和故障,甚至严重危及人身财产安全。
为了确保电伴热带的安全和正常运行,制定本安全操作及保养规程。
安全操作规程1. 安装1.1 安装前应检查电伴热带的型号、数量、长度、功率是否符合实际需要,同时检查电伴热带是否损坏。
1.2 安装人员一定要有一定的技术能力,进行安装前,应当了解电伴热带的功能、安装位置和使用条件。
1.3 安装时应按照电伴热带安装图纸和说明书操作,安装时应该避免过度拉伸、折弯和损伤电伴热带;凡接线处应电气绝缘厚度不小于1mm,严禁出现电线无绝缘情况。
1.4 安装结束后,应检查电伴热带是否正常。
如果发现电伴热带安装不正确或存在故障,请及时停止使用并及时与生产厂家或供应商联系。
2. 使用2.1 在使用前,应检查电伴热带表面是否有损坏,是否有外界因素影响到了电伴热带的正常工作。
2.2 使用时,应准确掌握电伴热带的使用条件,如温度、压力等参数。
2.3 严禁超载运行,不得超出电伴热带的最大工作负荷。
2.4 使用时,应严格按照电伴热带使用说明书进行操作。
2.5 电伴热带应在合适的温度范围内运行,严禁长时间高温运行。
2.6 定期进行检修和维护,发现电伴热带有破损等情况要及时更换。
3. 停机3.1 在停止使用时,应先关闭电源,确保产品已在停止运行状态。
3.2 严禁使用汽油、酒精等易燃、易爆物品对电伴热带进行清洗、擦洗、拆卸等操作。
3.3 电伴热带应放在安全、干燥、通风的地方,避免阳光直晒和雨淋。
不得有尖锐物、重物压在上方,以免损坏。
保养规程1. 日常维护1.1 每天对于电伴热带应进行巡检,发现表面破坏及时做好维修处理,保证电伴热带表面的完好无损。
1.2 定期对电伴热带进行清洗,可以采用干法、潮湿法进行清洗。
电热带电伴热带找环瑞安全操作及保养规程一、引言电热带电伴热带是一种常见的供暖设备,广泛应用于工业生产和居民家庭。
为了确保电热带的安全运行以及延长使用寿命,本文介绍了电热带电伴热带找环瑞的操作规程和保养方法。
二、操作规程为了保证电热带电伴热带的正常运行,操作人员需遵循以下操作规程:1.安装前的准备–确保电热带型号与使用环境相适应。
–检查电热带是否完好无损,无断线、破损等现象。
–清理安装区域,确保无杂物和易燃物。
2.安装步骤–根据需要将电热带固定在需要保温的管道或设备上。
–确保电热带与被加热物体贴合良好,避免出现空隙。
–使用绝缘胶带将电热带牢固固定,确保不会松动或移位。
3.电源接入–在接入电源前,确保电热带的所有可调部分已经正确设置。
–使用专用的电源线连接电热带与电源。
–接入电源前,检查电源线是否完好,并确认电热带与电源的额定电压是否一致。
4.运行检查–接通电源后,观察电热带是否正常工作。
–注意观察电热带的温度变化,确保温度稳定在设定范围内。
–定期检查电热带的外观,是否有受损、老化等情况。
三、保养方法为了延长电热带的使用寿命,同时提高安全性能,建议进行定期保养。
以下是电热带的保养方法:1.清洁保养–定期清理电热带表面的灰尘和污垢,可使用软布或刷子进行清洁。
–避免使用腐蚀性、有机溶剂等化学物质清洁电热带。
2.定期检查–每隔一段时间,检查电热带的绝缘情况,避免绝缘老化造成漏电。
–检查电热带的接线盒和连接器是否松动,如有松动及时拧紧。
3.维修保养–如遇到电热带断线、破损等情况,应立即停止使用,并联系专业维修人员进行检修或更换。
四、注意事项在使用电热带电伴热带时,需要注意以下事项以确保安全操作:1.避免弯折和压力–电热带应注意避免弯折和压力,避免损坏绝缘层。
2.防止液体渗入–避免电热带长时间浸泡在水中或其他液体中,以免影响其绝缘性能。
3.禁止超负荷使用–切勿将电热带超负荷使用,以免导致电热带损坏或引发安全事故。
电伴热安装、验收及维护说明安装前的准备工作电伴热安装前先确认是否有完整的设计图,以便了解整个伴热系统的布局。
如若没有应当联系工艺或电气专供现场指导需要电伴热的管道并提供工艺流程图,技术指导人员根据现场情况画出电伴热设计图,图中应包括以下的数据:①检查所有的设备是否与设计方案相符,尤其需要与客户确认,预期的最高承受温度是否在伴热带的最高承受温度范围内。
②各个电伴热管线线路编号,供电点用长方格表示;③管道线路所使用电热带型号及管道长度。
(单位:米);④每米管道长度所需电热带长度即缠绕系数及缠绕方式,每个阀门、法兰、仪表所需用电热带长度。
(单位:米)⑤伴热系统配套材料及施工相关工器具清单;⑥固定&标出所有的电流供应点&温控器的地点。
尤其注意系统中过热的部位并标出所有特别的区域,如长线(LONGLINE)系统。
⑦安装使用前确保电热带的绝缘性能良好,要求用摇表在500VDC测试时绝缘电阻为≥50MΩ或1000VDC测试时绝缘电阻为≥20MΩ)。
⑧电伴热产品的安装必须在该管路和周围紧邻管路全部安装结束,并经水压试验(或气密试验)合格后,管壁防锈干燥后开始。
⑨在安装需蒸汽扫线的管线,一般应在扫线结束后开始安装电伴热产品。
电伴热带安装后,严禁在装有电伴热带的管道,及其上方和邻近的管道进行电焊、气焊作业,以防焊渣溅落到电伴热带上损坏电热带。
安装保温层、防水层必须在电伴热系统安装、调试合格后进行。
⑩敷设电伴热带的管道表面应裸露、无油污、杂物,如有应使用汽油等溶剂处理干净,同时敷设的管线表面不得有锐利的棱边、锐角,如有先打磨光滑再粘上铝箔胶带遮盖之。
旧管线改造时,应先拆除干净原有保温材料,并进行除锈,刷防腐漆,管道表面应无油污杂物,防腐干燥后进行。
电伴热带敷设方法1、安装电伴热带时施放电伴热带应将线盘放在线架上,手提电伴热带行走,放线时严禁在地面上长距离拖拉,打折,以免磨损电热带绝缘,影响其性能。
不得与高温物体接触,严禁高温焊渣溅落到电热带表面,造成烫伤。
如何正确选用、安装和维护电伴热带目前电伴热在各行各业运用十分普遍,电伴热与蒸汽伴热相比,具有装置简单、发热均匀、热交换率高、温度准确、反应快捷,可实现自动化管理,具有防爆、防火及全天候工作性能,使用寿命长、传输无泄漏、节约水资源、不污染环境,设计、安装和维护难度小等优点。
笔者结合自己多年实际工作经验,简单介绍了电伴热带的类型特点、安装的注意事项、故障原因分析和日常维护方法,希望给大家针对此类工作带来一些启迪。
一、电伴热带的类型及特点根据控制原理的不同,目前市场上的电伴热带主要分为以下两种:恒功率型电伴热带和自控温型电伴热带。
1.恒功率型电伴热带恒功率型电伴热带作为最早出现的电伴热带类型又分为并联型和串联型。
(1)并联型恒功率电伴热带原理、结构和适用场所多个恒功率的发热单元并联在一起组成的电伴热带就是并联型恒功率电伴热带,如图1所示它是由电源母线和母线绝缘、母线主绝缘、外护套、金属屏蔽层、加强护套构成。
电源母线一般是2条或3条相互平行的绝缘铜线,在它的绝缘护套上缠绕电阻丝,电阻丝每隔一定距离(即“发热单元长”)与母线连接,构成连续并联电阻,在母线通电后,所有电阻丝发热,形成连续的加热带,伴热带的发热核心为电阻丝。
并联型恒功率电伴热带主要用于石油、化工等行业,可以快速起动,但是不能交叉或重叠使用,需要配套温控系统,最高耐热温度为215℃,最短不能小于一个发热单元长度,最长回路可达180m。
(2)串联式恒功率串联式电伴热带原理、结构和适用场所串联式恒功率电伴热带如图2所示由电源母线(芯线)、母线绝缘层、外护套、金属屏蔽层、加强(防腐)护套构成。
电流流过导体可以不断释放能量,构成一条发热均匀并且连续的的电伴热带,其发热核心为母线(芯线)。
串联型恒功率伴热电缆主要用于石油、化工等行业,具有快速起动的优点,但是不能交叉或重叠使用,需要配套温控系统,最高耐热温度为215℃,单回路最长可达1800m左右,可以在长距离输送管道上使用。
