带电粒子在有界磁场和复合场中的运动

课题：带电粒子在复合场中的运动知识点总结：一、带电粒子在有界磁场中的运动1．解决带电粒子在有界磁场中运动问题的方法可总结为：（1）画轨迹（草图）；（2）定圆心；（3）几何方法求半径．2．几个有用的结论：（1）粒子进入单边磁场时，进、出磁场具有对称性，如图2（a）、（b）、（c）所示．（2）在圆形磁场区域内，沿径向射入的粒子，必沿径向射出，如图（d）所示．（3）当速率一定时，粒子运动的弧长越长，圆心角越大，运动时间越长．二、带电粒子在有界磁场中运动的临界问题带电粒子刚好穿出或刚好不穿出磁场的条件是带电粒子在磁场中运动的轨迹与边界相切．这类题目中往往含有“最大”、“最高”、“至少”、“恰好”等词语，其最终的求解一般涉及极植，但关键是从轨迹入手找准临界状态．（1）当粒子的入射方向不变而速度大小可变时，由于半径不确定，可从轨迹圆的缩放中发现临界点．（2）当粒子的入射速度大小确定而方向不确定时，轨迹圆大小不变，只是位置绕入射点发生了旋转，可从定圆的动态旋转中发现临界点．三、带电粒子在叠加场中的运动1．带电粒子在叠加场中无约束情况下的运动情况分类（1）磁场力、重力并存①若重力和洛伦兹力平衡，则带电体做匀速直线运动．②若重力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，故机械能守恒，由此可求解问题．（2）电场力、磁场力并存（不计重力的微观粒子）①若电场力和洛伦兹力平衡，则带电体做匀速直线运动．②若电场力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，可用动能定理求解问题．（3）电场力、磁场力、重力并存①若三力平衡，一定做匀速直线运动．②若重力与电场力平衡，一定做匀速圆周运动．③若合力不为零且与速度方向不垂直，将做复杂的曲线运动，因洛伦兹力不做功，可用能量守恒或动能定理求解问题．四、带电粒子在叠加场中有约束情况下的运动带电体在复合场中受轻杆、轻绳、圆环、轨道等约束的情况下，除受场力外，还受弹力、摩擦力作用，常见的运动形式有直线运动和圆周运动，此时解题要通过受力分析明确变力、恒力做功情况，并注意洛伦兹力不做功的特点，运用动能定理、能量守恒定律结合牛顿运动定律求出结果．五、带电粒子在组合场中的运动带电粒子在组合场中的运动，实际上是几个典型运动过程的组合，因此解决这类问题要分段处理，找出各分段之间的衔接点和相关物理量，问题即可迎刃而解．常见类型如下：1．从电场进入磁场（1）粒子先在电场中做加速直线运动，然后进入磁场做圆周运动．在电场中利用动能定理或运动学公式求粒子刚进入磁场时的速度．（2）粒子先在电场中做类平抛运动，然后进入磁场做圆周运动．在电场中利用平抛运动知识求粒子进入磁场时的速度．2．从磁场进入电场（1）粒子进入电场时的速度与电场方向相同或相反，做匀变速直线运动（不计重力）．（2）粒子进入电场时的速度方向与电场方向垂直，做类平抛运动典例强化例1、在以坐标原点O 为圆心、半径为r 的圆形区域内，存在磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场，如图3所示．一个不计重力的带电粒子从磁场边界与x 轴的交点A 处以速度v 沿－x 方向射入磁场，它恰好从磁场边界与y 轴的交点C 处沿＋y 方向飞出．（1）请判断该粒子带何种电荷，并求出其荷质比q m ；（2）若磁场的方向和所在空间范围不变，而磁感应强度的大小变为B ′，该粒子仍从A 处以相同的速度射入磁场，但飞出磁场时的速度方向相对于入射方向改变了60°角，求磁感应强度B ′多大？此次粒子在磁场中运动所用时间t 是多少？例2、真空区域有宽度为L 、磁感应强度为B 的匀强磁场，磁场方向如图4所示，MN 、PQ 是磁场的边界．质量为m 、电荷量为＋q 的粒子沿着与MN 夹角为θ＝30°的方向垂直射入磁场中，粒子刚好没能从PQ 边界射出磁场（不计粒子重力的影响），求粒子射入磁场的速度大小及在磁场中运动的时间．例3、如图所示的直角坐标系xOy 中，x <0，y >0的区域内有沿x 轴正方向的匀强电场，x ≥0的区域内有垂直于xOy 坐标平面向外的匀强磁场，x 轴上P 点坐标为（－L,0），y 轴上M 点的坐标为（0，233L ）．有一个带正电的粒子从P 点以初速度v 沿y 轴正方向射入匀强电场区域，经过M 点进入匀强磁场区域，然后经x 轴上的C 点（图中未画出）运动到坐标原点O ．不计重力．求：（1）粒子在M 点的速度v ′；（2）C 点与O 点的距离x ；（3）匀强电场的电场强度E 与匀强磁场的磁感应强度B 的比值．例4、如图5所示，在NOQ 范围内有垂直于纸面向里的匀强磁场Ⅰ，在MOQ 范围内有垂直于纸面向外的匀强磁场Ⅱ，M 、O 、N 在一条直线上，∠MOQ ＝60°，这两个区域磁场的磁感应强度大小均为B 。

带电粒子在匀强磁场中的运动（知识小结）一．带电粒子在磁场中的运动（1）带电粒子在磁场中运动时，若速度方向与磁感线平行，则粒子不受磁场力，做匀速直线运动；即 ① 为静止状态。

② 则粒子做匀速直线运动。

（2）若速度方向与磁感线垂直，带电粒子在匀强磁场中做匀速圆周运动，洛伦兹力起向心力作用。

（3）若速度方向与磁感线成任意角度，则带电粒子在与磁感线平行的方向上做匀速直线运动，在与磁感线垂直的方向上做匀速圆周运动，它们的合运动是螺线运动。

二、带电粒子在匀强磁场中的圆周运动1．运动分析：洛伦兹力提供向心力，使带电粒子在匀强磁场中做匀速圆周运动．(4)运动时间： (Θ 用弧度作单位 )1．只有垂直于磁感应强度方向进入匀强磁场的带电粒子，才能在磁场中做匀速圆周运动．2．带电粒子做匀速圆周运动的半径与带电粒子进入磁场时速率的大小有关，而周期与速率、半径都无关．三、带电粒子在有界匀强磁场中的匀速圆周运动(往往有临界和极值问题)(一)边界举例:1、直线边界（进出磁场有对称性）规律：如从同一直线边界射入的粒子，再从这一边射出时，速度与边界的夹角相等。

速度与边界的夹角等于圆弧所对圆心角的一半，并且如果把两个速度移到共点时，关于直线轴对称。

2、平行边界（往往有临界和极值问题）（在平行有界磁场里运动，轨迹与边界相切时，粒子恰好不射出边界）3、矩形边界磁场区域为正方形，从a 点沿ab 方向垂直射入匀强磁场：若从c 点射出，则圆心在d 处若从d 点射出，则圆心在ad 连线中点处4.圆形边界（从平面几何的角度看，是粒子轨迹圆与磁场边界圆的两圆相交问题。

）特殊情形：在圆形磁场内,沿径向射入时，必沿径向射出一般情形：磁场圆心O 和运动轨迹圆心O ′都在入射点和出射点连线AB 的中垂线上。

或者说两圆心连线OO ′与两个交点的连线AB 垂直。

（二）求解步骤：（1）定圆心、（2）连半径、（3）画轨迹、（4）作三角形．（5）据半径公式求半径，2．其特征方程为：F 洛＝F 向． 3．三个基本公式： (1)向心力公式：qvB ＝m v 2R ； (2)半径公式：R ＝mv qB ； (3)周期和频率公式：T ＝2πm qB ＝1f ； 222m t qB m qB T θππθπθ==⨯=⨯v L =t再解三角形求其它量；或据三角形求半径，再据半径公式求其它量（6）求时间1、确定圆心的常用方法：(1)已知入射方向和出射方向(两点两方向)时，可以作通过入射点和出射点作垂直于入射方向和出射方向的直线，两条直线的交点就是圆弧轨道的圆心，如图3－6－6甲所示，P 为入射点，M 为出射点，O 为轨道圆心．(2)已知入射方向和出射点的位置时(两点一方向)，可以通过入射点作入射方向的垂线，连接入射点和出射点，作其中垂线，这两条垂线的交点就是圆弧轨道的圆心，如图3－6－6乙所示，P 为入射点，M 为出射点，O 为轨道圆心．(3)两条弦的中垂线(三点)：如图3－6－7所示，带电粒子在匀强磁场中分别经过O 、A 、B 三点时，其圆心O ′在OA 、OB 的中垂线的交点上．(4)已知入射点、入射方向和圆周的一条切线：如图3－6－8所示，过入射点A 做v 垂线AO ，延长v 线与切线CD 交于C 点，做∠ACD 的角平分线交AO 于O 点，O 点即为圆心，求解临界问题常用到此法．(5)已知入射点，入射速度方向和半径大小2．求半径的常用方法 ：由于已知条件的不同，求半径有两种方法：一是：利用向心力公式求半径；二是：利用平面几何知识求半径。

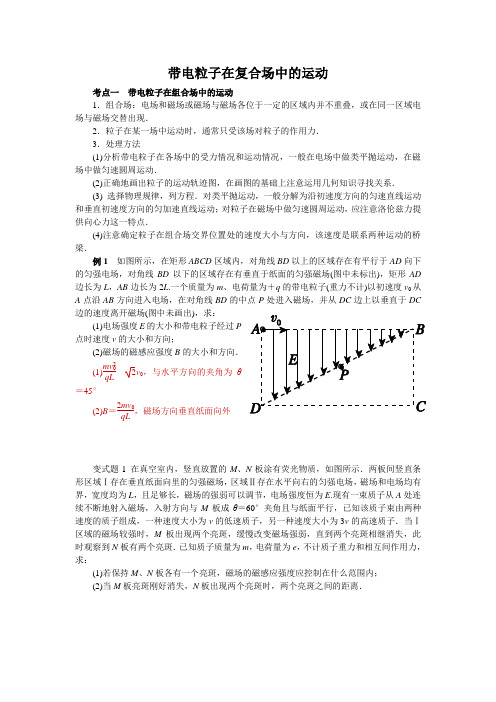

带电粒子在复合场中的运动考点一 带电粒子在组合场中的运动1．组合场：电场和磁场或磁场与磁场各位于一定的区域内并不重叠，或在同一区域电场与磁场交替出现．2．粒子在某一场中运动时，通常只受该场对粒子的作用力．3．处理方法(1)分析带电粒子在各场中的受力情况和运动情况，一般在电场中做类平抛运动，在磁场中做匀速圆周运动．(2)正确地画出粒子的运动轨迹图，在画图的基础上注意运用几何知识寻找关系．(3) 选择物理规律，列方程．对类平抛运动，一般分解为沿初速度方向的匀速直线运动和垂直初速度方向的匀加速直线运动；对粒子在磁场中做匀速圆周运动，应注意洛伦兹力提供向心力这一特点．(4)注意确定粒子在组合场交界位置处的速度大小与方向，该速度是联系两种运动的桥梁．例1 如图所示，在矩形ABCD 区域内，对角线BD 以上的区域存在有平行于AD 向下的匀强电场，对角线BD 以下的区域存在有垂直于纸面的匀强磁场(图中未标出)，矩形AD 边长为L ，AB 边长为2L .一个质量为m 、电荷量为＋q 的带电粒子(重力不计)以初速度v 0从A 点沿AB 方向进入电场，在对角线BD 的中点P 处进入磁场，并从DC 边上以垂直于DC 边的速度离开磁场(图中未画出)，求：(1)电场强度E 的大小和带电粒子经过P点时速度v 的大小和方向；(2)磁场的磁感应强度B 的大小和方向．(1)mv 20qL 2v 0，与水平方向的夹角为θ＝45°(2)B ＝2mv 0qL，磁场方向垂直纸面向外变式题1 在真空室内，竖直放置的M 、N 板涂有荧光物质，如图所示．两板间竖直条形区域Ⅰ存在垂直纸面向里的匀强磁场，区域Ⅱ存在水平向右的匀强电场，磁场和电场均有界，宽度均为L ，且足够长，磁场的强弱可以调节，电场强度恒为E .现有一束质子从A 处连续不断地射入磁场，入射方向与M 板成θ＝60°夹角且与纸面平行，已知该质子束由两种速度的质子组成，一种速度大小为v 的低速质子，另一种速度大小为3v 的高速质子．当Ⅰ区域的磁场较强时，M 板出现两个亮斑，缓慢改变磁场强弱，直到两个亮斑相继消失，此时观察到N 板有两个亮斑．已知质子质量为m ，电荷量为e ，不计质子重力和相互间作用力，求：(1)若保持M 、N 板各有一个亮斑，磁场的磁感应强度应控制在什么范围内；(2)当M 板亮斑刚好消失，N 板出现两个亮斑时，两个亮斑之间的距离．(1)3mv 2eL ≤B ≤9mv 2eL (2)⎝⎛⎭⎫2－233L ＋v 2mL eE 考点二 带电粒子在复合场中的运动1．复合场：电场、磁场、重力场共存，或其中某两场共存．2．带电粒子在复合场中无约束情况下的运动(1)磁场力、重力并存①若重力和洛伦兹力平衡，则带电体做匀速直线运动，用平衡条件理解．②若重力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因F 洛不做功，可利用机械能守恒定律求解．(2)电场力、磁场力并存(不计重力的微观粒子)①若电场力和洛伦兹力平衡，则带电体做匀速直线运动，用平衡条件求解．②若电场力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因F 洛不做功，可利用动能定理求解．(3)电场力、磁场力、重力并存①若三力平衡，则带电体做匀速直线运动，用平衡条件求解．②若重力与电场力平衡，一定做匀速圆周运动，用平衡条件和牛顿第二定律求解． ③若合力不为零且与速度方向不垂直，做复杂的曲线运动，因F 洛不做功，可用能量守恒定律或动能定理求解．3．带电粒子在复合场中有约束情况下的运动带电粒子在复合场中受轻杆、轻绳、圆环、轨道等约束的情况下，常见的运动形式有直线运动和圆周运动，此时解题要通过受力分析明确変力、恒力做功情况，并注意F 洛不做功的特点，运用动能定理、能量守恒定律结合牛顿运动定律求解．4．带电粒子在复合场中运动的临界值问题由于带电粒子在复合场中受力情况复杂，运动情况多变，往往出现临界问题，这时应以题目中的“最大”“最高”“至少”等词语为突破口，挖掘隐含条件，根据临界条件列出辅助方程，再与其他方程联立求解例2 如图所示，竖直平面坐标系xOy 的第一象限有垂直xOy 面向外的水平匀强磁场和竖直向上的匀强电场，大小分别为B 和E ；第四象限有垂直xOy 面向里的水平匀强电场，大小也为E ；第三象限内有一绝缘光滑竖直放置的半径为R 的半圆轨道，轨道最高点与坐标原点O 相切，最低点与绝缘光滑水平面相切于N .一质量为m 的带电小球从y 轴上(y >0)的P 点沿x 轴正方向进入第一象限后做圆周运动，恰好通过坐标原点O ，且水平切入半圆轨道并沿轨道内侧运动，过N 点水平进入第四象限，并在电场中运动(已知重力加速度为g )．(1)判断小球的带电性质并求出其所带电荷量；(2)P 点距坐标原点O 至少多高；(3)若该小球从满足(2)中OP 最小值的位置和对应速度进入第一象限，通过N 点开始计时，经时间t ＝2R g小球距坐标原点O 的距离s 为多远？(1) 带正电，q ＝mg E(2)2E B R g (3)27R变式题2 如图所示，在MN 、PQ 间同时存在匀强磁场和匀强电场，磁场方向垂直纸面水平向外，电场在图中没有标出．一带电小球从a 点射入场区，并在竖直面内沿直线运动至b 点，则小球( )A ．一定带正电B ．受到电场力的方向一定水平向右C ．从a 到b 过程，克服电场力做功D ．从a 到b 过程中可能做匀加速运动考点三 带电粒子在组合、复合场中的运动的科技应用带电粒子在电场、磁场中的运动与现代科技密切相关，应重视以科学技术的具体问题为背景的考题．涉及带电粒子在复合场中运动的科技应用主要是速度选择器、磁流体发电机、电磁流量计、质谱仪等，对应原理如下：例3 对铀235的进一步研究在核能的开发和利用中具有重要意义．如图所示，质量为m 、电荷量为q 的铀235离子，从容器A 下方的小孔S 1不断飘入加速电场，其初速度可视为零，然后经过小孔S 2垂直于磁场方向进入磁感应强度为B 的匀强磁场中，做半径为R 的匀速圆周运动．离子行进半个圆周后离开磁场并被收集，离开磁场时离子束的等效电流为I .不考虑离子重力及离子间的相互作用．(1)求加速电场的电压U ；(2)求出在离子被收集的过程中任意时间t 内收集到离子的质量M ；(3)实际上加速电压的大小会在U ±ΔU 范围内微小变化．若容器A 中有电荷量相同的铀235和铀238两种离子，如前述情况它们经电场加速后进入磁场中会发生分离，为使这两种离子在磁场中运动的轨迹不发生交叠，ΔU U应小于多少？(结果用百分数表示，保留两位有效数字)(1)qB 2R 22m (2)mIt q(3)0.63% 变式题 3 为了测量某地地磁场的磁感应强度的水平分量，课外兴趣小组进行了如图Z8－9所示的实验：在横截面为长方形、只有上下表面A 、B 为金属板的导管中通以带电液体，将导管按东西方向放置时，A 、B 两面出现电势差，测出相应的值就可以求出地磁场的水平分量．假如在某次实验中测得液体的流动速度为v 、导管横截面的宽为a 、导管横截面的高为b ，A 、B 面的电势差为U .则下列判断正确的是( )A ．若溶液带正电，则B 面的电势高于A 板B ．若溶液带负电，则A 面的电势高于B 板C ．地磁场的水平分量为B ＝U vbD ．地磁场的水平分量为B ＝bUva变式题4 如图所示，装置为速度选择器，平行金属板间有相互垂直的匀强电场和匀强磁场，电场方向竖直向上，磁场方向垂直纸面向外，带电粒子均以垂直电场和磁场的速度射入且都能从另一侧射出，不计粒子重力，以下说法正确的有( )A ．若带正电粒子以速度v 从O 点射入能沿直线射出，则带负电粒子以速度v 从O ′点射入能沿直线射出B ．若带正电粒子以速度v 从O 点射入，离开时动能增加，则带负电粒子以速度v 从O 点射入，离开时动能减少C ．若氘核(21H)和氦核(42He)以相同速度从O 点射入，则一定能以相同速度从同一位置射出D ．若氘核(21H)和氦核(42He)以相同动能从O 点射入，则一定能以相同动能从不同位置射出粒子在复合场中的运动练习1、(2013·金华调研)如图所示，电子显像管由电子枪、加速电场、偏转磁场及荧光屏组成．在加速电场右侧有相距为d 、长为l 的两平板，两平板构成的矩形区域内存在方向垂直纸面向外的匀强磁场，磁场的右边界与荧光屏之间的距离也为d .荧光屏中点O 与加速电极上两小孔S 1、S 2位于两板的中线上．从电子枪发射质量为m 、电荷量为－e 的电子，经电压为U 0的加速电场后从小孔S 2射出，经磁场偏转后，最后打到荧光屏上．若l ＝32d ，不计电子在进入加速电场前的速度．(1)求电子进入磁场时的速度大小；(2)求电子到达荧光屏的位置与O 点距离的最大值y m 和磁感应强度B 的大小；【答案】 (1)2eU 0m (2)25d 2mU 0e2、(2013²武汉三中高二检测)如图所示，在xOy 平面内，第一象限中有匀强电场，匀强电场电场强度大小为E ，方向沿y 轴正方向，在x 轴下方有匀强磁场,磁感应强度大小为B ，方向垂直于纸面向里．今有一个质量为m 、电荷量为e 的电子(不计重力)，从y 轴上的P 点以初速度v0垂直于电场方向进入电场，经电场偏转后沿着与x 轴正方向成45°的方向进入磁场，并能返回到出发点P.(1)作出电子运动轨迹的示意图，并说明电子的运动情况；(2)P 点到O 点的竖直距离为多少？(3)电子从P 点出发经多长时间第一次返回P 点． 答案 （1）h ＝mv 202Ee .（2）t ＝t 1＋t 2＋t 3＝3mv 02Ee ＋3πm 2Be .3、电视机的显像管中，电子束的偏转是用磁偏转技术实现的,电子束经过电压为U 的加速电场后，进入一圆形匀强磁场区,如图所示，磁场方向垂直于圆面，磁场区的中心为O ，半径为r.当不加磁场时，电子束将通过O 点而打到屏幕的中心M 点，为了让电子束射到屏幕边缘P ，需要加磁场，使电子束偏转一已知角度θ，此时磁场的磁感应强度B 应为多少？答案：1r 2mU e tan θ24、(2013·西城区期末)如图所示，相距为R 的两块金属板M 、N 正对着放置，S1、S2分别为M 、N 板上的小孔，S1、S2、O 三点共线，它们的连线垂直于板M 、N,且S2O ＝R.以O 为圆心、R 为半径的圆形区域内存在磁感应强度为B 、方向垂直纸面向外的匀强磁场．D 为收集板，板上各点到O 点的距离以及两端点的距离都为2R ，板两端点的连线垂直M 、N 两板．质量为m 、带电荷量为＋q 的粒子，经S1进入M 、N 两板间的电场后，通过S2进入磁场．粒子在S1处的速度和粒子所受的重力均不计．(1)当M 、N 两板间的电压为U 时，求粒子进入磁场时速度v 的大小；(2)若粒子恰好打在收集板D 的中点上，求M 、N 两板间的电压值U0；(3)当M 、N 两板间的电压不同时，粒子从S1到打在D 上经历的时间t 会不同，求t 的最小值．答案：（1）v ＝2qU m .（2）U 0＝qB 2R 22m .（3）t ＝t 1＋t 2＋t 3＝33＋π m 3qB .5、 (2013·唐山统考)如图所示，在直角坐标系第Ⅰ象限内存在垂直纸面向里的匀强磁场，磁感应强度B ＝0.2 T ，第Ⅳ象限分布着竖直向上的匀强电场，场强E ＝4.0×103 V/m.现从图中M (1.8，－1.0)点由静止释放一比荷q m ＝2×105 C/kg 的带正电的粒子，该粒子经过电场加速后由x 轴上的P 点进入磁场，在磁场中运动一段时间后由y 轴上的N 点离开磁场，不计重力．(1)求N 点的纵坐标；(2)若仅改变匀强电场的场强大小，粒子仍由M 点释放，为使粒子还从N 点离开磁场，求电场强度改变后的可能值．答案：（1）s ON ＝0.6 m ．（2）E 1＝1.44×103 V/m ，E 2＝2.25×103 V/m6、如下图所示，在平面直角坐标系xOy 内，第Ⅰ象限的等腰直角三角形MNP 区域内存在垂直于坐标平面向外的匀强磁场，y <0的区域内存在着沿y 轴正方向的匀强电场．一质量为m 、电荷量为q 的带电粒子从电场中的Q (－2h ，－h )点以速度v 0水平向右射出，经坐标原点O 处射入第Ⅰ象限，最后以垂直于PN 的方向射出磁场．已知MN 平行于x 轴，N 点的坐标为(2h,2h )，不计粒子的重力，求：(1)电场强度的大小E ；(2)磁感应强度的大小B ；(3)粒子在磁场中运动的时间t .答案： (1)mv 202qh (2)mv 0qh (2)πh 4v 07、如图甲所示，两块足够大的平行金属极板水平放置，极板间加有空间分布均匀、大小随时间周期性变化的电场和磁场，变化规律分别如图乙、图丙所示(规定垂直纸面向里为磁感应强度的正方向)．在t ＝0时刻由负极板释放一个初速度为零的带负电的粒子(不计重力)．若电场强度E 0、磁感应强度B 0、粒子的比荷q m均已知，且t 0＝2πm qB 0，两板间距h ＝10π2mE 0qB 20(1)求粒子在0～t0时间内的位移大小与极板间距h 的比值；(2)求粒子在极板间做圆周运动的最大半径(用h 表示)；(3)若板间电场强度E 随时间的变化仍如图乙所示，磁场的变化改为如图丁所示，试画出粒子在板间运动的轨迹图(不必写计算过程)．8、如图甲所示，在光滑绝缘的水平桌面上平放着相互平行的、间距为0.1 m 的金属板A 、B ，板间存在匀强电场，在B 板右侧平面内存在如图乙所示的交替变化的电磁场．以B 板小孔处为坐标原点，建立xOy 坐标系，且规定沿＋y 方向为电场的正方向，竖直向下为磁场的正方向．在M 点一质量为10 g 、电荷量为0.1 C 的带正电的金属小球由静止释放,设t ＝0时刻金属小球恰好以v 0＝2 m/s 的速度经小孔进入B 板右侧．已知E 0＝0.2 N/C 、B 0＝0.2π T ．求：(1)A 、B 两板间的电场强度E 的大小；(2)t ＝1 s 末时金属小球速度的大小和方向；(3)1 s ～2 s 内,金属小球在磁场中做圆周运动的半径和周期；(4)(2n －1) s ～2n s(n ＝1,2,3…)内金属小球运动至离x 轴最远点的位置坐标．。

压轴题08带电粒子在复合场、组合场中的运动1.本专题是电磁场的典型题型之一，包括应用电场力洛伦兹力的知识解决实际问题。

高考中经常在选择题中命题，更是在在计算题中频繁出现。

2024年高考对于复合场、组合场的考查仍然是热点。

2.通过本专题的复习，不仅利于完善学生的知识体系，也有利于培养学生的物理核心素养。

3.用到的相关知识有:电场的知识,磁场的知识等。

近几年的高考命题中一直都是以压轴题的形式存在，重点考查类型带电粒子在复合场中的运动，组合场中的运动等。

考向一：带电体在磁场中的运动1.带电体在匀强磁场中速度变化时洛伦兹力往往随之变化，并进一步导致弹力、摩擦力等的变化，带电体将在变力作用下做变加速运动。

2.利用牛顿运动定律和平衡条件分析各物理量的动态变化时要注意弹力为零的临界状态，此状态是弹力方向发生改变的转折点。

考向二：带电粒子在叠加场中的运动1.三种场的比较力的特点功和能的特点重力场大小：G ＝mg 方向：竖直向下重力做功与路径无关；重力做功改变物体的重力势能电场大小：F ＝qE方向：正电荷受力方向与场强方向相同，负电荷受力方向与电强方向相反电场力做功与路径无关；W ＝qU ；电场力做功改变电势能磁场大小：f ＝qvB (v ⊥B )方向：可用左手定则判断洛伦兹力不做功，不改变带电粒子的动能2.分析的基本思路(1)弄清叠加场的组成。

(2)进行受力分析，确定带电粒子的运动状态，注意运动情况和受力情况的结合。

(3)画出粒子的运动轨迹，灵活选择不同的运动规律。

①由于洛伦兹力的大小与速度有关，带电粒子在含有磁场的叠加场中的直线运动一定为匀速直线运动，根据平衡条件列式求解。

②当带电粒子在叠加场中做匀速圆周运动时，一定是电场力和重力平衡，洛伦兹力提供向心力，应用平衡条件和牛顿运动定律分别列方程求解。

③当带电粒子做复杂曲线运动时，一般用动能定理或能量守恒定律求解。

考向三：带电粒子在组合场中的运动带电粒子在电场、磁场组合场中的运动是指粒子从电场到磁场或从磁场到电场的运动。

一、复合场与组合场1.复合场：电场、磁场、重力场共存，或其中某两场共存.2.组合场：电场与磁场各位于一定的区域内，并不重叠或在同一区域，电场、磁场交替出现.二、带电粒子在复合场中的运动分类1.静止或匀速直线运动当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动.2.匀速圆周运动当带电粒子所受的重力与电场力大小相等、方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动.3.非匀变速曲线运动当带电粒子所受的合外力的大小和方向均变化，且与初速度方向不在同一条直线上时，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线.4.分阶段运动带电粒子可能依次通过几个情况不同的复合场区域，其运动情况随区域发生变化，其运动过程由几种不同的运动阶段组成.［自我诊断］1.判断正误（1）带电粒子在复合场中的运动一定要考虑重力.（义）（2）带电粒子在复合场中不可能处于静止状态.（义）（3）带电粒子在复合场中不可能做匀速圆周运动.（义）（4）带电粒子在复合场中做匀变速直线运动时，一定不受洛伦兹力作用.（J）（5）带电粒子在复合场中做圆周运动时，一定是重力和电场力平衡，洛伦兹力提供向心力.（J）（6）带电粒子在复合场中运动涉及功能关系时，洛伦兹力可能做功.（义）2.（多选）如图所示，两虚线之间的空间内存在着正交或平行的匀强电场E 和匀强磁场B,有一个带正电的小球（电荷量为+ q、质量为附从电、磁复合场上方的某一高度处自由落下，那么，带电小球可能沿直线通过电、磁复合场的是()解析：选CD.A图中小球受重力、向左的电场力、向右的洛伦兹力，下降过程中速度一定变大，故洛伦兹力一定增大，不可能一直与电场力平衡，故合力不可能一直向下，故一定做曲线运动，故A错误.B图中小球受重力、向上的电场力、垂直纸面向外的洛伦兹力，合力与速度方向一定不共线，故一定做曲线运动，故B错误.C图中小球受重力、向左上方的电场力、水平向右的洛伦兹力，若三力平衡，则小球做匀速直线运动，故C正确. D图中小球受向下的重力和向上的电场力，合力一定与速度共线，故小球一定做直线运动，故D正确.3.（多选）在空间某一区域里，有竖直向下的匀强电场E和垂直纸面向里的匀强磁场B,且两者正交.有两个带电油滴，都能在竖直平面内做匀速圆周运动，如右图所示，则两油滴一定相同的是（）A.带电性质B.运动周期C.运动半径D.运动速率解析：选AB.油滴受重力、电场力、洛伦兹力做匀速圆周运动.由受力特点及运动特点知，得mg=qE ,结合电场方向知油滴一定带负电且两油滴比荷%二E相等.洛伦兹力提供向心力，有周期T:缥，所以两油滴周期相等，故选A、qBm vB.由r二m知，速度v越大，半径则越大，故不选C、D.4. (2017・湖北襄阳调研)如图所示，两导体板水平放置，两板间电势差为U, 带电粒子以某一初速度。

带电粒子在复合场中的运动一 带电粒子在匀强磁场中的匀速圆周运动（1） 圆心的确定：带电粒子垂直进入磁场后，一定做圆周运动，其速度方向一定沿圆周的切线方向，因此圆心的位置必是两速度方向垂线的交点（或某一速度方向的垂线和圆周上两点连线中垂线的交点），如图所示（2） 运动半径大小的确定：一般先作入射点、出射点对应的半径，并作出相应的辅助三角形，然后利用三角函数求解半径的大小。

（3） 运动时间的确定：首先利用周期公式T=,求出运动周期T ，然后求出粒子运动的圆弧所对应的圆心角α，其运动时间t= T 。

（4） 圆心角的确定①带电粒子射出磁场的速度方向与射入磁场的速度方向的夹角φ叫做偏向角。

偏向角等于圆心角即φ=α。

②某段圆弧所对应的圆心角是这段圆弧弦切角的二倍，即α=2备注：只有当带电粒子以垂直于磁场方向射入匀强磁场中时，带电粒子才能做匀速圆周运动，两个条件缺一不可。

例题1 如图所示，一束电子（电荷量为e ）以速度v 垂直边界射入磁感应强度为B ，宽为d 的匀强磁场中，穿过磁场时速度方向与电子原来入射方向的夹角为300。

求：（1）电子的质量；（2）电子穿过磁场所用的时间。

二 “磁偏转”与“电偏转”的区别“磁偏转”和“电偏转”是分别利用磁场和电场对运动电荷施加的洛伦兹力和电场力的作用，从而控制其运动备注：磁偏转中动能不变；电偏转中由于电场力做功，动能改变（常用动能定理）。

例题2 在如图所示宽度范围内，用场强为E的匀强电场可使初速度是v0的某种带正电粒子偏转θ角．在同样宽度范围内，若改用方向垂直于纸面向外的匀强磁场，使该粒子穿过该区域，并使偏转角也为θ（不计粒子的重力），问：（1）匀强磁场的磁感应强度是多大？（2）粒子穿过电场和磁场的时间之比是多大？三质谱仪1 质谱仪是测量带电粒子的质量和分析同位素的重要工具2 质谱仪的工作原理：将质量数不等、电荷数相等的不同带电粒子，经同一电场加速后再经速度选择器进入同一磁场偏转，由于粒子质量不同导致轨道半径不同而达到分离不等质量粒子的目的。

压轴题06 带电粒子（带电体）在复合场中的运动问题目录一，考向分析 (1)二．题型及要领归纳 (1)热点题型一 带电粒子在有界匀强磁场中做匀速圆周运动 (1)热点题型二 借助分立场区考查磁偏转+电偏转问题 (4)热点题型三 利用粒子加速器考电加速磁偏转问题 (7)热点题型四 带电粒子(带电体)在叠加场作用下的运动 (9)三．压轴题速练 (10)一，考向分析1.本专题是磁场、力学、电场等知识的综合应用，高考往往以计算压轴题的形式出现。

2.学习本专题，可以培养同学们的审题能力、推理能力和规范表达能力。

针对性的专题训练，可以提高同学们解决难题、压轴题的信心。

3.复杂的物理问题一定是需要在定性的分析和思考后进行定量运算的，而最终能否解决问题，数理思维能力起着关键作用。

物理教学中有意识地培养学生的数理思维，对学生科学思维的形成具有重要作用。

带电粒子在磁场中的运动正是对学生数理思维的培养与考查的主要问题。

解决本专题的核心要点需要学生熟练掌握下列方法与技巧4.粒子运动的综合型试题大致有两类，一是粒子依次进入不同的有界场区,二是粒子进入复合场与组合场区。

其运动形式有匀变速直线运动、类抛体运动与匀速圆周运动。

涉及受力与运动分析、临界状态分析、运动的合成与分解以及相关的数学知识等。

问题的特征是有些隐含条件需要通过一些几何知识获得,对数学能力的要求较高。

二．题型及要领归纳热点题型一 带电粒子在有界匀强磁场中做匀速圆周运动一．带电粒子在匀强磁场中做匀速圆周运动的解题方法(1)带电粒子在匀强磁场中运动时，要抓住洛伦兹力提供向心力，即：qvB ＝mv 2R 得R ＝mv Bq，T ＝2πm qB ，运动时间公式t ＝θ2πT ，粒子在磁场中的运动半径和速度有关，运动周期和速度无关，画轨迹，定圆心，找半径，结合几何知识分析解题．(2)如果磁场是圆形有界磁场，在找几何关系时要尤其注意带电粒子在匀强磁场中的“四点、六线、三角”．①四点：入射点B、出射点C、轨迹圆心A、入射速度直线与出射速度直线的交点O.①六线：圆弧两端点所在的轨迹半径r、入射速度直线OB和出射速度直线OC、入射点与出射点的连线BC、圆心与两条速度垂线交点的连线AO.①三角：速度偏转角①COD、圆心角①BAC、弦切角①OBC，其中偏转角等于圆心角，也等于弦切角的两倍．二．带电粒子在匀强磁场中做匀速圆周运动的思维线索【例1】（2023春·江苏扬州·高三统考期中）如图所示，垂直于纸面向里的匀强磁场，磁感【例2】（2023春·江苏泰州·高三统考阶段练习）原子核衰变时放出肉眼看不见的射线。
