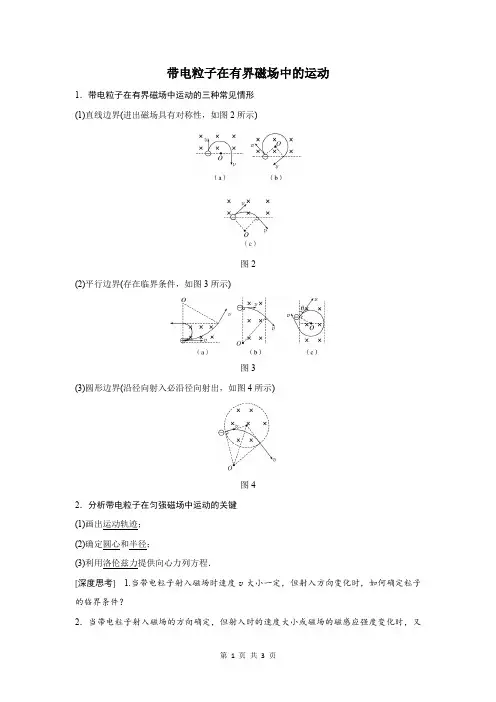

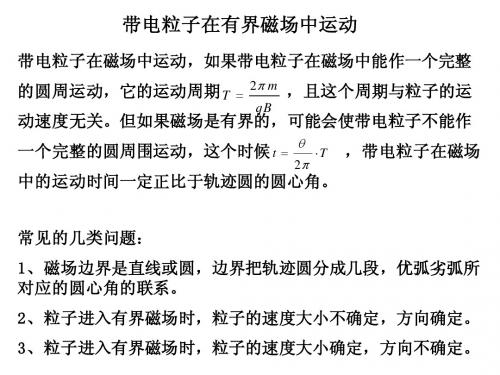

带电粒子在有界磁场中的运动1．带电粒子在有界磁场中运动的三种常见情形(1)直线边界(进出磁场具有对称性，如图2所示)图2(2)平行边界(存在临界条件，如图3所示)图3(3)圆形边界(沿径向射入必沿径向射出，如图4所示)图42．分析带电粒子在匀强磁场中运动的关键(1)画出运动轨迹；(2)确定圆心和半径；(3)利用洛伦兹力提供向心力列方程．[深度思考] 1.当带电粒子射入磁场时速度v大小一定，但射入方向变化时，如何确定粒子的临界条件？2．当带电粒子射入磁场的方向确定，但射入时的速度大小或磁场的磁感应强度变化时，又如何确定粒子的临界条件？答案 1.当带电粒子射入磁场时的速度v大小一定，但射入方向变化时，粒子做圆周运动的轨道半径R是确定的．在确定粒子运动的临界情景时，可以以入射点为定点，将轨迹圆旋转，作出一系列轨迹，从而探索出临界条件．2．当带电粒子射入磁场的方向确定，但射入时的速度v大小或磁场的磁感应强度B变化时，粒子做圆周运动的轨道半径R随之变化．可以以入射点为定点，将轨道半径放缩，作出一系列的轨迹，从而探索出临界条件．例题1．判断下列说法是否正确．(1)带电粒子在磁场中运动时一定会受到磁场力的作用．(×)(2)洛伦兹力的方向在特殊情况下可能与带电粒子的速度方向不垂直．(×)(3)洛伦兹力和安培力是性质完全不同的两种力．(×)(4)粒子在只受到洛伦兹力作用时运动的动能不变．(√)(5)带电粒子只要速度大小相同，所受洛伦兹力就相同．(×)2．(人教版选修3－1P98第1题改编)下列各图中，运动电荷的速度方向、磁感应强度方向和电荷的受力方向之间的关系正确的是()答案B3．(人教版选修3－1P102第3题改编)如图5所示，一束质量、速度和电荷不全相等的离子，经过由正交的匀强电场和匀强磁场组成的速度选择器后，进入另一个匀强磁场中并分裂为A、B两束，下列说法中正确的是()图5A ．组成A 束和B 束的离子都带负电B ．组成A 束和B 束的离子质量一定不同C ．A 束离子的比荷大于B 束离子的比荷D ．速度选择器中的磁场方向垂直于纸面向外答案 C4．质量和电量都相等的带电粒子M 和N ，以不同的速率经小孔S 垂直进入匀强磁场，运行的半圆轨迹如图6中虚线所示，下列表述正确的是( )图6A ．M 带负电，N 带正电B ．M 的速率小于N 的速率C ．洛伦兹力对M 、N 做正功D ．M 的运行时间大于N 的运行时间答案 A解析 由左手定则可知，N 粒子带正电，M 粒子带负电，A 正确．又r N <r M ，由r ＝m v qB可得v N <v M ，B 错误．洛伦兹力与速度时刻垂直，不做功，C 错误．粒子在磁场中的运行时间t ＝θ2πT ＝T 2，又T ＝2πm qB，所以t M ＝t N ，D 错误.。
带电粒子在有界磁场中运动的临界问题“临界问题”大量存在于高中物理的许多章节中，如“圆周运动中小球能过最高点的速度条件”“动量中的避免碰撞问题”等等，这类题目中往往含有“最大”、“最高”、“至少”、“恰好”等词语，其最终的求解一般涉及极值，但关键是找准临界状态。
带电粒子在有界磁场中运动的临界问题，在解答上除了有求解临界问题的共性外，又有它自身的一些特点。
一、解题方法画图T动态分析T找临界轨迹。
（这类题目关键是作图，图画准了，问题就解决了一大半，余下的就只有计算了——这一般都不难。
）二、常见题型（B为磁场的磁感应强度，V。
为粒子进入磁场的初速度）分述如下：第一类问题：例1如图1所示，匀强磁场的磁感应强度为B,宽度为d,边界为CD和EF。
一电子从CD边界外侧以速率V。
垂直匀强磁场射入，入射方向与CD边界夹角为9。
已知电子的质量为m电荷量为e,为使电子能从磁场的另一侧EF射出，求电子的速率v o至少多大？分析：如图2，通过作图可以看到：随着V。
的增大，圆半径增大，临界状态就是圆与边界EF 相切，然后就不难解答了。
第二类问题：例2如图3所示，水平线MN下方存在垂直纸面向里的磁感应强度为B的匀强磁场，在MN线上某点0正下方与之相距L的质子源S,可在纸面内360°范围内发射质量为m电量为e、速度为v o=BeL/ m的质子，不计质子重力，打在MN上的质子在O点右侧最远距离OP，打在O点左侧最远距离OO ___ 。
分析：首先求出半径得r=L,然后作出临界轨迹如图4所示（所有从S发射出去的质子做圆周运动的轨道圆心是在以S为圆心、以r=L为半径的圆上，这类问题可以先作出这一圆——就是圆心的集合，然后以圆上各点为圆心，作出一系列动态圆），【练习】如图5所示，在屏MN的上方有磁感应强度为B的匀强磁场，磁场方向垂直纸面向里。
P为屏上的一小孔，PC与MN垂直。
一群质量为m带电荷量为一q的粒子(不计重力)，以相同的速率v,从P处沿垂直于磁场的方向射入磁场区域。

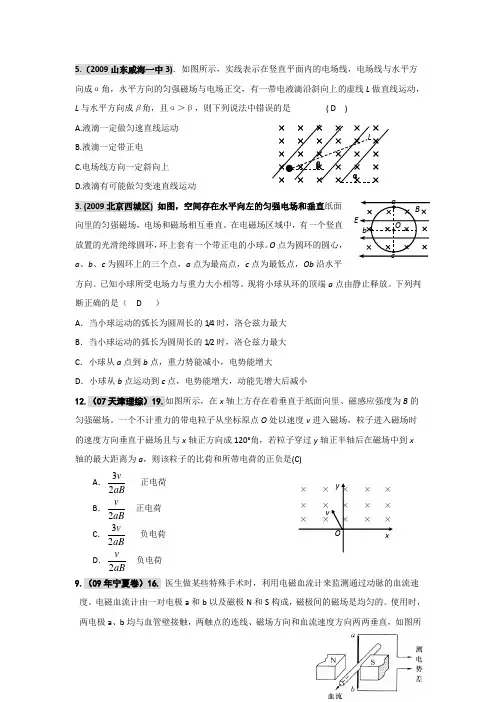

×××××× × × × × × × × × × Oxy v5.（2009山东威海一中3)．如图所示，实线表示在竖直平面内的电场线，电场线与水平方向成α角，水平方向的匀强磁场与电场正交，有一带电液滴沿斜向上的虚线L 做直线运动，L 与水平方向成β角，且α＞β，则下列说法中错误的是 ( D ) A.液滴一定做匀速直线运动 B.液滴一定带正电 C.电场线方向一定斜向上 D.液滴有可能做匀变速直线运动3. (2009北京西城区) 如图，空间存在水平向左的匀强电场和垂直纸面向里的匀强磁场，电场和磁场相互垂直。
在电磁场区域中，有一个竖直放置的光滑绝缘圆环，环上套有一个带正电的小球。
O 点为圆环的圆心，a 、b 、c 为圆环上的三个点，a 点为最高点，c 点为最低点，Ob 沿水平方向。
已知小球所受电场力与重力大小相等。
现将小球从环的顶端a 点由静止释放。
下列判断正确的是（ D ）A ．当小球运动的弧长为圆周长的1/4时，洛仑兹力最大B ．当小球运动的弧长为圆周长的1/2时，洛仑兹力最大C ．小球从a 点到b 点，重力势能减小，电势能增大D ．小球从b 点运动到c 点，电势能增大，动能先增大后减小12.（07天津理综）19.如图所示，在x 轴上方存在着垂直于纸面向里、磁感应强度为B 的匀强磁场。
一个不计重力的带电粒子从坐标原点O 处以速度v 进入磁场，粒子进入磁场时的速度方向垂直于磁场且与x 轴正方向成120°角，若粒子穿过y 轴正半轴后在磁场中到x 轴的最大距离为a ，则该粒子的比荷和所带电荷的正负是(C)A ．32vaB 正电荷 B ．2v aB 正电荷C ．32v aB 负电荷D ．2v aB负电荷9.（09年宁夏卷）16. 医生做某些特殊手术时，利用电磁血流计来监测通过动脉的血流速度。
带电粒子在磁场中的运动（单边界、双边界、三角形、四边形、圆边界、临界问题、多解问题）建议用时：60分钟带电粒子在磁场中的运动A．M带正电，N带负电B．M的速率小于N的速率A．1kBL，0°B3【答案】B【详解】若离子通过下部分磁场直接到达根据几何关系则有：R由：2v qvB mR=可得：qBLv kBLm==根据对称性可知出射速度与当离子在两个磁场均运动一次时，如图乙所示，因为两个磁场的磁感应强度大小均为根据洛伦兹力提供向心力，有：可得：122qBLv kBLm==此时出射方向与入射方向相同，即出射方向与入射方向的夹角为：通过以上分析可知当离子从下部分磁场射出时，需满足：此时出射方向与入射方向的夹角为：A．从ab边射出的粒子的运动时间均相同B．从bc边射出的粒子在磁场中的运动时间最长为C．粒子有可能从c点离开磁场D．若要使粒子离开长方形区域，速率至少为可见从ab射出的粒子做匀速圆周运动的半径不同，对应的圆心角不相同，所以时间也不同，故B．从bc边射出的粒子，其最大圆心角即与A ．粒子的速度大小为2qBdmB ．从O 点射出的粒子在磁场中的运动时间为C ．从x 轴上射出磁场的粒子在磁场中运动的最长时间与最短时间之比为D ．沿平行x 轴正方向射入的粒子离开磁场时的位置到得：R d=由洛仑兹力提供向心力可得：Bqv m=得：qBd v m=A 错误；A ．如果0v v >，则粒子速度越大，在磁场中运动的时间越长B ．如果0v v >，则粒子速度越大，在磁场中运动的时间越短C ．如果0v v <，则粒子速度越大，在磁场中运动的时间越长D ．如果0v v <，则粒子速度越大，在磁场中运动的时间越短【答案】B该轨迹恰好与y 轴相切，若上移，可知，对应轨迹圆心角可知，粒子在磁场中运动的时间越短，故CD ．若0v v <，结合上述可知，飞出的速度方向与x 轴正方向夹角仍然等于A ．粒子能通过cd 边的最短时间B ．若粒子恰好从c 点射出磁场，粒子速度C ．若粒子恰好从d 点射出磁场，粒子速度7．（2024·广西钦州·模拟预测）如图所示，有界匀强磁场的宽度为粒子以速度0v垂直边界射入磁场，离开磁场时的速度偏角为（ ）A．带电粒子在匀强磁场中做圆周运动的轨道半径为B．带电粒子在匀强磁场中做圆周运动的角速度为C．带电粒子在匀强磁场中运动的时间为D．匀强磁场的磁感应强度大小为【答案】B【详解】A．由几何关系可知，带电粒子在匀强磁场中做圆周运动的轨道半径为：A．该匀强磁场的磁感应强度B．带电粒子在磁场中运动的速率C．带电粒子在磁场中运动的轨道半径D．带电粒子在磁场中运动的时间C．根据几何关系可得：cos30aR = o所以：233R a =故C正确；AB．在磁场中由洛伦兹力提供向心力，即：A．从c点射出的粒子速度偏转角度最大C．粒子在磁场运动的最大位移为10．（2024·四川乐山·三模）如图所示，在一个半径为面向里的匀强磁场，O 为区域磁场圆心。
带电粒子在有界磁场中的运动带电粒子在磁场中的运动是高中物理的一个难点，也是高考的热点。
在历年的高考试题中几乎年年都有这方面的考题。
带电粒子在有界磁场中的运动问题，综合性较强，解这类问题既要用到物理中的洛仑兹力、圆周运动的知识，又要用到数学中的平面几何中的圆及解析几何知识。
下面按照有界磁场的形状对这类问题进行分类解析。
1、一个基本思路：定圆心、找半径、画轨迹、求时间（1）圆心的确定：因为洛伦兹力F 指向圆心，根据F ⊥v 画出粒子运动轨迹中任意两点（一般是射入和射出磁场两点）的F 的方向，沿两个洛伦兹力F 画其延长线，两延长线的交点即为圆心。
或利用圆心位置必定在圆中一根弦的中垂线上，作出圆心位置。
（2）半径的确定和计算：qvB=m R v 2， R=Bqmv 或是利用平面几何关系，求出该圆的可能半径（或圆心角）。
并注意以下两个重要几何特点：①粒子速度的偏向角（φ）等于回旋角（α），并等于AB 弦与切线的夹角（弦切角θ）的2倍（如图所示），即φ=α=2θ=ωt 。
②相对的弦切角（θ）相等，与相邻的弦切角（θ′）互补，即θ+θ′=180°。
（3）粒子在磁场中运动时间的确定：利用回旋角（即圆心角α）与弦切角的关系，或者利用四边形内角和等于360°计算出圆心角α的大小，由公式qB m T π2=，T t πα2=或vR t θ=。
可求出粒子在磁场中的运动时间。
2、一个重要结论如右图， 带电粒子以速度v 指向圆形磁场的圆心入射，出磁场时速度方向的反向延长线肯定经过圆形磁场的圆心3、一个重要方法 对于一些可向各个方向发射的带电粒子进入有边界的匀强磁场后出射问题，可以用假设移动圆法：假设磁场是足够大的，则粒子的运动轨迹是一个完整的圆，当粒子的入射速度方向改变时，相当于移动这个圆。
当带电粒子在足够大的磁场中以速度v 向某一方向射出时，其运动轨迹都是一个圆；若射出粒子的初速度方向转过θ角时，其运动轨迹相当于以入射点为轴，直径转动θ得到的圆的轨迹，如图所示；用这种方法可以解决： a.带电粒子在磁场中在同一点向各个方向射出的问题。
b.粒子在不同的边界射出的问题。
【例1】 在以坐标原点O 为圆心，半径为r 的圆形区域内，存在磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场，如图所示。
一个不计重力的带电粒子从磁场边界与x 轴的交点A 处以速率v 沿-x 方向射入磁场，它恰好从磁场边界与y 轴的交点C 处沿+y 方向飞出。
（1）请判断该粒子带何种电荷，并求出其比荷mq ；R（2）若磁场的方向和所在空间范围不变，而磁感应强度的大小变为B ′，该粒子仍从A 处以相同的速度射入磁场，但飞出磁场时的速度方向相对于入射方向改变了60°角，求磁感应强度B ′多大？此次粒子在磁场中运动所用时间t 是多少？点拔：（1）粒子进入磁场后受哪些力？做什么性质的运动？（2）如何确定粒子在磁场中运动的半径、圆心？【例2】 匀强磁场方向垂直于xy 平面，在xy 平面上，磁场分布在以O 为中心的一个圆形区域内。
一个质量为m 、电荷量为q 的带电粒子，由原点O 开始运动，初速度为v,方向沿x 轴正方向。
后来，粒子经过y 轴上的P 点，此时速度方向与y 轴的夹角为30°，P 到O 点的距离为L ，如图所示，不计重力的影响，求磁场的磁感应强度B 的大小和xy 平面上磁场区域的半径R 。
点拔：（1）粒子做圆周运动的圆心位置大体在哪里？P 点在磁场里还是在磁场外？能否在磁场边界上？（2）粒子离开磁场后做什么运动？该运动轨迹与粒子在磁场中的圆周运动轨迹有什么几何关系？带电粒子在“圆形磁场区域”中的运动【例3】如图所示，在一个圆形区域内，两个方向相反且都垂直于纸面的匀强磁场分布在以直径A 2A 4为边界的两个半圆形区域Ⅰ、Ⅱ中，A 2A 4与A 1A 3的夹角为60º。
一质量为m 、带电量为+q 的粒子以某一速度从Ⅰ区的边缘点A 1处沿与A 1A 3成30º角的方向射入磁场，随后该粒子以垂直于A 2A 4的方向经过圆心O 进入Ⅱ区，最后再从A 4处射出磁场。
已知该粒子从射入到射出磁场所用的时间为t ，求Ⅰ区和Ⅱ区中磁感应强度的大小（忽略粒子重力）。
【例4】半径为cm r 10=的匀强磁场区域边界在y 轴右边跟y 轴相切于坐标原点O ，磁感强度T B 332.0=，方向垂直纸面向里．在O 处有一放射源S ，可向纸面各个方向射出速度为s m v /102.36⨯=的粒子．已知α粒子质量kg m 271064.6-⨯=，电量C q 19102.3-⨯=，试画出α粒子通过磁场空间做圆周运动的圆心轨道，求出α粒子通过磁场空间的最大偏角．带电粒子在“长方形磁场区域”中的运动匀强磁场的边界是矩形带电粒子以初速度v 0垂直于磁感线射入匀强磁场时，v 0和磁场边界可能垂直，也可能不垂直（如图1、如图2），匀强磁场的磁感线垂直于纸面，匀强磁场仅存在于矩形区域ABCD 内。
1、v 0和边界垂直．如图1所示，v 0垂直于边界AD ．只讨论两种特殊情况．（1）带电粒子从CD 边垂直射出磁场，如图1（a ）应满足：AB ＞r ，MD=r ．带电粒子在磁场中的运动轨道为四分之一圆周，在磁场中运动了四分之一周期．A 1 A 3（2）带电粒子从AD 边垂直射出磁场，如图1（b ）应满足：AB ＞r ，MD ＞2r ．带电粒子在磁场中的运动轨道为半个圆周，在磁场中运行了半个周期．2、v 0和边界不垂直：图2中，两个质量为m 、带电量为q 、初速度大小为v 0的完全相同的带电粒子，从同一点M 分别沿着与边界AD 夹α、β（=π－α）角的方向射入匀强磁场，也只讨论两种特殊情况．（1）带电粒子从CD 边垂直射出磁场，如图2（a ）．应满足：AB ＞r （1＋cos α）、AM ＞r （1－sin α）、MD=rsin α．以AD 为=2r ，据此可求带电粒子在磁场中的轨道半径及两粒子在磁场中运动的时间和（半个周期）。
（2）带电粒子从AD 边射出磁场，如图2（b ）所示，应满足： AB ＞r(1＋cos α）， AD ＞2r ，且需 AM ＞r （1－sin α），MD ＞r （1 + sin α）．由几何知识可知，两带电粒子从同一点进入磁场，在磁场中沿不的时间和等于它们做匀速圆周运动的周期．【例5】如图3，长为L 间距为d 的水平两极板间，有垂直于纸面向里的匀强磁场，磁感强度为B ，两板不带电，现有质量为m ，电量为q 的带正电粒子（重力不计），从左侧两极板的中心处以不同速率v 水平射入，欲使粒子不打在板上，求粒子速率v 应满足什么条件。
带电粒子在“三角形磁场区域”中的运动【例6】在边长为a 2的ABC ∆内存在垂直纸面向里的磁感强度为B的匀强磁场，有一带正电q ，质量为m 的粒子从距Ａ点a 3的Ｄ点垂直ＡＢ方向进入磁场，如图５所示，若粒子能从ＡＣ间离开磁场，求粒子速率应满足什么条件及粒子从ＡＣ间什么范围内射出．带电粒子在“圆环形磁场区域”中的运动【例7】据有关资料介绍，受控核聚变装置中有极高的温度，因而带电粒子将没有通常意义上的“容器”可装，而是由磁场约束带电粒子运动使之束缚在某个区域内．现按下面的简化条件来讨论这个问题：如图8所示的是一个截面为内径m R 6.01=、外径m R 2.12=的环状区域，区域内有垂直于截面向里的匀强磁场．已知氦核的荷质比kg c mq /108.47⨯=，磁场的磁感应强度T B 4.0=，不计带电粒子重力．（1）实践证明，氦核在磁场区域内沿垂直于磁场方向运动速图３⨯⨯⨯⨯⨯⨯⨯⨯→∙d L v 图8图5D B度v 的大小与它在磁场中运动的轨道半径r 有关，试导出v 与r 的关系式．（2）若氦核沿磁场区域的半径方向平行于截面从A 点射人磁场，画出氦核在磁场中运动而不穿出外边界的最大圆轨道示意图．（3）若氦核在平行于截面从A 点沿各个方向射人磁场都不能穿出磁场外边界，求氦核的最大速度．带电粒子在“宽度一定的无限长磁场区域”中的运动【例8】如图11所示，A 、B 为水平放置的足够长的平行板，板间距离为m d 2100.1-⨯=，A 板中央有一电子源P ，在纸面内能向各个方向发射速度在s m /102.3~07⨯范围内的电子，Ｑ为P 点正上方B 板上的一点，若垂直纸面加一匀强磁场，磁感应强度T B 3101.9-⨯=，已知电子的质量kg m 31101.9-⨯=，电子电量C e 19106.1-⨯=，不计电子的重力和电子间相互作用力，且电子打到板上均被吸收，并转移到大地．求：（1）沿P Ｑ方向射出的电子击中A 、B 两板上的范围．（２）若从Ｐ点发出的粒子能恰好击中Ｑ点，则电子的发射方向（用图中θ角表示）与电子速度的大小v 之间应满足的关系及各自相应的取值范围。
带电粒子在“单边磁场区域”中的运动 【例9】如图14所示，在真空中坐标xoy 平面的0>x 区域内，有磁感强度T B 2100.1-⨯=的匀强磁场，方向与xoy 平面垂直，在x 轴上的)0,10(p 点，有一放射源，在xoy 平面内向各个方向发射速率s m v /100.14⨯=的带正电的粒子，粒子的质量为kg m 25106.1-⨯=，电量为C q 18106.1-⨯=，求带电粒子能打到y 轴上的范围． 【例10】如图所示，图中虚线MN 是一垂直纸面的平面与纸面的交线，在平面右侧的半空间存在一磁感应强度为B 的匀强磁场，方向垂直纸面向外。
O 是MN 上的一点，从O 点可以向磁场区域发射电量为+q 、质量为m 、速率为v 的粒子，粒子射入磁场时的速度可在纸面内各个方向。
已知先后射入的两个粒子恰好在磁场中给定的P 点相遇，P 到O 的距离为L ，不计重力及粒子间的相互作用。
（1）求所考查的粒子在磁场中的轨道半径；（2）求这两个粒子从O 点射入磁场的时间间隔。
带电粒子在“反向磁场区域”中的运动 【例11】如图所示，M 、N 为两块带等量异种电荷的平行金属板，S 1、S 2为板上正对的小孔，N 板右侧有两个宽度均为d 的匀强磁场区域，磁感应强度大小均为B ，方向分别垂直于纸面向外和向里，磁场区域右侧有一个荧光屏，取屏上与S 1、S 2共线的O 点为原点，向上为正方向建立x 轴。
M 板左侧电子枪发射出的热电子经小孔S 1进入两板间，电子的质量为m ，电荷量为e ，初速度可以忽略。
⑴当两板间电势差为U 0时，求从小孔S 2射出的电子的速度v 0。
⑵求两金属板间电势差U 在什么范围内，电子不能穿过磁场区域而打到荧光屏上。
⑶若电子能够穿过磁场区域而打到荧光屏上，试在答题卡的图上定性地画出电子运动的轨迹。
⑷求电子打到荧光屏上的位置坐标x 和金属板间电势差U 的函数关系。
