过程自动化仪表识图与安装 (技术讲解)

自动化仪表安装步骤 The manuscript was revised on the evening of 2021自动化仪表安装步骤仪表安装程序可分为三个阶段，即施工准备阶段一施工阶段一试车交工阶段。

一、施工准备阶段施工准备是安装的一个重要阶段，它的工作充分与否，直接影响施工的进展乃至仪表试工任务的完成。

施工准备包括资料准备、物资准备、表格准备和工机具及标准仪器的准备。

A、资料准备资料准备是指安装资料的准备。

安装资料包括施工图、常用的标准图、自控安装图册、《工业自动化仪表安装工程施工验收规范》和质量验评标准以及有关手册等。

施工图是施工的依据，也是交工验收的依据，还是编制施工图预算和工程结算的依据。

一套完整的仪表施工图，应该包括下列内容：（1）图纸目录（2）设计说明书（3）仪表设备汇总表（4）仪表一览表（5）安装材料汇总表（6）仪表加工件汇总表、仪表加工件（按工号）一览表（7）电气材料汇总表（8）仪表盘正面布置图（9）仪表盘背面接线图（10）供电系统图（11）电缆敷设图（12）槽板（桥架）定向图（13）信号、联销原理图（14）供电原理图（15）电气控制原理图（16）调节系统原理图、检测系统原理图（17）设备平面图、一次点位置图（18）调节阀、节流装置计算书及数据表（19）仪表系统接地（20）复用图纸（21）带控制点工艺流程图（22）设计单位企业标准和安装图册施工单位向建设单位领取图纸，施工队向项目部领取图纸，施工队班组向施工队领取图纸应按目录进行核对。

上述图纸是对常规仪表而言，集散控制系统没有仪表盘，而多了端子柜、输入输出装置、单元控制装置、报警联锁装置等等。

B、技术准备技术准备是在资料准备的基础在进行的。

具体地说，要做下列技术准备工作。

（1）参与施工组织设计的编制施工组织设计是施工单位拟建工程项目，全面安排施工准备，规划、部署施工活动的指导性技术经济文件。

编制施工组织设计已成施工准备工作不可缺少的内容，并已形成了一项制度。

自动化仪表安装方法一、保护管敷设施工方法1、安装程序：熟悉图纸→放线定位→材料检查→锉口套丝→配管→质量检查→管内杂物清理→管内穿引线→封闭管口→隐蔽验收。

2、弯管时加热应均匀，管子不应有明显变形与烧焦，用套管加热连接时，管子插入深度宜大于外径的1.5倍，当使用粘合剂连接时，应大于1.1倍。

3、支架间距：DN25以下≤1m，DN25以上≤1.5m，管端及连接部件的两侧300㎜处应加以固定，管线直线长度大于30m时，应采取热膨胀补偿措施。

4、与未绝热的高温工艺设备，管道表面间的距离≥500㎜。

二、桥架安装施工方法1、安装程序：熟悉图纸→放线定位→支架托架安装→桥架安装→质量检查2、成品桥架应平整，内部光洁，无毛刺，加工尺寸准确，各种附件及盖板齐全。

3、桥架安装应横平竖直，排列整齐，其上部与天棚之间应留有便于损伤的空间，垂直排列的桥架时，其弯曲弧度应一致，桥架拐直角弯时，其最小的弯曲半径不应小于桥架内最粗电缆外径的10倍。

4、桥架连接时，连接螺栓其螺母应置于桥架外侧，并应设置专用接地板或接地线（镀锌桥架除外），桥架与桥架间，桥架与仪表箱盘间，桥架与盖板之间及盖板与盖板章应对合严密。

5、当直接由汇线桥架内引出电缆时，应用机械加工方法开孔，并采用合适的护圈保护电缆。

三、仪表箱盘安装方法1、安装程序：熟悉图纸→放线定位→设备检查→基础型钢制安→设备就位找正→质量检查→柜内配线校对2、设备的型号、规格必须符合设计及有关标准要求，并附有合格证、质保书。

3、基础型钢制作尺寸应与仪表盘尺寸相符，其直线度及水平方向倾斜允差为1㎜/m，底座总长＞5m时，全长允差5mm，基础型钢应在二次抹面前安装找正，其表面应高出地面，基础型钢接地良好。

4、仪表箱盘安装应垂直、平整、牢固。

5、单独安装仪表盘垂直度允差1.5mm/m，水平方向倾斜度允差1mm/m。

6、成排仪表盘垂直度允差 1.5mm/m，水平方向倾斜度允差1mm/m；相邻两盘顶部调试调试允差为2㎜；＞3盘以上成排安装顶部调试最大允差5mm；相邻两盘接缝处得胜回朝下面的平面度允差1mm；5盘以上成排安装，盘下面的平面度最大允差5mm；相邻两盘接缝间隙≤2㎜。

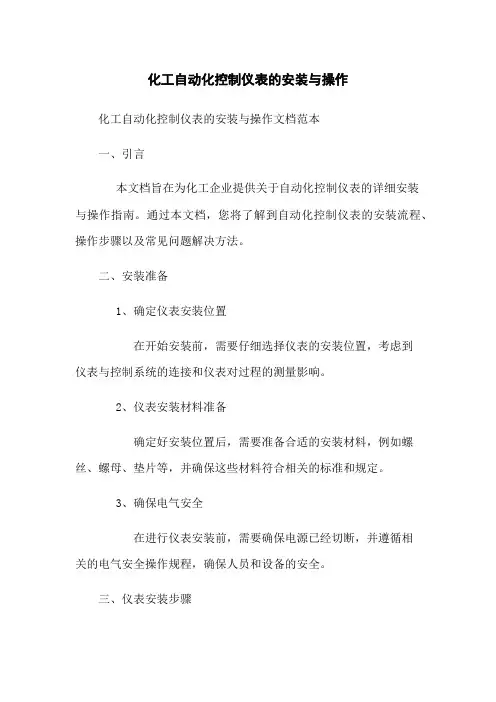

化工自动化控制仪表的安装与操作化工自动化控制仪表的安装与操作文档范本一、引言本文档旨在为化工企业提供关于自动化控制仪表的详细安装与操作指南。

通过本文档，您将了解到自动化控制仪表的安装流程、操作步骤以及常见问题解决方法。

二、安装准备1、确定仪表安装位置在开始安装前，需要仔细选择仪表的安装位置，考虑到仪表与控制系统的连接和仪表对过程的测量影响。

2、仪表安装材料准备确定好安装位置后，需要准备合适的安装材料，例如螺丝、螺母、垫片等，并确保这些材料符合相关的标准和规定。

3、确保电气安全在进行仪表安装前，需要确保电源已经切断，并遵循相关的电气安全操作规程，确保人员和设备的安全。

三、仪表安装步骤1、预先安装准备(1) 检查仪表设备在安装之前，需要检查所使用的仪表设备，确保其完整性和功能正常。

(2) 检查安装位置确认已选择的安装位置是否符合要求，并对其进行检查，确保无阻碍和泄漏。

2、安装仪表(1) 固定仪表使用合适的螺丝和螺母将仪表牢固地固定在安装位置上。

(2) 连接管道和电缆根据仪表的连接要求，正确连接管道和电缆，并确保连接牢固可靠。

3、进行仪表连接(1) 连接电气线路按照仪表接线图的要求，正确连接仪表的电气线路，并进行必要的接地。

(2) 连接通信线路根据仪表的通信接口要求，正确连接仪表与控制系统之间的通信线路。

四、仪表操作1、启动仪表(1) 检查电源在启动仪表前，需要确保电源已连接并供电正常。

(2) 仪表开机按照仪表操作手册的要求，启动仪表，并确保其正常运行。

2、仪表校准(1) 获取校准要求根据仪表的使用要求，获取相关的校准标准和方法。

(2) 进行校准操作按照校准要求，正确操作仪表进行校准，并记录校准结果。

3、仪表维护(1) 定期维护检查按照仪表维护手册的要求，定期对仪表进行维护检查，确保其正常运行。

(2) 故障排除在仪表出现故障时，根据故障排除手册的要求，进行相应的故障排除操作。

五、附件本文档所涉及的附件可以根据实际情况进行添加，例如安装示意图、接线图、操作手册等。

压力仪表一、压力检测元件压力检测的方法很多，按敏感元件和转换原理的特性不同，一般分为四类：（ ）液柱压力计。

它是根据流体静力学原理，把被测压力或差压转换成液体高度（差），压力计一般采用充有水或水银的玻璃✞形管或单管。

（ ）弹性式压力仪表。

它是根据弹性元件受力变形的原理，将被测压力转换成弹性元件的位移，并通过机械传动机构直接带动指针。

常见的弹性式压力计有弹簧管压力仪表、膜盒压力仪表、波纹管压力仪表等。

（ ）电远传式压力仪表。

这类仪表的敏感元件一般也是弹性元件，通过进一步应用转换元件（或装置）和转换电路将与被测压力成正比的弹性元件的位移转换成电信号输出，实现信号的远距离输送。

常见的有力平衡式压力变送器、电容式压力变送器、霍尔式压力传感器等。

（ ）物性型压力传感器。

它是基于在压力作用下，敏感元件的某些物理特性发生变化的原理。

常见的物性型压力传感器有应变式压力传感器、压阻式压力传感器、压电式压力传感器等。

二、压力表 压力表的原理与构造原理：压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。

 构造：溢流孔：若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。

注：为了保持溢流孔的正常性能，请在表后面留出至少 ❍❍的空间，不要改造或塞住溢流孔。

指针：除标准指针外，其他指针也是可选的。

（零调指针最大值指针或设定指针）请在选型表中列出。

玻璃面板：除标准玻璃外，其他特殊材质玻璃，如强化玻璃，无反射玻璃也是可选的。

性能分类：普通型（标准）、蒸汽用普通型（ ）、耐热型（☟）、耐振型（✞）、蒸汽用耐振型（ ✞）耐热耐振型（☟✞）。

处理方式：禁油 禁水处理⑤在制造时除去残留在接液部的水或油。

弹性敏感元件：波登管、波纹管、 隔膜波登管压力表波登管敏感元件是弯成圆形，截面积显椭圆形的弹性 形管。

测量介质的压力作用在波动管的内侧，这样波登管椭圆截面会趋于圆形截面。

自动化仪表安装步骤仪表安装程序可分为三个阶段，即施工准备阶段一施工阶段一试车交工阶段。

一、施工准备阶段施工准备是安装的一个重要阶段，它的工作充分与否，直接影响施工的进展乃至仪表试工任务的完成。

施工准备包括资料准备、物资准备、表格准备和工机具及标准仪器的准备。

A、资料准备资料准备是指安装资料的准备。

安装资料包括施工图、常用的标准图、自控安装图册、《工业自动化仪表安装工程施工验收规范》和质量验评标准以及有关手册等。

施工图是施工的依据，也是交工验收的依据，还是编制施工图预算和工程结算的依据。

一套完整的仪表施工图，应该包括下列内容：（1）图纸目录（2）设计说明书（3）仪表设备汇总表（4）仪表一览表（5）安装材料汇总表（6）仪表加工件汇总表、仪表加工件（按工号）一览表（7）电气材料汇总表（8）仪表盘正面布置图（9）仪表盘背面接线图（10）供电系统图（11）电缆敷设图（12）槽板（桥架）定向图（13）信号、联销原理图（14）供电原理图（15）电气控制原理图（16）调节系统原理图、检测系统原理图（17）设备平面图、一次点位置图（18）调节阀、节流装置计算书及数据表（19）仪表系统接地（20）复用图纸（21）带控制点工艺流程图（22）设计单位企业标准和安装图册施工单位向建设单位领取图纸，施工队向项目部领取图纸，施工队班组向施工队领取图纸应按目录进行核对。

上述图纸是对常规仪表而言，集散控制系统没有仪表盘，而多了端子柜、输入输出装置、单元控制装置、报警联锁装置等等。

B、技术准备技术准备是在资料准备的基础在进行的。

具体地说，要做下列技术准备工作。

（1）参与施工组织设计的编制施工组织设计是施工单位拟建工程项目，全面安排施工准备，规划、部署施工活动的指导性技术经济文件。

编制施工组织设计已成施工准备工作不可缺少的内容，并已形成了一项制度。

（2）施工方案的编制施工方案按其内容的重要性决定了它的审批权限。

一个完整的自控技术方案，应包括如下内容：（A）编制依据；（B）工程概况，包括说明、特点、主要的实物量；（C）主要施工工序和施工方法；（D）质量要求及质量保证措施；（E）安全技术措施；（F）进度网络计划或统筹图；（G）资源安排，包括劳动力及施工工机具、标准仪器一览表；（H）交工资料表格。
