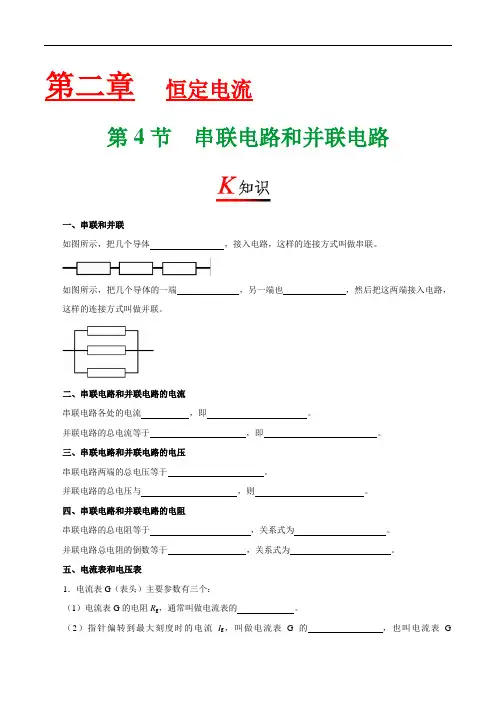

第二章恒定电流第4节串联电路和并联电路一、串联和并联如图所示，把几个导体，接入电路，这样的连接方式叫做串联。
如图所示，把几个导体的一端，另一端也，然后把这两端接入电路，这样的连接方式叫做并联。
二、串联电路和并联电路的电流串联电路各处的电流，即。
并联电路的总电流等于，即。
三、串联电路和并联电路的电压串联电路两端的总电压等于。
并联电路的总电压与，则。
四、串联电路和并联电路的电阻串联电路的总电阻等于，关系式为。
并联电路总电阻的倒数等于，关系式为。
五、电流表和电压表1．电流表G（表头）主要参数有三个：（1）电流表G的电阻R g，通常叫做电流表的。
（2）指针偏转到最大刻度时的电流I g，叫做电流表G的，也叫电流表G的。
（3）电流表G 通过满偏电流时，加在它两端的电压U g 叫做满偏电压，也叫 。
由欧姆定律U g =I g R g 可知，电流表G 的 和 一般都比较 。
2．当改成量程为U 的电压表时，应串联一个电阻R ，因为串联电阻有分压作用，因此叫 ，电压表的总内阻： 。
学-科网3．当改成量程为I 的电流表时，应并联一个电阻R ，因为串联电阻有分流作用，因此叫 ，电流表的总电阻为 。
依次首尾相连 连在一起 连在一起相等 12n I I I ===L 各支路电流之和 12n I I I I =+++L 各部分电路电压之和 各支路电压相等 12n U U U ===L 各部分电路电阻之和 12n R R R R =+++L 各支路电阻的倒数之和121111nR R R R =+++L 内阻 满偏电流 电流量程 电压量程 满偏电流 满偏电压 小 分压电阻 R V =R g +R 分流电阻 gA g=R R R R R ⋅+一、串、并联电路中的几个有用推论 1．串联电路的总电阻大于其中任一个电阻。
2．并联电路的总电阻小于其中最小的电阻。
3．n 个相同的电阻并联，总电阻等于一个电阻的n 分之一，1=R R n总。
2.4串联电路和并联电路1．串联电路和并联电路先让学生回忆初中有关这方面（串、并联电路的规律）的问题，然后让学生自学，在此基础上，让学生将串联和并联加以对比，学生容易理解和记忆。
（1）串联电路①电路中各处的电流强度相等。
I=I1=I2=I3=…②电路两端的总电压等于各部分电路两端电压之和U=U1+U2+U3+…③串联电路的总电阻，等于各个电阻之和。
R=R1+R2+R3+…④电压分配：U1/R1=U2/R2 U1/R1=U/R⑤n个相同电池（E、r）串联：E n = nE r n = nr（2）并联电路①并联电路中各支路两端的电压相等。
U=U1=U2=U3=…②电路中的总电流强度等于各支路电流强度之和。
I=I1+I2+I3+…③并联电路总电阻的倒数，等于各个电阻的倒数之和。
1/R=1/R1+1/R2+1/R3+ 对两个电阻并联有：R=R1R2/（R1+R2）④电流分配：I1/I2=R1/R2 I1/I=R1/R⑤n个相同电池（E、r）并联：E n = E r n =r/n再由学生讨论下列问题：①几个相同的电阻并联，总电阻为一个电阻的几分之一；②若不同的电阻并联，总电阻小于其中最小的电阻；③若某一支路的电阻增大，则总电阻也随之增大；④若并联的支路增多时，总电阻将减小；⑤当一个大电阻与一个小电阻并联时，总电阻接近小电阻。
另外应让学生明确：串联和并联的总电阻是串联和并联的等效电阻，电阻R的作用效果与R1、R2串联使用或并联使用时对电路的效果相同，如教材图2．4—3和2．4—4所示。
分析电路时要学会等效。
2．电压表和电流表 ----串、并联规律的应用常用的电压表和电流表都是由小量程的电流表G（表头）改装而成。
（1）表头G：构造（从电路的角度看）：表头就是一个电阻，同样遵从欧姆定律，与其他电阻的不同仅在于通过表头的电流是可以从刻度盘上读出来的。
原理：磁场对通电导线的作用P98（为后续知识做准备）（2）描述表头的三个特征量（三个重要参数）④①内阻Rg：表头的内阻。
