建筑工程施工图纸识图顺序图文教程施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

学会正确的识图方法，才能收到事半功倍的效果。

1、把握主次拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。

2、记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。

如何学习看懂施工图的步骤与方法施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

以下是一些基本的识图方法。

(1)循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解;⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

(2)作为要记住尺寸建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

《建设部关于工程建设设备与材料划分的规定》1、凡是经过加工制造由多种材料和部件按各自用途组成生产加工、动力、传送、储存、运输、科研等功能的机器、容器和其它机械等为设备。

设备分为标准设备和非标准设备。

标准设备（包括通用设备和专用设备）：是指按国家规定的产品标准批量生产的、已进入设备系列的设备；非标准设备：是指国家未定型、非批量生产的、由设计单位提供制造图纸，委托承制单位或施工企业在工厂或施工现场制作的设备。

设备一般包括以下各项：（1）各种设备的本体及随设备到货的配件、备件和附属于设备本体制作成型的梯子、平台、栏杆及管道等。

（2）各种计量器、仪表及自动化控制装置、实验的仪器属于设备本体部分的仪器仪表等。

（3）附属于设备本体的油类、化学药品等设备的组成部分。

（4）无论用于生产或生活或附属于建筑物的水泵、锅炉及处理设备、电气、通风设备等。

为完成建筑、安装所需的原料和经过工业加工的设备本体以外的零配件、附件、成品、半成品等均为材料。

材料一般包括以下各项：（1）设备本体以外的不属于设备配套供货，需由施工企业进行加工制作或委托加工的平台、梯子栏杆及其他金属构件等，以及成品、半成品型施工或的管道、管件、阀门、法兰等。

（2）设备本体以外的各种行车轨道、滑触线、电梯的滑轨等均为材料。

2、工艺设备（1）制造厂以成品形式供货的各种容器、反应器、热交换器、塔器、电解槽等，均为设备。

（2）各种工艺设备在试车必须填充的一次性填充材料，如各种瓷环、钢环、塑料环、钢球等各种化学药品（如树脂、珠光砂、触媒、干燥剂、催化剂等）及变压器油等，不论是随设备带来的，还是单独订货购置的，均视为设备和组成部分。

3、热力设备（1）成套或散装到货的锅炉及其附属设备、汽轮发电机及其附属设备等均为设备。

（2）热力系统的除氧器水箱和疏水箱，工业水系统的工业水箱，油冷却系统的水箱，酸碱系统的碱酸储存槽等均为设备。

（3）循环水系统的旋转滤网视为设备，钢板闸门及拦污栅为材料；启闭装置的启闭机视为设备，启闭架为材料。

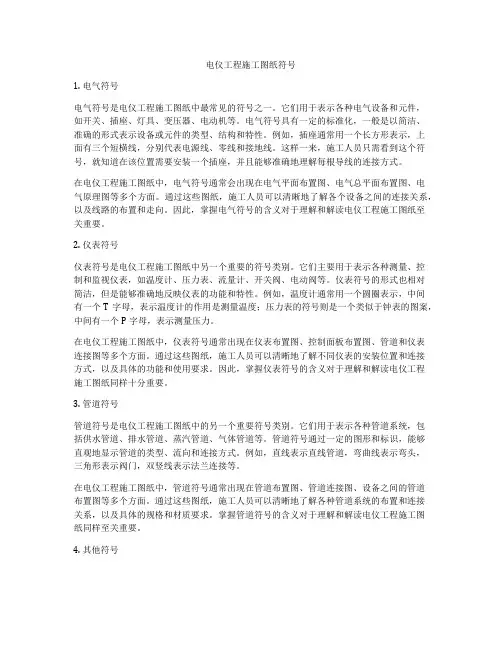

电仪工程施工图纸符号1. 电气符号电气符号是电仪工程施工图纸中最常见的符号之一。

它们用于表示各种电气设备和元件，如开关、插座、灯具、变压器、电动机等。

电气符号具有一定的标准化，一般是以简洁、准确的形式表示设备或元件的类型、结构和特性。

例如，插座通常用一个长方形表示，上面有三个短横线，分别代表电源线、零线和接地线。

这样一来，施工人员只需看到这个符号，就知道在该位置需要安装一个插座，并且能够准确地理解每根导线的连接方式。

在电仪工程施工图纸中，电气符号通常会出现在电气平面布置图、电气总平面布置图、电气原理图等多个方面。

通过这些图纸，施工人员可以清晰地了解各个设备之间的连接关系，以及线路的布置和走向。

因此，掌握电气符号的含义对于理解和解读电仪工程施工图纸至关重要。

2. 仪表符号仪表符号是电仪工程施工图纸中另一个重要的符号类别。

它们主要用于表示各种测量、控制和监视仪表，如温度计、压力表、流量计、开关阀、电动阀等。

仪表符号的形式也相对简洁，但是能够准确地反映仪表的功能和特性。

例如，温度计通常用一个圆圈表示，中间有一个T字母，表示温度计的作用是测量温度；压力表的符号则是一个类似于钟表的图案，中间有一个P字母，表示测量压力。

在电仪工程施工图纸中，仪表符号通常出现在仪表布置图、控制面板布置图、管道和仪表连接图等多个方面。

通过这些图纸，施工人员可以清晰地了解不同仪表的安装位置和连接方式，以及具体的功能和使用要求。

因此，掌握仪表符号的含义对于理解和解读电仪工程施工图纸同样十分重要。

3. 管道符号管道符号是电仪工程施工图纸中的另一个重要符号类别。

它们用于表示各种管道系统，包括供水管道、排水管道、蒸汽管道、气体管道等。

管道符号通过一定的图形和标识，能够直观地显示管道的类型、流向和连接方式。

例如，直线表示直线管道，弯曲线表示弯头，三角形表示阀门，双竖线表示法兰连接等。

在电仪工程施工图纸中，管道符号通常出现在管道布置图、管道连接图、设备之间的管道布置图等多个方面。

学会这十个技巧施工图纸分分钟搞定！导读施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

学会正确的识图方法，才能收到事半功倍的效果。

1、把握主次拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。

2、记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。

如何看懂工程施工图纸如何看懂工程施工图纸？下面是为您简单介绍一下。

施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

以下是一些基本的识图方法。

(1)循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

(2)作为要记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

仪表工程的识图第一节仪表施工图的基本知识一、仪表施工图的种类仪表施工图按施工内容可以分为仪表设备施工图、仪表电气线路施工图和仪表管路施工图三大类。

按施工图表达方式可以分为文字形式、表格形式和图样形式三大类。

1．文字形式施工图：包括图纸目录、设计说明书以及调节阀和节流元件的计算书2．表格形式施工图：包括仪表设备清单、材料表、电缆管缆汇总表、仪表规格型号表以及电缆（管缆）接线（接管）表等。

3．图样形式施工图：包括工艺流程图、各种平面布置图、各种仪表回路图、典型仪表安装图。

不同的设计单位，图样形式的施工图设计、编排、绘制形式也不尽相同。

二、常用生产过程自动化安装工程图例符号为了使施工图能够绘制方便、准确清晰、易于识读，对施工图中的仪表设备、材料均以相应的图形符号和文字代号表示。

但是，我国尚无仪表专业统一的施工图图形符号和文字代号，通常都参照GB2625—81，GB4728—84，GB6567—86中的部分图形符号和文字代号。

有的化工行业使用国家行业标准HG20505—92。

有的引进项目采用不同的国外标准。

因此识图时应以相应的施工图说明和标注的图形符号为准。

1．仪表安装常用图形符号见表2．DCS系统、逻辑控制器、计算机系统图形符3．常用参数和调节设备的文字代号号见表三、仪表位号的表示方法1．仪表位号组成在检测控制系统中，构成一个回路的每个仪表（或元件）都应有自己的仪表位号。

仪表位号由字母代号组合、区域编号和回路编号三部分组成。

字母代号组合中第一位字母表示被测变量，后继字母表示仪表的功能。

区域编号可按照不同工段（区域）进行编制，一般用3～5位数字表示。

回路编号则是将同一区域内同一仪表按回路不同编列。

2．分类与编号仪表位号按被测变量分类。

同一装置（或工段）的相同被测变量的仪表位号中数字编号是连续的，但允许中间有空号；不同被测变量的仪表位号不能连续编号。

如果同一个仪表回路有两个以上具有相同功能的仪表，可以在仪表位号后面附加尾缀（大写英文字母）加以区别。
