自动化仪表与识图

仪表工程的识图第一节仪表施工图的基本知识一、仪表施工图的种类仪表施工图按施工内容可以分为仪表设备施工图、仪表电气线路施工图和仪表管路施工图三大类。

按施工图表达方式可以分为文字形式、表格形式和图样形式三大类。

1．文字形式施工图：包括图纸目录、设计说明书以及调节阀和节流元件的计算书2．表格形式施工图：包括仪表设备清单、材料表、电缆管缆汇总表、仪表规格型号表以及电缆（管缆）接线（接管）表等。

3．图样形式施工图：包括工艺流程图、各种平面布置图、各种仪表回路图、典型仪表安装图。

不同的设计单位，图样形式的施工图设计、编排、绘制形式也不尽相同。

二、常用生产过程自动化安装工程图例符号为了使施工图能够绘制方便、准确清晰、易于识读，对施工图中的仪表设备、材料均以相应的图形符号和文字代号表示。

但是，我国尚无仪表专业统一的施工图图形符号和文字代号，通常都参照GB2625—81，GB4728—84，GB6567—86中的部分图形符号和文字代号。

有的化工行业使用国家行业标准HG20505—92。

有的引进项目采用不同的国外标准。

因此识图时应以相应的施工图说明和标注的图形符号为准。

1．仪表安装常用图形符号见表2．DCS系统、逻辑控制器、计算机系统图形符3．常用参数和调节设备的文字代号号见表三、仪表位号的表示方法1．仪表位号组成在检测控制系统中，构成一个回路的每个仪表（或元件）都应有自己的仪表位号。

仪表位号由字母代号组合、区域编号和回路编号三部分组成。

字母代号组合中第一位字母表示被测变量，后继字母表示仪表的功能。

区域编号可按照不同工段（区域）进行编制，一般用3～5位数字表示。

回路编号则是将同一区域内同一仪表按回路不同编列。

2．分类与编号仪表位号按被测变量分类。

同一装置（或工段）的相同被测变量的仪表位号中数字编号是连续的，但允许中间有空号；不同被测变量的仪表位号不能连续编号。

如果同一个仪表回路有两个以上具有相同功能的仪表，可以在仪表位号后面附加尾缀（大写英文字母）加以区别。

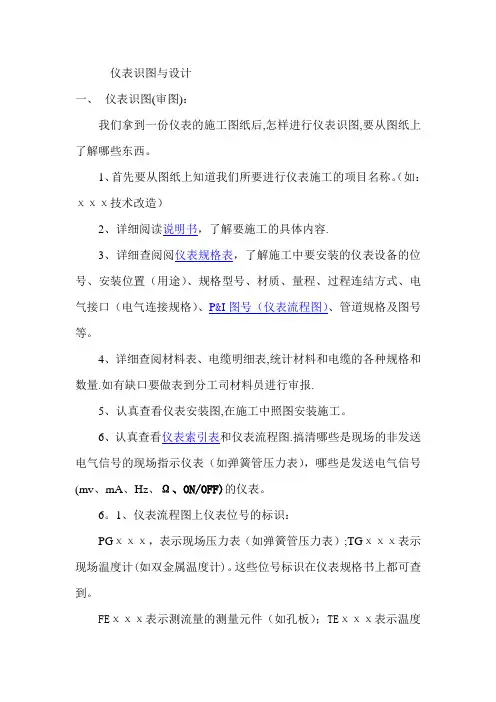

仪表识图与设计一、仪表识图(审图)：我们拿到一份仪表的施工图纸后,怎样进行仪表识图,要从图纸上了解哪些东西。

1、首先要从图纸上知道我们所要进行仪表施工的项目名称。

（如：χχχ技术改造）2、详细阅读说明书，了解要施工的具体内容.3、详细查阅阅仪表规格表，了解施工中要安装的仪表设备的位号、安装位置（用途）、规格型号、材质、量程、过程连结方式、电气接口（电气连接规格）、P&I图号（仪表流程图）、管道规格及图号等。

4、详细查阅材料表、电缆明细表,统计材料和电缆的各种规格和数量.如有缺口要做表到分工司材料员进行审报.5、认真查看仪表安装图,在施工中照图安装施工。

6、认真查看仪表索引表和仪表流程图.搞清哪些是现场的非发送电气信号的现场指示仪表（如弹簧管压力表），哪些是发送电气信号(mv、mA、Hz、Ω、ON/OFF)的仪表。

6。

1、仪表流程图上仪表位号的标识：PGχχχ，表示现场压力表（如弹簧管压力表）;TGχχχ表示现场温度计(如双金属温度计)。

这些位号标识在仪表规格书上都可查到。

FEχχχ表示测流量的测量元件（如孔板）；TEχχχ表示温度测量元件(如热电偶)；FTχχχ表示流量变送器；这些位号标识在仪表规格书上都可查到。

7、认真查阅仪表接线表，如有错误要作记录并报请设计单位修改（下修改单)。

8、仪表安装部位(点）的确定:通过查找仪表规格书查找到对应的仪表流程图图号和管道规格及图号，再在设备安装平面图上找到相应的管道规格及图号,然后根据仪表设备的安装要求(如节流孔板前后要有直管段）选取安装位置。

设备安装平面图上有标高，并有相对标高和绝对标高的说明.9、各种仪表设备在图纸中的表示符号:有的图纸上有设备说明表,可对图纸进行查对。

10、仪表设备安装图：在施工时要按照设计上的安装图进行施工安装，安装图上详细地列出了安装所要的材料。

所用材料要完全按安装图上所列材料的规格型号取材。

二、设计：1、某个项目的设计，一定有其设计的原因、要求及达到的目的。

生产过程自动化仪表与识图原版1. 引言随着现代工业的发展，生产过程的自动化成为了提高生产效率、降低成本的重要手段。

在自动化生产过程中，仪表与识图起着关键的作用。

本文将介绍生产过程自动化仪表的基本概念和功能，并探讨识图在生产过程自动化中的应用。

2. 生产过程自动化仪表2.1 仪表的定义仪表是用于测量、显示和控制生产过程中各种物理量的设备。

它能够将物理量转换为可读取的数据，并通过显示装置向操作人员提供信息，以实时监测和控制生产过程。

2.2 仪表的分类根据测量原理和功能的不同，仪表可以分为多种类型，如压力仪表、温度仪表、流量仪表等。

每种类型的仪表都有其特定的测量方式和应用领域。

2.3 仪表的功能生产过程自动化仪表的主要功能包括测量、显示、报警和控制。

它们能够准确测量物理量，并将测量结果显示在操作界面上。

如果测量结果超出预设范围，仪表会自动触发报警，以便操作人员及时采取措施。

此外，一些先进的仪表还具有自动控制功能，能够根据测量结果自动调整生产过程中的参数，以实现最佳的生产效果。

3. 识图在生产过程自动化中的应用3.1 图像处理技术简介图像处理技术是一种利用计算机对图像进行处理和分析的方法。

其中，图像识别是图像处理技术的重要应用之一。

图像识别可以通过对图像进行特征提取和模式匹配等处理，从而实现对图像中对象的识别和分类。

3.2 识图在生产过程自动化中的优势识图在生产过程自动化中具有很多优势。

首先，它能够替代人工进行繁琐的目视检测工作，提高生产过程的效率和准确性。

其次，识图可以实现对产品质量的在线监测，及时发现和排除生产过程中的缺陷和异常，确保产品的一致性和稳定性。

此外，识图还可以应用于生产过程中的自动分拣和装配等环节，提高生产线的自动化程度。

3.3 识图在生产过程自动化中的实际应用案例3.3.1 汽车零部件质量检测在汽车生产过程中，识图技术可以用于检测零部件的质量。

通过对零部件的图像进行特征提取和分类，可以准确判断零部件的尺寸、形状和表面质量是否符合标准要求。
