地铁隧道贯通测量论文

地铁隧道贯通测量方法的改进与精度分析摘要：随着社会的进步和国民经济的发展，人们对于出行的质量要求越来越高，这就促使大量的公共基础设施投入的建设。

地铁作为城市当中最为重要的交通基础设施，在其轨道的布设时经常会因为种种原因需要穿越隧道。

地铁工程施工的过程当中确保隧道贯通是在地铁测量工作中的一个非常重要的任务，其贯通误差的程度将会对地铁工程的整体施工质量以及工程造价形成直接的影响。

关键词：地铁隧道贯通；测量方法；精度引言地铁施工过程中保证隧道贯通是地铁测量的一项主要任务，其贯通误差的大小将直接影响到地铁建设质量和工程造价。

因此，在地铁工程测量精度设计中，为用尽可能小的成本保证隧道按设计要求进行贯通，合理地规定隧道贯通误差及其允许值，以便制定在技术、经济上合理的贯通测量方案，是地铁测量的一项重要的研究任务。

1概述1.1贯通测量研究的现状中国是一个多山国家，其中山地、丘陵、高原占大部分，平原只占12%，大小山脉纵横全国。

隧道建设在我国公路工程，铁路工程，引水工程等工程建设中占有重要地位。

据统计，目前全国公路隧道达2889处，总长1527km。

其中特长隧道43处，占166km，长隧道381处，占625km。

1.2工程概况某隧道工程，其隧道是一座左、右线分离的四车道高速公路特长隧道，隧道设计时速80km/h。

隧道长度见表1。

表1 礼让隧道长度表2贯通测量误差分析地铁隧道贯通测量误差主要有3种:纵向贯通误差，即贯通误差在隧道施工中线方向上的投影；横向贯通误差，即贯通误差在垂直于隧道施工中线的水平方向上的投影；高程贯通误差，即贯通误差在垂直于隧道施工中线的竖直方向上的投影。

总体来看，纵向贯通误差和高程贯通误差不会严重影响隧道施工质量，高程贯通误差只影响地铁接轨点的坡度。

但在实际测量中，当横向贯通误差超出一定范围时，除影响隧道施工质量外，还会使隧道无法准确贯通，严重时会导致隧道重建，影响工程进度，浪费人力物力资源。

地铁盾构隧道施工特点及贯通施工测量技术摘要：随着中国铁路的快速发展,高铁、城际铁路进入市区范围越来越多。

为了综合利用地下空间,集约化利用土地,倡导绿色环保理念,需要修建越来越多的地下隧道,而盾构作为隧道施工最为先进的施工装备,使隧道施工的机械化水平大幅提高。

盾构工法具有施工进度快、作业安全、对地面环境影响小等优点,越来越多地应用到铁路隧道施工中来。

伴随着科技的发展,机械化、信息化、智能化必然是未来铁路隧道发展的方向,中国铁路隧道工程将由高速发展向着高质量发展行进。

关键词：盾构隧道；施工特点;贯通测量引言盾构是盾构掘进机的简称，是在可以移动的钢结构外壳保护下进行开挖、支护、衬砌等多种作业一体化的施工机械。

本文从联系测量方法分析比较、地下控制测量注意事项、盾构掘进轴线偏差控制等方面，对地铁盾构隧道测量控制措施进行了总结概括，希望对类似工程提供有益的参考。

1盾构隧道贯通施工测量概述1.1地下工程测量地下工程测量是一项持续性工作，需落实到勘察设计、施工建设、运营等阶段。

经地下工程测量后，应及时反馈线状工程的实际状况，根据所得结果采取调整措施，及时纠偏，保证隧道可顺利贯通。

盾构法因具有技术可靠性和施工便捷性的特点而取得广泛的应用，盾构期间做好测量工作具有显著现实意义，能够作为反映盾构施工状况的“窗口”，在此基础上合理组织后续的盾构作业，直至盾构贯通为止。

根据盾构法隧道工程的施工特点，测量工作应重点考虑如下几方面：创建平面控制网和高程控制网；明确地面的坐标、方向及高程，将其有序传递至地下，由此构建完整的地下坐标系统；在前述基础上，做好地下平面和高程的测量与控制工作；组织测量放样，作为开挖和衬砌的参照基准，保证开挖量的合理性以及衬砌结构的准确性。

根据上述所提的要点，详细部署测量工作包括：经测量后，在地下标定建筑物的控制基准线，包含设计中心线和高程，作为参照基准而使用，以便后续的开挖和衬砌作业均可高效推进；开挖面掘进施工期间，根据要求使施工中线顺利贯通，应确保实际开挖范围稳定在设定的界限以内；按图纸将设备安装到位；采集并完整记录测量数据，汇总成测量资料，交给设计部门和管理部门，为相关部门日常工作的开展提供参考。

地铁隧道贯通前铺轨的测量条件探讨及分析摘要：在对地铁进行建设施工的过程中，由于受到地下环境的各方面因素影响，必须要在隧道施工竣工之前完成轨道的铺设，以及进行一系列的部件安装工作。

但是这个时候地下监控区间的监控范围还不确定，监控标准还存在一定的漏洞，因此，此时的铺轨施工工作存在一定的安全隐患问题。

基于此，本文将对地铁隧道贯通前铺轨的测量条件进行探讨分析。

关键词：贯通测量：铺轨；控制测量尽管地铁贯通隧道测量的标准有很多，但目前被广泛应用的主要是横向测量和竖向测量。

贯通测量对于引导盾构顺利进入预留门洞具有有着重要的作用。

因此，贯通测量在施工过程中十分必要。

进行地铁隧道贯通测量主要是为了能够使盾构设计准确的按照既定的设计轴线推进运行，并且最终能够顺利进入到预留门洞。

为了保证轨道能够顺利运行，就必须要应用严格的测量标准并进行后续检查。

一、隧道测量概述隧道的建设主要是为了在山区和地上通行受阻碍的地区开辟出一条安全畅通的道路。

建设隧道的主要工程就是挖开山体。

为了使整个施工期限变短，目前大多都采用多截面的方式来增加工作面。

在被挖开的截面中，如果出现对线无法真正重合的情况那么就是出现了贯通测量误差。

贯通测量误差主要分为三大类型；纵向贯通误差，横向贯通误差以及竖向贯通误差。

纵向贯通误差主要是指同隧道方向相一致出现的贯通误差。

纵向误差是指与隧道方向垂直的贯通误差。

而竖向误差是指在隧道竖直方向上所出现的贯通误差。

横向误差将会导致中线左右方向出现位移，纵向误差将会导致隧道的坡度大小出现误差。

因此，在隧道建设的过程中，最关键的就是把握好贯通测量的问题。

只有保证贯通测量的准确性，才能使得轨道建设的安全性更强。

二、隧道建设的具体要求1.隧道贯通测量的目的就是为了使得在施工的过程，能够确定精确标准的施工参数。

同时各项基础设施和配件能按照既定的要求，在规定的施工期限内规范安装。

这样既有利于施工如期完成，同时也有利于维护整个隧道施工的安全性。

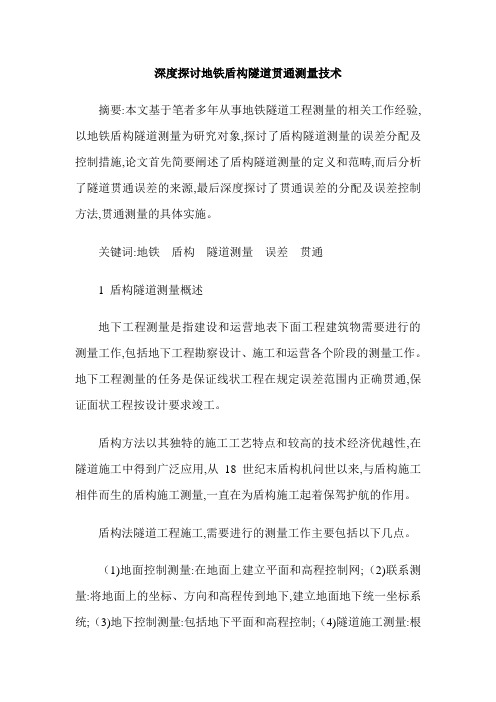

深度探讨地铁盾构隧道贯通测量技术摘要:本文基于笔者多年从事地铁隧道工程测量的相关工作经验,以地铁盾构隧道测量为研究对象,探讨了盾构隧道测量的误差分配及控制措施,论文首先简要阐述了盾构隧道测量的定义和范畴,而后分析了隧道贯通误差的来源,最后深度探讨了贯通误差的分配及误差控制方法,贯通测量的具体实施。

关键词:地铁盾构隧道测量误差贯通1 盾构隧道测量概述地下工程测量是指建设和运营地表下面工程建筑物需要进行的测量工作,包括地下工程勘察设计、施工和运营各个阶段的测量工作。

地下工程测量的任务是保证线状工程在规定误差范围内正确贯通,保证面状工程按设计要求竣工。

盾构方法以其独特的施工工艺特点和较高的技术经济优越性,在隧道施工中得到广泛应用,从18世纪末盾构机问世以来,与盾构施工相伴而生的盾构施工测量,一直在为盾构施工起着保驾护航的作用。

盾构法隧道工程施工,需要进行的测量工作主要包括以下几点。

（1)地面控制测量:在地面上建立平面和高程控制网;（2)联系测量:将地面上的坐标、方向和高程传到地下,建立地面地下统一坐标系统;（3)地下控制测量:包括地下平面和高程控制;（4)隧道施工测量:根据隧道设计进行放样,指导开挖及衬砌的中线和高程测量。

所有这些测量工作的作用是以下几个方面。

(1)在地下标定出地下工程建筑物的设计中心线和高程,为开挖、衬砌和施工指定方向和位置;(2)保证在开挖面的掘进中,施工中线在平面和高程上按设计的要求正确贯通,保证开挖不超过规定的界线,保证所有建筑物在贯通前能正确地修建;(3)保证设备的正确安装;(4)为设计和管理部门提供竣工测量资料等。

盾构施工测量不仅要保障盾构机沿着隧道设计轴线运行,随时提供盾构机掘进的瞬时姿态,为盾构机操作人员提供盾构机姿态修正参数,同时还要对隧道衬砌环的安装质量进行测定。

要保证盾构机从始发井经区间隧道准确进入接收井,必须以较高的精度实施盾构法隧道施工测量。

2 隧道贯通误差介绍地下工程测量与地面工程测量相比,尽管测设方法有很多共同之处,但地下工程测量仍有其特殊性。

隧道贯通测量论文 Last revised by LE LE in 2021隧道贯通测量学生姓名：赵玺学号： 08300587 专业班级：工程测量与监理384403班指导教师：张晓雅摘要为了使两个或多个掘进工作面按其设计要求在预定地点正确接通而进行的工作叫做贯通测量,这是一项重要的隧道施工技术。

贯通测量的基本任务是保证各项掘进工作面均沿着设计的位置和方向掘进,使贯通后结合处不超过规定的限度。

贯通测量工作直接影响到隧道工程的质量,因此有必要对其方法做系统的学习研究。

我们通过洞外的控制测量，洞内的控制测量以及各个技术环节上的精确控制再配合断面测量和中线测量，可以有效的确保隧道的贯通误差在可控范围内，对工程的质量与精度都有了很好的保障。

本文通过对隧道测量的内容要求的学习，隧道测量方法的对比研究，隧道贯通应当注意问题的探讨，再次由理论结合实践，将理论与实践相结合，对隧道贯通测量技术进一步的学习和认识，巩固自己所学知识，以便更好的投入到工作当中去。

关键词：工程测量,贯通测量,贯通误差。

目录引言隧道测量的主要任务是在勘测设计阶段提供选址地形图和地质填图所需的测绘资料，为设计单位的隧道设计路线工程质量要求等工作提供有效的参考价值。

同时在定测时将隧道线路测设在地面上，即在洞门前后标定线路中线控制桩及洞身顶部地面上的中线桩为施工做参照物。

在施工阶段是保证隧道相向开挖时，指导施工作业，控制施工误差，以技术手段来保证工程的质量安全，并保证隧道能按规定的精度正确贯通，并使建筑物的位置符合规定，不侵入建筑限界，以确保运营安全。

因此隧道测量在施工中的作用是重中之重，是项目能安全快速并且合格完成的保障，在施工中具有监督和指导施工的作用，因此我们要重视测量，依赖测量，信任测量。

这样才能保证做出优质精品工程，为测量事业的发展进步增砖添瓦。

1 隧道测量概述隧道是线路穿越山体等障碍物的通道，隧道施工是从山体开挖断面进入山体。

为了加快工程进度，通常采用多断面开挖以增加工作面，在对向开挖的贯通面上，中线不能吻合这种误差叫做隧道贯通误差。

1　城市轨道交通建设隧道施工的测量误差1.1　定义在城市轨道交通项目建设中，一般将车站和路段分开建设，在路段之间开挖一些施工井筒，以保证施工进度的稳定，增加了隧道的面积，有效地改善了施工进度。

借助隧道的地面结构，可以连接车站的两端，特别是在盾构隧道的情况下，隧道开挖的横截面称为通孔表面[2]。

但是，在实际的施工过程中，贯通面的连接位置会发生一定的误差，相反的开挖中心线不会达到标准设计位置，导致匹配和连接不良。

发生贯通错误。

贯通误差通常可分为垂直贯通误差和横向贯通误差。

2　隧道贯通误差的主要原因垂直于中心线的投影长度称为横向贯通误差，而沿中心线方向的投影长度称为纵向贯通误差。

纵向误差仅影响隧道中心线的长度，与工程质量无关，对隧道贯通的影响也很小。

高程误差仅影响铁路连接点（尤其是隧道）的柔软度。

行驶时轨道的位置或隧道的坡度。

某些测量方法可以轻松实现所需的精度要求。

在实际操作中，对隧道工程质量的最大影响是横向误差。

如果横向误差超出一定范围，则会发生工程质量事故，使不同的开挖工作面间隔无法通过，导致衬砌的部分拆除和改建给工程带来了巨大的损失。

隧道贯通后，必须及时进行贯通测量，以确定实际的横向贯通误差。

经验表明，每种选择的公差为m1=m，m2=2m，m3=3m，以及断面隧道的侧向穿入公差。

然后，可以根据隧道横向贯通的容忍度获得m的值，从而确定每个路段的容忍度。

因此，在通过测量影响城市铁路精度的三个主要环节中，必须采取相应的措施来改进测量方法，增加检查条件，提高测量精度。

贯通误差通常由地面控制测量，联系测量和地下控制测量等度量标准中的误差大小确定。

贯通测量的精度通常受几个因素的影响，例如工程特性，构造方法，设备精度和贯通距离。

横向贯通误差对隧道工程的影响最大，当误差值超过一定范围时，必然导致隧道形状变形。

这可能导致隧道两端的衬砌没有连接，并且隧道内的建筑物可能超过规定的限制，从而给隧道工程带来重大的安全风险。

隧道施工测量圆曲线的测设、隧道的贯通上海厚意岩土技术有限公司083工程测量李学文（上海浦东新区南汇区临港新城临港大道11号地铁8标、9标）一、开题报告研究课题：隧道施工中的圆曲线测设和隧道的贯通内容摘要：对隧洞工程的开挖，在各种规范中的要求很多，精度也要求比较高，特别是对有些管道及特种工程的隧洞。

对施工单位而言，洞内控制测量精度的高低就直接影响到贯通的精度，为保证隧洞在允许精度内贯通，我们首先要对洞内控制测量进行设计，在未贯通前对已施测的测量成果要进行相应的精度估算，为保证相应的控制测量精度还要采取相应的测量方案，下面就这几方面进行相应的探析。

关键词地铁车站深基坑圆曲线的测设测量设计贯通引言《礼记》有云：大学之道，在明德，在亲民。

在提笔撰写我的毕业设计论文的时候，我也在向我的大学生活做最后的告别仪式。

我不清楚过去的一切留给现在的我一些什么，也无从知晓未来将赋予我什么，但只要流泪流汗，拼过闯过，人生才会少些遗憾！非常幸运能够加入施工测量这个古老而又新兴的行业，即将走向工作岗位的时刻，我仿佛感受到测量行业对我赋予新的历史使命，测量是一项以除害兴利、趋利避害的高尚事业。

这种使命，更让我用课堂中的知识用于实际生产中来。

特别是这半年来的毕业设计，我越发感觉到学会学精测量基础知识对于我贡献测量是多么的重要。

所以，我越发不愿放弃不多的大学时光，努力提高自己的实践动手能力，而本学期的毕业设计，为我提供了绝好的机会，我又怎能放弃？大学的最后一个学期过得特别快，几乎每天扛着仪器，奔走在校园的每个角落，生活亦很有节奏。

今天我提笔写毕业论文，我的毕业设计也接近尾声。

不管成果如何，毕竟心里不再是没底了，挑着半年辛苦换来的数据和成果，并不断的完善他们，心里感觉踏实多了。

在本次毕业设计论文的设计中要感谢测量系为我们的工作提供了测量仪器，还有各指导老师的教导和同学的帮助。

二、洞内控制测量设计2．1平面控制测量设计洞内平面控制测量在未贯通前都是支导线。

城市轨道交通隧道施工贯通误差测量精度设计与探讨摘要：城市轨道交通系统是当前大型城市主要交通工具之一，由于其是一项规模大、造价高、技术复杂的系统工程，因此，隧道施工测量技术是一道非常重要的环节，它的贯通误差大小将直接影响到整个系统的质量。

本文通过对以往工程的分析总结，分别剖析了城市轨道交通工程贯通误差的具体意义以及相关的技术方法进行了阐述，希望能为广大从业者有所参考。

关键词：城市轨道交通；贯通误差大小；测量精度；探讨引言城市轨道交通是一项造价高、技术型强以及非常复杂的工程，在国外的历史已有数百年，在国外该系统已经非常成熟完备了，近些年来我国许多大城市也相继建成通车，这是标志着建设者施工技术的创新以及进步，这样的绿色出行必定是将来我国发展的大趋势，城市轨道交通一般包括地下、地面以及高架这样三种方式。

由于它是建设在环境负载的地下或者多样的建筑中的，因此对于测量的要求非常高，不仅需要特殊的方法和需求而且需要高精度。

、城市轨道交通工程贯通误差的概念一般而言，城市轨道交通的测量精度设计是依据线路的特征以及施工的精度和方法还有贯穿的具体长度等来确定的，所以其不仅要做到贯通这一点，更需要将线路定线以及放样满足，要做到一定的精准性。

城市轨道交通工程指的是需要将车站同区间段之间分别进行施工，在区间段中有的时候为了加快施工步伐，会在中间进行开挖一些施工竖井以此来将掘进面进行加大。

这样一来可能会出现对向掘进在中间相通或者是从车站一端向相邻车站一端掘进从而在车站端头进行相互汇通的状况发生。

不管发生哪种状况，我们都将隧道开挖相通地方的横截面称之为贯通面。

相向开挖施工中线在贯通面处没有办法按着设计的位置进行连接，因此而产生的偏差则为贯通误差。

若是单单从几何角度来说，贯通误差是一个空间的线段，它的长度能够影响具体的测量误差（地面控制测量、地下控制测量以及联系测量）横向贯通误差指的是垂直于中线方向上面的投影长度，纵向贯通误差指的是沿着中线上方的投影长度，而高程贯通误差指的是在高程方向的投影长度。

隧道贯通测量论文综述摘要：通过对隧道贯通测量方面文献的阅读，对隧道贯通测量设计做出初步总结，GPS、全站仪等在隧道贯通中的应用，洞内、洞外平面控制网、高程控制网的建立以及误差的分析。

关键词：隧道贯通 GPS 全站仪高程平面控制网1.全站仪在隧道贯通测量中的应用1．1蔡司C20全站仪特点①蔡司C20全站仪测角精度为士1”，测距精度为±(2mm+2*10-6D)，测程为5000m(三棱镜)。

②仪器内设各项改正和双轴倾斜传感器，提供棱镜常数、气温、气压改正，大气折光和地球曲率改正；能自动改正由于横轴和视准轴误差引起的视准差；具有对垂直角和水平角自动进行角误差补偿功能(补偿范围士3”)。

③仪器具有直接测定、显示、记录、调阅三维坐标的功能，具有角度及各坐标误差限设置及自动报警功能。

④具有专用的导线测量程序，可按提示步聚进行20个导线点之内的导线测量及自动平差。

1.2全站仪导线测量的作业方法导线网的布设。

根据测区范围将控制网布设成不同形状的闭合导线。

当测区范围成块状时，导线布设成常规的多边形闭合导线；当测区范围成长条形时，导线布设成如图1的往返形交错导线。

该导线返测时(图1的虚线部分)，各导线布设在距往测的各导线旁10-15 cm处，并用油漆示之，可减少山区地形通视和造点的困难。

导线边长均应大致相等，相邻边长不宜相差过大，当边长较短时应控制导线边数，以便于误差的分配。

【1】本工程采用图1直伸式往返交错布设．图12.GPS在隧道贯通测量中的应用2.1 GPS的特点2.1.1精度高，作业方便。

RTK 作业不受通视条件限制，无需做控制，基准站设置好，进行点检核后，即可开测，如用虚拟基站则更简便。

2.1.2 速度快，效率高，节约人力。

RTK 作业每组一般1 ～2 人，测记法1 人操作1 人画图，编码法1 人即可。

每站测图采点仅需3 s左右，1 d 可采集500 个点数据，工作效率大大提高。

2.2隧道贯通中的GPS应用隧道施工控制网是为隧道施工提供方向控制和高程控制的。

毕业设计（论文）题目地铁隧道贯通测量英文题目Through Measuremen o t f Subway Tunnel摘要为了使两个或多个掘进工作面按其设计要求在预定地点正确接通而进行的工作叫做贯通测量，这是一项重要的地下隧道施工技术。

贯通测量的基本任务是保证各项掘进工作面均沿着设计的位置和方向掘进，使贯通后结合处不超过规定的限度。

贯通测量工作直接影响到地下工程的质量，因此有必要对其方法做系统的学习研究关键字：地下工程测量沈阳地铁贯通测量AbstractThe main target of through measurement is to make sure two or more heading face according to the design requirements connected at the correct point. Through measuremen，t one of the underground measurement methods, is an important technology of underground tunnel construction．Through measurement direct impact the quality of underground works. It is therefore necessary to make its way to study systems.Key word:underground measurement, Shenyang metro, through measurement目录绪论 (1)1．概述........................................................ 1...1.1 贯通测量通常有以下几项工作：............................ 1.1.2 贯通测量设计书的编制和测量方案的选择.................... 1. 2．沈阳地铁二号线文-五区间贯通测量 ............................2..2.1 工程概况................................................ 2...2.2 文-五区间测量工作特点................................... 2..2.3 文-五区间隧道贯通误差测量方案........................... 2..2.4 巷道贯通误差测量预计程序................................3..2.5 沈阳地铁二号线文-五区间贯通测量成果.................... 5.结论.. (8)参考文献....................................................... 8...致谢.. (8)绪论两井间的巷道贯通，是指在巷道贯通前不能由井下的一条起算边向贯通巷道的两端敷设井下导线的贯通。
