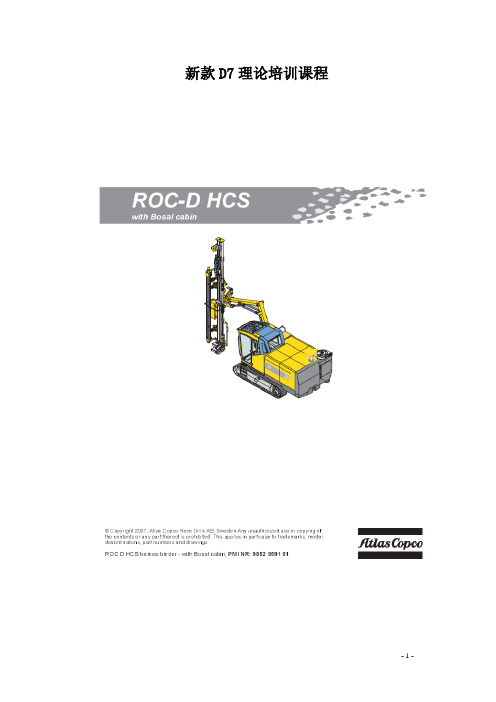

新款D7理论培训课程该培训课程针对技术服务人员而编写，通过学习，使之掌握钻机基本的系统原理，从而在钻机出现的故障时能从原理出发进行分析判断。
本课程不包括操作及保养方面的内容（此部分内容学员可自行学习我司翻译的新款D7操作保养说明书）。
学习本课程的前提：学员具备一定的液压和电路基础知识以及对D7钻机已经有一定程度的了解。
因为教材中的插图不是很完整，在学习本课程时，学员需要对照新款D7的电路图、液压图、气路图来进行学习。
一、钻机液压系统概述：1、概述D7钻机的液压系统是由先导液压油和电磁阀混合控制的。
系统有四个液压泵，1号和2号液压泵由发动机通过连接盘驱动，3和4号液压泵串联安装在发动机取力器上。
1号泵是可变排量柱塞泵（最大流量150L/min），给凿岩机冲击和进给、行走、定位（包含臂定位、履带偏摆、液压支腿）、加杆系统、先导油供油。
2、3、4号泵均为齿轮泵，排量分别为80，40，40 L/min。
2号泵给凿岩机回转、液压油预热供油。
3号泵给吸尘器和定位系统、卷扬机（选装件）供油（钻机功能选择手柄在行走位时定位系统由3号泵供油，在钻孔位时由1号泵供油）。
4号泵给冷却马达供油。
2、泵和先导油1号泵是压力补偿式变量柱塞泵，只要泵的流量小于最大流量（150L/min）时，泵的压力恒定与流量无关。
泵的压力可由外部压力阀或内置压力控制阀（DR）控制。
内置压力阀（DR）当行走和定位时，DR阀控制和限定泵的最大工作压力（250bar）。
外置压力控制阀钻孔时，泵1的压力由两个溢流阀（分别控制高冲和低冲压力）控制。
泵1的压力设定检查调整启动压力LS1、从LS阀上拆下管子P1X1并堵住管子。
2、在压力检测口1上接上压力表。
3、启动发动机并将转速调至1500r/min。
4、将行走/打钻开关放在打钻位。
5、压力表上显示的压力应该在20-25bar之间。
6、如果需要，调节LS上的调节螺钉来调节压力。
7、装回管子。
检查调整最大工作压力DR1、在压力检测口1上接上压力表。
共轨喷油系统是指柴油从油箱，被齿轮泵吸出，经过油水分离器，过齿轮泵，到柴油精滤器，到高压泵、共轨管、喷油器，并与传感器和ECU组成的闭环燃油供给系统，将喷射压力的产生和喷射过程彼此完全分开的一种供油方式。
沃尔沃D7E型发动机电控共轨喷油系统（EMS2），一缸与飞轮近，燃油由喷油器喷射，每缸对应一个喷油器。
共轨压力由两个交替工作的高压油泵产生。
油轨中的压力以及每个气缸中喷油的开始和结束都是由发动机电脑版控制的，控制喷油时间和喷油压力的灵活性，可以降低发动机噪音和Nox的排放。
共轨组成部分：一、油量控制（SCV/FCV）油量控制阀控制前往高压燃油泵的燃油流量，它配送达到或保持油轨压力所需要的燃油量。
二、高压燃油泵1.三个凸起凸轮带来每次凸轮轴旋转的六个泵油过程（每个泵完成三次泵油过程）2.经由高压油管到喷油器3. I/O-阀（整合的）4.来自油量控制阀三、高压油轨燃油泵将燃油送入油轨，然后由油轨送入喷油器。
每一喷油器通过各自的一根高压油管连接到公共燃油导轨上,系统内的油压由电控回路控制。
沃尔沃发动机购买和售后维修服务推荐北京沃博。
北京沃博内燃柴油机械有限公司是一家具有多年历史，从事销售维修德国道依茨（DEUTZ)，瑞典VOLVO及VOLVO-PENTA发动机和配件的专业化的服务企业！为客户提供相关技术咨询和售后服务和发动机大中修业务。
本公司经营理念的根本是：透过完善的技术服务和优质优价的配套产品来创造业内新的服务标准；透过积极主动的策略让客户获得更大的满足，并透过严谨的管理体系来落实。
本公司资深的销售、技术人才，凭借丰富的专业经验和竭诚服务的良好作风，在全国建立了良好的声誉和客户群体。
本公司以专业经营道依茨发动机总成和发动机配件为主，道依茨风冷发动机FL912, 913，914，413，513系列，水冷发动机FM1011, 1012, 1013, TCD2011，2012，2013，2015系列！公司按市场客户的业务需求下设：整机销售部，配件销售部，售后维修服务部，并设立业务在线咨询，提供24小时服务！本公司同时销售服务“燃气机组一绿色动力”业务。
沃尔沃发动机性能介绍Volvo Penta工业发动机的用户遍布世界各地，无论是移动的还是固定式的用途，在那些可以想象得到的苛刻工作环境里，你都可以找到它们。
历经了90多年的发动机制造历史，Volvo Penta这个品牌已经成为运行可靠、技术创新、性能一流和使用寿命的象征。
我们相信这些特征也正是你对新的Volvo Penta 工业发动机所期盼和要求的。
产品介绍瑞典沃尔沃发动机采用完全电喷油控制技术，高性能指标、高可靠性。
具有起动性能优良、电压稳定、运行可靠、低排放、低噪音、维护方便等优点，有良好的经济性，良好的高原适应能力。
所有的发动机均装有电子控制管理系统（EMS 2）、涡轮增压器、中冷器、恒温控制的冷却系统及电子调速技术说明发动机和气缸体气缸体和气缸盖采用合金铸铁制造7挡主轴颈经感应淬硬的曲轴可更换的温式气缸套有润滑油冷却的铸铝活塞3道活塞环。
顶环为“梯形”环有7挡轴承、感应淬硬的顶置的凸轮轴第缸4气门可更换的气门座圈和气门导管燃油系统燃油供给采用微处理器的控制单元（EMS 2）齿轮驱动的供油泵中心布置的带电磁控制燃油阀的泵喷嘴旋装式二级燃油滤清器和油水分离器润滑系统水冷的润滑油冷却器齿轮驱动的润滑油泵2个全流和1个旁通的旋装式润滑油滤清器增压系统涡轮增压器冷却系统带澎胀水箱的散热器空气冷却的中冷器皮带驱动的水泵活塞式节温器电气系统24V电气系统带充电传感线的充电发电机，80A（110A可选）装在发动机上的紧急停机按扭EMS 2EMS 2（Engine Management System）是一个具有CAN（Controller Area Network-控制器区域网络）通信功能的电子系统，用以实现对柴油机的控制。
此系统由Volvo Penta开发，包括燃油控制和诊断功能。
概述系统包括传感器、控制单元和泵喷嘴。
传感器发送输入信号给控制单元，控制单元依次控制泵喷嘴。
输入信号控制单元从下列零部件处接收有关发动机的运行状况等输入信号：冷却液温度传感器增压压力/增压空气温度传感器曲轴箱压力传感器凸轮轴相位传感器飞轮转速传感器活塞冷却油压力传感器冷却液液位传感器润滑油压力传感器润滑油油位和温度传感器燃油压力传感器燃油进水指示器空气滤清器阻塞指不器进气温度传感器输出信号控制单元根据收到的输入信号控制下列零部件泵喷嘴起动马达主继电器预热继电器传感器提供有关当前运行状况的准确信息，以使控制单元中的处理器计算出精确的燃油喷油量和正时，并检查发动机的状况等。
历经了90多年的发动机制造历史，Volvo这个品牌已经成为运行可靠、技术创新、性能一流和使用寿命的象征。
沃尔沃D7E发动机具有起动性能优良、电压稳定、运行可靠、低排放、低噪音、维护方便等优点，有良好的经济性，良好的适应能力。
沃尔沃D7E发动机具有以下特点：1)直列六缸、水冷、废气涡轮增压、四冲程、进气为水对空气中冷式（TWD型），或进气为空气对空气中冷式（TAD型），直喷式燃油系统。
2)低惯量增压器和直列式柱塞喷油泵、一体式的机械式调速器或GAC电子调速器，多孔式喷油器所组成的反应迅速的喷油系统，使发动机具备了在很短的恢复时间内有高的承受载荷能力。
3)湿式可更换缸套，带阻火台肩，可使汽缸头抗高温。
铸铁缸体优化力的分布，无多余重量，整机特别地轻。
氮—碳处理的曲轴及传动齿轮适合重载运行，曲轴上有7个轴承以降低主轴承的负荷。
4)在进气歧管中的电加热器可使发动机在冬季低温时启动快捷、可靠，并可降低废气排放。
5)全新设计的全电喷发动机还具有：可靠性更高，无大修时间超过3万小时；更低的油耗，使成本降低；符合欧盟二号排放标准；高海拔功率下降少，每上升1000米功率下降≤2.5%；分步负载性能更优异，转速降少且恢复时间更短；更佳的低温冷启动性能；较大的排烟背压。
