沃尔沃原厂培训手册1--DH12D发动机简介

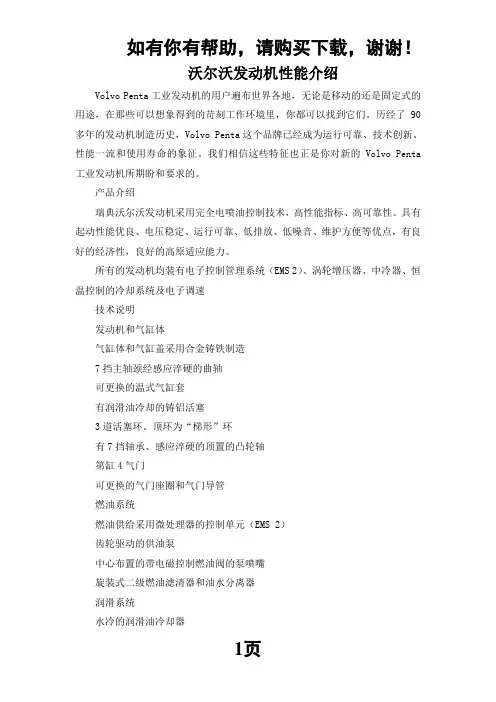

沃尔沃发动机性能介绍Volvo Penta工业发动机的用户遍布世界各地，无论是移动的还是固定式的用途，在那些可以想象得到的苛刻工作环境里，你都可以找到它们。

历经了90多年的发动机制造历史，Volvo Penta这个品牌已经成为运行可靠、技术创新、性能一流和使用寿命的象征。

我们相信这些特征也正是你对新的Volvo Penta 工业发动机所期盼和要求的。

产品介绍瑞典沃尔沃发动机采用完全电喷油控制技术，高性能指标、高可靠性。

具有起动性能优良、电压稳定、运行可靠、低排放、低噪音、维护方便等优点，有良好的经济性，良好的高原适应能力。

所有的发动机均装有电子控制管理系统（EMS 2）、涡轮增压器、中冷器、恒温控制的冷却系统及电子调速技术说明发动机和气缸体气缸体和气缸盖采用合金铸铁制造7挡主轴颈经感应淬硬的曲轴可更换的温式气缸套有润滑油冷却的铸铝活塞3道活塞环。

顶环为“梯形”环有7挡轴承、感应淬硬的顶置的凸轮轴第缸4气门可更换的气门座圈和气门导管燃油系统燃油供给采用微处理器的控制单元（EMS 2）齿轮驱动的供油泵中心布置的带电磁控制燃油阀的泵喷嘴旋装式二级燃油滤清器和油水分离器润滑系统水冷的润滑油冷却器齿轮驱动的润滑油泵2个全流和1个旁通的旋装式润滑油滤清器增压系统涡轮增压器冷却系统带澎胀水箱的散热器空气冷却的中冷器皮带驱动的水泵活塞式节温器电气系统24V电气系统带充电传感线的充电发电机，80A（110A可选）装在发动机上的紧急停机按扭EMS 2EMS 2（Engine Management System）是一个具有CAN（Controller Area Network-控制器区域网络）通信功能的电子系统，用以实现对柴油机的控制。

此系统由Volvo Penta开发，包括燃油控制和诊断功能。

概述系统包括传感器、控制单元和泵喷嘴。

传感器发送输入信号给控制单元，控制单元依次控制泵喷嘴。

输入信号控制单元从下列零部件处接收有关发动机的运行状况等输入信号：冷却液温度传感器增压压力/增压空气温度传感器曲轴箱压力传感器凸轮轴相位传感器飞轮转速传感器活塞冷却油压力传感器冷却液液位传感器润滑油压力传感器润滑油油位和温度传感器燃油压力传感器燃油进水指示器空气滤清器阻塞指不器进气温度传感器输出信号控制单元根据收到的输入信号控制下列零部件泵喷嘴起动马达主继电器预热继电器传感器提供有关当前运行状况的准确信息，以使控制单元中的处理器计算出精确的燃油喷油量和正时，并检查发动机的状况等。

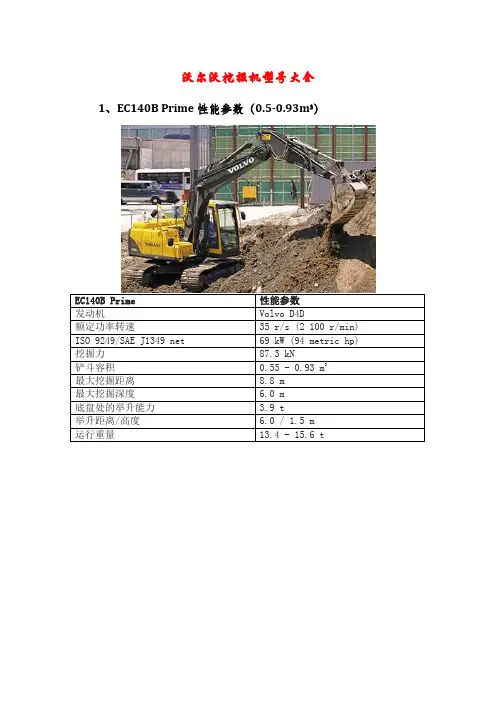

沃尔沃挖掘机型号大全1、EC140B Prime性能参数（0.5-0.93m³）EC140B Prime 性能参数发动机Volvo D4D额定功率转速35 r/s (2 100 r/min) ISO 9249/SAE J1349 net 69 kW (94 metric hp) 挖掘力87.3 kN铲斗容积0.55 - 0.93 m3最大挖掘距离8.8 m最大挖掘深度 6.0 m底盘处的举升能力 3.9 t举升距离/高度 6.0 / 1.5 m运行重量13.4 - 15.6 t2、EC200B Prime挖机（0.8-0.9m³）3、EC210B 性能参数(0.75-1.55m³)EC210B 性能参数发动机Volvo D6D额定功率. r/s (r/min) 32 (1 900) ...ISO 9249/DIN 6271. kW (hp) 107 (143)铲斗容积. m30.75 – 1.55 最大挖掘距离. m 9.9底盘处的举升能力. t 6.6 – 7.1 举升距离/高度. m 6.0 / 1.5运行重量. t 20.9 – 22.3 挖掘力 SAE. kN 130.4挖掘力 ISO. kN 147.14、EC210B Prime 性能参数（0.92m³）EC210B Prime 性能参数发动机Volvo D6E额定功率转速30 r/s (1 800 r/min) ISO 9249/SAE J1349 net 110 kW (150 metric hp) 挖掘力130.4 kN铲斗容积0.92 m3最大挖掘距离9.9 m最大挖掘深度 6.7 m底盘处的举升能力7.0 t举升距离/高度 6.0 / 1.5 m运行重量20.4-23.7 t5、EC290B 性能参数（0.9-2.1m³）EC290B 性能参数发动机Volvo D7D 额定功率. r/s (r/min) 32 (1 900) ...ISO 9249/DIN 6271. kW (hp) 143 (192) 铲斗容积. m30.95-2.1 最大挖掘距离. m 10.7最大挖掘深度. m 7.3底盘处的举升能力. t 10.8举升距离/高度. m 6.0 / 1.5 运行重量. t 28.5-30.0 挖掘力 SAE. kN 172.6挖掘力 ISO. kN 198.46、EC360B 性能参数（1.35-3.0m³）EC360B 性能参数发动机Volvo D12D 额定功率. r/s (r/min) 28 (1 700) ISO 9249/DIN 6271. kW (hp) 184 (247) 铲斗容积. m3 1.35–3.0 最大挖掘距离. m 11.2最大挖掘深度. m 7.5底盘处的举升能力. t 11.0 – 11.3 最高处的举升能力. m 7.5 / 1.5 运行重量. t 37.5 – 39.2 挖掘力 SAE. kN 209挖掘力 ISO. kN 2367、EC360B Prime 性能参数（1.61-1.84m3）EC360B Prime 性能参数发动机Volvo D12D额定功率转速28 r/s (1 700 r/min) ISO 9249/SAE J1349 net 184 kW (250 metric hp) 挖掘力209 kN铲斗容积 1.61-1.84 m3最大挖掘距离11.1 m最大挖掘深度7.5 m底盘处的举升能力11.3 t举升距离/高度7.5 / 1.5 m运行重量36.5-38.7 t8、EC460B 性能参数（1.8-3.73 m3）EC460B 性能参数发动机Volvo D12D 额定功率. r/s (r/min) 30 (1 800) ISO 9249/DIN 6271. kW (hp) 235 (316)铲斗容积. m3 1.8–3.73最大挖掘距离. m 12.0最大挖掘深度. m 7.7底盘处的举升能力. t 13.8最高处的举升能力. m 7.5 / 1.5运行重量. t 45.1 – 46.6 挖掘力 SAE. kN 244.2挖掘力 ISO. kN 276.59、EC460B Prime 性能参数EC460B Prime 性能参数发动机Volvo D12D额定功率转速30 r/s (1 800 r/min) ISO 9249/SAE J1349 net 235 kW (320 metric hp) 挖掘力244.2 kN铲斗容积 2.1-2.6 m3最大挖掘距离12.0 m最大挖掘深度7.7 m底盘处的举升能力13.8 t举升距离/高度7.5 / 1.5 m运行重量44.3-47.9 t10、EC700B 性能参数（2.48–6.6m3）EC700B 性能参数发动机Volvo D16E EAE3额定功率. r/s (r/min) 30 r/s (1 800 r/min) 铲斗容积. m3 2.48–6.6m3最大挖掘距离. m 11.5 m最大挖掘深度. m 7.3 m底盘处的举升能力. t 20.0 t举升距离/高度. m 7.5 / 1.5 m运行重量. t 68.3 – 70.6 t。

Volvo Trucks North America,Inc.Date Group No.Page TSI10.20032160042(11)ToolsSpecial ToolsThe following special tools are used to replace or repair components.The tools can beordered from Volvo;please use the specified part number when ordering.Volvo Trucks North America,Inc.Date Group No.Page TSI10.20032160043(11)Service Procedures2166-06-03-01Flywheel,Checking(Runout:Circumference and Surface)Y ou must read and understandthe precautions andguidelines in Service Information,Group21,"General Safety Practices,Engine"before performing this procedure.If you are not properly trained and certified in this procedure,ask your supervisor for training before you perform it.Special tools:9996956,9999696,9989876 1T2008997 Checking the flywheel for warp Use dial indicator9989876with magnetic base9999696 for this procedure.Position the probe against the flywheel and set the dial indicator at zero(0).2Remove the flywheel inspection cover and install flywheel turning tool9996956.Rotate the flywheel and read off the highest reading on the dial indicator.99969563The reading must not exceed0.20mm(0.008in.)ona measuring radius of150mm(6in.).In the case of excessive warp,remove the flywheel and check for dirt or unevenness between the flywheel and the crankshaft flange.0.20mm(0.008in.)150mm(6in.)Volvo Trucks North America,Inc.Date Group No.Page TSI10.20032160044(11)2166-03-02-02Flywheel,Replacement(In vehicle—Transmission and clutch removed.)Not Included:•“Flywheel,Overhaul”(rebush bearing bore,flywheelremoved)•“Flywheel,Checking”page3•“Rear Crankshaft Seal,Replacement”(flywheelremoved)•“Flywheel Ring Gear,Replacement”page10Prerequisites:•T ransmission removed.•Clutch assembly removed.Special tools:9996950Removal1T2006665Fig.2:Engine Speed Sensor location on flywheelhousing,D12A/BD12A/B:Remove sensor from the flywheel housing.Volvo Trucks North America,Inc.Date Group No.Page TSI10.20032160045(11)2W2003426Fig.3:Speed sensor location on flywheel casing,D12CD12C:Remove the speed sensor from the flywheelhousing.3T2006667Fig.4:Removing the flywheelAttach two bolts(M12x100)to the flywheel.Remove theflywheel bolts and lift off flywheel with the help of the bolts.Inspection4Minor scores or cracks in the friction face can be removedby grinding.However,do not remove more than0.5mm(0.02in.).In cases of more severe damage,replacethe flywheel.The flywheel depth(the distance from theclutch plate face to the clutch retaining plate face)mustremain unchanged.Therefore,the clutch retainingplate face must be ground down the same amountas the clutch plate face.0.5mm(0.02in.)5Install new flywheel pilot bearing.Volvo Trucks North America,Inc.Date Group No.Page TSI10.20032160046(11)Installation6Install new crankshaft rear seal.See“Rear Crankshaft,”216–003.7T2006668Contact surfaceCarefully clean the flywheel contact surface on thecrankshaft and the flywheel bolt holes in the crankshaft.8Carefully clean the contact surface on the flywheel.9Make sure that the flywheel alignment stud is in positionand undamaged.10T2007091Installing the flywheelLift the new flywheel into position with the help of twobolts(M12x100).Install the retaining bolts.Volvo Trucks North America,Inc.Date Group No.Page TSI10.20032160047(11)11T2006666Fig.5:Blocking tool installed,D12A/BT2008983Fig.6:Blocking tool installed,D12CRemove the inspection cover from beneath the flywheelhousing and install blocking tool9996950.999695012T orque-tighten the flywheel bolts,using the following2–step procedure:D12,D12A,D12B85±5Nm(63±4ft-lb)T urn the bolts another30±3±5Volvo Trucks North America,Inc.Date Group No.Page TSI10.20032160048(11)14T2006665Fig.7:Speed sensor location on flywheel housing,D12A/BW2003426Fig.8:Speed sensor location on flywheel casing,D12CClean and install the speed sensor.Check and adjustsensor distance as needed.See Service Specifications,Group20.Volvo Trucks North America,Inc.Date Group No.Page TSI10.20032160049(11)2169-03-03-01Flywheel Bearing,ReplacementClutch RemovedNot included:•Flywheel,Overhaul(rebush bearing bore,flywheelremoved)•“Flywheel,Checking”page3•Rear Crankshaft Seal,Replacement(flywheelremoved)Special tools:9991821,9992564,99918011T2006733Fig.9:Removing the flywheel bearingRemove the old flywheel bearing with tool9991821.99918212Clean the flywheel and check it for damage.3C2000452Fig.10:Installing the new flywheel bearingInstall the new flywheel bearing,using drift tool9992564and handle9991801.9992564,9991801Volvo Trucks North America,Inc.Date Group No.Page TSI10.200321600410(11)2166-03-05-01Flywheel Ring Gear,Replacement(Flywheel removed)Not Included:•Flywheel,Overhaul(rebush bearing bore,flywheelremoved)•Rear Crankshaft Seal,Replacement(flywheelremoved)•“Flywheel,Checking”page3C(360–400C(360–400Volvo Trucks North America,Inc.Date Group No.Page TSI10.200321600411(11)4T2006661Fig.13:Installing new ring gearInstall the heated ring gear onto the flywheel and tap itinto place using a soft drift and a hammer.5Allow the ring gear to air dry until cool.。

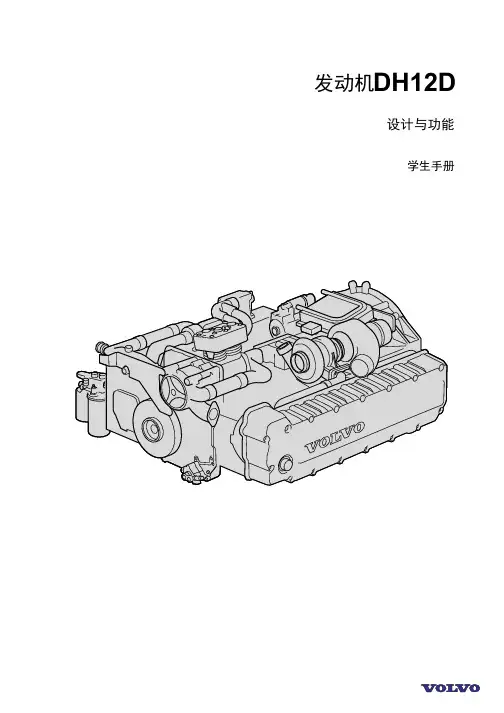

DH12D 发动机设计与功能学生手册DH12D发动机目录 本手册主要介绍了发动机的设计与功能。

关于其维修以及特殊工具的使用在Ｖｏｌｖｏ维修手册中有专门介绍。

１ ＤＨ１２Ｄ型发动机．．．．．．．．．．．．．．．．．３２ 发动机标识．．．．．．．．．．．．．．．．．．．．４３ 缸盖．．．．．．．．．．．．．．．．．．．．．．．．．．６４ 缸体．．．．．．．．．．．．．．．．．．．．．．．．．．７５ 活塞，缸套和密封圈．．．．．．．．．．．．８６ 配气机构．．．．．．．．．．．．．．．．．．．．．．９７ 正时齿轮．．．．．．．．．．．．．．．．．．．．．１０８ 曲轴．．．．．．．．．．．．．．．．．．．．．．．．．１１９ 润滑系统．．．．．．．．．．．．．．．．．．．．．１２１０　润滑系统的工作过程．．．．．．．．．．．１３１１　机油冷却器和机油泵．．．．．．．．．．．１５１２　燃油系统．．．．．．．．．．．．．．．．．．．．．１６１３　燃油系统组成．．．．．．．．．．．．．．．．．１７１４　燃油喷射系统．．．．．．．．．．．．．．．．．１９１５　整体式喷油器充油相位．．．．．．．．．２０１６　整体式喷油溢流油相位．．．．．．．．．２１１７　整体式喷油器喷油相位．．．．．．．．．２２１８　整体式喷油器减压相位．．．．．．．．．２３１９　进气口和空气滤清器．．．．．．．．．．．２４２０　涡轮增压器．．．．．．．．．．．．．．．．．．．２５２１　充气冷却和启动预热．．．．．．．．．．．２６２２　废气压力调节器．．．．．．．．．．．．．．．２７２３　发动机制动．．．．．．．．．．．．．．．．．．．２９２４　控制阀．．．．．．．．．．．．．．．．．．．．．．．３１２５　凸轮轴和排气摇臂．．．．．．．．．．．．．３２２６　排气门操作．．．．．．．．．．．．．．．．．．．３４２７　压缩制动工作过程．．．．．．．．．．．．．３５２８　冷却系统．．．．．．．．．．．．．．．．．．．．．３６２９　冷却液循环．．．．．．．．．．．．．．．．．．．３７３０　散热风扇．．．．．．．．．．．．．．．．．．．．．３９１ ＤＨ１２Ｄ型发动机 ＤＨ１２Ｄ是一款１２升发动机标识，该款发动机用于Ｖｏｌｖｏ　Ｂ　１２Ｍ和Ｂ１２Ｂ型客车。

VOLVO柴油发电机组培训教程目录一、概述 (2)1. VOLVO柴油发电机组简介 (3)2. 培训教程的目的与任务 (4)3. 培训对象及要求 (5)二、设备基本知识 (5)1. 设备组成及功能介绍 (7)1.1 发动机部分 (8)1.2 发电机部分 (10)1.3 控制与调节系统 (12)1.4 其他辅助装置 (13)2. 设备技术参数及性能特点 (14)2.1 发动机技术参数 (16)2.2 发电机技术参数 (16)2.3 性能特点分析 (18)三、操作规程与步骤 (19)1. 安装与调试 (20)1.1 安装前的准备工作 (21)1.2 安装流程及注意事项 (23)1.3 调试过程与参数设置 (24)2. 操作使用规程 (25)2.1 开机前的检查与准备 (26)2.2 开机操作过程 (27)2.3 关机操作及注意事项 (28)四、维护与保养 (28)1. 日常检查与维护 (30)1.1 每日检查项目 (31)1.2 润滑油及滤清器的维护 (32)1.3 其他易损件的保养 (33)2. 定期保养计划 (34)2.1 每周保养内容 (35)2.2 每月保养计划 (36)2.3 季度与年度保养指南 (38)五、故障分析与排除方法 (38)一、概述VOLVO柴油发电机组是一种高效、可靠的发电设备，广泛应用于各种场合，如工业、商业、住宅等领域。

本培训教程旨在帮助使用者全面了解VOLVO柴油发电机组的基本原理、操作、维护和故障排除等方面知识，提高使用者对设备的操作和维护能力，确保设备的正常运行和延长使用寿命。

VOLVO柴油发电机组采用先进的柴油发动机和发电机技术，具有高效、低噪音、低排放等特点。

该设备适用于多种应用场景，能够满足不同领域的电力需求。

本培训教程旨在帮助使用者掌握VOLVO柴油发电机组的基本操作、日常维护、故障排除等知识，提高使用者的操作技能和安全意识，确保设备的正常运行和延长使用寿命。
