国标与美标焊接符号标识区分

槽钢焊接符号一、槽钢介绍槽钢是一种常见的钢材型材，其截面形状呈槽状，常用于建筑、桥梁、工程、机械制造等领域。

由于其形状特殊，对槽钢的焊接有一定的要求，需要使用特定的焊接符号。

二、焊接符号的作用焊接符号是一种图形符号，用于表示焊缝的形状、尺寸、位置、焊接方法和技术要求等信息。

它可以在焊接图纸上标示出具体的焊接要求，方便焊接工人理解和执行。

三、槽钢焊接符号的分类槽钢焊接符号根据不同的标准和要求可以分为多种类型，常见的包括美标符号和国标符号。

美标符号一般以字母表示，国标符号一般以数字表示，下面将对这两种符号进行详细介绍。

3.1 美标符号美标符号采用字母、数字和符号结合的方式，表示了焊缝的形状、尺寸、位置和其他关键信息。

常见的美标符号有以下几类：•矩形符号：表示直角焊缝。

•V型符号：表示V型焊缝。

•U型符号：表示U型焊缝。

•J型符号：表示J型焊缝。

•焊接角符号：用于表示在不同焊接角度下的符号。

3.2 国标符号国标符号采用数字和符号结合的方式，用于表示焊缝的形状、尺寸和其他关键信息。

国标符号相对简洁明了，易于理解和执行。

常见的国标符号有以下几类：•直缝焊缝符号：用于表示直缝焊缝的形状和尺寸。

•斜缝焊缝符号：用于表示斜缝焊缝的形状和尺寸。

•V型焊缝符号：用于表示V型焊缝的形状和尺寸。

•U型焊缝符号：用于表示U型焊缝的形状和尺寸。

四、槽钢焊接符号的应用槽钢焊接符号在实际应用中具有重要意义，它能够确保焊接质量和效率，提高工作效率。

以下是槽钢焊接符号的常见应用场景：1.建筑结构中的焊接：槽钢常常用于建筑结构中，比如钢结构、桥梁、楼板等，对槽钢的焊接符号要求较高，需要保证焊缝的质量和强度。

2.机械制造中的焊接：槽钢在机械制造中的应用广泛，如机床、起重设备、输送设备等，焊接过程中需要准确地使用焊接符号，以确保焊接质量和机械性能。

3.管道工程中的焊接：在一些管道工程中，槽钢常用作管道支架、连接器等，对焊接质量和符号的要求十分严格，需要符合相关标准和规范。

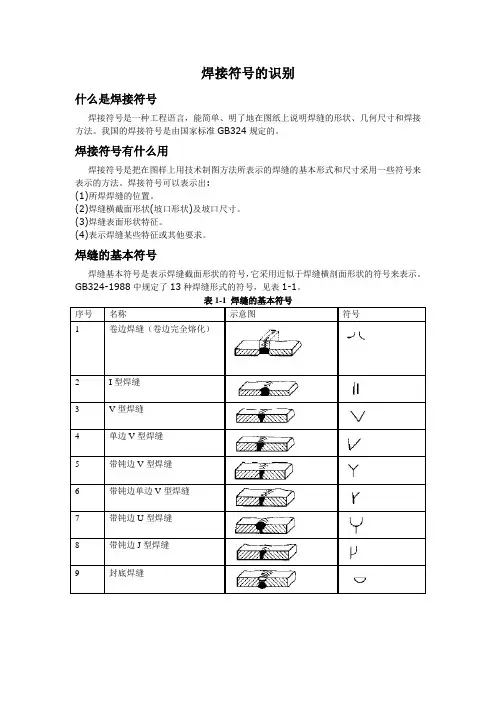

焊接符号的识别
什么是焊接符号
焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

我国的焊接符号是由国家标准GB324规定的。

焊接符号有什么用
焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。

焊接符号可以表示出:
(1)所焊焊缝的位置。

(2)焊缝横截面形状(坡口形状)及坡口尺寸。

(3)焊缝表面形状特征。

(4)表示焊缝某些特征或其他要求。

焊缝的基本符号
焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。

GB324-1988中规定了13种焊缝形式的符号，见表1-1。

表1-1 焊缝的基本符号
焊缝的辅助符号
辅助符号表示焊缝表面形状特征的符号，见表1-2。

不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

表1-2 辅助符号
焊缝的补充符号
补充符号是为了补充说明焊缝的某些特征而采用的符号，见表1-3。

表1-3 补充符号
中外常用焊接符号的不同含义
表示焊脚高为5mm 在箭头侧焊接
示焊中心
5mm在箭头侧焊接
表示焊脚高为5mm
在非箭头侧焊接。

焊接图纸符号解读，终于能看懂了展开全文一般的机械人刚开始看焊接图纸，有看天书的赶脚。

本文罗列了各种焊接图纸符号和解读。

基本坡口符号坡口符号焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。

常用焊接方法代号见表3-9所示。

如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。

例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。

焊缝符号和焊接方法代号标注示例见图3-21所示。

该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。

焊接方式代号焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。

4、当为双面对称焊缝时。

基准线可不加虚线。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容。

8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

在焊缝基本符号的上侧或下侧，标注坡口角度α； 坡口面角度β和根部间隙b。
在指引线的尾部表注相同焊缝的数量N和焊接方 法。
焊缝标注与说明见表7-4。
表7-4 常见焊缝标注及说明
图7-37 焊接装配图实例（支架）
在CAXA电子图板中的尺寸标注中提供了焊接符号的标注 方法。选择尺寸标注中的焊接符号将弹出如图7-38所示的对话 框。
在焊缝基本符号的上侧或下侧，标注坡口角度α；
图7-34 双面焊缝（单边V形焊缝）
焊接图应将焊接件的结构和焊接有关的技术参数表示清楚。
如图7-32a、b所示。
（5）、当箭头线直接指向焊缝时，基本符号应标注在实线侧，如图7-33中的角焊缝符号。
常见焊缝的基本符号如表7-1所示，它用来说明焊缝横截面的形状，线宽为标注字符高度的1/10，如字高为3.
图7-31 焊缝的指引线
（3）、箭头线对于焊缝的位置一般没有特殊的要求。当箭头 线直接指向焊缝时，可以指向焊缝的正面或反面。但当标注单 边V形焊缝、带钝边的单边V形焊缝、带钝边的单边J形焊缝时， 箭头线应当指向有坡口一侧的工件。如图7-32a、b所示。
(a)
(b)Leabharlann (c)图7-32 基本符号相对基准线的位置(U、V形组合焊缝)
辅助符号见表7-2所示，它是表示焊缝表面形状的符号， 如凸起或凹下等；
补充符号见表7-3所示，它是用来表示焊缝的范围等特 征的符号。
表7-2 焊缝的辅助符号
（2）、指引线采用细实线绘制，一般由带箭头的指引线（称为 箭头线）和两条基准线（其中一条为实线，另一条为虚线，基 准线一般与图纸标题栏的长边平行）必要时可以加上尾部 （90°夹角的两条细实线），如图7-31所示。
常用的焊接方法有电弧焊、电阻焊、气焊、钎焊。其 中以电弧焊应用最广。
