焊接符号标准

①尾缀T只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。

如果没有参考意义或无须规范，尾缀可以省略。

②参考线上的S记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。

③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。

有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。

④R在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。

如果是塞焊或开槽焊缝，R在这里表示填充深度。

这个记号位于焊缝符号的中间位置。

⑤A在这里表示对接接头的坡口角度（倾斜角），也包括塞焊焊缝的沉入角度。

⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状。

⑦F在这里表示获得所需焊缝外形的方法，焊缝外形可以通过下述方法获得。

打磨（G）、机械加工（M）、铲削（C）、锤击（H）、滚轧（R）或者其他（U）。

⑧L在这里表示焊缝长度，这个长度标示总是位于焊缝符号的右边。

无论箭头位于何处，这个位置总是不变的。

⑨P 在这里表示当焊接中断时焊缝的中心线与中心线的间距。

⑩（N）在这里代表点焊、缝焊、栓焊、塞焊、开槽焊或凸焊焊缝所要求的数量。

问题5：箭头一般放置在哪里？答：箭头线位于参考线的一端或另一端，在焊接接头的箭头线一边有一个箭头，这个箭头能指向任何方向，向上、向下或向前、向后。

一个焊接符号甚至可以有多个箭头。

问题6：箭头符号告诉人们些什么信息？答：与箭头相关的符号放置在参考线各自接头一边的上面或下面。

参考线的术语“箭头侧”是指箭头指向焊缝接头一侧。

位于参考线箭头侧的符号是指接头的箭头侧。

位于参考线另一侧的符号是指接头的另一侧。

当从图纸的底部观看时，箭头侧总是更靠近观看者。

箭头侧和另一侧的例子见图2。

基本符号问题7：什么是基本的焊接符号？答：基本的焊接符号如图3所示。

国际标准焊接符号（ISO 2553）一、基本接头类型和组合符号接头类型图形表示符号表示IVHVYHYUXK二、表面形状辅助符号表面形状辅助符号凹︶凸︵平直—三、对焊缝施焊辅助符号符号表示为：清根后焊接背面焊缝。

符号表示为：采用机加方法，把焊缝表面加工平直。

符号表示为：焊缝和母材连接处无缺口，必要时进行加工。

符号表示为：使用附加物（焊接后不可去除）。

符号表示为：使用衬垫（焊后可以去除）。

符号表示为：环形分布角焊缝（周边焊）。

符号表示为：现场安装焊缝。

四、焊缝标记方法。

1、说明。

①箭头线与基线是以一定角度相交连接的，对于需进行坡口加工后焊接形式的焊缝，可以用箭头线表示。

该箭头线总是指向需进行加工的这个面。

②基线大多平行进行标记，在一些特殊情况允许垂直进行标记。

③焊缝符号可以在基线上方，也可在基线下方标注。

在一张图样中尽可能使用同样标注方法。

2、单面焊的焊缝表示。

▲焊缝位于表示符号所指正面（如图一所示）如果焊缝表示符号位于基线实线一侧，那么焊缝位于箭头线所指一侧。

（图一）▲焊缝位于表示符号所指背面（如图二所示）如果焊缝表示符号位于基线虚线一侧，那么焊缝位于箭头所指一侧的背面。

（图二）3、双面焊缝。

可以采用组合焊缝进行表示，不需要虚线表示（如图三所示）。

（图三）4、其它表示符号。

▲焊缝的厚度表示在符号左边，长度表示在符号右边。

▲焊缝厚度可以用两种方法表示：①可用焊缝厚度表示②可以用焊脚长度表示。

▲一般情况下，角焊缝厚度符号只标注单一数字，不会在数字前加“a”或“z”，按常规此数字都表示是焊缝厚度（焊喉）尺寸。

a = 焊缝厚度 z = 焊脚长度5、断续焊接（间断焊）的角焊缝▲说明：①断续焊接角焊缝标注由长度说明引出n 表示焊缝数量L表示单个焊缝长度e表示焊缝之间的间隔②举例：A、单侧焊接断续焊缝。

B、双侧对称焊接断续焊缝。

C、双侧错位排列断续角焊缝。

6、补充说明除上面所指出对称焊缝说明外，也可对焊缝标注一些附加说明，这些附加说明标注于基线尾部及交叉线内。

焊接符号说明参考JIS－Z3021标准一，双法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向二，单法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向三，I型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面板材间距2mm板材间距2mm闪光焊接摩擦压接四，V型焊接焊接位置形状表示记号箭头所指方向箭头相反方向板厚19mm坡口深度16mm坡口开口角度60°板材间距2mm完全熔透焊接板厚12mm坡口开口角度45°使用垫板板材间距4.8mm焊后表面突出部分要机加处理平整部分熔透焊接板厚12mm坡口深度5mm坡口开口角度60°板材间距为0五，X型焊接焊接位置形状表示记号两面该部位机加磨平处理闪光焊接闪光焊接闪光焊接闪光焊接摩擦压接箭头对面方向9mm坡口开口角度箭头方向60°箭头对面方向90°板材间距3mm闪光焊接坡口深度3mm坡口开口角度90°板材间距为0摩擦压接坡口深度3mm坡口开口角度90°板材间距为0六，V型焊接焊接位置形状表示记号箭头所指方向箭头相反方向T连接坡口角度45°板材间距6.4mm使用垫板角连接板厚25mm坡口角度45°坡口深度10mm板材间距为0七，K型焊接焊接位置形状表示记号箭头所指方向闪光焊接闪光焊接摩擦压接坡口开口角度45°箭头相反方向坡口深度9mm坡口开口角度45° 板材间距2mmT连接坡口深度7mm坡口角度45°板材间距为0角连接坡口深度7mm坡口角度45°板材间距为0闪光焊接坡口深度3mm坡口角度45°摩擦压接T连接坡口深度7mm坡口角度45°八，J型焊接焊接位置形状表示记号箭头所指方向箭头相反方向坡口深度28mm坡口角度35°板材根部半径12mm板材间距2mm 摩擦压接闪光焊接闪光焊接九，双J型焊接焊接位置形状表示记号箭头所指方向箭头相反方向坡口深度24mm坡口角度35°板材根部半径12mm板材间距3mm十，U型焊接焊接位置形状表示记号箭头所指方向箭头相反方向部分熔透焊接坡口深度27mm完全熔透焊接坡口角度25°板材根部半径6mm板材间距为0十一，H型焊接焊接位置形状表示记号两面部分熔透焊接坡口深度25mm坡口角度25°板材根部半径6mm板材间距为0十二，喇叭V型，喇叭X型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两侧十三，喇叭 型，喇叭K型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面十四，角焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面焊缝高度6mm焊缝高度不同时先标注小的尺寸，再标准大的尺寸用（）括起表示另外这种焊高不同的场合，要表示清楚方向焊缝长度为500mm十五，角焊接（双面）焊接位置形状表示记号两面焊缝高度为6mm焊缝两侧高度不同时一边连续焊接一边是段焊侧面图上没有记号表示 两边焊缝高度为6mm段焊焊接长度为50mm焊接3处段焊间距为250mm十六，角焊接（间断）焊接位置形状表示记号箭头所指方向箭头相反方向两面并列焊接焊缝长度50mm焊接3处焊缝间距150mm锯齿型焊接正面焊接高度6mm对面焊接高度9mm焊缝长度50mm焊缝数量正反各2处焊缝间距300mm锯齿型焊接两面焊缝高度6mm焊缝长度为50mm焊缝数量箭头侧3处箭头对面2处焊缝间距300mm十七，塞型，槽型焊接焊接位置形状表示记号箭头所指方向箭头相反方向孔直径22mm焊接4处焊缝间距100mm坡口角度60°焊接深度6mm箭头所指方向箭头相反方向宽度22mm长度50mm焊接4处焊缝间距150mm坡口角度0°焊接深度6mm十八，拍子型焊接焊接位置形状表示记号箭头所指方向箭头相反方向板材间距为0十九，堆焊焊接位置形状表示记号堆焊厚度为6mm宽度为50mm长度100mm二十，点焊，发散型焊接焊接位置形状表示记号箭头所指方向平面必须平坦，并使用电极焊接焊缝间距75mm点焊2处箭头相反方向平面必须平坦，并使用电极焊接焊缝间距25mm点焊5处箭头所指方向平面箭头相反方向二十一，填充焊接焊接位置形状表示记号二十二，焊接部位表面形状焊接位置形状表示记号对接焊，角焊表面平坦对接焊，角焊表面凸起点焊发散型焊接发散熔接发散熔接发散熔接角焊表面凹型二十三，焊接部位处理方法焊接位置形状表示记号对接焊接突出部位进行削平处理不等高的角焊部位打磨下凹2mm园管对接突出焊接部位进行机加磨平全周焊接的辅助记号省略场合二十四，现场焊接，全周焊接，全周现场焊接焊接位置形状表示记号现场连续角焊接全周连续角焊接圆管场合全周现场连续角焊接二十五，记号组合焊接位置形状表示记号型焊接与拍子型焊接K型焊接与角焊接该部位进行削平处理该部位进行打磨处理该部位进行机加磨平处理型焊接与角焊接J型焊接与角焊接以及拍子型焊接组合双面J型焊接与角焊接以及进行凹型打磨组合二十六－－－1，射线探伤记号焊接位置形状表示记号射线探伤一般场合部分（抽检）射线探伤全部进行射线探伤场合园管对接焊接部位双管面射线探伤二十六－－－2，超声波探伤焊接位置形状表示记号对接焊接部位进行超声波探伤一般场合对接焊接部位进行垂直超声波探伤对接焊接部位进行斜角超音波探伤二十六－－－3，磁粉探伤，渗透探伤焊接位置形状表示记号磁粉探伤一般场合磁粉探伤荧光探伤场合渗透探伤一般场合渗透探伤荧光探伤场合渗透探伤非荧光探伤场合。

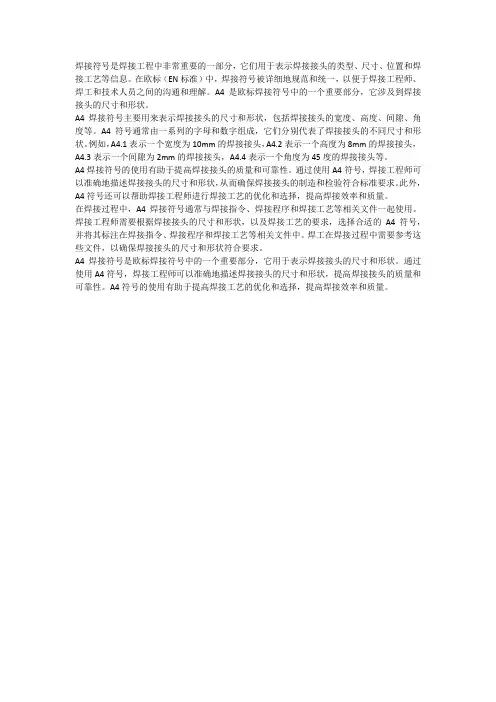

焊接符号是焊接工程中非常重要的一部分，它们用于表示焊接接头的类型、尺寸、位置和焊接工艺等信息。

在欧标（EN标准）中，焊接符号被详细地规范和统一，以便于焊接工程师、焊工和技术人员之间的沟通和理解。

A4是欧标焊接符号中的一个重要部分，它涉及到焊接接头的尺寸和形状。

A4焊接符号主要用来表示焊接接头的尺寸和形状，包括焊接接头的宽度、高度、间隙、角度等。

A4符号通常由一系列的字母和数字组成，它们分别代表了焊接接头的不同尺寸和形状。

例如，A4.1表示一个宽度为10mm的焊接接头，A4.2表示一个高度为8mm的焊接接头，A4.3表示一个间隙为2mm的焊接接头，A4.4表示一个角度为45度的焊接接头等。

A4焊接符号的使用有助于提高焊接接头的质量和可靠性。

通过使用A4符号，焊接工程师可以准确地描述焊接接头的尺寸和形状，从而确保焊接接头的制造和检验符合标准要求。

此外，A4符号还可以帮助焊接工程师进行焊接工艺的优化和选择，提高焊接效率和质量。

在焊接过程中，A4焊接符号通常与焊接指令、焊接程序和焊接工艺等相关文件一起使用。

焊接工程师需要根据焊接接头的尺寸和形状，以及焊接工艺的要求，选择合适的A4符号，并将其标注在焊接指令、焊接程序和焊接工艺等相关文件中。

焊工在焊接过程中需要参考这些文件，以确保焊接接头的尺寸和形状符合要求。

A4焊接符号是欧标焊接符号中的一个重要部分，它用于表示焊接接头的尺寸和形状。

通过使用A4符号，焊接工程师可以准确地描述焊接接头的尺寸和形状，提高焊接接头的质量和可靠性。

A4符号的使用有助于提高焊接工艺的优化和选择，提高焊接效率和质量。

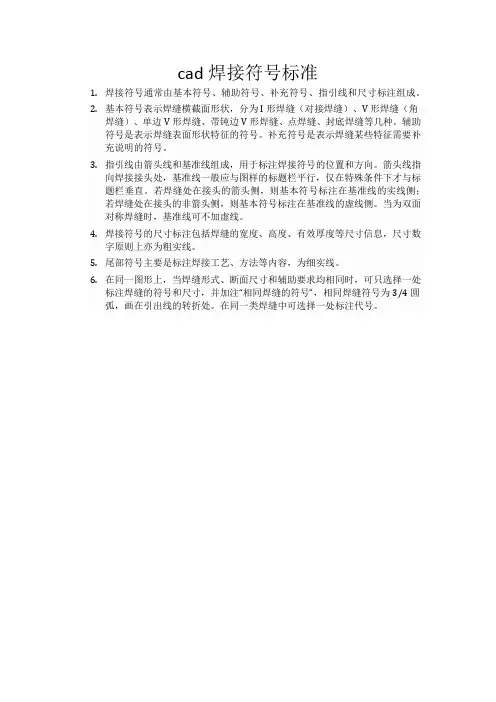

cad焊接符号标准
1.焊接符号通常由基本符号、辅助符号、补充符号、指引线和尺寸标注组成。

2.基本符号表示焊缝横截面形状，分为I形焊缝（对接焊缝）、V形焊缝（角
焊缝）、单边V形焊缝、带钝边V形焊缝、点焊缝、封底焊缝等几种。

辅助符号是表示焊缝表面形状特征的符号。

补充符号是表示焊缝某些特征需要补充说明的符号。

3.指引线由箭头线和基准线组成，用于标注焊接符号的位置和方向。

箭头线指
向焊接接头处，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；
若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。

当为双面对称焊缝时，基准线可不加虚线。

4.焊接符号的尺寸标注包括焊缝的宽度、高度、有效厚度等尺寸信息，尺寸数
字原则上亦为粗实线。

5.尾部符号主要是标注焊接工艺、方法等内容，为细实线。

6.在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处
标注焊缝的符号和尺寸，并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

在同一类焊缝中可选择一处标注代号。

常用焊接符号介绍1. 引言在焊接行业中，焊接符号是非常重要的一部分。

焊接符号是一种图形化的表示方法，用于指示焊缝几何形状和焊接方法。

理解和掌握常用的焊接符号是进行焊接工作的基础，对于提高焊接质量和提高生产效率具有重要意义。

本文将介绍一些常用的焊接符号，帮助读者更好地理解和应用。

2. 直角焊缝符号直角焊缝符号是最常见的焊接符号之一，用于表示直角焊缝的几何形状和焊缝尺寸。

直角焊缝符号由一条横线和两条竖直线组成，横线位于两条竖直线之上。

横线的长度表示焊缝的长度，横线与竖直线的交点表示焊缝的位置。

例如，一个横线长10mm，位于两条竖直线的交点上方2mm的直角焊缝可以表示为：[20 mm（10+10）].焊缝形状符号用于表示焊缝的形状，例如直角焊缝、V型焊缝、U型焊缝等。

这些符号通过特定的图形表示焊缝的形状。

例如，垂直于水平线的两条倾斜线表示V型焊缝，两条平行线表示U型焊缝。

使用焊缝形状符号时，要注意符号的指向。

指向符号的箭头表示焊缝所在的一侧，箭头的方向表示焊缝的位置。

例如，一个倾斜向上的箭头表示焊缝在上侧，倾斜向下的箭头表示焊缝在下侧。

4. 焊缝尺寸符号焊缝尺寸符号用于表示焊缝的尺寸。

焊缝尺寸符号通常由两个数字组成，分别表示“焊缝的宽度”和“焊缝的深度”。

宽度表示焊缝的外侧尺寸，深度表示焊缝的内部深度。

焊缝尺寸符号的表示方法有多种，常见的有直线和箭头组成的符号。

直线的长度表示焊缝的宽度，箭头表示焊缝的深度。

下面是一些常见的焊缝符号示例：•直角焊缝：[20 mm]•V型焊缝：V（90°）•U型焊缝：U（10 mm）•焊缝尺寸示例：12 mm↑-20 mm↓这些示例只是常见的符号示例，实际应用中的焊缝符号还有很多种类，需要根据具体情况进行选择和绘制。

6. 总结常用焊接符号是熟悉焊接工艺和图纸阅读的关键。

本文介绍了一些常用的焊接符号，包括直角焊缝符号、焊缝形状符号和焊缝尺寸符号。

理解和掌握这些符号将有助于读者更好地应用于焊接工作中。

焊接符号说明参考JIS－Z3021标准一，双法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向二，单法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向三，I型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面板材间距2mm板材间距2mm闪光焊接摩擦压接四，V型焊接焊接位置形状表示记号箭头所指方向箭头相反方向板厚19mm坡口深度16mm坡口开口角度60°板材间距2mm 完全熔透焊接板厚12mm坡口开口角度45°使用垫板板材间距4.8mm 焊后表面突出部分要机加处理平整部分熔透焊接板厚12mm坡口深度5mm坡口开口角度60°板材间距为0五，X型焊接焊接位置形状表示记号两面该部位机加磨平处理闪光焊接闪光焊接闪光焊接闪光焊接摩擦压接箭头对面方向9mm 坡口开口角度 箭头方向60°箭头对面方向90°板材间距3mm 闪光焊接坡口深度3mm坡口开口角度90° 板材间距为0摩擦压接坡口深度3mm坡口开口角度90° 板材间距为0六，V焊接位置形状表示记号箭头所指方向箭头相反方向T连接坡口角度45° 板材间距6.4mm 使用垫板角连接板厚25mm 坡口角度45° 坡口深度10mm 板材间距为0七，K焊接位置形状表示记号箭头所指方向闪光焊接闪光焊接摩擦压接坡口开口角度45°箭头相反方向坡口深度9mm坡口开口角度45° 板材间距2mmT连接坡口深度7mm坡口角度45°板材间距为0角连接坡口深度7mm坡口角度45°板材间距为0闪光焊接坡口深度3mm坡口角度45°摩擦压接T连接坡口深度7mm坡口角度45°八，J型焊接焊接位置形状表示记号箭头所指方向箭头相反方向坡口深度28mm坡口角度35°板材根部半径12mm板材间距2mm 摩擦压接闪光焊接闪光焊接九，焊接位置形状表示记号箭头所指方向箭头相反方向坡口深度24mm坡口角度35°板材根部半径12mm板材间距3mm十，U焊接位置形状表示记号箭头所指方向箭头相反方向部分熔透焊接坡口深度27mm完全熔透焊接坡口角度25°板材根部半径6mm板材间距为0十焊接位置形状表示记号两面部分熔透焊接坡口深度25mm坡口角度25°板材根部半径6mm板材间距为0十二，喇叭V型，喇叭X型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两侧十三，喇叭型，喇叭K型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面四，角焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面焊缝高度6mm焊缝高度不同时先标注小的尺寸，再标准大的尺寸用（）括起表示另外这种焊高不同的场合，要表示清楚方向焊缝长度为500mm十五，角焊接（双面）焊接位置形状表示记号两面焊缝高度为6mm焊缝两侧高度不同时一边连续焊接一边是段焊两边焊缝高度为6mm段焊侧面图上没有记号表示 焊接长度为50mm焊接3处段焊间距为250mm焊接位置形状表示记号箭头所指方向箭头相反方向两面并列焊接焊缝长度50mm焊接3处焊缝间距150mm锯齿型焊接正面焊接高度6mm对面焊接高度9mm焊缝长度50mm焊缝数量正反各2处焊缝间距300mm锯齿型焊接两面焊缝高度6mm焊缝长度为50mm焊缝数量箭头侧3处箭头对面2处焊缝间距300mm十焊接位置形状表示记号箭头所指方向箭头相反方向孔直径22mm焊接4处焊缝间距100mm坡口角度60°焊接深度6mm箭头所指方向箭头相反方向宽度22mm长度50mm焊接4处焊缝间距150mm坡口角度0°焊接深度6mm十八，拍子型焊接焊接位置形状表示记号箭头所指方向箭头相反方向板材间距为0十九，堆焊焊接位置形状表示记号堆焊厚度为6mm宽度为50mm长度100mm二十，点焊，发散型焊接焊接位置形状表示记号箭头所指方向平面必须平坦，并使用电极焊接焊缝间距75mm点焊2处箭头相反方向平面必须平坦，并使用电极焊接焊缝间距25mm点焊5处箭头所指方向平面箭头相反方向二十一，填充焊接焊接位置形状表示记号二十二，焊接部位表面形状焊接位置形状表示记号对接焊，角焊表面平坦对接焊，角焊表面点焊发散型焊接发散熔接发散熔接发散熔接发散熔接凸起角焊表面凹型二十三，焊接部位处理方法焊接位置形状表示记号对接焊接突出部位进行削平处理不等高的角焊部位打磨下凹2mm 园管对接突出焊接部位进行机加磨平全周焊接的辅助记号省略场合二十四，现场焊接，全周焊接，全周现场焊接焊接位置形状表示记号现场连续角焊接全周连续角焊接圆管场合全周现场连续角焊接二十五，记号组合该部位进行削平处理该部位进行打磨处理该部位进行机加磨平处理焊接位置形状表示记号 型焊接与拍子型焊接K型焊接与角焊接型焊接与角焊接J型焊接与角焊接以及拍子型焊接组合双面J型焊接与角焊接以及进行凹型打磨组合二十六－－－1，射线探伤记号焊接位置形状表示记号射线探伤一般场合部分（抽检）射线探伤全部进行射线探伤场合园管对接焊接部位双管面射线探伤二十六－－－2，超声波探伤焊接位置形状表示记号对接焊接部位进行超声波探伤一般场合对接焊接部位进行垂直超声波探伤对接焊接部位进行斜角超音波探伤二十焊接位置形状表示记号磁粉探伤一般场合磁粉探伤荧光探伤场合渗透探伤一般场合渗透探伤荧光探伤场合渗透探伤非荧光探伤场合。

焊接符号标准焊接符号是在焊接工程中用于表示焊接连接的一种标志，它可以帮助工程师和技术人员快速准确地理解焊接图纸和规范要求。

在焊接工程中，正确理解和使用焊接符号标准对于保证焊接质量和工程安全至关重要。

本文将对焊接符号标准进行详细介绍，希望能够帮助大家更好地掌握焊接符号标准的知识。

首先，我们需要了解焊接符号标准的基本构成。

焊接符号标准通常由符号图形、符号字母、符号线和符号箭头组成。

符号图形代表了焊接连接的形式，符号字母表示了焊接方法，符号线表示了焊缝的位置和形式，符号箭头表示了焊接方向。

通过这些基本构成，我们可以清晰地了解焊接图纸中所包含的信息，从而进行焊接工作。

其次，我们需要了解不同类型的焊接符号及其含义。

常见的焊接符号包括对接焊、角接焊、搭接焊、角接焊等。

每种焊接符号都有其特定的含义和使用场景，工程师和技术人员需要根据具体的焊接要求选择合适的焊接符号，并正确理解其含义。

只有正确理解和使用焊接符号，才能保证焊接工程的质量和安全。

除了了解焊接符号的基本构成和含义，我们还需要了解焊接符号标准的绘制规范。

焊接符号标准的绘制需要符合国家标准和行业规范，包括符号的大小、比例、线条粗细、字母字号等。

只有严格按照规范进行绘制，才能保证焊接图纸的准确性和可读性。

因此，工程师和技术人员在绘制焊接图纸时，需要严格遵守焊接符号标准的绘制规范，确保图纸的质量和可靠性。

最后，我们需要重视焊接符号标准的培训和应用。

对于焊接工程中的工程师和技术人员，他们需要接受相关的焊接符号标准培训，掌握焊接符号的基本知识和使用方法。

只有通过系统的培训，工程师和技术人员才能正确理解和应用焊接符号标准，从而保证焊接工程的质量和安全。

同时，工程师和技术人员在实际工作中需要严格按照焊接符号标准进行操作，确保焊接工程的准确性和可靠性。

总之，焊接符号标准在焊接工程中起着至关重要的作用。

正确理解和应用焊接符号标准，对于保证焊接工程的质量和安全具有重要意义。
