焊接符号说明参考JIS－Z3021标准一，双法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向二，单法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向三，I型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面板材间距2mm板材间距2mm闪光焊接摩擦压接四，V型焊接焊接位置形状表示记号箭头所指方向箭头相反方向板厚19mm坡口深度16mm坡口开口角度60°板材间距2mm完全熔透焊接板厚12mm坡口开口角度45°使用垫板板材间距4.8mm焊后表面突出部分要机加处理平整部分熔透焊接板厚12mm坡口深度5mm坡口开口角度60°板材间距为0五，X型焊接焊接位置形状表示记号两面该部位机加磨平处理闪光焊接闪光焊接闪光焊接闪光焊接摩擦压接箭头对面方向9mm坡口开口角度箭头方向60°箭头对面方向90°板材间距3mm闪光焊接坡口深度3mm坡口开口角度90°板材间距为0摩擦压接坡口深度3mm坡口开口角度90°板材间距为0六，V型焊接焊接位置形状表示记号箭头所指方向箭头相反方向T连接坡口角度45°板材间距6.4mm使用垫板角连接板厚25mm坡口角度45°坡口深度10mm板材间距为0七，K型焊接焊接位置形状表示记号箭头所指方向闪光焊接闪光焊接摩擦压接坡口开口角度45°箭头相反方向坡口深度9mm坡口开口角度45° 板材间距2mmT连接坡口深度7mm坡口角度45°板材间距为0角连接坡口深度7mm坡口角度45°板材间距为0闪光焊接坡口深度3mm坡口角度45°摩擦压接T连接坡口深度7mm坡口角度45°八，J型焊接焊接位置形状表示记号箭头所指方向箭头相反方向坡口深度28mm坡口角度35°板材根部半径12mm板材间距2mm 摩擦压接闪光焊接闪光焊接九，双J型焊接焊接位置形状表示记号箭头所指方向箭头相反方向坡口深度24mm坡口角度35°板材根部半径12mm板材间距3mm十，U型焊接焊接位置形状表示记号箭头所指方向箭头相反方向部分熔透焊接坡口深度27mm完全熔透焊接坡口角度25°板材根部半径6mm板材间距为0十一，H型焊接焊接位置形状表示记号两面部分熔透焊接坡口深度25mm坡口角度25°板材根部半径6mm板材间距为0十二，喇叭V型，喇叭X型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两侧十三，喇叭 型，喇叭K型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面十四，角焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面焊缝高度6mm焊缝高度不同时先标注小的尺寸，再标准大的尺寸用（）括起表示另外这种焊高不同的场合，要表示清楚方向焊缝长度为500mm十五，角焊接（双面）焊接位置形状表示记号两面焊缝高度为6mm焊缝两侧高度不同时一边连续焊接一边是段焊侧面图上没有记号表示 两边焊缝高度为6mm段焊焊接长度为50mm焊接3处段焊间距为250mm十六，角焊接（间断）焊接位置形状表示记号箭头所指方向箭头相反方向两面并列焊接焊缝长度50mm焊接3处焊缝间距150mm锯齿型焊接正面焊接高度6mm对面焊接高度9mm焊缝长度50mm焊缝数量正反各2处焊缝间距300mm锯齿型焊接两面焊缝高度6mm焊缝长度为50mm焊缝数量箭头侧3处箭头对面2处焊缝间距300mm十七，塞型，槽型焊接焊接位置形状表示记号箭头所指方向箭头相反方向孔直径22mm焊接4处焊缝间距100mm坡口角度60°焊接深度6mm箭头所指方向箭头相反方向宽度22mm长度50mm焊接4处焊缝间距150mm坡口角度0°焊接深度6mm十八，拍子型焊接焊接位置形状表示记号箭头所指方向箭头相反方向板材间距为0十九，堆焊焊接位置形状表示记号堆焊厚度为6mm宽度为50mm长度100mm二十，点焊，发散型焊接焊接位置形状表示记号箭头所指方向平面必须平坦，并使用电极焊接焊缝间距75mm点焊2处箭头相反方向平面必须平坦，并使用电极焊接焊缝间距25mm点焊5处箭头所指方向平面箭头相反方向二十一，填充焊接焊接位置形状表示记号二十二，焊接部位表面形状焊接位置形状表示记号对接焊，角焊表面平坦对接焊，角焊表面凸起点焊发散型焊接发散熔接发散熔接发散熔接角焊表面凹型二十三，焊接部位处理方法焊接位置形状表示记号对接焊接突出部位进行削平处理不等高的角焊部位打磨下凹2mm园管对接突出焊接部位进行机加磨平全周焊接的辅助记号省略场合二十四，现场焊接，全周焊接，全周现场焊接焊接位置形状表示记号现场连续角焊接全周连续角焊接圆管场合全周现场连续角焊接二十五，记号组合焊接位置形状表示记号型焊接与拍子型焊接K型焊接与角焊接该部位进行削平处理该部位进行打磨处理该部位进行机加磨平处理型焊接与角焊接J型焊接与角焊接以及拍子型焊接组合双面J型焊接与角焊接以及进行凹型打磨组合二十六－－－1，射线探伤记号焊接位置形状表示记号射线探伤一般场合部分（抽检）射线探伤全部进行射线探伤场合园管对接焊接部位双管面射线探伤二十六－－－2，超声波探伤焊接位置形状表示记号对接焊接部位进行超声波探伤一般场合对接焊接部位进行垂直超声波探伤对接焊接部位进行斜角超音波探伤二十六－－－3，磁粉探伤，渗透探伤焊接位置形状表示记号磁粉探伤一般场合磁粉探伤荧光探伤场合渗透探伤一般场合渗透探伤荧光探伤场合渗透探伤非荧光探伤场合。
焊接符号年夜全之南宫帮珍创作焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息, 如接头的位置、如何制备和如何检测等.焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明.焊接符号包括许多信息, 而且相当复杂, 实际生产中年夜大都的焊接设计人员只是使用了其中很少一部份.符号中的信息和单位问题1：焊接符号能够提供什么信息？答：焊接符号能够提供如下信息.接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或法式、焊缝位置、质量要求、焊缝次第、焊缝尺寸、最终的焊缝轮廓、工艺要求等.问题2：焊接符号由哪些单位组成？答：一个焊接符号可以包括如下单位.参考线、箭头、基本焊接符号、尺寸和其他数据、弥补符号、完成符号、尾缀、规程、焊接方法或其他.参考线和箭头问题3：参考线是什么？答：参考线是构成一个焊接符号的基础, 由水平位置的划线组成.参考线必需画在靠近所要暗示的焊接接头符号的旁边.每一个焊接符号单位必需根据符号标准放置在参考线周围一个适当的位置处.水平参考线及焊接符号单位的位置如图1所示.问题4：焊接符号中各单位的标准位置是如何安插的？答：图1所示是一条参考线, 一些其他的单位标识表记标帜可以放置在参考线的周围.典范焊接符号显示出各种定位焊缝的一些信息, 包括如下.①尾缀T 只用于特殊的焊缝, 例如, 焊接方法改变、焊条改变等, 可以在图纸上有详细参考说明.如果没有参考意义或无须规范, 尾缀可以省略.②参考线上的S 记号S取决于焊缝类型, 如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等, 这个记号一般是位于焊缝符号的左边.③记号E 在这里代表一个开坡口焊缝的有效尺寸, 也称为焊缝尺寸或焊脚高.有效尺寸的标准标在圆括号内, 无论箭头指向哪里,这个尺寸和坡口总是位于参考线上焊缝符号的左边.④R 在这里代表形成所需形状的焊缝数之间的空间, 对对接接头来说是关闭的根部.如果是塞焊或开槽焊缝, R在这里暗示填充深度.这个记号位于焊缝符号的中间位置.⑤A 在这里暗示对接接头的坡口角度（倾斜角）, 也包括塞焊焊缝的沉入角度.⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状.⑦F 在这里暗示获得所需焊缝外形的方法, 焊缝外形可以通过下述方法获得.打磨（G）、机械加工（M）、铲削（C）、锤击（H）、滚轧（R）或者其他（U）.⑧L 在这里暗示焊缝长度, 这个长度标示总是位于焊缝符号的右边.无论箭头位于何处, 这个位置总是不变的.⑨P 在这里暗示当焊接中断时焊缝的中心线与中心线的间距.⑩（N）在这里代表点焊、缝焊、栓焊、塞焊、开槽焊或凸焊焊缝所要求的数量.问题5：箭头一般放置在哪里？答：箭头线位于参考线的一端或另一端, 在焊接接头的箭头线一边有一个箭头, 这个箭头能指向任何方向, 向上、向下或向前、向后.一个焊接符号甚至可以有多个箭头.问题6：箭头符号告诉人们些什么信息？答：与箭头相关的符号放置在参考线各自接头一边的上面或下面.参考线的术语“箭头侧”是指箭头指向焊缝接头一侧.位于参考线箭头侧的符号是指接头的箭头侧.位于参考线另一侧的符号是指接头的另一侧.当从图纸的底部观看时, 箭头侧总是更靠近观看者.箭头侧和另一侧的例子见图2.基本符号问题7：什么是基本的焊接符号？答：基本的焊接符号如图3所示.问题8：已经界说了箭头侧和另一侧, 但怎样把焊接符号填放在参考线上？答：与焊缝箭头侧和另一侧有关的参考线上、下焊接符号的位置如图4所示.值得注意的是, 如果被焊的接头只焊接一面, 这种类型的接头只需一个焊接符号即可, 放置在与接头施焊侧相应的参考线的一侧.问题9：知道了基本的焊缝符号和箭头的意义, 但这些基本符号如何使用呢？答：这些基本符号使用的例子如图5所示.问题10：卷边焊缝符号如何使用？答：与其他焊接符号一样, 卷边焊缝符号非常有用.箭头侧的卷边焊缝符号的例子如图7所示.组合焊缝符号问题11：什么是组合焊缝符号？答：一个焊接接头有时往往需要不止一种类型的焊缝.工程结构制造中, 带坡口的焊缝经常与另一种焊缝（例如角焊缝）焊接在一起.当呈现这种情况时, 人们能见到参考线两边都有焊缝符号, 如图9所示.问题12：为什么使用多组参考线？如何看懂这些参考线？答：多组参考线暗示出焊接把持的次第.第一次焊接把持与箭头一起显示在多组参考线上, 在进行下一道线上的把持前, 前一次把持必需完成.远离箭头的每一条线都给出每次连续把持的信息, 这些把持还包括一些尾缀中不包括的焊接弥补信息, 例如检测方法等.多组参考线的例子如图10所示.弥补符号问题13：什么是弥补符号？答：弥补符号涉及到焊缝的一些重要信息, 是与其他的焊接符号结合在一起的, 见图11.问题14：现场焊接符号如何暗示？答：现场焊接符号是箭头和参考线结合处的一面小旗.这个小旗暗示该焊缝需要在现场进行焊接, 而不是在车间中预先焊接好.暗示现场焊接的几个焊缝符号如图13所示.问题15：焊接符号怎样暗示出焊缝熔透水平？答：焊接符号暗示的熔透水平是一个反面涂黑的记号（在参考线一边呈半月形）.焊缝熔透符号暗示在接头一面焊接时另一面的熔化状态, 这个弥补符号还包括（在符号的左边）熔化量要求的尺寸.焊缝熔透符号的例子如图14所示.问题16：间隔符号暗示什么含义？答：位于参考线上的间隔符号, 一个方框, 暗示在接头内放置的资料, 称为间隔或插片.像反面衬垫资料符号一样, 间隔符号的特殊规定标注在尾缀中, 见图16.问题17：资料拔出符号暗示什么含义？答：资料拔出符号是位于参考线上的一个矩形符号, 这个符号暗示在焊接接头处拔出的填充资料带或环.插片或环在焊接中完全熔化, 与接头成为整体.可熔插片一般采纳钨极氩弧焊进行焊接.这个符号规定放置在带坡口焊缝符号相反的一边.美国焊接学会（AWS）规定将可熔插片分类符号放置在焊接符号的尾缀中.可熔焊接插片符号的例子如图17所示.问题18：焊缝外形符号暗示什么含义？答：外形符号暗示对焊缝概况形状的要求.焊缝外形包括平滑、上凸、下凹.外形符号上的字母暗示整修焊缝的方法.C 铲削；G 打磨；H 锤击；M 机械加工；R 滚轧.实际焊缝外形要求的相应符号见图18.问题19：反面垫板符号暗示什么含义？答：矩形垫板符号暗示有衬垫资料放置在带坡口焊缝的反面, 这个符号除放置在带坡口焊缝符号的相反一边以外, 与塞焊缝符号相似.另一个需要注意的是, 字母R可以放置在符号之内, 暗示焊接之后衬垫资料必需被去除.反面符号规定的衬垫资料可以与母材相同, 也可以是铜、陶瓷、玻璃带、焊剂、气体或其他资料.要求的衬垫资料类型必需在尾缀中注明.反面垫板资料符号的例子如图15所示.问题20：划有圆圈的符号含义是什么？答：划有圆圈的符号位于连接参考线和箭头周围的一个圆圈内.这个符号暗示某接头周围是连续的焊缝, 即使焊接方向可能发生变动.划有圆圈的焊缝及符号的例子如图12所示.问题21：一个完整的焊缝符号需要哪些最小的单位？答：①参考线+箭头+基本焊接符号.②参考线+箭头+尾缀.二者任选其一.问题22：箭头打折暗示什么含意答：箭头打折暗示焊接接头两侧只有一边必需开坡口.箭头指向的资料是把持者施焊前应开坡口的一边, 如图8所示.问题23：船形位置的V形焊缝符号如何使用？答：单面船形位置的V形焊缝及符号如图6所示.问题24：打底焊道与封底焊道之间有什么分歧？答：打底焊道是在厚板单面坡口对接焊时, 为了防止角变形或为了防止自动焊时发生烧穿现象, 而先在接头反面坡口根部进行的一道焊接.封底焊道是在单面坡口对接焊中, 先焊完正面坡口焊缝, 在反面铲清焊根后, 再进行的一道焊接, 目的是保证使焊缝根部完全熔合.问题25：打底焊和封底焊都采纳了什么符号？答：这两种焊道采纳了相同的符号, 但焊接次第在焊接符号的尾缀中有规定, 或者采纳组合参考线.打底焊道符号一般标在远离箭头的第一条线上, 第二条线上是焊缝坡口符号.打底焊道符号总是标在焊缝坡口符号的另一边.封底焊道符号位于离开箭头的第二条线上, 接着是焊缝坡口符号.封底和打底焊道的符号如图19所示.角焊缝尺寸问题26：什么因素决定了角焊缝的尺寸？答：角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定, 见图20.问题27：角焊缝的尺寸在焊缝符号上是如何标注的？答：角焊缝尺寸用焊脚高暗示, 焊脚高尺寸标注在角焊缝符号的旁边, 如图21所示.问题28：角焊缝的长度如何确定？答：角焊缝是一条从一端到另一端连续的焊缝, 除非有尺寸限制.如果焊缝不要求是连续的, 在角焊缝符号右边应标注一个数码, 提示把持者焊缝的长度, 如图22所示.塞焊和开槽焊缝问题29：塞焊焊缝的焊接符号是如何规定的？答：对塞焊焊缝尺寸的规定主要是沉入角度和焊缝填充深度, 如图24所示.问题30：开槽焊缝的尺寸如何标注？答：开槽焊缝丈量尺寸的根据是开槽的宽度, 长条槽是开在被焊工件的接合面上.焊接符号上标有开槽的长度, 一般在焊缝符号的右边.问题31：在塞焊焊缝或开槽焊缝的底部能施焊上一层焊道吗？答：可以在塞焊焊缝或开槽焊缝的底部施焊一层焊道, 可是这道焊缝实际上是在塞焊或开槽焊缝中的角焊缝, 不能被称为塞焊或开槽焊缝.这种情况下形成的焊缝及符号如图25所示.概况焊道问题32：什么是概况焊道？答：概况焊道是指那些堆焊在工件概况以改善抗磨损性、增加概况硬度或具有耐蚀性的金属.为了改善概况硬度或抗磨损性而采纳的填充金属称为概况堆焊.这种工艺经经常使用于推土机刃板、铲斗以及岩石破碎设备上.问题33：概况焊道的尺寸和焊接符号怎样暗示？答：堆焊焊道的尺寸是从工件概况到焊道面, 也即堆焊资料的高度.堆焊焊道尺寸及符号如图26所示.角焊缝尺寸问题34：什么因素决定了角焊缝的尺寸？答：角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定, 见图20.问题35：角焊缝的尺寸在焊缝符号上是如何标注的？答：角焊缝尺寸用焊脚高暗示, 焊脚高尺寸标注在角焊缝符号的旁边, 如图21所示.问题36：角焊缝的长度如何确定？答：角焊缝是一条从一端到另一端连续的焊缝, 除非有尺寸限制.如果焊缝不要求是连续的, 在角焊缝符号右边应标注一个数码,提示把持者焊缝的长度, 如图22所示.创作时间：二零二一年六月三十日。
焊接符号什么是焊接符号焊接符号是一种工程语言,能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法;我国的焊接符号是由国家标准GB324规定的;焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法;焊接符号可以表示出:1所焊焊缝的位置;2焊缝横截面形状坡口形状及坡口尺寸;3焊缝表面形状特征;4表示焊缝某些特征或其他要求;焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:1 GB324一1988焊缝代号;2 GB985-1988手工电弧焊焊接接头的基本形式与尺寸;焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示;为了简化焊缝在图样上的表示方法,现采用国家标准规定的焊缝符号及坡口尺寸的表示方法;焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成,必要时还可以加上辅助符号、补充符号和焊缝尺寸符号;焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示;为了简化焊缝在图样上的表示方法,现采用国家标准规定的焊缝符号及坡口尺寸的表示方法;表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号,它采用近似于焊缝横剖面形状的符号来表示;GB324-1988中规定了13种焊缝形式的符号,见表2-2;表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号,见表2-3;不需要确切地说明焊缝的表面形状时,可以不用辅助符号;表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号,见表2-4;表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5;焊接符号标注中的指引线指引线是表示指引焊缝位置的符号;由带箭头的指引线和两条基准线一条为实线,另一条为虚线组成;指引线指向有关焊缝处,基准线一般应为水平线;焊缝符号及尺寸标注在基准线上,必要时基准线末端加一尾部,作其它说明用如焊接方法等,如图3-18所示;焊接符号标注方法完整的焊缝表示方法应包括上述基本符号、辅助符号、补充符号,以及指引线、一些尺寸符号和数据等;标注箭头线时,可指向焊缝或不指向焊缝,如图3-19所示;基准线的虚线可在基准线的实线上侧或下侧,当焊缝在接头的箭头侧,则基本符号标在基准线的实线侧,如果焊缝在接头非箭头侧,则将基本符号标在基准线的虚线侧;标注对称焊缝或双面埠缝可不加虚线,如图3-20所示;焊缝尺寸符号及数据的标注原则如下：1.在基本特号左边标注：钝边高度p,坡口高度H,焊角高度K,焊缝余高h,熔透深度s,根部半径R,焊缝宽度C,焊角直径d;2.在基本符号右边标注：焊缝长度l,焊缝间隙e,相同焊缝数量n;3;在基本特号上边标注：坡口角度a,根部间隙b;焊接符号标注实例及方法在焊接结构图样上,焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示,标注在指引线的尾部;常用焊接方法代号见表3-9所示;如果是组合焊接方法,可用“/”分开,左侧表示正面或盖面的焊接方法,右侧表示背面或打底焊接方法;例如V形焊缝先采用钨极氢弧焊打底,后用手工电弧焊盖面,则表示为141/111;焊缝符号和焊接方法代号标注示例见图3-21所示;该图表示V形坡口对接焊缝,背面封底焊,正面焊缝表面齐平,焊接方法为打底焊用手工钨极氮弧焊,盖面焊和封底焊用手工电弧焊;详解aws焊接符号AWS其英文全称为American Welding Society,即：美国焊接学会;AWS焊接符号标准在世界各地得到广泛的应用,因AWS焊接符号标准与中国的焊接符号标准GB324有所不同,对于经常接触国外图纸的朋友来说掌握AWS焊接符号标准是很必要的; AWS与中国标准相同,AWS焊接符号也包含基准线和箭头线这样的基本元素,同样也有辅助符号,焊接符号的表示方式基本上都差不多;例如,角焊缝国标的和AWS标准的表示的都是用三角符号;不过,焊接符号所在基准线的位置,所表示的意思却恰恰相反;因此所用到AWS标准时要参考原文,不能根据国标来理解;钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988焊缝代号来绘制;钢结构一般属于建筑学科,属于建筑行业;因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等;钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成;其中一条为实线,另一条为虚线,线型均为细线;如图1-33;2、基准线的虚线可以画在基准线实线的上侧,也可画在下侧,基准线一般应与图样的标题栏平行,仅在特殊条件下才与标题栏垂直;3、若焊缝处在接头的箭头侧,则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧,则基本符号标注在基准线的虚线侧,如图1-34;4、当为双面对称焊缝时;基准线可不加虚线,如图1-35;5、箭头线相对焊缝的位置一般无特殊要求,但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件,如图1-36;6、基本符号、补充符号与基准线相交或相切,与基准线重合的线段,用粗实线表示;7、焊缝的基本符号、辅助符号和补充符号尾部符号除外一律为粗实线,尺寸数字原则上亦为粗实线,尾部符号为细实线,尾部符号主要是标注焊接工艺、方法等内容.8、在同一图形上,当焊缝形式、断面尺寸和辅助要求均相同时,可只选择一处标注焊缝的符号和尺寸;并加注“相同焊缝的符号”,相同焊缝符号为3/4圆弧,画在引出线的转折处;如图1-37a;在同一图形上,有数种相同焊缝时,可将焊缝分类编号,标注在尾部符号内,分类编号采用A,B,C......在同一类焊缝中可选择一处标注代号,如图1-37b;9、熔透角焊缝的符号应按图1-38方式标注;熔透角焊缝的符号为涂黑的圆圈,画在引出线的转折处;10、用形中较长的角焊缝如焊接实腹钢梁的翼缘焊缝,可不用引出线标注,而直接在角焊缝旁标注焊缝尺寸值K,如图1-39;11、在连接长度内仅局部区段有焊缝时,按图1-40标注;K为角焊缝焊脚尺寸;12、当焊缝分布不规则时,在标注焊缝符号的同时;在焊缝处加中实线表示可见焊缝,或加栅线表示不可见焊缝,标注方法如图1-41;13、相互焊接的两个焊件,当为单面焊带双边不对称坡口焊缝时,引出线箭头指向较大坡口的焊件,如图1-42;14、环绕工作件周围的围焊缝符号用圆圈表示,画在引出线的转折处,并标注其焊角尺寸K;如图1-43;15、三个或三个以上的焊件相互焊接时,其焊缝不能作为双面焊缝标注,焊缝符号和尺寸应分别标注,如图1-44;16、在施工现场进行焊接的焊件其焊缝需标注“现场焊缝”符号;现场焊缝符号为涂黑的三角形旗号,绘在引出线的转折处,如图1-45;17、相互焊接的两个焊件中,当只有一个焊件带坡口时如单面V形,引出线箭头是指向带坡口的焊件,如图1-46;钢结构焊接符号大全：一个钢结构焊接符号标注实例：。

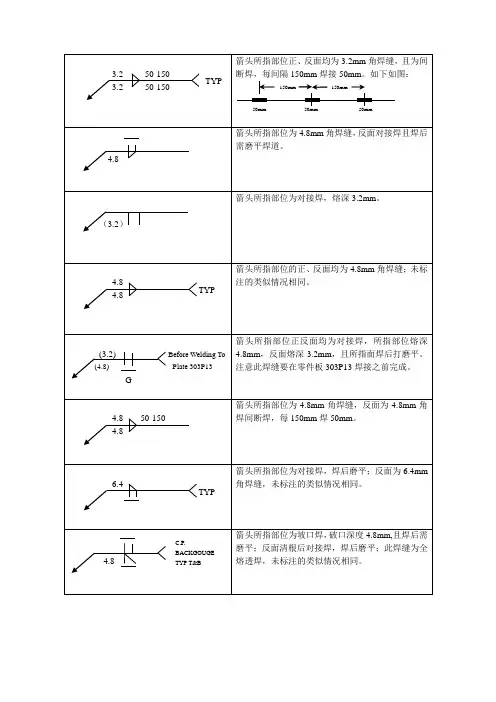

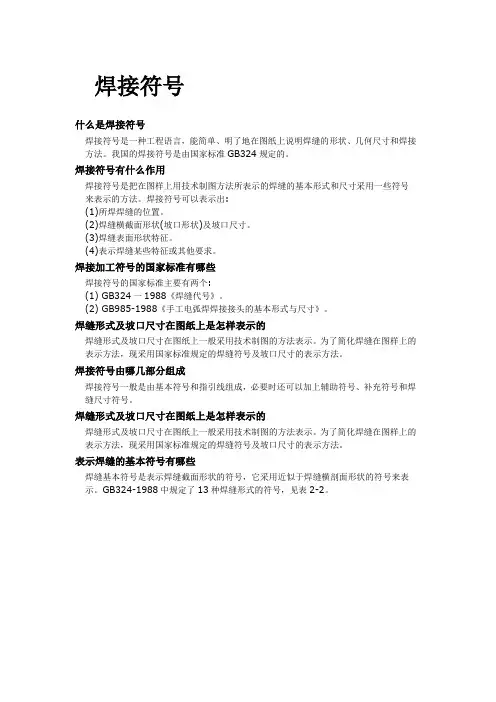

焊接符号什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。
焊接符号可以表示出:(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一1988《焊缝代号》。
(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。
GB324-1988中规定了13种焊缝形式的符号，见表2-2。
表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。
不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。
表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。
焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。
由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。
指引线指向有关焊缝处，基准线一般应为水平线。
焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用(如焊接方法等)，如图3-18所示。
焊接标识符号大全焊接标识符号是在焊接过程中使用的一种标识符号，用来表示焊缝的类型、形式、尺寸及其它相关信息。
在焊接作业中，使用标识符号可以减少误操作，提高工作效率，降低出错率，保证焊接质量和安全等方面的要求。
本文将为大家介绍几种常见的焊接标识符号及其相关参考内容。
一、焊缝类型符号1. 直缝焊缝（I型缝）符号：I意义：表示焊缝的类型为直缝。
参考内容：GB/T 6194-2006《焊条、焊丝及焊剂用于气焊、氩弧焊、电弧焊及电气加热的分类》2. 环缝焊缝（O型缝）符号：O意义：表示焊缝的类型为环缝。
参考内容：GB/T 6194-2006《焊条、焊丝及焊剂用于气焊、氩弧焊、电弧焊及电气加热的分类》3. 线脚焊缝符号：T意义：表示焊缝的类型为线脚焊缝。
参考内容：EN ISO 6947:2011《焊接和相关工艺术语标准术语》4. 角焊缝符号：T意义：表示焊缝的类型为角焊缝。
参考内容：EN ISO 6947:2011《焊接和相关工艺术语标准术语》二、焊缝形式符号1. 朝上焊接（PA）符号：PA意义：表示焊接过程中焊缝的开口朝上。
参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》2. 朝下焊接（PC）符号：PC意义：表示焊接过程中焊缝的开口朝下。
参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》3. 垂直焊接（PF）符号：PF意义：表示焊接过程中焊缝的轴线垂直于工件表面。
参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》4. 水平焊接（PH）符号：PH意义：表示焊接过程中焊缝的轴线水平于工件表面。
参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》三、焊接尺寸符号1. 焊缝长度符号（L）符号：L意义：表示焊缝的长度尺寸。
参考内容：EN ISO 5832-2:2013《金属材料—植入式医疗器材》2. 焊缝厚度符号（t）符号：t意义：表示焊缝的厚度尺寸。

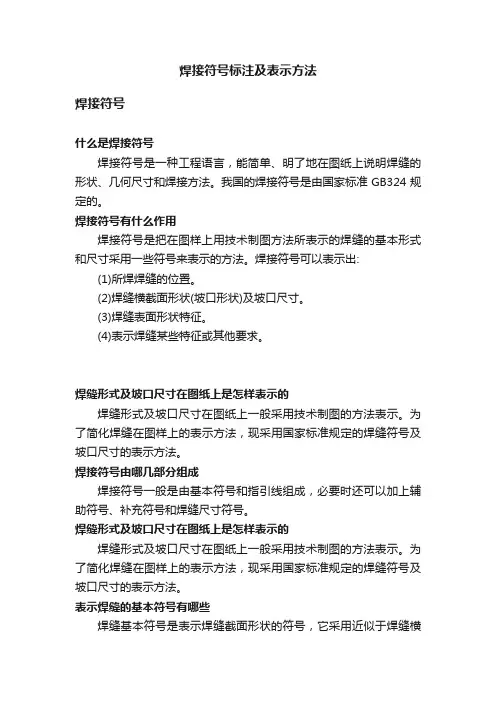

焊接符号标注及表示方法焊接符号什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。
焊接符号可以表示出:(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。
GB324-1988中规定了13种焊缝形式的符号，见表2-2。
点击下载焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一2008《焊缝代号》。
(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。
表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。
不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。
表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。
焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。
由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。
