UPS的工作原理引言概述：UPS（不间断电源）是一种电力设备，其工作原理是在电网电源正常供电的情况下，将电能转化为电池能量储存起来，一旦电网电源中断，UPS会立即将储存的电能转化为交流电，以供给设备继续工作。
本文将详细阐述UPS的工作原理，包括其四个主要部分：逆变器、稳压器、电池和静态开关。
一、逆变器1.1 逆变器的作用：逆变器是UPS的核心部件，其作用是将直流电转化为交流电。
1.2 逆变器的工作原理：逆变器通过将直流电源通过开关电路进行高频开关，然后经过滤波电路和变压器变换为交流电。
1.3 逆变器的输出特点：逆变器输出的交流电具有稳定的电压和频率，能够满足设备的电力需求。
二、稳压器2.1 稳压器的作用：稳压器是UPS的另一个重要组成部分，其作用是调整输出电压的稳定性。
2.2 稳压器的工作原理：稳压器通过对输出电压进行监测，一旦发现电压波动，会自动调整输出电压，使其保持在设定范围内。
2.3 稳压器的优势：稳压器能够有效地保护设备免受电压波动的影响，提供稳定可靠的电力供应。
三、电池3.1 电池的作用：电池是UPS的能量储存部分，用于在电网电源中断时提供电力。
3.2 电池的类型：常见的UPS电池包括铅酸电池、锂离子电池等，不同类型的电池具有不同的容量和充放电特性。
3.3 电池的充放电管理：UPS会对电池进行充电管理，确保电池始终处于良好的工作状态，以提供可靠的备用电源。
四、静态开关4.1 静态开关的作用：静态开关是UPS的关键组成部分，用于在电网电源中断时切换电源。
4.2 静态开关的工作原理：静态开关通过监测电网电源的状态，一旦检测到中断，会迅速切换到UPS的电池供电状态，以保持设备的连续供电。
4.3 静态开关的可靠性：静态开关具有快速切换、可靠性高的特点，能够确保设备在电网电源中断时无缝切换，避免数据丢失和设备损坏。
总结：UPS的工作原理是通过逆变器将直流电转化为交流电，稳压器保持输出电压的稳定性，电池提供备用电源，静态开关在电网电源中断时切换电源。
UPS的工作原理UPS（不间断电源）是一种电力设备，旨在提供连续的电力供应，当主电源发生故障或不稳定时，保证电子设备以及其他重要负载能够持续运行。
UPS的工作原理涉及多个部分，包括整流器、电源逆变器、电池等。
本文将详细解释UPS的工作原理。
UPS主要由以下几个组件构成：1.整流器：当主电源正常供电时，整流器将交流电转化为直流电以供电池充电，并为逆变器提供直流电。
2.电池：UPS电池是关键组件，存储直流电，当主电源发生断电时，电池能够提供持续的电力供应给负载设备。
3.逆变器：逆变器将直流电转换为交流电，以供负载设备使用。
当主电源断电时，逆变器可以从电池提取直流电，并将其转换为交流电。
4.静态转换器：静态转换器是一种切换设备，用于在主电源和UPS逆变器之间进行切换。
当主电源发生故障或不稳定时，静态转换器可以迅速切换到UPS供电，以确保电子设备的连续运行。
5.监控和控制单元：这个单元负责监测主电源的状态，控制整流器、逆变器和静态转换器的工作，并提供必要的报警和故障保护功能。
1.正常供电状态：当主电源正常供电时，整流器将交流电转化为直流电以供电池充电。
同时，直流电通过逆变器转换为交流电，供给负载设备使用。
这样，UPS的整流器负责充电，电池存储电能，逆变器提供交流电给负载设备。
同时，监控和控制单元不断监测整个系统的工作状态，并确保各个部分正常运行。
2.主电源故障时：当主电源发生故障或不稳定时，静态转换器迅速切换到UPS供电。
此时，整流器停止充电，电池负责提供电力。
监控和控制单元会发出警报信号，通知用户主电源断电，并提供时间以进行必要的应对措施。
逆变器将从电池提取直流电，并将其转换为交流电，以供给负载设备使用。
3.主电源恢复：当主电源恢复正常供电时，静态转换器会再次迅速切换到主电源供电。
整流器开始充电电池，同时，逆变器停止从电池提取电力，开始从主电源获取电能。
UPS返回到正常工作状态，监控和控制单元再次监测系统的工作状态。

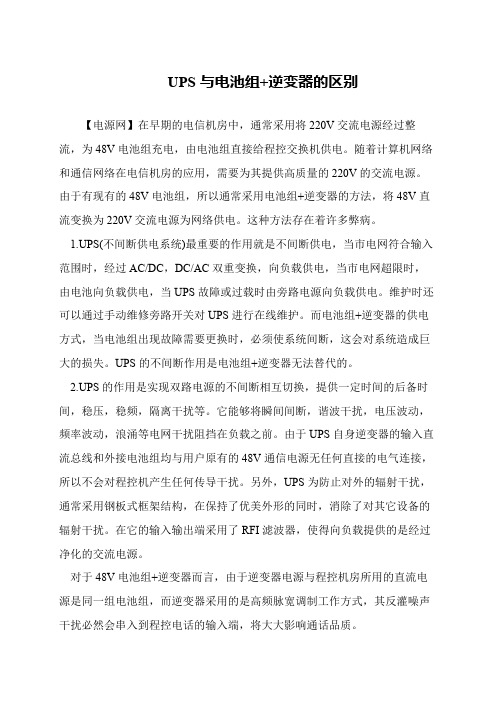

UPS与电池组+逆变器的区别【电源网】在早期的电信机房中，通常采用将220V交流电源经过整流，为48V电池组充电，由电池组直接给程控交换机供电。
随着计算机网络和通信网络在电信机房的应用，需要为其提供高质量的220V的交流电源。
由于有现有的48V电池组，所以通常采用电池组+逆变器的方法，将48V直流变换为220V交流电源为网络供电。
这种方法存在着许多弊病。
1.UPS(不间断供电系统)最重要的作用就是不间断供电，当市电网符合输入范围时，经过AC/DC，DC/AC双重变换，向负载供电，当市电网超限时，由电池向负载供电，当UPS故障或过载时由旁路电源向负载供电。
维护时还可以通过手动维修旁路开关对UPS进行在线维护。
而电池组+逆变器的供电方式，当电池组出现故障需要更换时，必须使系统间断，这会对系统造成巨大的损失。
UPS的不间断作用是电池组+逆变器无法替代的。
2.UPS的作用是实现双路电源的不间断相互切换，提供一定时间的后备时间，稳压，稳频，隔离干扰等。
它能够将瞬间间断，谐波干扰，电压波动，频率波动，浪涌等电网干扰阻挡在负载之前。
由于UPS自身逆变器的输入直流总线和外接电池组均与用户原有的48V通信电源无任何直接的电气连接，所以不会对程控机产生任何传导干扰。
另外，UPS为防止对外的辐射干扰，通常采用钢板式框架结构，在保持了优美外形的同时，消除了对其它设备的辐射干扰。
在它的输入输出端采用了RFI滤波器，使得向负载提供的是经过净化的交流电源。
对于48V电池组+逆变器而言，由于逆变器电源与程控机房所用的直流电源是同一组电池组，而逆变器采用的是高频脉宽调制工作方式，其反灌噪声干扰必然会串入到程控电话的输入端，将大大影响通话品质。
ups逆变器与旁路相位差UPS逆变器与旁路相位差是指在UPS系统中，逆变器输出的电流和旁路电源输出的电流之间存在的相位差。
相位差是电流波形的一个重要参数，它直接影响到电力系统的稳定性和负载设备的运行效果。
在UPS系统中，逆变器是负责将直流电源转换为交流电源供应给负载设备使用的关键部件。
而旁路则是在逆变器故障或维护时，将电源直接供应给负载设备的备用电路。
在正常情况下，逆变器输出的电流和旁路电源输出的电流应该是同相的，即二者的相位差为零。
然而，在实际应用中，由于逆变器和旁路电源的工作原理以及电路参数的不同，导致二者之间存在一定的相位差。
相位差的存在会对UPS系统的性能产生一定的影响。
首先，相位差会导致逆变器和旁路电源输出的电流波形不完全重合，从而引入谐波成分，增加了负载设备对电源的要求。
其次，相位差还会影响到UPS系统的切换时间。
当逆变器发生故障或维护时，系统需要将负载切换到旁路电源上，这就要求逆变器和旁路电源的相位差尽量小，以减少切换过程中的电压和电流浪涌。
为了减小UPS逆变器与旁路的相位差，可以从以下几个方面进行优化。
首先，可以通过选择逆变器和旁路电源的工作参数，如频率、相位等，使二者尽量接近。
其次，可以通过调整逆变器和旁路电源的控制策略，使二者的输出波形更加接近理想的正弦波。
此外，还可以通过优化逆变器和旁路电源的电路设计，减小电路元件的误差和不匹配，从而减小相位差。
在实际应用中，为了保证UPS系统的可靠性和稳定性，需要对逆变器和旁路电源的相位差进行实时监测和调整。
可以通过相位锁定回路来实现对相位差的实时监测，并通过控制设备来调整逆变器和旁路电源的相位，使二者保持同相。
此外，还可以利用数字信号处理技术对逆变器和旁路电源的波形进行精确分析和处理，进一步减小相位差。
UPS逆变器与旁路相位差是影响UPS系统性能的重要因素之一。
通过合理的设计和优化，可以减小相位差，提高UPS系统的稳定性和可靠性。
在实际应用中，需要对相位差进行实时监测和调整，以确保UPS系统的正常运行。
UPS系统各组成部分作用UPS（不间断电源）是一种用于保护电子设备免受电力中断、电压浪涌以及其他电力问题的设备。
它由多个组成部分组成，每个组成部分都起着不同的作用。
下面是UPS系统各组成部分的作用的详细说明。
2.整流器：整流器是UPS系统的一个重要组成部分，用于将输入电源转换为UPS系统所需的直流电。
整流器负责将交流电转换为直流电，并通过电池充电以备份电源供应。
3.电池组：电池组是UPS系统中最关键的部分之一，它用于存储电能，以便在电力中断或其他电力问题时提供备份电源。
电池组需要定期维护和检查，以确保其性能和寿命。
4.逆变器：逆变器是UPS系统的核心组件之一，它将直流电转换为交流电，以供电子设备使用。
当主电力中断时，逆变器会立即启动并提供稳定的交流电，以确保与电子设备的连接不会断开。
5.静态开关：静态开关是UPS系统的一个重要组成部分，它负责在主电力中断或其他电力问题发生时迅速切换到备用电源上。
静态开关可确保UPS系统与电子设备之间的电力连接不会中断。
6.维护旁路：维护旁路是另一个重要组成部分，它允许在UPS系统需进行维护或故障排除时将其从电路中分离，同时保持设备正常运行。
维护旁路为UPS系统的维护提供了方便和安全的方式。
7.显示面板：UPS系统的显示面板通常位于设备的前面板上，用于显示关键信息，如输入电压、输出电压、电池状态等。
显示面板可让用户轻松监控UPS系统的运行状况，并提供必要的操作指导。
8.故障监测装置：故障监测装置用于监测UPS系统的运行状态，并在出现任何故障或异常时发出警报。
故障监测装置可以通过声音、光信号或通信接口向用户通知故障情况，从而帮助用户及时采取必要的措施。
9.过载保护：过载保护是一种保护措施，用于防止UPS系统过载。
当电流超过设定值时，过载保护装置会自动切断输入电源，以避免损坏UPS 系统及其连接的电子设备。
10.通信接口：通信接口是一种用于与其他设备或网络进行通信的接口。
ups逆变器原理
UPS逆变器是一种用于备用电源供电的设备，原理是将直流
电转换成交流电。
UPS逆变器的主要组成部分是PWM控制电路、逆变电路和输出滤波电路。
当主电源正常供电时，逆变器将直流电源充电，并将其转换为稳定的交流电，通过输出滤波电路提供给负载使用。
同时，逆变器控制电路监测主电源状态，以确保主电源正常工作。
当主电源发生故障或中断时，UPS逆变器立即检测到这种变化，并切换到备用电源模式。
在备用电源模式下，逆变器继续工作，将直流电转换为交流电，并通过输出滤波电路提供给负载，以确保设备正常运行。
逆变器的核心是PWM控制电路，它使用脉冲宽度调制技术来
控制逆变器的开关管，精确地控制输出电压的频率和幅值。
PWM控制电路通过不断调整开关管的导通和截止时间，实现
直流电到交流电的转换。
逆变电路是实现直流到交流转换的关键部分。
它采用一对互补的开关管，通过交替导通和截止来产生正弦波形的交流电信号。
PWM控制电路根据需要调整开关管的工作状态，以产生稳定
的输出电压。
输出滤波电路用于滤除交流电中的谐波和杂波，以确保输出电流质量。
它通常由电感、电容和滤波器等组成，能够滤除高频
噪声，使输出电压保持平稳。
通过这种方式，UPS逆变器能够在主电源故障时快速切换到备用电源，保证负载设备的稳定供电。
这在一些对电源连续性要求较高的场合，如计算机数据中心、医疗设备和通信系统等领域中得到广泛应用。
ups逆变器工作原理
UPS（不间断电源）逆变器的工作原理是将直流电转换为交流电，以提供稳定的交流电源。
UPS逆变器的工作过程如下：
1. 输入直流电源：UPS逆变器将电力首先从外部直流电源输入到逆变器中。
直流电源可以是蓄电池、太阳能电池板等。
2. 整流器充电：逆变器中的整流器将直流电源进行整流工作，将交流信号转换为直流信号，并将其用于充电电池。
3. 电池供电：当外部交流电源故障或断电时，逆变器中的电池会自动通过开关电路供电。
4. 逆变：逆变器中的逆变电路将直流电源转换为交流电源。
逆变器控制器会感知到外部电源状态的改变，并自动切换为电池供电。
5. 输出交流电源：经过逆变的交流电源输出到外部负载设备，如计算机、服务器等。
6. 过渡电源供应：当外部电源恢复或替代电源出现时，逆变器控制器会自动切换到外部电源供电，并将电池用于故障保护或过渡。
逆变器中的电路和控制器起着关键作用，控制器会根据外部电
源的状态进行切换，并确保输出的交流电源稳定和可靠。
逆变器还配备了保护电路，以增加设备的安全性和可靠性，如过流保护、过热保护等。
总之，UPS逆变器通过将直流电源转换为交流电源，以提供可靠的电力供应，保证设备在断电或电力波动情况下的正常运行。
ups逆变器工作原理
UPS逆变器工作原理是将直流电源转换成交流电源的设备。
它主要由整流器、逆变器和控制电路组成。
1. 整流器：UPS逆变器的输入端接受来自电池组的直流电源。
整流器会将这个直流电源转换为稳定的直流电压，并通过控制电路提供给逆变器。
2. 逆变器：逆变器是UPS逆变器的关键部分，它负责将直流
电源转换成交流电源。
逆变器通过高频开关电路，将直流电源转变成交流电源，然后输出给需要供电的设备。
3. 控制电路：控制电路主要负责监测UPS逆变器的工作状态，并根据需要对逆变器进行调节。
控制电路还可以实现对输出电压、频率、转换时间等参数的调整，以保证稳定的供电。
在UPS逆变器工作过程中，当外部电源正常供电时，整流器
会将电流输送到电池组进行充电，并提供稳定的直流电压给逆变器。
逆变器则通过控制电路将直流电源转换成交流电源，供给需要供电的设备使用。
而当外部电源故障或断电时，控制电路会感知到这一情况，并迅速切换逆变器的工作模式。
逆变器将从电池组中获取直流电源，通过控制电路将其转换成交流电源，以确保设备的持续供电，避免设备因断电而停止运行。
总之，UPS逆变器通过整流器、逆变器和控制电路的协同工
作，将直流电源转换成交流电源，以实现对设备的持续供电。
这是保障设备正常运行的重要设备之一。
UPS逆变器作者：时间：2007-12-11 来源:电子元器件网浏览评论推荐给好友我有问题个性化定制关键词：UPS电源分享到：开心网人人网新浪微博EEPW微博逆变器是UPS的主要组成部分。

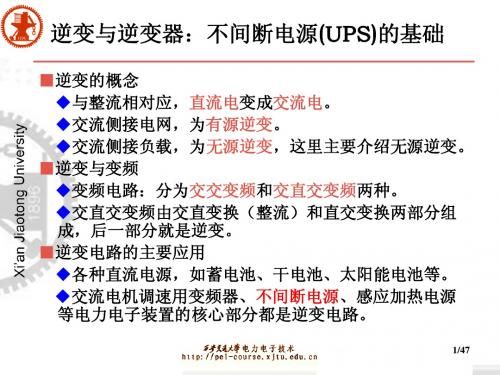

由于整流器已将交流输入电压变成直流电压，而负载所需的是交流电压，就必须有一种电路再将该直流电压变回交流，执行这个任务的装置就叫逆变器。
逆变器电路的种类很多，在UPS中常见的有推挽变换器、半桥逆变器、全桥逆变器、双向变换器等。
1.直流变换器直流变换器是一种最简单最基本的逆变器电路，主要应用于后备式UPS 中，它分为自激式和它激式两种。
1.自激式推挽变换器图1 自激式直流推挽变换器图1(a)所示是自激式直流推挽变换器电路，所谓自激就是不用外来的触发信号，UPS就可以利用自激振荡的方式输出交流电压，其交流电压的波形为方波，如图1(b)所示的波形U N。
U N是当电源电压E为额定值时的输出情况（其中阴影部分除外）。
自激直流变换器电路主要用于对电压稳定度要求不高但不能断电的地方，如电冰箱、紧要照明用的白炽灯、高压钠灯和金属卤素灯等，供电条件差的农村居民也有不少采用了这种电路作不间断电源。
由于它的电路简单、价格便宜、可靠性高，故也很受欢迎。
该电路的工作原理如下：在时间t=t0加直流电压E，这时由于晶体管V1和V2的基极电压U b1=U b2=0，(1)所示二者不具备开启条件，但在它们的集电极和发射极之间却都有漏电流，如图中的I1和I2所示，且二电流在变压器绕组中的流动方向相反，由于器件的分散性，使得I1-I2=ΔI≠0，（2）这个差值电流ΔI就在绕组中产生一个磁通量，于是就在基极绕组中感应出电压U b1和U b2，由同名端的标志可以看出，这两个电压的极性是相反的，即一个U b给晶体管基极加正电压，使其开通，另一个U b给另一个晶体管基极加负压，使其进一步截止。
电路的设计正好是漏电流大的那一个晶体管基极所感应出的U b给自己基极加正压，而漏电流小的那一个晶体管基极所加的是负压，基极加正压管子的集电极电流进一步增加，又进一步使它的基极电压增大，这样一个雪崩式的过程很快使该管（设为V1）电流达到饱和值，即V1集电极-发射极之间的压降U CE1=0，绕组N1和N2上的电压也达到了最大值U N1=U N2=E，此后由于磁芯进入饱和阶段，磁芯中磁通的变化量减小，各绕组感应的电压也相应减小，原来导通的管子由于集电极电流增大（磁芯饱和所致）和基极电流减小而脱离饱和区，使绕组感应的电压进一步减小，这样一个反变化过程使得V1雪崩式地截止而V2达到饱和，如图1(b)t1所示。
而后就再重复上面的过程，于是就形成了如图1(b)所示的方波波形。
有时为了使启动更快和更可靠，就加一个RC启动触发环节。
该电路方案的不足之处就在于它的不稳压。
它的输出电压随着电源电压E 的高低起伏，如图1(b)U H阴影部分所示的情形，如果电源电压E一直这样高，其输出电压也就一直高。
若电源电压E降到U L这样低的水平，如图1(b)U L 阴影部分所示，则输出电压也跟着低下去。
因此，这种电路方案在以后的后备式UPS中就不被采用了。
{{分页}}2.它激式推挽变换器图2 它激式推挽直流变换器电路原理图由于自激式推挽变换器不能满足输出电压稳定的要求，它激式推挽变换器就得到了广泛地应用。
所谓“它激”就是电路的振荡工作是由外加控制信号的激发而实现的。
图2(a)所示的就是它激式推挽直流变换器电路原理图。
由图中可以看出，前面自激式推挽变换器的基极反馈绕组被取消了，代替它的功能的环节是电源控制组件IC，在早期用的是TDA1060，后来多采用LM3842或LM3845等。
采用电源控制组件IC发出方波控制脉冲使UPS工作，在变压器输出端有一个与输出电压成正比的反馈信号回送给IC，使其根据输入端电压的变化和输出负载的变化来调整控制脉冲的宽度，以保证输出电压稳定在设计范围内。
下面就介绍一下该电路的工作原理。
当接通电源控制脉冲时，电源控制组件IC开始工作并发出方波控制脉冲，使推挽变换器的两个功率管按照脉冲的同样宽度输出方波电压，设在E为额定值时，UPS的输出电压也为额定值，如图2(b)输出波形图中粗线所示的波形U N，设此时的输出脉冲宽度为δ2，如果由于某种原因使电源电压升至U H，这时的测量与控制电路就会自动将控制信号的脉冲宽度由δ2减小至δ1，如图2(b)U H阴影所示，以保证输出脉冲电压的面积不变，即(3)时，输出电压不变。
同样，当由于某种原因使电源电压降低到U L时，这时的测量与控制电路就会自动将控制信号的脉冲宽度由δ2增大到δ3，如图1(b)U L阴影所示，以保证输出脉冲电压的面积不变，即（4）由此就得出了维持输出电压稳定的条件为：（5）当输出端负载变化时，由于输出线路和UPS内阻的共同作用也必然导致输出电压的变动，这种瞬间地变动通电压过反馈电路送入电源控制组件IC的相应输入端，经比较和转换后，去改变控制脉冲的宽度，以保证输出电压的稳定。
由这种它激式推挽变换器输出的具有稳压功能的脉冲电压波形称为准方波，以区别于不具稳压功能的自激式直流变换器输出的波形。
有的将准方波叫成阶梯波，这是一种误会，所谓阶梯，如图3所示（该图是将上图一种电源电压U N或U H或U L的情况单画出来的波形）。
而实际上并非如此，因为输出电压分正半波和负半波，并且每个半波仅有一个台阶，不在阶梯定义范畴之内。
是否可以当阶梯来看呢？不可以。
因为若把该半波当成阶梯波来看，就必须将基线移到最上端或最下端，不论移到哪一端，电压都变成了单极性的值：正半波或负半波。
这和正负半波交替的事实完全不符，因此阶梯波之说是一种误会。
{{分页}}图3 准方波输出电压波形准方波输出电压波形的采用又引出另一个误会，有不少工程师和用户在对输出电压的测量中发现原来应该220V的电压变成了难以相信的值，或者是170V，或者是190V等。
于是就怀疑UPS的正确性，甚至认为UPS出了故障。
实际上问题就出在测量表上，普通的电压表大都是在正弦波失真很小（比如<5%）的情况下给测量值定义的，而且这些表也不是测量的有效值。
准方波是失真非常大的正弦波，普通表根本无法用，只有用可以测有效值的仪表才行，如FLUKE-87或相应的示波器、计算机等才能反映出它的实际值。
2.桥式逆变器桥式逆变器名称的来源是它的电路结构形式很像“惠斯登”电桥。
由于对输出电压要求稳定的原因，故桥式逆变器的触发方式几乎都是它激。
在线式UPS多采用桥式逆变器，因为它有着比推挽变换器更大的优点。
比如推挽变换器功率管上的电压为电源电压的2倍，更加上状态转换时的上冲尖峰，要求该器件的耐压就更高，这样以来不但增加了器件的成本，而且也由于功率管工作电压的提高，降低了它的输出能力，因此用在后备式UPS上居多。
桥式逆变器就克服了这些缺点，并且根据要求的不同，电路又分成半桥逆变器和全桥逆变器，下面将分别进行讨论。
1.半桥逆变器所谓半桥逆变器实际上电路的结构形式也是桥式的，所差的是两个桥臂上的器件不同。
图4所示的是半桥逆变器结构及电原理图，图4(a)是它的电原理图，图4(b)是它的输出波形图。
由图中可见，电桥的左边由电容器构成，右边由功率管构成，输出端就设在两电容器连接点和两功率管连接点之间。
下面就讨论一下它的简单工作原理。
(a)电原理图(b)输出波形图4 半桥逆变器结构及电原理图假设电路已处于工作的准备状态，即电容C1和C2已充满电。
在时间t=0功率管V1被打开，电流I1由电容器C1的正极出发，如空心箭头所示，流经功率管V1、变压器T r初级绕组N1的BA、回到C1的负极，一直到t=t1，形成正半波，如图4(b)所示。
在t=t1时，V1由于正触发信号的消失而截止，此时正触发信号加到了V2的控制极，使其开通，电流I2由电容器C2的正极出发流经变压器T r初级绕组N1的AB，如图中的实心箭头所示，可以看出这时的电流方向是相反的，电流I2通过变压器后流经功率管V2的集电极-发射极回到电容器C2的负极，一直到t=t2由于触发信号消失而截止，这一过程形成了负半波，如图4(b)所示。
以后就再重复上面的过程，于是就形成了一系列连续不断的正弦波。
上面只简单地讨论了交流输出电压形成的过程。
但从这里并看不出是如何产生正弦波的，为了使读者有一个整体的概念，有必要将形成正弦波的简单原理做一介绍。
早期UPS产生正弦波的方法比现在要复杂很多，由于早期的逆变器功率器件和技术所限，只能产生方波或准方波，而后再利用庞大的滤波器将它们滤成正弦波，后来为了减小滤波器的体积和重量，从电路上采取了多个方波叠加成阶梯波的方法，虽然减小了滤波器，却增加了逆变器的数量，UPS的体积、重量仍然很大，同时也使得噪声大、效率低等。
{{分页}} 高频大功率器件的出现使UPS发生了根本的变化，脉宽调制(PWM)技术就是在这样的条件下产生的。
图5所示的就是脉宽调制波(PWM)产生的机理过程简图，正弦波输出电压的产生要经过几个阶段。
图5 脉宽调制波(PWM)产生的机理过程简图(1)产生方波UPS本省要有一个本地振荡器，目的是使UPS的电路工作节奏有一个统一的标准。
一般的原始振荡器多是张弛振荡器，它们所产生的波形都是方波。
(2)产生三角波该波形是脉宽调制技术所需要的，它是利用积分电路将方波转换成三角波，如图5(a)所示。
图中示出了方波（细线）和三角波（粗线）的关系。
(3)产生正弦波因为UPS的输出电压波形除有特殊说明外一般都是正弦波，在以往的UPS中，正弦波的产生有几种方法，有的采用复合电路，后来又出现了专门的集成电路，这就省去了组成电路的麻烦，还有的利用软件的方法产生。
(4)产生脉宽调制波因为在UPS中影响其价格的主要是效率和体积。
转换效率低就必须采用复杂的散热措施，工作频率低就必须采用大滤波系数的滤波器，滤波用的扼流圈和电容器就非常笨重且造价高。
脉宽调制技术的高频操作有效地解决了上述的问题。
在这里利用三角波和正弦波的共同作用而产生出脉宽调制波。
如图5(b)所示是将三角波和正弦波进行比较的比较器，由图中可以看出，正弦波信号加比较器的同相输入端（+），三角波加在比较器的反相输入端（-）。
图5(c)的图形表示出了脉宽调制波形成的原理。
当正弦波的包络高于三角波时，比较器就输出正脉冲，反之就输出0，负半波的原理与过程与正半波完全相同，故不重复。
这样以来就把复杂的正弦波输出电压生成过程变成了简单的高频等幅脉宽调制波。
同时也使逆变器的工作得到了简单化，从此就使UPS进入了一个崭新阶段。
(5)输出正弦波的形成图5(a)~(c)所示是逆变器控制信号的形成过程，逆变器功率管就按照控制信号的规律进行工作，使逆变器的输出波形呈现图5(d)的脉宽调制波的形状。
