各种焊接符号表示方法摘要：一、焊接符号的概述二、焊接符号的分类与含义1.字母符号2.数字符号3.符号组合三、常见焊接符号的解释与应用1.字母符号的解释与应用2.数字符号的解释与应用3.符号组合的解释与应用四、焊接符号的绘制与识别技巧1.焊接符号的绘制方法2.焊接符号的识别技巧五、焊接符号在实际工程中的应用案例六、总结与展望正文：一、焊接符号的概述焊接符号是一种用于表示焊接工艺、焊接方法、焊接材料等信息的可视化符号，它在焊接工程中起着至关重要的作用。
了解和掌握焊接符号的含义和应用方法，对于提高焊接质量、确保焊接安全具有重要意义。
二、焊接符号的分类与含义1.字母符号字母符号主要包括以下几种：- A：氩弧焊- B：焊条电弧焊- C：二氧化碳气体保护焊- D：埋弧焊- E：电渣焊- F：火焰焊- G：激光焊- H：电阻焊- I：摩擦焊- J：钎焊2.数字符号数字符号表示焊接电流、电压、焊接速度等参数。
例如，数字“100”表示焊接电流为100A。
3.符号组合符号组合表示焊接方法、焊接材料、焊接工艺等多种信息。
如：“B-G-100”表示采用B型焊条，电流为100A的焊接方法。
三、常见焊接符号的解释与应用1.字母符号的解释与应用以氩弧焊（A）为例，表示采用氩气保护的焊接方法，适用于不锈钢、铝等高活性金属的焊接。
2.数字符号的解释与应用以“100”为例，表示焊接电流为100A，根据实际需求调整焊接电流，以达到理想的焊接效果。
3.符号组合的解释与应用以“B-G-100”为例，表示采用B型焊条，电流为100A的焊接方法。
在实际操作中，根据焊接材料和工艺要求，选择合适的焊接参数。
四、焊接符号的绘制与识别技巧1.焊接符号的绘制方法焊接符号的绘制应遵循清晰、简洁、易懂的原则。
一般采用标准化的图形和符号表示，以便于识别。
2.焊接符号的识别技巧识别焊接符号时，要注意观察符号的形状、大小、颜色等特征，结合实际情况进行分析。
五、焊接符号在实际工程中的应用案例在实际工程项目中，焊接符号广泛应用于焊接工艺规程、焊接作业指导书、焊接质量检验等方面。
①尾缀T只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。
如果没有参考意义或无须规范，尾缀可以省略。
②参考线上的S记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。
③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。
有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。
④R在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。
如果是塞焊或开槽焊缝，R在这里表示填充深度。
这个记号位于焊缝符号的中间位置。
⑤A在这里表示对接接头的坡口角度（倾斜角），也包括塞焊焊缝的沉入角度。
⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状。
⑦F在这里表示获得所需焊缝外形的方法，焊缝外形可以通过下述方法获得。
打磨（G）、机械加工（M）、铲削（C）、锤击（H）、滚轧（R）或者其他（U）。
⑧L在这里表示焊缝长度，这个长度标示总是位于焊缝符号的右边。
无论箭头位于何处，这个位置总是不变的。
⑨P 在这里表示当焊接中断时焊缝的中心线与中心线的间距。
⑩（N）在这里代表点焊、缝焊、栓焊、塞焊、开槽焊或凸焊焊缝所要求的数量。
问题5：箭头一般放置在哪里？答：箭头线位于参考线的一端或另一端，在焊接接头的箭头线一边有一个箭头，这个箭头能指向任何方向，向上、向下或向前、向后。
一个焊接符号甚至可以有多个箭头。
问题6：箭头符号告诉人们些什么信息？答：与箭头相关的符号放置在参考线各自接头一边的上面或下面。
参考线的术语“箭头侧”是指箭头指向焊缝接头一侧。
位于参考线箭头侧的符号是指接头的箭头侧。
位于参考线另一侧的符号是指接头的另一侧。
当从图纸的底部观看时，箭头侧总是更靠近观看者。
箭头侧和另一侧的例子见图2。
基本符号问题7：什么是基本的焊接符号？答：基本的焊接符号如图3所示。

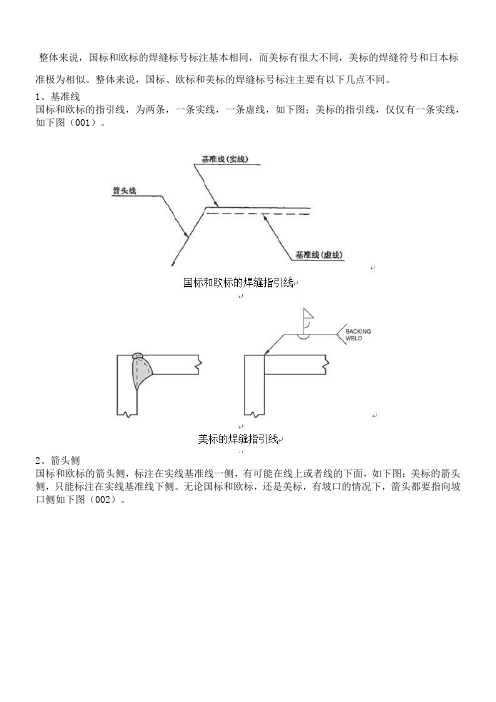

整体来说，国标和欧标的焊缝标号标注基本相同，而美标有很大不同，美标的焊缝符号和日本标准极为相似。
整体来说，国标、欧标和美标的焊缝标号标注主要有以下几点不同。
1、基准线
国标和欧标的指引线，为两条，一条实线，一条虚线，如下图；美标的指引线，仅仅有一条实线，如下图（001）。
2、箭头侧
国标和欧标的箭头侧，标注在实线基准线一侧，有可能在线上或者线的下面，如下图；美标的箭头侧，只能标注在实线基准线下侧。
无论国标和欧标，还是美标，有坡口的情况下，箭头都要指向坡口侧如下图（002）。
3、断续角焊缝间距
国标和欧标的断续焊缝间距，为两段相邻焊缝尾首端的距离；美标的的断续焊缝间距，为两段相邻焊缝中心的距离。
且间距标法不一样，如下图，国标和欧标的断续焊缝间距标在括弧（）中，而美标的断续焊缝间距标在—号后。
如下图（003）
4、点焊缝
国标和欧标的点焊缝数量，标在圆的后侧，如下图；美标的点焊缝数量，标在圆的上下侧，如下图（004）
5、参考标准A?国标GB/T324 B?欧标ISO2553 C?美标AWSA2.4。
常用焊接方法在图样上的表示代号1. 常用焊接方法的代号GB5185-85中规定，采用阿拉伯数字代号来表示金属焊接及钎焊等各种焊接方法，并配合GB324-88使用。
常用焊接方法在图样上的表示代号为：1——电弧焊11——无气体保护的电弧焊111——焊条电弧焊 112——重力焊条电弧焊 113——光焊丝电弧焊114——自保护药芯焊丝电弧焊12——埋弧焊121——丝极埋弧焊 122——带极埋弧焊13——熔化极气体保护焊131——MIG焊：熔化极惰性气体保护焊135——MAG焊：熔化极非惰性气体保护焊（含CO2气体保护焊）136——非惰性气体保护药芯焊丝电弧焊137——非惰性气体保护熔化极电弧点焊14——非熔化极气体保护电弧焊141——TIG焊：钨极惰性气体保护焊142——TIG点焊15——等离子弧焊2——电阻焊21——点焊 22——缝焊 23——凸焊 24——闪光焊3——气焊311——氧-乙炔焊其它焊接方法71——铝热焊 72——电渣焊 78——螺柱焊2.焊接方法在图样上的表示方法1）采用单一焊接方法焊接的焊缝表示，如角焊缝采用埋弧自动焊时，为：1212）采用组合焊接方法焊接的焊缝表示，如板单元对接焊缝，开V型坡口，首先采用CO气体保护焊打底，然后采用埋弧自动焊填充，为：2 Array 135 / 1213.焊接方法新旧代号对照见表1。
表1 焊接方法新旧代号对照焊缝符号及标注原则GB324-88中规定了焊缝符号和在图样上的标注原则。
1.焊缝符号焊缝符号一般由基本符号和指引线组成，必要时还可增加辅助符号、补充符号和焊缝尺寸符号。
1）焊缝标注的基本符号见表9。
表9 焊缝标注的基本符号2）焊缝标注的辅助符号见表10。
表10 焊缝标注的辅助符号3）焊缝标注的补充符号见表11。
4）焊缝尺寸符号见表12。
表11 焊缝标注的补充符号表12 焊缝尺寸符号2.焊缝符号标注原则1）焊缝符号在图样上的标注位置完整的焊缝表示方法，除了基本符号、辅助符号、补充符号外，还包括指引线、尺寸符号及数据。
钢结构的焊接的符号含义大全
1.方框：表示焊接区域。
方框内部可出现其他符号来说明不同种类的
焊缝和连接方法。
2.直线：表示焊条或电极的位置，粗细不同代表不同的尺寸和类型。
3.尖角三角形：表示焊角度。
角度数字写在符号的中心。
4.圆角矩形：表示单面焊缝。
5.磨平：表示焊缝需要经过磨平处理。
6.两条平行垂直的直线：表示多道或多层焊接。
7.箭头：表示焊接的方向。
8.斜线：用于细化焊缝的起始和终止位置。
9.斜线加箭头：表示熔损位置。
10.数字或字母：用于表示焊缝的厚度、间距、尺寸或其他特殊要求。
11.斜线加数字/字母：表示多道焊缝的顺序。
12.字母N：表示非熔合焊缝。
13.冒号：表示焊接评级的全尺寸符号。
14.八字形：用于表示割缝。
15.折线：表示断线处有更多的焊接细节。
16.点状圆形：表示穿透焊缝。
17.实心圆：表示电弧的起始和终止点。
18.扇形：表示对焊缝进行机械清理。
19.波浪形：表示焊缝部位需进行防护或保温处理。
20.矩形框里的两条平行直线：表示通长焊缝。
这些是常见的钢结构焊接符号及其含义。
然而，要理解特定工程图纸
上的焊接符号，还需要参考相关的焊接标准和规范，因为不同国家和行业
的要求可能会有所不同。
总结起来，焊接符号是钢结构焊接工作中的重要组成部分，通过这些
符号可以准确地表示焊缝的位置、尺寸、形状和特殊要求。
掌握这些符号
并能正确阅读焊接图纸对于确保焊接过程的质量和符合设计要求至关重要。
焊接标识符号大全焊接标识符号是在焊接过程中使用的一种标识符号，用来表示焊缝的类型、形式、尺寸及其它相关信息。
在焊接作业中，使用标识符号可以减少误操作，提高工作效率，降低出错率，保证焊接质量和安全等方面的要求。
本文将为大家介绍几种常见的焊接标识符号及其相关参考内容。
一、焊缝类型符号1. 直缝焊缝（I型缝）符号：I意义：表示焊缝的类型为直缝。
参考内容：GB/T 6194-2006《焊条、焊丝及焊剂用于气焊、氩弧焊、电弧焊及电气加热的分类》2. 环缝焊缝（O型缝）符号：O意义：表示焊缝的类型为环缝。
参考内容：GB/T 6194-2006《焊条、焊丝及焊剂用于气焊、氩弧焊、电弧焊及电气加热的分类》3. 线脚焊缝符号：T意义：表示焊缝的类型为线脚焊缝。
参考内容：EN ISO 6947:2011《焊接和相关工艺术语标准术语》4. 角焊缝符号：T意义：表示焊缝的类型为角焊缝。
参考内容：EN ISO 6947:2011《焊接和相关工艺术语标准术语》二、焊缝形式符号1. 朝上焊接（PA）符号：PA意义：表示焊接过程中焊缝的开口朝上。
参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》2. 朝下焊接（PC）符号：PC意义：表示焊接过程中焊缝的开口朝下。
参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》3. 垂直焊接（PF）符号：PF意义：表示焊接过程中焊缝的轴线垂直于工件表面。
参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》4. 水平焊接（PH）符号：PH意义：表示焊接过程中焊缝的轴线水平于工件表面。
参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》三、焊接尺寸符号1. 焊缝长度符号（L）符号：L意义：表示焊缝的长度尺寸。
参考内容：EN ISO 5832-2:2013《金属材料—植入式医疗器材》2. 焊缝厚度符号（t）符号：t意义：表示焊缝的厚度尺寸。
焊接标识符号大全焊接是一种常见的金属加工方法，用于将两个或更多金属工件连接在一起。
为了确保焊接质量和安全性，对于焊接过程和焊接接头，需要使用一些标识符号来进行标识和表达。
以下是焊接标识符号的大全，包括符号名称和其意义的相关参考内容。
1. 焊缝符号：- 直线- 竖线- 斜线- 弯曲线这些符号用于表示不同类型的焊接缝形状。
通过在这些线条上添加其他符号或箭头，可以进一步指示焊接过程中的具体要求。
2. 焊接位置符号：- 平焊位置- 横焊位置- 竖焊位置- 仰焊位置- 手工焊位置- 出板面上焊接- 钢面焊接这些符号用于表示焊接工件的位置和角度。
它们通常与焊接缝符号一起使用，以指示焊接的具体位置和方向。
3. 焊接材料符号：- 表示焊丝材料的符号- 表示焊剂材料的符号- 表示焊接母材的符号这些符号用于表示焊接过程中所使用的不同材料。
它们通常与焊接过程规范中的材料规格一起使用，以确保正确选择和使用焊接材料。
4. 焊接方法符号：- 手工电弧焊- 气焊- 氩弧焊- CO₂保护焊- 切割焊这些符号用于表示不同的焊接方法。
通过在焊接过程规范中指定使用的焊接方法，可以确保焊接质量和效率。
5. 焊接质量符号：- 焊接缺陷- 焊接连接- 焊缝形状这些符号用于表示焊接质量和缺陷。
焊接质量符号可用于标识焊接过程中出现的任何缺陷或问题，以便及时纠正和改进。
6. 焊接参数符号：- 焊接电流- 焊接电压- 焊接速度- 焊接温度这些符号用于表示焊接过程中的参数和条件。
它们通常与焊接工序表一起使用，以确保按照指定的参数进行焊接。
以上是焊接标识符号的大全，包括焊缝符号、焊接位置符号、焊接材料符号、焊接方法符号、焊接质量符号和焊接参数符号。
这些标识符号在焊接工艺中具有重要的作用，能够准确表达和传达焊接过程和要求，以确保焊接质量和安全性。
在实际应用中，需要遵循相应的标准和规范，以正确理解和使用这些标识符号。

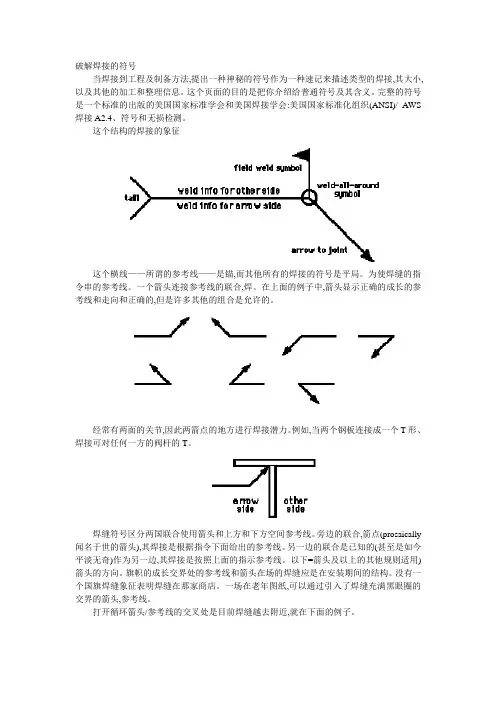

破解焊接的符号当焊接到工程及制备方法,提出一种神秘的符号作为一种速记来描述类型的焊接,其大小,以及其他的加工和整理信息。
这个页面的目的是把你介绍给普通符号及其含义。
完整的符号是一个标准的出版的美国国家标准学会和美国焊接学会:美国国家标准化组织(ANSI)/ AWS 焊接A2.4、符号和无损检测。
这个结构的焊接的象征这个横线——所谓的参考线——是锚,而其他所有的焊接的符号是平局。
为使焊缝的指令串的参考线。
一个箭头连接参考线的联合,焊。
在上面的例子中,箭头显示正确的成长的参考线和走向和正确的,但是许多其他的组合是允许的。
经常有两面的关节,因此两箭点的地方进行焊接潜力。
例如,当两个钢板连接成一个T形、焊接可对任何一方的阀杆的T。
焊缝符号区分两国联合使用箭头和上方和下方空间参考线。
旁边的联合,箭点(prosaically 闻名于世的箭头),其焊接是根据指令下面给出的参考线。
另一边的联合是已知的(甚至是如今平淡无奇)作为另一边,其焊接是按照上面的指示参考线。
以下=箭头及以上的其他规则适用)箭头的方向。
旗帜的成长交界处的参考线和箭头在场的焊缝应是在安装期间的结构。
没有一个国旗焊缝象征表明焊缝在那家商店。
一场在老年图纸,可以通过引入了焊缝充满黑眼圈的交界的箭头,参考线。
打开循环箭头/参考线的交叉处是目前焊缝越去附近,就在下面的例子。
尾巴的地方,象征的补充资料。
它可以包含一个参考焊接过程中,电极、详图,任何信息,协助制作的,它没有自己的特殊位置的象征。
不同类型的焊接和他们的标志每一种类型的焊缝有其自身的基本标志,这是典型的置于靠近中心的参考线(上方或下方,取决于哪边的联合在)。
这个标志是一种小型的绘画,它们通常可以被看作是一个简化的焊接。
在描述下,象征表现在其arrow-side和other-side位置。
鱼片焊缝槽焊缝塞焊和槽的焊缝鱼片焊缝这个角焊缝(读作“fill-it”)是用来做搭接接头、教师、角落。
作为符号显示,大约是三角形的角焊缝形状截面,虽然并不总是一个直角三角形或等腰三角形。
一、CAD焊接标注符号的作用CAD焊接标注符号在工程制图中扮演着非常重要的角色，它能够清晰准确地表示焊接部位、焊接类型和焊接尺寸，为焊接工程提供了重要的参考依据。
通过CAD焊接标注符号，工程师和技术人员可以明确了解焊接要求，从而保证焊接质量和工程的安全可靠性。
二、CAD焊接标注符号的种类及表示方法1. 焊缝形状标注符号在CAD图纸中，焊缝形状标注符号通常采用“△”、“u”、“v”等形状来表示。
其中，“△”表示V形焊缝，“u”表示坡口焊缝，“v”表示对接坡口焊缝。
2. 焊缝表示方法A. 直角焊缝表示方法：在CAD图纸中，直角焊缝通常采用图形符号“L ”来表示，同时在符号下方注明焊缝尺寸和要求。
B. 对角焊缝表示方法：对角焊缝通常采用图形符号“T”来表示，符号下方注明焊缝尺寸和要求。
C. 搭接焊缝表示方法：搭接焊缝通常采用图形符号“≡”来表示，符号下方注明焊缝尺寸和要求。
3. 焊接部位标注符号在CAD图纸中，焊接部位标注符号通常以箭头标明，并在箭头的一端注明焊接部位的具体位置。
4. 焊接尺寸标注符号焊接尺寸标注符号通常以数字表示，用于标明焊缝的尺寸要求，例如焊深、坡口角度、坡口深度等。
5. 焊接类型标注符号焊接类型标注符号通常以字母表示，用于标明焊接的具体类型，例如“G”表示气焊，“M”表示手工电弧焊，“W”表示气保护焊等。
三、CAD焊接标注符号的应用范围CAD焊接标注符号广泛应用于船舶制造、建筑工程、机械制造、汽车制造等各个领域的工程制图中。
通过CAD焊接标注符号，工程师和技术人员可以清晰准确地了解焊接设计要求，从而保证焊接工程的质量和安全可靠性。
四、CAD焊接标注符号的标准规范CAD焊接标注符号的表示方法和标准规范由国际标准化组织（ISO）、美国焊接学会（AWS）、国际机械工程师学会（IME）等组织制定并发布，其标准符号、表示方法和应用范围都得到了严格规范和统一。
五、CAD焊接标注符号的未来发展趋势随着科技的不断发展和进步，CAD焊接标注符号的表示方法和应用范围也将不断得到完善和扩展。
国际标准焊接符号（ISO 2553）接头类型图形表示符号表示IVHVYHYUXK表面形状辅助符号凹︶凸︵平直—三、对焊缝施焊辅助符号符号表示为：清根后焊接背面焊缝。
符号表示为：采用机加方法，把焊缝表面加工平直。
符号表示为：焊缝和母材连接处无缺口，必要时进行加工。
符号表示为：使用附加物（焊接后不可去除）。
符号表示为：使用衬垫（焊后可以去除）。
符号表示为：环形分布角焊缝（周边焊）。
符号表示为：现场安装焊缝。
四、焊缝标记方法。
1、说明。
①箭头线与基线是以一定角度相交连接的，对于需进行坡口加工后焊接形式的焊缝，可以用箭头线表示。
该箭头线总是指向需进行加工的这个面。
②基线大多平行进行标记，在一些特殊情况允许垂直进行标记。
③焊缝符号可以在基线上方，也可在基线下方标注。
在一张图样中尽可能使用同样标注方法。
2、单面焊的焊缝表示。
▲焊缝位于表示符号所指正面（如图一所示）如果焊缝表示符号位于基线实线一侧，那么焊缝位于箭头线所指一侧。
（图一）▲焊缝位于表示符号所指背面（如图二所示）如果焊缝表示符号位于基线虚线一侧，那么焊缝位于箭头所指一侧的背面。
（图二）3、双面焊缝。
可以采用组合焊缝进行表示，不需要虚线表示（如图三所示）。
（图三）4、其它表示符号。
▲焊缝的厚度表示在符号左边，长度表示在符号右边。
▲焊缝厚度可以用两种方法表示：①可用焊缝厚度表示②可以用焊脚长度表示。
▲一般情况下，角焊缝厚度符号只标注单一数字，不会在数字前加“a”或“z”，按常规此数字都表示是焊缝厚度（焊喉）尺寸。
a = 焊缝厚度 z = 焊脚长度z = a .25、断续焊接（间断焊）的角焊缝▲说明：①断续焊接角焊缝标注由长度说明引出n 表示焊缝数量L表示单个焊缝长度e表示焊缝之间的间隔②举例：A、单侧焊接断续焊缝。
B、双侧对称焊接断续焊缝。
C、双侧错位排列断续角焊缝。
6、补充说明除上面所指出对称焊缝说明外，也可对焊缝标注一些附加说明，这些附加说明标注于基线尾部及交叉线内。
焊接符号什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。
焊接符号可以表示出:(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。
GB324-1988中规定了13种焊缝形式的符号，见表2-2。
点击下载焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一2008《焊缝代号》。
(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。
表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。
不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。
表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。
焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。
由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。
指引线指向有关焊缝处，基准线一般应为水平线。
各种焊接符号与识图一•基本符号（共13种）,常用:卜、H、0、V、1五种①角焊缝h ②I型焊缝丨丨③V型焊缝V④单边V型焊缝⑤带纯边V型焊缝⑥点焊缝0⑦塞焊缝或槽焊缝⑧卷边焊缝⑨带钝边单边V型焊缝⑩带钝边U型焊缝（11）带钝边的J型焊缝（12）封底焊缝—（13）缝焊缝二•符号在图样上的位置①指引线箭头线_基准线（实线）piLii-i■ ■ jai■■■■LII■ ■ ■■■irmaau■ inrmrua■ ra\基准线（虚线）接头B的箭头侧双角焊缝十字接头③箭头线位置箭头线相对焊缝的位置一般没有特殊要求，但在标注V、丫、J形焊缝时箭头线应指向带有坡口一侧的工作，必要时允许箭头弯折一次④基本符号相对基准线的位置V三•焊缝尺寸符号焊角尺寸K相同焊缝数量Nb.焊接在接头的箭头侧/ A/ xC.对称焊缝dV尸双面焊缝焊缝段数na.焊接在接头的非箭头侧熔接直径d焊缝长度l焊缝间距eP.H.K.h.s.r.c.d 基本符号)n*l(e)a . B .ba . B .bH.K.h.s.r.c.d(基本符号)n*l(e)bP.H.K.h.s.r.c.d 基本符号)n*l(e)NP.H.K.h.S.r.C.d 基本符号)n*l(e)注意:①焊缝横截面上的尺寸标在基本符号的左侧②焊缝长度方向上的尺寸标在基本符号的右侧③坡口角度、坡口面角度、根据间隙等尺寸标在基本符号的上侧或下侧④相同焊缝数量符号标在尾四•焊缝尺寸的标注示例①K丨（连续角焊缝）' 'n X（e）（断续角焊缝）③c n X（e）（塞焊缝，槽焊缝）④ d n >(e)⑤dCh >e）（点焊缝）⑥S1 1对接焊缝）★注意:1.确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上；2. 在基本符号的右侧无任何标注，又无其他说明时意味着焊缝在工件的整个长度上是连续的；3. 在基本符号的左侧无任何标注又无其他说明时，表示对接焊缝要完全焊透.五.钣金行业常见的焊缝：①角焊缝（连续及断续角焊缝）②塞焊缝及槽焊缝③点焊缝④对接焊缝。
焊接符号的识别
什么是焊接符号
焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么用
焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。
焊接符号可以表示出:
(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊缝的基本符号
焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。
GB324-1988中规定了13种焊缝形式的符号，见表1-1。
表1-1 焊缝的基本符号
焊缝的辅助符号
辅助符号表示焊缝表面形状特征的符号，见表1-2。
不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
表1-2 辅助符号
焊缝的补充符号
补充符号是为了补充说明焊缝的某些特征而采用的符号，见表1-3。
表1-3 补充符号
中外常用焊接符号的不同含义
表示焊脚高为5mm 在箭头侧焊接
示焊中心
5mm在箭头侧焊接
表示焊脚高为5mm
在非箭头侧焊接。
