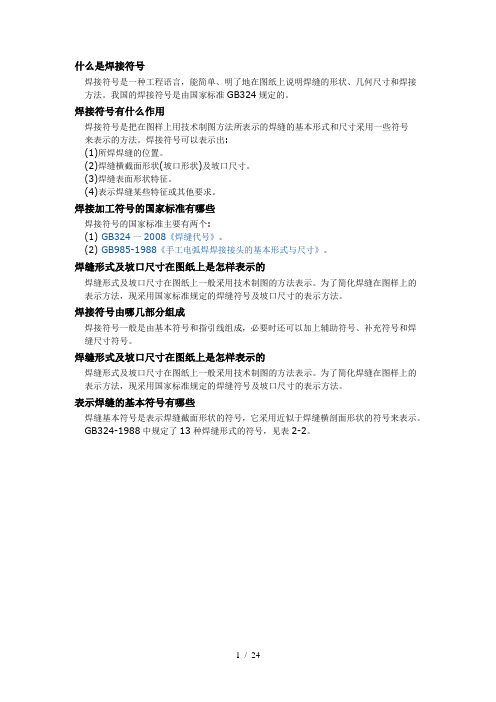

什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。
焊接符号可以表示出:(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一2008《焊缝代号》。
(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。
GB324-1988中规定了13种焊缝形式的符号，见表2-2。
表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。
不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。
表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。
焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。
由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。
指引线指向有关焊缝处，基准线一般应为水平线。
焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用(如焊接方法等)，如图3-18所示。
国标、美标及欧标焊接规范对比第一部分国标、美标及欧标关于焊缝坡口的对比对建筑钢结构中常用的典型坡口形式和焊接方法SMAW/GMAW/SAW进行对比●JGJ81：2002建筑钢结构焊接技术规程●ISO 9692-1：焊接及相关工艺——推荐的焊接坡口第1 部分：钢的焊条电弧焊、气体保护焊、气焊、TIG 焊及高能束焊●ISO 9692-2：焊接及相关工艺——推荐的焊接坡口第2 部分：钢的埋弧焊●AWS D1.1/D1.1M 美国钢结构焊接规范1 焊接方法及焊透种类表示差异JGJ 81-2002:a、焊接方法及焊透种类代号代号焊接方法焊透种类MC手工电弧焊接完全焊透焊接MP 部分焊透焊接GC 气体保护电弧焊接自保护电弧焊接完全焊透焊接GP 部分焊透焊接SC埋弧焊接完全焊透焊接SP 部分焊透焊接b、接头形式及坡口形状代号接头形式坡口形状代号名称代号名称I I 形坡口B 对接接头V V 形坡口X X 形坡口U U 型坡口L 单边V 形坡口K K 形坡口T T 形接头U①U 形坡口J①单边U 形坡口C 角接头注：①—当钢板厚度≥50mm 时，可采用U 形或J 形坡口。
c、焊接面及垫板种类代号反面垫板种类焊接面代号使用材料代号焊接面规定BS 钢衬垫 1 单面焊接BF 其它材料的衬垫 2 双面焊接d、焊接位置代号焊接位置平焊横焊立焊仰焊代号 F H V O e、坡口各部分的尺寸代号代号坡口各部分的尺寸t 接缝部位的板厚(mm)b 坡口根部间隙或部件间隙(mm)H 坡口深度(mm)p 坡口钝边(mm)a 披口角度(°)f、焊缝表示方法AWS D1.1-2008:焊缝表示方法：接头类型符号-母材厚度和熔深符号焊缝类型符号-焊接方法符号2 坡口形式比较2.1 典型坡口形式全熔透焊缝差异：符合标准焊接方法 板厚 焊接位置 坡口尺寸 允许偏差 坡口示意图零件图用 装配用 JGJ 81SMAW 3~6 所有 b=t/2 0,+1.5 -3,+1.5GMAW FCAW3~8 所有 b=0~3 0,+1.5 -3,+1.5 SAW 6~12 F b=0 ±0 0,+1.5 AWS D1.1SMAW6（max ） 所有 R=T1/2 +2,-0 +2,-3 GMAW FCAW10（max ） 所有 R=0到3 +2,-0 +2,-3 SAW10（max ） F R=0 ±0 +2,-0 16（max ）FR=0±0+2,-0总结 I 型坡口对接接头，背部清根，差异主要体现在偏差允许值上，AWS 所允许的偏差范围大于JGJ81。
焊接符号什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。
焊接符号可以表示出:(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一2008《焊缝代号》。
(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。
GB324-1988中规定了13种焊缝形式的符号，见表2-2。
表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。
不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。
表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。
焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。
由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。
指引线指向有关焊缝处，基准线一般应为水平线。
焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用(如焊接方法等)，如图3-18所示。
美国焊接标准中焊缝接头的正确叫法及专业术语｜技术流核电观察 Nuclear Observer独⽴、严肃、原创⾼端核电微信读物写在前⾯：今天，核电观察尝试推出⼀个新的栏⽬“技术流”，这个栏⽬秉承互联⽹的分享精神，在确保不涉密的前提下旨在为订阅者分享⼀些涉及技术的信息和经验。
第⼀次推送仅为尝试，是否继续视效果⽽定，我们在最后设置了投票栏⽬，举⼿之劳，请您参与。
感谢撰稿者的⾟勤努⼒，本⽂的刊出是出于科普和分享⽬的的志愿⾏为，这是核电观察存在的意义。
也欢迎核电技术流⼤神们给我来信，邮箱和个⼈微信号可在⽂尾发现。
主要内容：焊接专业中涉及了⼤量专业术语和专业知识，单就焊缝接头⽽⾔，其中也包括了诸多专业术语。
⼤多数焊接⼯程师受国标的影响，易对美标中焊缝接头的叫法和理解产⽣分歧。
本⽂将以下⼏个案例为引导，归纳总结出了焊缝接头的三个要素，熔透⽅式、坡⼝型式、接头类型，便于初学者快速掌握。
1.背景在AP1000依托项⽬建设过程中，对焊缝接头型式正确叫法有过多次讨论，部分焊接专业⼈员⽆法对焊缝接头型式正确定义。
其中⽐较突出的⼀次讨论是，⼀部分⼯程师在某主设备⽀撑⽆损检测委托单中填写的信息是，“坡⼝型式：V，接头型式：BW”。
原设计仅要求“CJP焊缝”，此坡⼝型式由该⼯程师所属公司⾃⼰设计。
图焊缝坡⼝⽰意图另⼀部分⼯程师认为，上述两个基本焊接信息的填写不正确，将会导致NDE检测⼈员对焊缝检测区域误判，进⼀步产⽣焊缝漏检的风险。
⽽正确的叫法应该是，全熔透、单边坡⼝、T型焊缝，其坡⼝型式⾮典型设计，NDE委托时应配焊缝⽰意图。
理由如下：1）BW是butt （joint）weld的简称，中⽂名对接（接头）焊缝。
⽽按照NF-3226.1（b）中指出对接接头型式，上图显然不属于对接。
⽽更满⾜图NF-3226.1-1中（c）和（g）的T型接头型式，且满⾜ASME 第IX卷QW – 490中给出的T型字接头，相互之间近乎直⾓排列作T字型的两个构件之间的接头；⽽对接接头定义为，近似在同⼀平⾯上两个构件之间的接头。
焊接符号标注及表示方法—详版什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。
焊接符号可以表示出:(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。
GB324-1988中规定了13种焊缝形式的符号，见表2-2。
点击下载焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一2008《焊缝代号》。
(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。
表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。
不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。
表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。
焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。
由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。
焊接符号什么是焊接符号焊接符号是一种工程语言,能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法;我国的焊接符号是由国家标准GB324规定的;焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法;焊接符号可以表示出:1所焊焊缝的位置;2焊缝横截面形状坡口形状及坡口尺寸;3焊缝表面形状特征;4表示焊缝某些特征或其他要求;焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:1 GB324一1988焊缝代号;2 GB985-1988手工电弧焊焊接接头的基本形式与尺寸;焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示;为了简化焊缝在图样上的表示方法,现采用国家标准规定的焊缝符号及坡口尺寸的表示方法;焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成,必要时还可以加上辅助符号、补充符号和焊缝尺寸符号;焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示;为了简化焊缝在图样上的表示方法,现采用国家标准规定的焊缝符号及坡口尺寸的表示方法;表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号,它采用近似于焊缝横剖面形状的符号来表示;GB324-1988中规定了13种焊缝形式的符号,见表2-2;表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号,见表2-3;不需要确切地说明焊缝的表面形状时,可以不用辅助符号;表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号,见表2-4;表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5;焊接符号标注中的指引线指引线是表示指引焊缝位置的符号;由带箭头的指引线和两条基准线一条为实线,另一条为虚线组成;指引线指向有关焊缝处,基准线一般应为水平线;焊缝符号及尺寸标注在基准线上,必要时基准线末端加一尾部,作其它说明用如焊接方法等,如图3-18所示;焊接符号标注方法完整的焊缝表示方法应包括上述基本符号、辅助符号、补充符号,以及指引线、一些尺寸符号和数据等;标注箭头线时,可指向焊缝或不指向焊缝,如图3-19所示;基准线的虚线可在基准线的实线上侧或下侧,当焊缝在接头的箭头侧,则基本符号标在基准线的实线侧,如果焊缝在接头非箭头侧,则将基本符号标在基准线的虚线侧;标注对称焊缝或双面埠缝可不加虚线,如图3-20所示;焊缝尺寸符号及数据的标注原则如下：1.在基本特号左边标注：钝边高度p,坡口高度H,焊角高度K,焊缝余高h,熔透深度s,根部半径R,焊缝宽度C,焊角直径d;2.在基本符号右边标注：焊缝长度l,焊缝间隙e,相同焊缝数量n;3;在基本特号上边标注：坡口角度a,根部间隙b;焊接符号标注实例及方法在焊接结构图样上,焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示,标注在指引线的尾部;常用焊接方法代号见表3-9所示;如果是组合焊接方法,可用“/”分开,左侧表示正面或盖面的焊接方法,右侧表示背面或打底焊接方法;例如V形焊缝先采用钨极氢弧焊打底,后用手工电弧焊盖面,则表示为141/111;焊缝符号和焊接方法代号标注示例见图3-21所示;该图表示V形坡口对接焊缝,背面封底焊,正面焊缝表面齐平,焊接方法为打底焊用手工钨极氮弧焊,盖面焊和封底焊用手工电弧焊;详解aws焊接符号AWS其英文全称为American Welding Society,即：美国焊接学会;AWS焊接符号标准在世界各地得到广泛的应用,因AWS焊接符号标准与中国的焊接符号标准GB324有所不同,对于经常接触国外图纸的朋友来说掌握AWS焊接符号标准是很必要的; AWS与中国标准相同,AWS焊接符号也包含基准线和箭头线这样的基本元素,同样也有辅助符号,焊接符号的表示方式基本上都差不多;例如,角焊缝国标的和AWS标准的表示的都是用三角符号;不过,焊接符号所在基准线的位置,所表示的意思却恰恰相反;因此所用到AWS标准时要参考原文,不能根据国标来理解;钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988焊缝代号来绘制;钢结构一般属于建筑学科,属于建筑行业;因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等;钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成;其中一条为实线,另一条为虚线,线型均为细线;如图1-33;2、基准线的虚线可以画在基准线实线的上侧,也可画在下侧,基准线一般应与图样的标题栏平行,仅在特殊条件下才与标题栏垂直;3、若焊缝处在接头的箭头侧,则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧,则基本符号标注在基准线的虚线侧,如图1-34;4、当为双面对称焊缝时;基准线可不加虚线,如图1-35;5、箭头线相对焊缝的位置一般无特殊要求,但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件,如图1-36;6、基本符号、补充符号与基准线相交或相切,与基准线重合的线段,用粗实线表示;7、焊缝的基本符号、辅助符号和补充符号尾部符号除外一律为粗实线,尺寸数字原则上亦为粗实线,尾部符号为细实线,尾部符号主要是标注焊接工艺、方法等内容.8、在同一图形上,当焊缝形式、断面尺寸和辅助要求均相同时,可只选择一处标注焊缝的符号和尺寸;并加注“相同焊缝的符号”,相同焊缝符号为3/4圆弧,画在引出线的转折处;如图1-37a;在同一图形上,有数种相同焊缝时,可将焊缝分类编号,标注在尾部符号内,分类编号采用A,B,C......在同一类焊缝中可选择一处标注代号,如图1-37b;9、熔透角焊缝的符号应按图1-38方式标注;熔透角焊缝的符号为涂黑的圆圈,画在引出线的转折处;10、用形中较长的角焊缝如焊接实腹钢梁的翼缘焊缝,可不用引出线标注,而直接在角焊缝旁标注焊缝尺寸值K,如图1-39;11、在连接长度内仅局部区段有焊缝时,按图1-40标注;K为角焊缝焊脚尺寸;12、当焊缝分布不规则时,在标注焊缝符号的同时;在焊缝处加中实线表示可见焊缝,或加栅线表示不可见焊缝,标注方法如图1-41;13、相互焊接的两个焊件,当为单面焊带双边不对称坡口焊缝时,引出线箭头指向较大坡口的焊件,如图1-42;14、环绕工作件周围的围焊缝符号用圆圈表示,画在引出线的转折处,并标注其焊角尺寸K;如图1-43;15、三个或三个以上的焊件相互焊接时,其焊缝不能作为双面焊缝标注,焊缝符号和尺寸应分别标注,如图1-44;16、在施工现场进行焊接的焊件其焊缝需标注“现场焊缝”符号;现场焊缝符号为涂黑的三角形旗号,绘在引出线的转折处,如图1-45;17、相互焊接的两个焊件中,当只有一个焊件带坡口时如单面V形,引出线箭头是指向带坡口的焊件,如图1-46;钢结构焊接符号大全：一个钢结构焊接符号标注实例：。
GB/T324-2008 / AWS A2.4:2007焊接符号基础2009.8.25培训内容一、 焊接定义及焊接分类二、 我国焊接符号(GB/T 324-2008)三、 A WS焊接符号（AWS A2.4:2007）焊接符号基础知识一、焊接的定义及分类1.焊接定义：焊接是指两种或两种以上的材质（同种或异种），用或不用填充材料，通过加热或加压或二者并用，使工件达到原子间结合而形成永久性连接的工艺过程。
2.焊接分类：按焊接方法分为熔化焊、压力焊、钎焊三大类。
①熔化焊：这一类焊接的特点是利用局部加热的方法，将焊件的接合处加热到熔化状态，互相融合，冷凝后彼此结合在一起。
常见的电弧焊、气焊就属于这一类。
②压力焊：这一类焊接方法的共同特点是，在焊接时，不论对焊件加热与否都施加一定的压力，使两个接合面紧密接触，促进原子间的结合作用，以获得两个焊件间的牢固连接。
电阻焊、摩擦焊就属于这一类。
③钎焊：这一类焊接的特点是采用比母材熔点低的材料做钎料，将焊件和钎料加热到高于钎料熔点但低于母材熔化的温度（使母材仍保持为固态），利用液态钎料的润湿作用填充间隙，与母材相互扩散实现与被焊工件连接的一种方法。
常见的焊接方法分类如下表所示：GB-T 324-2008焊缝符号表示法.pdfAWS A2.4 2007焊接符号.pdf二、焊接符号（GB/T324-2008/AWS A2.4:2007）焊接符号一般由基本符号与箭头线组成必要时还可以加上补充符号、尾部符号和焊缝尺寸符号。
焊接符号提供了表述图纸上完整的焊接信息。
它们能迅速提供给设计者，工艺员，焊接人员，包括焊接检验员，每个接头须用何种焊接方法才能达到满意的材料强度和满足使用条件。
1.焊缝基本符号18堆焊缝19陡边V 形焊缝20陡边单边V 形焊缝21 平面连接（钎焊）22 斜面连接（钎焊）23 折叠连接（钎焊）24 双面V 形焊缝（X 焊缝）25双面单V 形焊缝（K 焊缝）26 带钝边双面V 形焊缝27 带钝边双面单V 形焊缝28双面U 形焊缝1.2 补充符号： 补充符号是为了补充说明焊缝的某些特征（如表面形状、垫板、焊缝分布、施焊地点等）而采用的符号 。
GB/T324-2008 / AWS A2.4:2007焊接符号基础2009.8.25培训内容一、 焊接定义及焊接分类二、 我国焊接符号(GB/T 324-2008)三、 A WS焊接符号（AWS A2.4:2007）焊接符号基础知识一、焊接的定义及分类1.焊接定义：焊接是指两种或两种以上的材质（同种或异种），用或不用填充材料，通过加热或加压或二者并用，使工件达到原子间结合而形成永久性连接的工艺过程。
2.焊接分类：按焊接方法分为熔化焊、压力焊、钎焊三大类。
①熔化焊：这一类焊接的特点是利用局部加热的方法，将焊件的接合处加热到熔化状态，互相融合，冷凝后彼此结合在一起。
常见的电弧焊、气焊就属于这一类。
②压力焊：这一类焊接方法的共同特点是，在焊接时，不论对焊件加热与否都施加一定的压力，使两个接合面紧密接触，促进原子间的结合作用，以获得两个焊件间的牢固连接。
电阻焊、摩擦焊就属于这一类。
③钎焊：这一类焊接的特点是采用比母材熔点低的材料做钎料，将焊件和钎料加热到高于钎料熔点但低于母材熔化的温度（使母材仍保持为固态），利用液态钎料的润湿作用填充间隙，与母材相互扩散实现与被焊工件连接的一种方法。
常见的焊接方法分类如下表所示：GB-T 324-2008焊缝符号表示法.pdfAWS A2.4 2007焊接符号.pdf二、焊接符号（GB/T324-2008/AWS A2.4:2007）焊接符号一般由基本符号与箭头线组成必要时还可以加上补充符号、尾部符号和焊缝尺寸符号。
焊接符号提供了表述图纸上完整的焊接信息。
它们能迅速提供给设计者，工艺员，焊接人员，包括焊接检验员，每个接头须用何种焊接方法才能达到满意的材料强度和满足使用条件。
1.焊缝基本符号18堆焊缝19陡边V 形焊缝20陡边单边V 形焊缝21 平面连接（钎焊）22 斜面连接（钎焊）23 折叠连接（钎焊）24 双面V 形焊缝（X 焊缝）25双面单V 形焊缝（K 焊缝）26 带钝边双面V 形焊缝27 带钝边双面单V 形焊缝28双面U 形焊缝1.2 补充符号： 补充符号是为了补充说明焊缝的某些特征（如表面形状、垫板、焊缝分布、施焊地点等）而采用的符号 。
