滑动直线导轨对比滚动导轨的优缺点

直线导轨副介绍说明导轨副是一种常见的机械传动装置，用于实现物体在直线方向上的运动。

其中，直线导轨副作为一种紧要的类型，具有高度精准明确性和牢靠性，广泛应用于各个领域的现代工业中。

直线导轨副的设计原理基于滑动和滚动两种方式。

滑动导轨副采纳滑块和导轨之间的直接挤压来实现运动，适用于低速和低精度的场合。

而滚动导轨副则利用滚珠、滚柱或滚子等滚动体在导轨上滚动，以降低摩擦力和提高运动精度。

具有诸多优点。

首先，它们能够实现高精准明确度的直线运动，使得工业设备的定位和加工过程更加精准。

其次，导轨副具有较高的刚度和承载本领，能够经受较大的负载，从而保证了设备的稳定性和安全性。

另外，还具有低摩擦和低噪声的特点，供给了更加平稳和静音的工作环境。

该设备广泛应用于很多领域。

在制造业中，它们被广泛用于数控机床、半导体设备、精密仪器等高精度加工设备中，以确保零件的精准定位和加工质量。

在物流和运输领域，被用于货物搬运系统和自动化仓储系统，提高了物流效率和运输精度。

在医疗设备领域，它们被应用于X光机、CT扫描仪等设备中，为医生供给了更精准明确的成像数据。

另外，在航空航天、电子制造、光学仪器等领域也都存在着对设备高精度运动的需求。

随着现代工业的不绝进展，对设备的要求也越来越高。

为了充足这些需求，工程师们在料子选择、制造工艺和润滑技术等方面进行了不绝创新和改进。

现代直线导轨副采纳高强度料子和先进的表面处置技术，以提高其刚度和耐磨性。

同时，采纳精密制造工艺和精密测量技术，以确保导轨副的精度和牢靠性。

另外，润滑技术的进步也为设备的寿命和性能供给了更好的保障。

直线导轨副的安装与调试通常需要以下步骤：1. 准备工作：了解导轨副的型号、规格和安装要求，确认所需安装位置的尺寸和平整度。

2. 清洁导轨：使用清洁剂清洁导轨及相关部件，确保表面无杂质。

3. 安装底座：依据设计要求和导轨副的尺寸，将底座固定在安装位置上，并确保底座水平稳固。

4. 安装导轨：将导轨副的滑块或导轨轨道安装在底座上，注意对齐和固定。

数控机床定义：数控机床是一种装有程序控制系统的自动化机床。

该控制系统能够逻辑地处理编码和指令程序，并将其译码，通过信息载体输入数控装置。

经运算处理由数控装置发出各种控制信号，控制机床的动作，按图纸要求的形状和尺寸，自动地将零件加工出来。

数控机床重要性：数控技术及数控机床在当今机械制造中具有重要地位，在国家基础工业现代化中具有战略性作用，数控机床具有广泛的通用性，又具有很高的自动化程度，适应范围广，生产准备周期短，工序高度集中，生产效率和加工精度高，能完成复杂型面的加工。

数控机床的拥有量以成为衡量一个国家制造业现代化水平的重要标志，它是世界各国竞相发展的重要装备。

数控机床工作时产生的振动，不仅会影响机床的加工精度和工件的表面质量，而且还会降低生产效率和刀具的耐用度，甚至会降低机床的使用寿命，振动所产生的噪声还会影响工作环境。

随着数控技术及数控机床的发展，需要导向机构具有更高的速度、精度和更好的耐久性，这加快了直线滚动导轨研究和应用。

对于数控机床，直线滚动导轨的动态特性是影响其动态特性的关键因素之一。

直线滚动导轨是数控机床的重要部件，其动态特性对机床的动态性能有非常的大的影响，而机床动态特性又会直接影响机床加工性能。

一、对导轨的基本要求机床导轨的功用即为导向和支承，也就是支承运动部件（如刀架，工作台等）并保证运动部件在外力作用下能准确沿着规定方向运动。

因此，导轨的精度及其性能对机床加工精度，承载能力等有着重要的影响。

所以导轨应满足以下几方面的基本要求：1．较高的导向精度导向精度是指机床的胸部件沿导轨移动时与有关基面之间的相互位置的准确性。

无论在空载或切削加工时，导轨均应有足够的导向精度。

影响导向精度的主要因素是导轨的结构形式，导轨的制造和装配质量，以及导轨和基础件的刚度等。

2．良好的精度保持性精度保持性是指导轨在长期使用中保持导向精度的能力。

影响精度保持性的主要因素是导轨的磨损、导轨的结构及支承件（如床身、立柱）材料的稳定性。

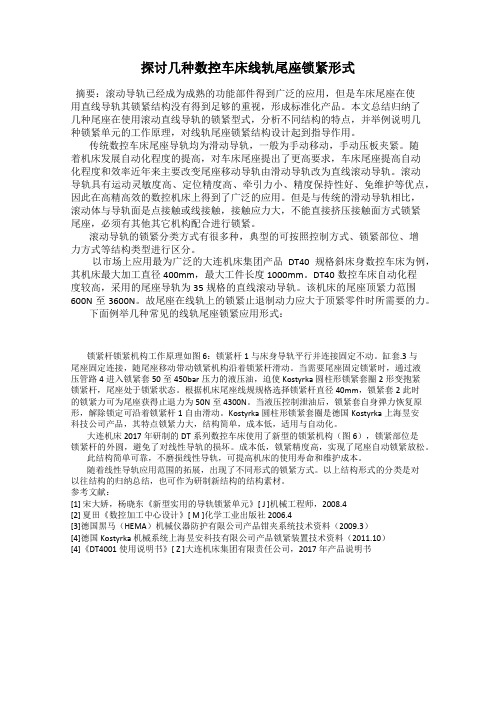

探讨几种数控车床线轨尾座锁紧形式摘要：滚动导轨已经成为成熟的功能部件得到广泛的应用，但是车床尾座在使用直线导轨其锁紧结构没有得到足够的重视，形成标准化产品。

本文总结归纳了几种尾座在使用滚动直线导轨的锁紧型式，分析不同结构的特点，并举例说明几种锁紧单元的工作原理，对线轨尾座锁紧结构设计起到指导作用。

传统数控车床尾座导轨均为滑动导轨，一般为手动移动，手动压板夹紧。

随着机床发展自动化程度的提高，对车床尾座提出了更高要求，车床尾座提高自动化程度和效率近年来主要改变尾座移动导轨由滑动导轨改为直线滚动导轨。

滚动导轨具有运动灵敏度高、定位精度高、牵引力小、精度保持性好、免维护等优点，因此在高精高效的数控机床上得到了广泛的应用。

但是与传统的滑动导轨相比，滚动体与导轨面是点接触或线接触，接触应力大，不能直接挤压接触面方式锁紧尾座，必须有其他其它机构配合进行锁紧。

滚动导轨的锁紧分类方式有很多种，典型的可按照控制方式、锁紧部位、增力方式等结构类型进行区分。

以市场上应用最为广泛的大连机床集团产品DT40规格斜床身数控车床为例，其机床最大加工直径400mm，最大工件长度1000mm。

DT40数控车床自动化程度较高，采用的尾座导轨为35规格的直线滚动导轨。

该机床的尾座顶紧力范围600N至3600N。

故尾座在线轨上的锁紧止退制动力应大于顶紧零件时所需要的力。

下面例举几种常见的线轨尾座锁紧应用形式：锁紧杆锁紧机构工作原理如图6：锁紧杆1与床身导轨平行并连接固定不动。

缸套.3与尾座固定连接，随尾座移动带动锁紧机构沿着锁紧杆滑动。

当需要尾座固定锁紧时，通过液压管路4进入锁紧套50至450bar压力的液压油，迫使Kostyrka圆柱形锁紧套圈2形变抱紧锁紧杆，尾座处于锁紧状态。

根据机床尾座线规规格选择锁紧杆直径40mm，锁紧套2此时的锁紧力可为尾座获得止退力为50N至4300N。

当液压控制泄油后，锁紧套自身弹力恢复原形，解除锁定可沿着锁紧杆1自由滑动。

一、导轨的设计与选择。

1、对导轨的要求1）导轨精度高导轨精度是指机床的运动部件沿导轨移动时的直线和它与有关基面之间的相互位置的准确性。

无论在空载或切削工件时导轨都应有足够的导轨精度，这是对导轨的基本要求。

2）耐磨性能好导轨的耐磨性是指导轨在长期使用过程中保持一定导向精度的能力。

因导轨在工作过程中难免磨损，所以应力求减少磨损量，并在磨损后能自动补偿或便于调整。

3）足够的刚度导轨受力变形会影响部件之间的导向精度和相对位置，因此要求轨道应有足够的刚度。

4）低速运动平稳性要使导轨的摩擦阻力小，运动轻便，低速运动时无爬行现象。

5）结构简单、工艺性好导轨的制造和维修要方便，在使用时便于调整和维护。

2、对导轨的技术要求1）导轨的精度要求滑动导轨，不管是V-平型还是平-平型，导轨面的平面度通常取0.01〜0.015mm,长度方面的直线度通常取0.005〜0.01mm;侧导向面的直线度取0.01~0.015mm, 侧导向面之间的平行度取0.01〜0.015mm,侧导向面对导轨地面的垂直度取0.005〜0.01mm。

2）导轨的热处理数控机床的开动率普遍都很高，这就要求导轨具有较高的耐磨性，以提高其精度保持性。

为此，导轨大多需要淬火处理。

导轨淬火的方式有中频淬火、超音频淬火、火焰淬火等，其中用的较多的是前两种方式。

二、导轨的种类和特点导轨按运动轨迹可分为直线运动导轨和圆运动导轨；按工作性质可分为主运动导轨、进给运动导轨和调整导轨；按接触面的摩擦性质可分为滑动导轨、滚动导轨和静压导轨等三大类。

1）滑动导轨：是一种做滑动摩擦的普通导轨。

滑动导轨的优点是结构简单，使用维护方便，缺点是未形成完全液体摩擦时低速易爬行，磨损大，寿命短，运动精度不稳定。

滑动导轨一般用于普通机床和冶金设备上。

2）滚动导轨的特点是：摩擦阻力小，运动轻便灵活；磨损小，能长期保持精度；动、静摩擦系数差别小，低速时不易出现"爬行"现象，故运动均匀平稳。

滚动导轨与直线导轨的差别导轨是由金属或其它材料制成的槽或脊，可承受、固定、引导移动装置或设备并减少其摩擦的装置。

通常直线往复运动场合，如引导、固定机械部件、专用设备、仪器等。

它拥有比直线轴承更高的额定负载，同时可以承担--定的扭矩，可在高负载的情况下实现高精度的直线运动。

通常使用的导轨主要分为滑动导轨和滚动导轨两种。

相比于滚动导轨，滑动导轨有运动轻快、无间隙、运动顺畅的特点。

运动轻快主要体现在摩擦阻力方面，滑动的摩擦系数大，通过摩擦阻力计算公式F=μ X mg，我们可以发现相同质量下的物体滑动摩擦阻力较大。

事实上，滚动运动仅使用滑动运动约1/100的力度就能使物体运动。

而且滑动导轨因摩擦面积大会出现运动不畅或卡死现象，所以滑动导轨优势明显。

首先直线导轨的磨损较小，这可以大大提高导轨和设备的使用寿命。

由于在相互运动的金属材料之间如果不及时供给润滑油脂，就会产生更严重的磨耗问题，从而影响使用。

所以润滑效果同样是考量导轨系统好坏的因素之一。

与滑动导轨相比，滚动导轨的接触部分较小，而且是滚动摩擦;因此只需要少量的润滑油就可以满足使用要求。

通常情况下滚动导轨的润滑油补给周期为1个月，运行长度约100Km。

而滚动导轨适用于高速运动;这是因为滚动导轨与滑动运动单位相比不容易产生摩擦热，所以热形变量很小，两则直线最高使用速度相差10倍以上。

在使用寿命方面，滑动导轨受到的摩擦阻力较大，运动磨损随之也大，磨损带来的精度变化较大，所以设备寿命预测困难。

滚轮结构高速运行极低噪声现存导轨采用的是钢球滚轮式技术，多数的钢球滚动在轨道和滑块的球循环道内，所以会引起噪音，而运动速度也受限了。

但是，我们的双轴心高速导轨采用的是双列式轴承，轴承会完全地滚动，因此，会得到最大回转速度的直线运动及静音作用。

可调节间隙精度。

导轨和滑块的组成状态也可以利用滑块侧面的螺帽来调节隔间。

双轴心导轨的几大特点1、耐蚀性及防锈性导轨的发展也就是直线运动系统的发展过程,工业导轨首先出现的是滑动导向。

直线导轨与滚珠丝杠的比较差异发布时间：2010-7-131845年英国人就已经发明直线电动机当时的直线电动机气隙过大导致效率很低，无法应用.上世纪70年代科尔摩根也搞出过只是成本太高效率低下限制其发展。

20世纪90年代直线电机开始应用于机械制造业现在世界一些技术先进的加工中心厂家在其高速机床上应用知名企业例如DMG、Ex-cell-0. IngersolK CINCI ATI、GROB、MATEC、MAZAK、FANUC、SODICK都在最近使用直线电机的高速高精加工中心。

HIWIN做为世界线性产品的领导者，在滚珠丝杠和线性滑轨取得成功后也于近几年自行研发和生产了直线电机，并在高速高精领域取得不错的业绩。

下面主要参考HIWIN公司的先进的高速静音式丝.杠SUPER S系列HIWIN的直线电机在几个主要特性上做一些比较，为相关业者提供一个参考。

1.速度PK：速度方面直线导轨相当大的优势直线电机速度:300米/分钟加速度：10g滚珠丝杠：120米/分钟加速度：1. 5g 从速度上和加速度的对比直线导轨具有大的优势，而直线电机在成功解决发热问题后速度还会进一步提高，而“旋转伺服电机+滚珠丝杠”在速度上却受到限制很难再提高较多。

从动态响应上因为运动惯量和间隙以及机构复杂性等问题直线电机也占有优势。

速度控制上直线电机因其响应快，调速范围更宽，可以实现启动瞬间达到最高转速, 高速运行时又能迅速停止。

调速范围可达到1： 10000c 2.能耗PK：能耗方面直线电机在提供同样转矩时是“旋转伺服电机+滚珠丝杠” 大致一倍以上，“旋转伺服电机+滚珠丝杠”属于节能、增力型传动部件，直线电机可靠性受控制系统稳定性影响，对周边的影响很大必须采取有效隔磁与防护措施，隔断强磁场对滚动导轨的影响和对铁屑磁尘的吸附。

通过以下这个例子更容易使大家了解直线电机和“旋转伺服电机+滚珠丝杠”的一些特点：日本某公司超高速龙门式加工中心。

X、Y轴采用直线电动机驱动V=120m/mino该公司为何不应用“旋转伺服电机+滚珠丝杠（IIIWIN SUPER S系列）因为SUPERS从DN值已经历了从传统丝杠7万到15万再到22万提速进程，但由于由于存在纯机械传动的软肋，其线速度、加速度、行程范围的增加总是有限的。

导轨的分类
导轨是一种常见的机械元件，它可以使物体沿着特定的方向移动，并且具有较高的精度和稳定性。

根据不同的使用场景和要求，导轨可以分为以下几种类型：
1. 直线导轨：这种导轨适用于需要物体沿着直线方向移动的场景，通常由两个互相平行的导轨构成。

直线导轨可以分为滑动导轨和滚动导轨两种类型，滚动导轨的运动更加平稳，使用寿命也更长。

2. 圆弧导轨：该导轨适用于需要物体做曲线运动的场景，其形
状通常为弧形或环形。

圆弧导轨可以分为内弧导轨和外弧导轨，内弧导轨常用于机床加工等领域，而外弧导轨则常用于机器人、自动化流水线等场景。

3. 悬臂导轨：该导轨适用于需要支持物体并使其沿一定轨迹运
动的场景，通常由一个固定的支架和一个悬臂的导轨构成。

悬臂导轨可以分为竖直悬臂导轨和水平悬臂导轨两种类型，其形状和结构根据不同的使用场景而有所不同。

4. 线性电机导轨：该导轨采用线性电机作为驱动方式，适用于
需要高速、高精度、高加速度的直线运动场景。

线性电机导轨具有较高的控制精度和动态响应能力，广泛应用于半导体制造、光学设备和医疗器械等领域。

总之，导轨种类繁多，根据具体的应用场景和要求，选择合适的导轨可以提高设备的运行效率和性能。

- 1 -。

导轨滑块轴承，通常是指直线导轨系统中的关键部件，这类轴承常被称为直线滚动导轨或线性滑轨。

它们的主要用途和功能如下：
1. 精密定位与导向：在自动化设备、精密机床、半导体制造设备、电子设备、测量仪器等领域中，直线导轨滑块轴承用于确保运动部件能够沿指定的直线路径进行精确和平稳的移动，提供高精度的导向功能。

2. 承载能力：由于采用了滚珠或滚柱作为滚动体，直线导轨滑块具有较高的承载能力和抗冲击负荷的能力，适用于需要大负载支持的应用场合。

3. 低摩擦阻力：相比传统的滑动导轨，直线滚动导轨的滚动摩擦大大降低了运行阻力，使得驱动装置所需的驱动力更小，提高了能源效率，并减少了因摩擦产生的热量和磨损。

4. 高速运动：导轨滑块轴承设计允许高速连续运动，适合于频繁启停、快速换向等动态性能要求高的场合。

5. 长寿命和免维护：良好的密封结构设计以及润滑系
统的集成，使得直线导轨滑块轴承具备较长的工作寿命和较低的维护需求。

6. 自动化生产线：在现代工业自动化生产线上，如机器人手臂、物料搬运系统、自动装配机等设备中，直线导轨滑块轴承是实现精准、高效运作的关键组件之一。

总之，导轨滑块轴承主要用于那些需要精密直线运动控制和稳定支撑的机械系统中，以提高整个系统的可靠性和工作效率。
