滚动直线导轨副的主要性能特点及正确安装方式

安装导轨使用方法
嘿呀！今天咱们来好好聊聊安装导轨的使用方法呢！
首先呀，咱们得搞清楚啥是安装导轨。

哎呀呀，其实它就是一种能让各种部件顺滑移动的装置啦！
那安装导轨咋用呢？听我慢慢道来哈！
第一呢，在安装之前，你得把准备工作做好哇！先检查一下导轨的部件有没有损坏呀？有没有缺少啥零件呢？这可太重要啦！
然后呢，找到合适的安装位置。

哎呀呀，这位置可得选准喽，不然安装完了也不好用呀！你得根据实际需求，看看是要水平安装还是垂直安装呢？
接着哇，开始安装导轨的时候，一定要注意螺丝的紧固程度哟！松了可不行，太紧了也不好呢！这中间的度可得把握好哇！
还有哇，安装过程中要时不时地检查一下导轨的平整度和直线度呢！这要是歪歪扭扭的，那可就麻烦大啦！
再来说说安装完成之后。

哇哦，别以为这就完事儿啦！你得进行测试呀！来回推动一下看看是不是顺畅无阻呢？
要是发现有点卡顿或者不顺畅，哎呀呀，那得赶紧找原因啦！是安装有问题，还是导轨本身有瑕疵呢？
另外呢，在使用导轨的过程中，要定期进行保养和维护哟！擦擦灰尘，加点润滑油啥的。

这样导轨才能用得长久哇！
总之哇，安装导轨的使用方法看起来简单，其实里面的门道可多着呢！大家一定要认真仔细，可别马虎大意哟！怎么样，是不是对安
装导轨的使用方法有点清楚啦？。

直线导轨拼接处安装标准# 直线导轨拼接处安装标准## 一、前言嘿，朋友！你知道在很多机械设备里，直线导轨那可是相当重要的部件呢。

它就像火车的铁轨一样，能让设备的某个部分沿着它精准地移动。

但是有时候呀，因为设备比较长或者其他特殊需求，我们就需要把直线导轨拼接起来。

这就好比铺很长的铁轨，中间得接好喽，不然火车跑起来可就麻烦了。

所以呢，咱们今天就来好好聊聊直线导轨拼接处的安装标准，这样大家在安装的时候就有个准儿，能让设备运行得又稳又好。

## 二、适用范围1. 机床设备- 比如说数控机床，它的工作台常常需要沿着直线导轨做精确的移动。

如果直线导轨拼接处安装不好，那加工出来的零件精度可就没法保证了。

像加工一些精密的模具或者航空零件，误差哪怕只是一点点，那整个零件可能就报废了。

2. 自动化生产线- 在自动化流水生产线上，有很多部件是通过直线导轨来实现精确传输的。

例如在汽车生产线上，车身部件在不同工序间的移动靠的就是直线导轨。

如果拼接处有问题，可能会导致部件传输不畅，影响整个生产线的效率。

3. 测量仪器- 像三坐标测量仪这种高精度的测量设备，它的测量头在导轨上移动来获取精确的测量数据。

要是直线导轨拼接处不符合标准，测量的数据就会不准确，那测量结果可就大打折扣了。

## 三、术语定义1. 直线导轨- 简单来说呢，直线导轨就是一种能够让物体沿着直线方向平滑移动的装置。

它通常由导轨和滑块组成，就像轨道和在轨道上行驶的小车一样。

导轨是固定在设备上的那个长条部分，滑块则是套在导轨上，可以带着其他部件来回滑动的部分。

2. 拼接处- 这就是当我们把两段或者多段直线导轨连接在一起的那个地方。

就好比我们把两根短的铁轨接起来的那个接头处，这个地方要是没处理好，就会影响整个导轨的性能。

## 四、正文（一）安装前的准备工作1. 导轨的检查- 化学成分方面，要确保导轨的材料符合设计要求。

一般来说，优质的直线导轨采用的是高强度合金钢，这种材料具有良好的耐磨性和抗腐蚀性。

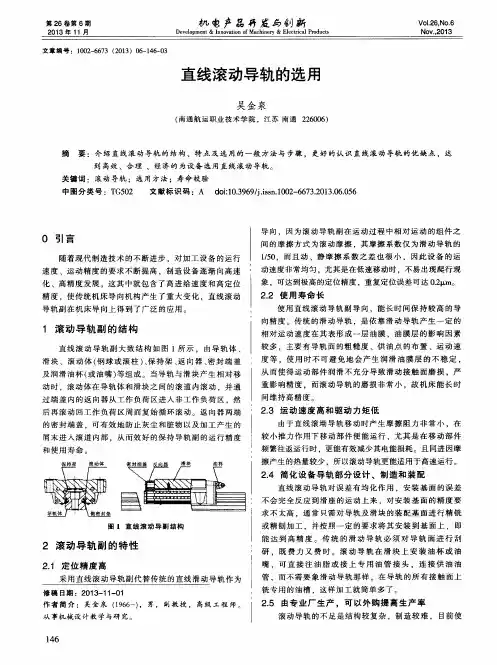

直线导轨选型计算今天给⼤家带来直线导轨选型计算，线导轨选型计算这是⼀门很有必要的章节于没有极⾼参数计算⽔平和实际应⽤(维护)经验设计⼈员来说，导轨、丝杆等的凭空选择也是必须的，下⾯我就给⼤家⼀⼀讲解滚动直线导轨副特点：1、滚动体与圆弧沟槽相接触，与点接触相⽐承载能⼒⼤，刚性好。

2、摩擦因素⼩，⼀般为 0.002~0.005 ，仅为滑动导轨副的 1/20~1/30 ，节省动⼒，可以承受上下左右四个⽅向的载荷。

动、静摩擦差别很⼩。

3、磨损⼩，寿命长，安装、维护、润滑简便。

运动灵活，⽆冲击，在低速微量进给时，能很好地控制位置尺⼨，不会发⽣空转打滑，并能实现超微⽶级精度的进给。

直线导轨的选型步骤滚动功能部件的主要失效形式是滚动元件与滚道的疲劳点蚀与塑性变形，其相应的计算准则为寿命（或动载荷）计算和静载荷计算。

某些滚动功能部件还具有滚动体循环装置，循环装置的失效主要靠正确的制造、安装与使⽤维护来避免。

1、动载荷计算C：基本额定动载荷 (N)Pc：垂直于运动⽅向的载荷， P/4fH ：硬度系数，⼀般取值 1fT：温度系数fc：接触系数fw ：载荷系数滚动体额定寿命：球体： 50km ；滚⼦： 100kmL：设计总寿命⾏程 (km)l：⼯作⾏程，即轨道长度 (单位： m)n：每分钟往返次数 (次/min)Lh：设计总寿命时间 (参照下页图表 )直线导轨在设备中的应⽤及安装⽅法1、在安装直线导轨之前必须清除机械安装⾯的⽑边、污物及表⾯伤痕。

注意：直线滑轨在正式安装前均涂有防锈油，安装前请⽤清洗油类将基准⾯洗净后再安装，通常将防锈油清除后，基准⾯较容易⽣锈，所以建议涂抹上黏度较低的主轴⽤润滑油。

2、将主轨轻轻安置在床台上，使⽤侧向固定螺丝或其他固定治具使线轨与侧向安装⾯轻轻贴合。

注意：安装使⽤前要确认螺丝孔是否吻合，假设底座加⼯孔不吻合⼜强⾏锁紧螺栓，会⼤⼤影响到组合精度与使⽤品质。

3、由远端向近端按顺序将滑轨的定位螺丝稍微旋紧，使轨道与垂直安装⾯稍微贴合。

安装导轨要求直线电动机是借助于电磁作用原理，直接将电能转换为直线运动的驱动装置。

最初以高速运输和牵引为主，经过不断改良后应用范围逐渐扩大到电脑及办公设备、半导体制造装备、医疗装备、工业自动化、自动绘图仪等等。

根据不同应用场合的差异，直线电动机的种类也很多。

近年出现一种由直线电动机与铝合金滚柱导轨组合的高速线性驱动部件。

直线导轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。

由于直线导轨是标准部件，对机床制造厂来说．唯一要做的只是加工一个安装导轨的平面和校调导轨的平行度。

当然，为了保证机床的精度，床身或立柱少量的刮研是必不可少的，在多数情况下，安装是比较简单的。

用两个等高量块和一大理石量尺放在安装基面上,放上精密的水平仪调试底座水平，要求是底座中凸(2~3格)。

直线导轨安装基面粗糙度,平面度,直线度以及外观的检查。

要求：当水平调试好以后,必须用激光干预仪测量出主直线导轨安装基面(我们通常以靠近右侧立柱的一条直线导轨面为主导轨)的平面度允许每10m中凸0.05mm，全行程直线度允许中凸0.03mm。

粗糙度要求1.6，外观无铸造缺陷。

直线导轨安装基面与导轨侧基准安装面的倒角处理。

要求：倒角半径小于或等于3.5mm，假设发现倒角过大或凸出，应及时采用油石和锉刀处理，否则会造成导轨精度的安裝不良或者会干预滑块。

直线导轨安装基面锁紧螺纹孔的加工。

要求：确认安装螺孔的位置是否正确，各相连螺孔的中心距120mm大于0.1mm或小于0.1mm；为保证高精度的螺孔加工，要求选用数控设备定位加工。

机床采用龙门式结构布局，由双立柱、横梁及床身组成一个封闭的刚性框架结构。

横梁固定不作升降，两个立式磨头，一个卧式磨头分别安装在横梁的两侧，磨头既可作水平移动还可作垂直调整、升降。

每个磨头都配有金刚滚轮砂轮成形修整装置，装在磨头拖板上，实现修整补偿和进给。

床身与工作台采用双V型导轨副，工作台导轨为贴塑导轨。

直线导轨固定方法与安装面的设备直线导轨是一种用于液压机械、机床和其他工业设备上的重要部件。

它可以提供准确的线性运动，同时也能承受较大的负载。

在安装直线导轨时，需要确保其固定稳固，并且与安装面保持良好的接触。

下面将介绍一些直线导轨的固定方法和安装面的设备。

1.直线导轨的固定方法：（1）螺栓固定：直线导轨通常有预先钻好孔位的安装槽。

将直线导轨放置在安装槽中，通过螺栓将其固定在槽中。

确保螺栓固定紧密，以避免导轨在使用过程中移动或晃动。

（2）焊接固定：对于一些较大型的直线导轨或使用环境较恶劣的场合，可以选择焊接固定的方式。

在焊接之前，需要确保焊接面干净无油，并且焊接质量良好。

（3）机械夹紧：使用机械夹紧装置，将直线导轨夹紧在安装槽内。

这种固定方式适用于一些无法通过螺栓或焊接来固定的情况。

2.安装面的设备：在安装直线导轨时，需要确保安装面平整、坚固，并且能承受导轨所施加的力量。

以下是一些常见的安装面的设备：（1）基础块：基础块是安装直线导轨的重要部分。

它通常由铸铁或钢材料制成，可以提供稳固的支撑。

基础块应该贴合安装面，确保与之保持良好的接触。

（2）垫片：在安装直线导轨时，可以使用垫片来填充安装面和导轨之间的间隙，以确保紧密接触。

垫片通常由橡胶或塑料制成，具有缓冲和隔振的作用。

（3）垫块：垫块可以用于调整直线导轨的安装高度和水平度。

它通常由金属材料制成，具有较大的强度和稳定性。

（4）水平仪：在安装直线导轨时，可以使用水平仪来检查导轨是否水平。

确保导轨的水平度有助于避免不必要的摩擦和偏心力。

总结：在安装直线导轨时，需要选择适当的固定方法和设备，确保导轨固定稳固，并与安装面保持良好的接触。

这样可以提高直线导轨的使用寿命和运行效果，同时保证设备的稳定性和准确性。

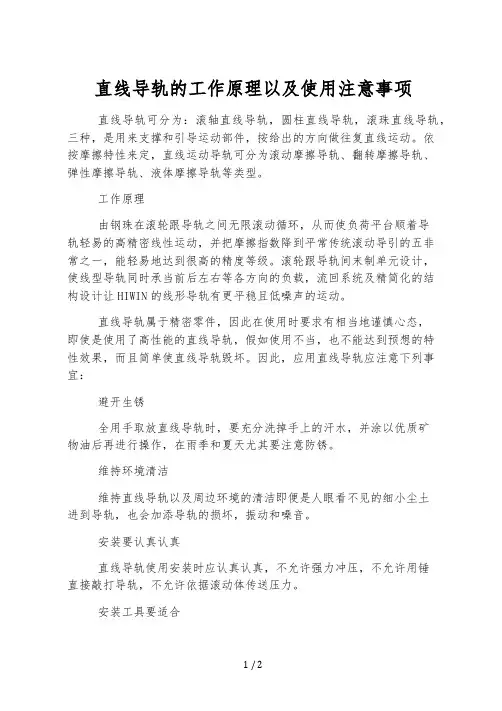

直线导轨的工作原理以及使用注意事项
直线导轨可分为：滚轴直线导轨，圆柱直线导轨，滚珠直线导轨，三种，是用来支撑和引导运动部件，按给出的方向做往复直线运动。

依
按摩擦特性来定，直线运动导轨可分为滚动摩擦导轨、翻转摩擦导轨、
弹性摩擦导轨、液体摩擦导轨等类型。

工作原理
由钢珠在滚轮跟导轨之间无限滚动循环，从而使负荷平台顺着导
轨轻易的高精密线性运动，并把摩擦指数降到平常传统滚动导引的五非
常之一，能轻易地达到很高的精度等级。

滚轮跟导轨间末制单元设计，
使线型导轨同时承当前后左右等各方向的负载，流回系统及精简化的结
构设计让HIWIN的线形导轨有更平稳且低噪声的运动。

直线导轨属于精密零件，因此在使用时要求有相当地谨慎心态，
即使是使用了高性能的直线导轨，假如使用不当，也不能达到预想的特
性效果，而且简单使直线导轨毁坏。

因此，应用直线导轨应注意下列事宜：
避开生锈
全用手取放直线导轨时，要充分洗掉手上的汗水，并涂以优质矿
物油后再进行操作，在雨季和夏天尤其要注意防锈。

维持环境清洁
维持直线导轨以及周边环境的清洁即便是人眼看不见的细小尘土
进到导轨，也会加添导轨的损坏，振动和噪音。

安装要认真认真
直线导轨使用安装时应认真认真，不允许强力冲压，不允许用锤
直接敲打导轨，不允许依据滚动体传送压力。

安装工具要适合
直线导轨应用适合、精准的安装工具尽量使用常用工具，竭力避开使用布类和短纤维之类的东西。

第四章机床导轨设计第一节 概 述一、导轨的功用和分类机床上两相对运动部件的配合面组成一对导轨副，不动的配合面为支承导轨，运动的配合面为动导轨。

导轨副的主要功用是导向和承载，为此，导轨副只许具有一个自由度。

导向原理如图4—1所示。

图4—1导向原理导轨副按下列性质分类。

1．运动轨迹(1) 直线运动导轨导轨副的相对运动轨迹为一直线。

如普通车床的溜板和床身导轨。

(2) 圆周运动导轨导轨副的相对运动轨迹为一圆，如立式车床的花盘和底座导轨。

2．摩擦性质(1) 滑动导轨其中有静压导轨、动压导轨和普通滑动导轨，它们的共同特点是导轨副工作面之间的摩擦性质为滑动摩擦。

(2) 滚动摩擦导轨副工作面之间装有滚动体，使两导轨面之间为滚动摩擦。

3．工作性质(1) 主运动导轨动导轨作主运动，导轨副间的相对运动速度高。

(2) 进给运动导轨动导轨作进给运动，导轨副之间的相对运动速度低。

(3) 移置导轨实现部件之间的相对位置调整，在机床工作时无相对运动。

(4) 卸荷导轨采用机械、液压或气压办法减轻支承导轨的负荷，降低静、动摩擦系数，以提高导轨的耐磨性、低速平稳性和运动精度。

二、导轨应满足的基本要求1．导向精度主要是指动导轨运动轨迹的精确度。

影响导向精度的主要因素有：导轨的几何精度和接触精度、导轨的结构形式、导轨及其支承件的刚度和热变形、静（动）压导轨副之间的油膜厚度及其刚度等。

2．精度保持性主要由导轨的耐磨性决定。

耐磨性与导轨的材料、导轨副的摩擦性质、导轨上的压强及其分布规律等因素有关。

3．刚度包括导轨的自身刚度和接触刚度。

导轨的刚度不足会影响部件之间的相对位置和导向精度。

导轨刚度主要取决于导轨的形式、尺寸、与支承件的连接方式及受力状况等因素。

4．低速运动平稳性动导轨作低速运动或微量位移时易产生摩擦自激振动，即爬行现象。

爬行会降低定位精度或增大被加工工件表面的粗糙度的值。

三、导轨的主要失效形式1．磨损①磨粒磨损。

这里的磨粒是指导轨面间存在的坚硬微粒，可能是落人导轨副间的切屑微粒或是润滑油带进的硬颗粒；也可能是导轨面上的硬点或导轨本身磨损所产生的微粒。

导轨安装方法导轨是机械设备中常见的零部件，用于支撑和引导运动部件，保证其在运动过程中的精准定位和稳定性。

正确的导轨安装方法对于机械设备的正常运行至关重要。

下面将介绍导轨的安装方法，希望能对大家有所帮助。

1. 准备工作。

在安装导轨之前，首先要做好准备工作。

检查导轨和安装座的配合情况，确保其尺寸和形状符合要求。

清洁安装座的安装面，确保其平整度符合要求。

准备好安装所需的工具和辅助设备，如千斤顶、螺栓等。

2. 安装座的安装。

首先，将安装座放置在设备的安装位置上，并用水平仪检查其水平度。

然后，根据安装孔的位置，在设备上打孔，确保安装座可以牢固地固定在设备上。

在安装孔中放入螺栓，并用扳手将其拧紧，使安装座稳固地固定在设备上。

3. 导轨的安装。

将导轨放置在安装座上，并用水平仪检查其水平度。

然后，在导轨的安装孔中放入螺栓，并用扳手将其拧紧，使导轨稳固地固定在安装座上。

在安装过程中，要注意调整导轨的位置，确保其与设备的运动部件配合良好。

4. 检查和调试。

安装完成后，要对导轨进行检查和调试。

首先，用手动移动设备的运动部件，检查导轨是否能够顺畅地引导运动部件的运动。

然后，用测量工具检查导轨的安装位置和水平度，确保其符合要求。

如果发现问题，要及时调整和修正，直到导轨安装完全符合要求。

5. 固定和封闭。

最后，对导轨进行固定和封闭。

用螺栓将导轨固定在安装座上，确保其不会在设备运行过程中发生移动。

然后，在导轨的两侧安装封闭罩，保护导轨不受外部环境的影响。

通过以上安装方法，可以确保导轨安装的稳固和可靠。

在实际操作中，要严格按照安装步骤进行，确保每个环节都符合要求。

只有这样，才能保证机械设备在运行过程中具有良好的精度和稳定性。

希望本文所介绍的导轨安装方法能够对大家有所帮助。

导轨安装方法和技巧导轨是一种常用于机械设备安装的重要组件，它可以提供稳定的支撑和导向，使得机械设备能够顺利运行。

本文将介绍导轨的安装方法和技巧。

一、选择合适的导轨在进行导轨安装之前，首先需要选择合适的导轨。

导轨的选择应根据具体的使用需求来确定，包括载荷、行程、运动速度等因素。

同时，还需要考虑导轨的材质和制造工艺等因素，以确保其质量可靠、寿命长。

二、准备工作在进行导轨安装之前，需要进行一些准备工作。

首先，需要清理安装位置，确保其平整、干净。

然后，根据导轨的尺寸和形状，在安装位置上标记出导轨安装孔的位置。

最后，准备好安装工具和所需的辅助设备，确保能够顺利进行安装。

三、安装导轨1.安装底座：根据标记的位置，在安装位置上钻孔，并使用固定螺丝将导轨底座固定在安装位置上。

在固定导轨底座时，需要确保底座与安装位置之间的垂直度和平整度。

2.安装导轨：将导轨放置在底座上，根据导轨上的安装孔，在底座上钻孔，并使用固定螺丝将导轨固定在底座上。

在固定导轨时，需要确保导轨与底座之间的垂直度和平整度。

3.调整导轨：在固定导轨之后，需要对导轨进行调整，以确保其与安装位置之间的平行度和垂直度。

可以使用调整螺丝调整导轨的水平度和垂直度。

4.检查导轨：在导轨安装完成后，需要进行检查，确保导轨安装牢固，并且能够顺利运行。

可以进行导轨的推拉测试，检查导轨的运动是否流畅，有无阻滞现象。

四、注意事项1.安装前需要仔细检查导轨的质量和尺寸，确保其符合要求。

2.在安装导轨时，需要保持导轨的清洁，并注意避免在导轨上留下灰尘、油污等杂质，以免影响导轨的使用寿命和运动精度。

3.在安装导轨时，需要注意导轨的定位和固定，确保导轨能够稳固地固定在安装位置上。

4.在固定导轨时，需要适当控制固定螺丝的力度，避免过紧或过松，以免导致导轨变形或损坏。

5.在调整导轨时，需要细心操作，逐步调整，确保导轨与安装位置之间的平行度和垂直度符合要求。

6.完成导轨安装后，需要进行检查和测试，确保导轨能够正常工作，并进行必要的维护和保养。
