巧用7805制作连续可调稳压电源
7805制作连续可调稳压电源的方法：
7800系列三端稳压集成电路广泛用于各种电子电器电路中用作电源稳压，它的输出电压是固定的，但对外围电路稍作改动就可以是一个不错的连续可调稳压电源，用作实验检修之用可行。
制作之前需了解：7800系列三端稳压器按输出电流区分有三种系列，分别是78L00系列最大输出电流0.1A；78M00系列最大输出电流0.5A；7800系列最大输出电流1.5A。
三端稳压器输入输出压差要大于2V。
7805－7818的最高输入电压不能超过35V，7820－7824最高输入电压不能超过40V。
这里选用7805制作了一个5V～12V连续可调的直流稳压电源实例。
图中R1、R2的取值决定了输出电压的可调范围，图示取值可在5～12V稳压范围内实现输出电压连续可调。
最高输出电压受三端稳压器最大输入电压及最小输入输出压差的限制，7805最高输入电压为35V，输入输出压差要保持在2V，该电路中稳压器的直流输入电压约为15V，该电路的输出电压最大值设定为12V。
7805引脚图管脚电路参数——三端稳压器7805资料一、7805引脚图及管脚功能1. 引脚1（输入端）：连接电源输入，输入电压范围为7.5V至20V。
3. 引脚3（输出端）：输出稳定的5V电压，供负载使用。
二、7805电路参数1. 输出电压：5V（误差范围为±1%）2. 最大输出电流：1.5A（在输入电压为12V，输出电压为5V时）3. 线性调整率：±0.02%4. 负载调整率：±0.5%5. 输入电压范围：7.5V至20V6. 静态电流：约6mA（无负载条件下）7. 纹波抑制比：大于60dB8. 工作温度范围：40℃至+125℃三、7805应用电路及注意事项1. 应用电路：7805可应用于各种电子设备，如单片机系统、通信设备、仪表等，为这些设备提供稳定的5V电源。
2. 注意事项：（1）为确保7805正常工作，输入端与输出端之间需接入适当的滤波电容，通常为10μF至100μF。
（2）7805的散热问题不容忽视，尤其在高温环境下或大电流输出时。
建议在7805散热片上涂抹导热硅脂，并确保散热片与散热器之间接触良好。
（3）在接入负载时，请确保负载电流不超过7805的最大输出电流，以免损坏器件。
（4）为防止电路干扰，7805的输入端和输出端应分别接入去耦电容，通常为0.1μF至1μF。
四、7805的安装与调试技巧1. 安装技巧：（1）在安装7805时，请确保引脚顺序正确，避免因引脚错误导致电路无法正常工作或损坏器件。
（2）7805的焊接过程应迅速进行，以免过热损坏器件。
建议使用恒温焊台，并将焊接时间控制在3秒以内。
（3）为防止静电损坏7805，请在焊接前佩戴防静电手环，并在焊接过程中确保工作台面接地。
2. 调试技巧：（1）在电路调试过程中，检查输入电压是否在规定范围内，以确保7805能够正常工作。
（2）使用万用表测量输出电压，观察是否存在波动。
若输出电压不稳定，可适当调整输入端的滤波电容值。

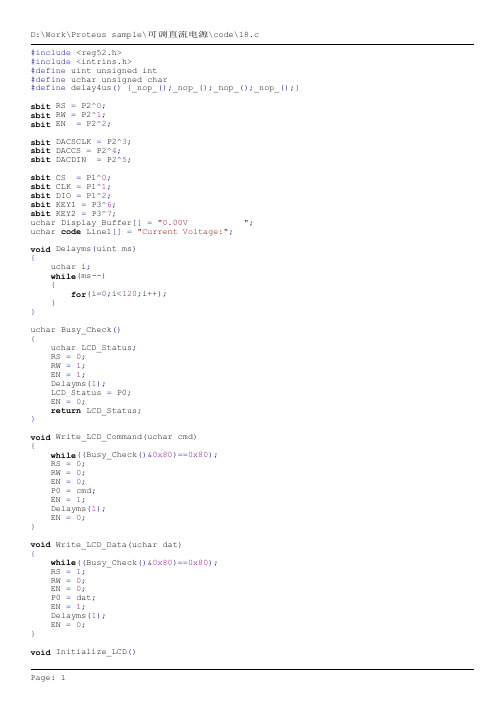

0~15V可调数显直流稳压电源模拟电子技术课程设计报告课题名称数显可调直流稳压电源专业班级学生姓名目录1、绪论 (3)2、设计任务及要求 (3)2.1设计任务 (3)2.2设计要求 (3)2.3 设计目的 (4)3、原理 (4)3.1.直流稳压电源原理 (4)3.2数显原理 (5)4、电路原理图 (5)4.1 数显模块 (5)4.2 电源模块 (5)5.直流稳压电源设计 (6)5.1 桥式整流电路设计 (6)5.2电容滤波电路设计 (7)5.3 稳压电路设计 (7)6、数字显示电路设计 (8)6.1芯片介绍 (8)6.2元件管脚图 (8)6.3 管脚说明 (9)6.4 连接说明 (9)6.5 调试说明 (9)7、PCB图 (9)8、主要元件电路参数 (10)8.1 输入电压Ui (11)8.2 输出电压U2 (11)8.3整流桥 (11)8.4滤波电容 (11)9、结论与心得 (12)数字显示连续可调直流稳压电源的设计1、绪论当今社会人们极大的享受着电子设备带来的便利，但是任何电子设备都有一个共同的电路--电源电路。
大到超级计算机、小到袖珍计算器，所有的电子设备都必须在电源电路的支持下才能正常工作。
常用的稳压电源有交流和直流之分，当然这些电源电路的样式、复杂程度千差万别。
不可否认电源已经广泛地应用于我们生活的方方面面，所以，学习并了解电源的制作原理和技术对于我们的生产和发展都具有积极的意义。
由于电子技术的特性，电子设备对电源电路的要求就是能够提供持续稳定、满足负载要求的电能，而且通常情况下都要求提供稳定的直流电能。
提供这种稳定的直流电能的电源就是直流稳压电源。
直流稳压电源在电源技术中占有十分重要的地位。
本文主要设计并制作数字显示的直流稳压电源。
本电源作为一个微型启动器，具有可调整电压，调压范围是0V- +15V，而且具备输出电压可以显示的功能。
本文介绍了直流稳压系统的总体的设计方案，它主要由变压器部分、整流滤波部分、稳压部分、电压数字显示部分和输出部分组成。
[原创]0-30V可调电源制作作者： 原创时间：2009-7-1更新：ksysl文章点击：1414次本制作发表于无线电2009年第六期!笔者之前做的数码管电子钟、LED点阵数字钟、红外发射与接收等等，都是用手机充电器作为电源，因为主要都是给单片机供电，所需电流都不是很大，电压精度也要求不高。
可总是拆手机充电器也不是办法，而且不同的制作往往需要不同的供电电压，于是就想制作一个可调电源。
市面上卖的可调电源有很多，价格也不是很贵，笔者也曾经拆过两个可调电源，其内部比较简单，自己制作的话应该也不会有太大的难度，于是就开始找资料定方案了。
首先是显示部分的电路。
笔者拆的可调电源中显示部分都是用的专用芯片（比如：ICL7107, 本站有比较详细的制作过程）。
但笔者比较倾向于用单片机，因为用单片机制作的话，灵活性比较高，显示的内容自己容易掌握。
现在很多单片机都是带有AD的，这样就可以减化线路。
最终笔者决定选用ATMEL的TINY24来完成这项任务。
先简单介绍一下这款单片机，其内部有2K 的flash，支持在线编程ISP，8路10位AD，内部晶振等等。
运算放大器则选用OP07,且用双电源供电，这样信号的线性会比较好。
显示就用数码管，驱动比较容易。
因为TINY24一共才14个I/O口，所以笔者用一片74HC164来扩展以驱动数码管。
整理后原理图如下：另外一个是主电源部分，这主要有2种选择：开关电源或线性电源。
一般小功率的可调电源以线性电源为主，其纹波小，干扰小，线路简单，但是效率低，需要大型的散热片。
而开关电源则刚好相反。
综合考虑后，笔者决定用线性电源，预计最大做30V、3A的可调电源。
调整管选用2个2N3055，加一大散热片。
如果用一路输入，在输出很低，比如1V，而输出电流3A的话，调整管上损耗的功率就=（30-1）*3=87W,这么大的功率浪费掉太可惜了。
所以笔者将主电源分成3路，用继电器来选择，当可调电源的输出高于或低于设定值时，增加或减小输入电压来降低损耗。
LM/MC7805稳压器相关资料1.电气特性2.极限参数3.相关电路4.使用方法电气特性Electrical Characteristics 电气特性(MC7805/LM7805)(Refer to test circuit参照测试电路,0°C < TJ < 125°C, IO = 500mA, VI = 10V, CI= 0.33ìF, CO=0.1ìF, 除非另有说明)Parameter参数Symbol Conditions条件MC7805/LM7805 单位极限参数相关电路①78xx内部电路②参照测试电路③外形管脚④纹波抑制电路⑤与79XX系列三端稳压构成的正负对称输出电压电路图典型应用电路使用方法7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805,下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。
<7805引脚图>其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了，下面介绍一个简单的7805电路<LM7805稳压电路>上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。
输出电压公式Uo≈Uxx(1+R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。
此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2 V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。
此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。
稳压IC变通使用！介绍几种7805构成的恒流、调光、调压电路三端稳压集成电路7805，对于电子爱好者来说，可以说是最熟悉的稳压IC之一。
其物美价廉，广泛用于各种电子电路中来产生5V的稳定电压。
其实7805除了作5V稳压电源使用之外，只要对其外围元件稍加改动，7805还可以作为恒流源，用来恒流驱动LED灯珠（并且可以实现调光）、给镍镉电池恒流充电或者实现输出电压可调。
下面就介绍几款用7805构成的实用电路。
▲7805构成的LED恒流驱动电路。
图中7805与R2构成一个简单的恒流源电路。
其输出的恒定电流Ih＝5V/R2，R2采用图示数值时，Ih≈15mA。
调整R2的阻值，即可改变恒定电流的大小。
R1为测试电阻，只要测量其上的压降，便可知道LED驱动电流的大小。
若用一个线绕电位器代替R2，即可实现对LED灯珠的调光。
7805的最大输出电流可达1.5A，故在大电流下使用时，7805应加装面积足够大的散热片。
这种用7805构成的LED恒流驱动电路与LED专用的恒流驱动IC相比，电路简单、成本较低，并且元件很容易获得。
其缺点是在大电流下，7805发热较大。
▲7805构成的镍镉电池恒流充电电路。
上图中，7805、R1及VD构成一个恒流充电电路。
恒定电流（充电电流）Ih＝5V/R1＝5V/33Ω≈0.15A。
改变R1的阻值，即可调整充电电流。
图中的1N4007为防倒流二极管。
▲ 7805可调稳压电路。
7805的典型应用电路是输出5V的固定电压。
实际中，我们有时候可能会用到一些非标称值的电压。
譬如需要一个7.8V的稳定电压，这时在7805外围接两个电阻即可将输出的5V电压抬高到7.8V。
上图中的输出电压Vout由电阻R1和RP决定。
改变RP的阻值，即可获得所需的输出电压。
这里需要注意的是，要求Vin＞2V＋Vout。
2V为7805正常工作时所需的最低压差。
▲ 7805和稳压管构成的调压电路。
在7805的②脚（地端）与地之间串入一个稳压管，则7805的输出电压Vout＝Vz＋5V。
使用78M05制作一个5V稳压电源78M05的电源电路设计图绪论：本论文是要设计一个由220V电网电压变换成一个+5V的直流电源。
众所周知，家用电网电压是远远的高于本设计所需的电压值，因而需要先使用变压器，将220V的电网电压降低后，再进行下一阶段的处理。
1.变压器电路设计开始，我们需要用到变压器，将220V的电网电压转变为本设计所需的24V电压，才可以进行下一阶段的整流部分设计。
一般规定V1为变压器的高压侧，V2为变压器的低压侧，V1侧的线圈要比V2侧的线圈要多，这样就可以将220V 的电网电压降低，如图1，V1端电压为220V，V2端电压为24V。
图1.变压器电路2.整流电路桥式整流电路是使用最多的一种整流电路。
这种电路，只要增加两只二极管口连接成“桥”式结构，便具有全波整流电路的优点，而同时在一定程度上克服了它的缺点。
整流电路桥式整流电路的工作原理如下：e2为正半周时，对D1、D3和方向电压，Dl，D3导通；对D2、D4加反向电压，D2、D4截止。
电路中构成e2、Dl、Rfz 、D3通电回路，在Rfz ，上形成上正下负的半波整流电压，e2为负半周时，对D2、D4加正向电压，D2、D4导通；对D1、D3加反向电压，D1、D3截止。
电路中构成e2、D2Rfz 、D4通电回路，同样在Rfz 上形成上正下负的另外半波的整流电压。
桥式整流电路图如图2.如此重复下去，结果在Rfz ，上便得到全波整流电压。
其波形图和全波整流波形图是一样的。
从图2中还不难看出，桥式电路中每只二极管承受的反向电压等于变压器次级电压的最大值，比全波整流电路小一半。
图2.桥式整流电路图3.78M05三端稳压器78M05是三端中电流正固定电压稳压器，它具有过流过热关断保护功能，其工作温度：-40℃~125℃，一般我们使用贴片结构的78M05三端稳压器。
主要用途：一般用在雷达和声纳方面，例如：车载DVD，属于稳压IC 直流5V 低电流供电。
