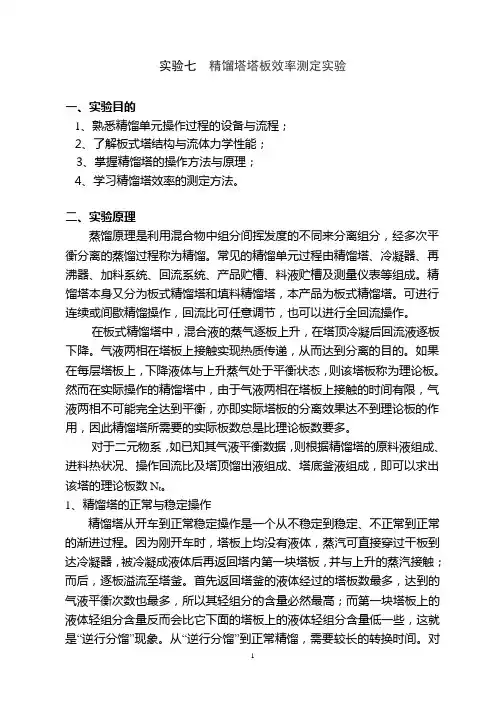

实验七精馏塔塔板效率测定实验一、实验目的1、熟悉精馏单元操作过程的设备与流程；2、了解板式塔结构与流体力学性能；3、掌握精馏塔的操作方法与原理；4、学习精馏塔效率的测定方法。
二、实验原理蒸馏原理是利用混合物中组分间挥发度的不同来分离组分，经多次平衡分离的蒸馏过程称为精馏。
常见的精馏单元过程由精馏塔、冷凝器、再沸器、加料系统、回流系统、产品贮槽、料液贮槽及测量仪表等组成。
精馏塔本身又分为板式精馏塔和填料精馏塔，本产品为板式精馏塔。
可进行连续或间歇精馏操作，回流比可任意调节，也可以进行全回流操作。

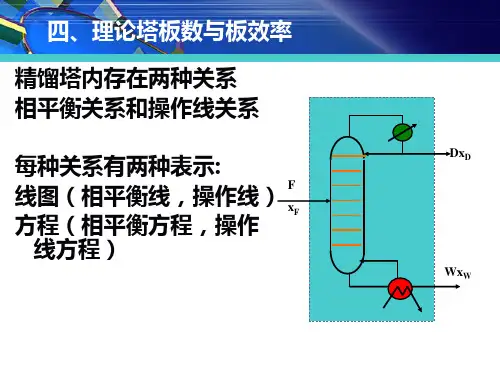

在板式精馏塔中，混合液的蒸气逐板上升，在塔顶冷凝后回流液逐板下降。
气液两相在塔板上接触实现热质传递，从而达到分离的目的。
如果在每层塔板上，下降液体与上升蒸气处于平衡状态，则该塔板称为理论板。
然而在实际操作的精馏塔中，由于气液两相在塔板上接触的时间有限，气液两相不可能完全达到平衡，亦即实际塔板的分离效果达不到理论板的作用，因此精馏塔所需要的实际板数总是比理论板数要多。
对于二元物系，如已知其气液平衡数据，则根据精馏塔的原料液组成、进料热状况、操作回流比及塔顶馏出液组成、塔底釜液组成，即可以求出该塔的理论板数N t。
1、精馏塔的正常与稳定操作精馏塔从开车到正常稳定操作是一个从不稳定到稳定、不正常到正常的渐进过程。
因为刚开车时，塔板上均没有液体，蒸汽可直接穿过干板到达冷凝器，被冷凝成液体后再返回塔内第一块塔板，并与上升的蒸汽接触；而后，逐板溢流至塔釜。
首先返回塔釜的液体经过的塔板数最多，达到的气液平衡次数也最多，所以其轻组分的含量必然最高；而第一块塔板上的液体轻组分含量反而会比它下面的塔板上的液体轻组分含量低一些，这就是“逆行分馏”现象。
从“逆行分馏”到正常精馏，需要较长的转换时间。
对实验室的精馏装臵，这一转换时间至少需30分钟以上。
而对于实际生产装臵，转换时间有可能超过2小时。
所以精馏塔从开车到稳定、正常操作的时间也必须保证在30 分钟以上。
化工原理基本概念和原理蒸馏––––基本概念和基本原理利用各组分挥发度不同将液体混合物部分汽化而使混合物得到分离的单元操作称为蒸馏。
这种分离操作是通过液相和气相之间的质量传递过程来实现的。
对于均相物系，必须造成一个两相物系才能将均相混合物分离。
蒸馏操作采用改变状态参数的办法（如加热和冷却）使混合物系内部产生出第二个物相（气相）；吸收操作中则采用从外界引入另一相物质（吸收剂）的办法形成两相系统。
一、两组分溶液的气液平衡1．拉乌尔定律理想溶液的气液平衡关系遵循拉乌尔定律：p A=p A0x A p B=p B0x B=p B0（1—x A）根据道尔顿分压定律：p A=Py A而P=p A+p B则两组分理想物系的气液相平衡关系：x A=（P—p B0）/（p A0—p B0）———泡点方程y A=p A0x A/P———露点方程对于任一理想溶液，利用一定温度下纯组分饱和蒸汽压数据可求得平衡的气液相组成；反之，已知一相组成，可求得与之平衡的另一相组成和温度（试差法）。
2．用相对挥发度表示气液平衡关系溶液中各组分的挥发度v可用它在蒸汽中的分压和与之平衡的液相中的摩尔分率来表示，即v A=p A/x A v B=p B/x B溶液中易挥发组分的挥发度对难挥发组分的挥发度之比为相对挥发度。
其表达式有：α=v A/v B=（p A/x A）/（p B/x B）=y A x B/y B x A对于理想溶液：α=p A0/p B0气液平衡方程：y=αx/[1+（α—1）x]Α值的大小可用来判断蒸馏分离的难易程度。
α愈大，挥发度差异愈大，分离愈易；α=1时不能用普通精馏方法分离。
3．气液平衡相图（1）温度—组成（t-x-y）图该图由饱和蒸汽线（露点线）、饱和液体线（泡点线）组成，饱和液体线以下区域为液相区，饱和蒸汽线上方区域为过热蒸汽区，两曲线之间区域为气液共存区。
气液两相呈平衡状态时，气液两相温度相同，但气相组成大于液相组成；若气液两相组成相同，则气相露点温度大于液相泡点温度。
回流比回流比实质上就是增加气液分离的次数，增强分离效果而以，是提纯工序中增加产品纯度最有效的方法回流比越大，分离效果越好，产品质量越高，生产能力就越小，能耗越高。
回流比：精馏段内液体回流量与采出量之比，通常用R来表示。
R=L/DR：回流比L：单位时间内从精馏段内某一塔板下降的液体，单位：Kmol/h。
D：单位时间内从精馏塔顶采出的馏出液（产品），单位：Kmol/h。
回流比越大，分离效果越好，产品质量越高，生产能力就越小，能耗越高对某一种需要分离的介质，根据其物料和选用塔型特性，有一个回流比下限，即叫做最小回流比。
在规定的要求下，最小回流比时所需要的理论塔板数将无限大。
对固定分离要求过程，最适宜的回流比确定依据为：回流比减少，生产操作费用减少，但所需的塔板数增加，投资费用增加，反之，增加回流比，减少塔板数，却增加运行费用。
最适宜的回流比是以投资费用和经常运行费用之和在特定的经济条件下为最小。
通常实际生产操作中回流比取最小回流比的1.3—2倍回流：通过整个精馏过程，最终由塔顶得到高纯度，易挥发的组分，由塔顶馏出，塔釜得到基本是难挥发的组分。
精馏六区别于一次蒸馏在于回流，包括塔顶的液相回流及塔底的部分气化造成的液相回流。
回流是构成气液相接触传质传热的必要条件。
没有气液两相的接触也就无从进行质的交换。
当然组分挥发度的差异仍然是精馏过程的基础。
精馏过程中混和液加热所产生的蒸汽由塔顶馏出，进入塔顶分离器，冷凝成液体将其一部分冷凝液返回塔顶，沿塔板下流，这部分液体称为回流液。
将一部分冷凝从塔顶采出作为产品，回流比就是精馏段内液体回流与采出液量之比。
回流比大，分离效果好，产品质量高，回流比过大，生产能力下降，能耗增加，回流比对精馏操作影响很大，直接关系到塔内各层塔板上的物料浓度的改变和温度的分布，最终反映在它的分离效率上。
回流比的调节：主精馏塔的回流比为：2.0-2.5调节的依据是:根据塔的负荷和精甲醇质量,当塔的负荷较轻时,这时塔板比较富余,可以取较低的回流比,比较经济,为了保证精甲醇的质量,精馏段灵敏板的温度可控制略低,反之,则增大回流比,在照顾精甲醇的质量的同时,为保持塔釜温度、灵敏板的温度可控制略高。
