理论塔板数的图解法计算
（Origin Pro 8.5.1 作图2011.10.11）
（1）曲线绘制与拟合
①根据实验讲义P61乙醇-丙酮平衡数据（摩尔分数）画出上图黑色矩形数据点。
在Fitting Functi on Builde r中新建用户数据y=A*x/(1+(A-1)*x)方程拟合方式。
点选Nonlinear CurveFit 选取新建的y=A*x/(1+(A-1)*x)方程拟合方式进行拟合得到上图曲线。
相关点对应数据如下，
②y=x 曲线直接使用
③台阶的绘制
根据塔顶的乙醇摩尔分数0.813，算出该y值下曲线上对应的x点，并依次求算下一个点的x值。
（根据OriginPro 8.5.1的拟合功能中的Find Specia l X from Y来实现）相关点对应
用绘图中Vertica l Step得到台阶。
④在图中标出塔顶和塔底的乙醇摩尔分数
塔顶 0.813
塔底 0.196
（2）理论塔板数
N完整=3
N不完整=（第三个台阶对应x值-塔底摩尔分数）/（第三个台阶对应x值第二个台阶对应x值）=（0.32493-0.196）/（0.32493-0.18773）= 0.12893/ 0.13720≈0.94 N理论=N完整+N不完整= 3 + 0.94 = 3.94 个
即根据2011.10.07日测定的数据处理后图解法求解的精馏塔的理论塔板数为3.94。
精馏塔塔板数计算步骤
在传统的精馏过程中，塔板的数量是至关重要的设计参数，它能够反映出馏分的复杂性程度，准确地决定传统精馏系统的性能。
本文将介绍计算塔板数量的步骤，以制定有效的配置计划，帮助企业提高生产效率，实现优化的投资成果。
首先，企业要通过收集和分析数据，确定精馏系统中干粗分离物及其衍生物的组成，并确定其分子量、熔点、醇度、介电常数和其他性质，以便测算馏分的复杂程度，从而获得准确的塔板数量的参考范围。
其次，计算精馏塔的直径、塔高及塔板的垂直距离、水力跳跃等安装参数，确定塔布局等参数。
接着，结合发酵和生产工艺，优选采用哪种类型的塔板，如相变片塔板、塔顶尾板、气力和液力。
最后，企业可按照安装完成后的流动图计算出合理的塔板数量，塔板数量过少会导致投资和能耗浪费，反之会导致塔板耗材的增加。
综上，正确计算塔板数量是安装性能优良的精馏系统的关键，应综合考量设计参数等，结合流体力学和热力学理论，采用科学的方法，正确计算出塔板数量，有助于实现精密的生产操作，保证生产的高质量效果。

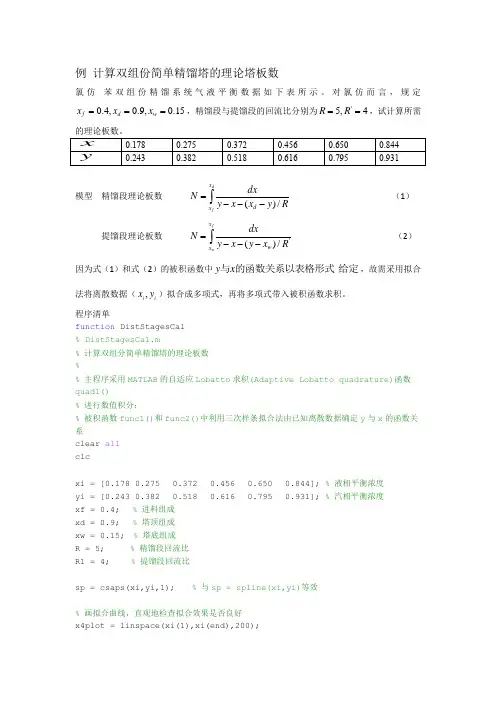

理论塔板数的计算一、逐板计算法精馏段操作线方程： 提馏段操作线方程： 相平衡方程： 或第一板：第二板：…… 第m 板：第m+1板： (1)11+++=+R x x R R y D n n w m m x R f x R R f y 1111+--++=+nn n x x y )1(1-+=ααnn n y y x )1(--=ααD, V, L, xD F,xx y m m-逐板计算示意图 111)1(y y x --=ααDx y =11112+++=R x x R R y D 222)1(y y x --=αα111+++=-R x x R R y D m m F m m m x y y x ≤--=)1(αα第m 板为进料111)1(+++--=m m m y y x ααw m m x R f x R R f y 1111+--++=+第N 板：在计算过程中, 每使用一次平衡关系, 表示需要一层理论板. 由于一般再沸器相当于一层理论板.结果: 塔内共有理论板N 块, 第N 板为再沸器, 其中精馏段m-1块, 提馏段N-m+1块 (包括再沸器), 第m 板为进料板。
二、图解法图解法求理论板层数的基本原理与逐板计算法的完全相同,只不过是用平衡曲线和操作线分别代替平衡方程和操作线方程,用简便的图解法代替繁杂的计算而已。
1、操作线的作法首先根据相平衡数据, 在直角坐标上绘出待分离混合物的x-y 平衡曲线, 并作出对角线.W NN N x y y x ≤--=)1(ααw N N x R f x R R f y 1111+--++=-在x=xD 处作铅垂线, 与对角线交于点a, 再由精馏段操作线的截距xD /(R+1) 值, 在y 轴上定出点b, 联ab. ab为精馏段操作线.在x=xF 处作铅垂线, 与精馏段操作线ab交于点d.在x=xW 处作铅垂线, 与对角线交于点c, 联cd. cd为提留段操作线.2、求N 的步骤自对角线上a点始, 在平衡线与精馏段操作线间绘出水平线及铅垂线组成的梯级.当梯级跨过两操作线交点d 时, 则改在平衡线与提馏操作线间作梯级, 直至某梯级的垂直线达到或小于xw为止.每一个梯级代表一层理论板. 梯级总数即为所需理论板数.3、梯级含义：如第一梯级:由a点作水平线与平衡线交于点1(y1, x1), 相当于用平衡关系由y1求得x1；再自点1作垂线与精馏段操作线相交, 交点坐标为(y2, x1), 即相当于用操作线关系由x1求得y2。
5.3 连续精馏理论塔板数的计算本节重点：理论塔板数的计算。
本节难点：理论塔板数的计算—逐板计算法和图解法；双组分连续精馏塔所需理论板数，可采用逐板计算法和图解法。
5.3.1逐板计算法假设塔顶冷凝器为全凝器，泡点回流，塔釜为间接蒸汽加热，进料为泡点进料如图5－5所示。
因塔顶采用全凝器，即y 1=x D 5－24而离开第1块塔板的x 1与y 1满足平衡关系，因此x 1可由汽液相平衡方程求得。
即111)1(y y x --=αα 5－25第2块塔板上升的蒸汽组成y 2与第1块塔板下降的液体组成x1满足精馏段操作线方程，即Dx R x R R y 11112+++=5－26同理，交替使用相平衡方程和精馏段操作线方程，直至计算到x n <x q (即精馏段与提馏段操作线的交点)后，再改用相平衡方程和提馏段操作线方程计算提馏段塔板组成，至x w ’<x w 为止。
现将逐板计算过程归纳如下：相平衡方程： x1 x2 x3……x n <x q-------x w ’<x w 操作线方程： x D =y1 y2 y3在此过程中使用了几次相平衡方程即可得到几块理论塔板数（包括塔釜再沸器）。
5.3.2 图解法应用逐板计算法求精馏塔所需理论板数的过程，可以在y-x 图上用图解法进行。
具体求解步骤如下：1、相平衡曲线 在直角坐标系中绘出待分离的双组分物系y-x 图，如图5－13。
2、精馏段操作线3、提馏段操作线4、画直角梯级 从a 点开始，在精馏段操作线与平衡线之间作水平线及垂直线，当梯级跨过q 点时，则改在提馏段操作线与平衡线之间作直角梯级，直至梯级的水平线达到或跨过b 点为止。
其中过q 点的梯级为加料板，最后一个梯级为再沸器。
最后应注意的是，当某梯级跨越两操作线交点q 时（此梯级为进料板），应及时更换操图5-13 理论板数图解法示意图作线，因为对一定的分离任务，此时所需的理论板数最少，这时的加料板为最佳加料板。
精馏塔全塔效率计算公式精馏塔是化工生产中非常重要的设备，用于分离混合物中的不同组分。
而全塔效率则是衡量精馏塔性能的一个关键指标。
要了解精馏塔全塔效率的计算公式，咱们得先弄明白全塔效率到底是个啥。
简单来说，全塔效率就是实际塔板数与理论塔板数的比值。
全塔效率的计算公式通常可以表示为：$E_T = \frac{N_{实际}}{N_{理论}}$ 。
这里的 $E_T$ 就是全塔效率啦。
那怎么去确定实际塔板数和理论塔板数呢？实际塔板数呢，就是咱们在设计或者实际运行中实实在在数出来的塔板数量。
理论塔板数就有点复杂啦，得通过一些复杂的热力学计算和相平衡关系来确定。
我记得有一次在化工厂实习的时候，就碰到了关于精馏塔效率计算的问题。
当时我们小组负责优化一个精馏塔的工艺参数，以提高产品的纯度和产量。
为了计算全塔效率，我们可真是费了好大的劲儿。
我们先收集了各种数据，像温度、压力、流量等等，然后根据混合物的性质和分离要求，运用复杂的公式和图表进行理论塔板数的计算。
这个过程中，数据稍微有点偏差，计算结果就相差很大。
比如说，在测量温度的时候，因为温度计的精度问题，导致温度数据有了一点小误差，结果算出来的理论塔板数就不太准确。
后来我们反复检查、校准仪器，重新测量数据，才得到了比较可靠的结果。
在确定了实际塔板数和理论塔板数之后，代入全塔效率的计算公式，就能得出全塔效率啦。
通过计算全塔效率，我们可以评估精馏塔的性能，找出可能存在的问题，比如塔板结构不合理、操作条件不合适等等。
总之，精馏塔全塔效率的计算公式虽然看起来简单，但是要准确计算和应用，还需要我们对精馏过程有深入的理解，对数据的收集和处理要非常严谨。
只有这样，才能真正发挥全塔效率这个指标的作用，让精馏塔更好地为化工生产服务。
希望通过我的讲解，能让您对精馏塔全塔效率的计算公式有更清楚的认识。
要是在实际应用中遇到问题，别着急，多思考、多尝试，总会找到解决办法的！。
精馏塔理论板计算精馏塔是一种重要的分离设备，广泛应用于石油化工、化学工程、食品工业等领域。
精馏塔的设计和计算涉及多个方面，包括塔型选择、传热、质量传递、能量平衡等等。
下面我们将重点介绍精馏塔的理论板计算。
在精馏过程中，将混合物加热至汽化温度后，引入精馏塔顶部。
混合物在塔内上升时，会发生质量传递与能量转移，使得不同组分在塔内逐渐分离。
在塔内设置一些平行分离表面，称为理论板，用于增加塔内相对运动，增强分离效果。
理论板数的计算是精馏塔设计的一项关键工作。
理论板数决定了塔的高度和尺寸，直接关系到精馏塔的经济性和操作性能。
一般来说，塔板数越多，分离效果越好，但也会增加塔的复杂性和成本。
因此，确定适当的理论板数非常重要。
常用的理论板计算方法有剪切力方法、传质阻力方法和蒸汽平衡法。
其中，剪切力方法是最常用的一种方法。
剪切力方法通过计算流体在理论板上的剪切力来确定塔板数。
该方法的基本原理是，在理论板上，当上升相和下降相的速度逐渐相等时，流体单位质量通过塔板上的剪切应力会阻碍下一板的流体上升，从而形成塔板。
因此，通过剪切力的大小，可以推导出理论板数。
剪切力方法的计算步骤如下：1.确定需要分离的组分物质和混合物的性质参数，包括物质的相对挥发度、密度、粘度等。
2.根据塔板上升流体和下降流体的速度差异，计算剪切力。
剪切力的计算公式为：F=ρL×g×(Ud-Uu)其中，F为塔板上的剪切力，ρL为流体密度，g为重力加速度，Ud 为下降相（液相）速度，Uu为上升相（气相）速度。
3.根据剪切力的大小，选择适当的理论板间距。
根据经验公式或实验数据，可以确定不同剪切力值对应的理论板间距。
4.根据塔高度和理论板间距，计算理论板数。
塔高度H除以理论板间距L，即可得到理论板数N。
需要注意的是，精馏塔的理论板计算还需要考虑一些其他因素，如进料浓度、热力学性质、操作压力等等。
因此，在实际设计中，还需要结合具体情况进行综合考虑和优化。
板式精馏塔进料口最佳位置的确定及理论塔板数的求解王中麟(南京师范大学,南京,210042)摘要精馏是一种重要的工业单元操作,广泛用于石油、化工、轻工、制药、原子能等工业及生物工程、环境保护工程中。
精馏是一种高投入的操作。
其中塔板数和进料位置对投资、操作费用及产品质量影响重大。
主要讨论五种进料热状态下的进料口最佳位置的确定和精、提馏操作段内理论塔板数的确定。
关键词理论塔板;精馏操作段;提馏操作段;相平衡分类号TQ028. 13The Discussion of Determination about the Best Entrance of Raw Materials and the Number of Theoretical Plates inRectifying Tower/ Wang Zhonglin (Nanjing Normal University , Nanjing 210042 , P. R. China) / / Journal of NortheastForest ry University. - 2004 ,32 (2) . - 91～93Rectification is one kind of important unit - operation of indust ry , which has been used in wide - ranging of indus2t ry , such as oil indust ry , chemical engineering , light indust ry , pharmacy , indust ry of atom , bioengineering and engi2neering of environmental protection. Rectification is a kind of unit - operation that needs high cost . The number of theo2retical plates and ent rance of raw materials can affect the cost of investment and o peration as well as the quality of produc2tion greatly. The determination about the best ent rance of raw materials and the number of theoreticalplates in rectifyingsection and st ripping section with five kinds of heat - states is discussed.Key words Theoretical plate ; Rectifying section ; St ripping section ; Vapour - liquid phase equilibrium精馏在工业生产中是一种重要的,且应用非常广泛的传质单元操作。
