继电保护及安全自动装置知识讲解继电保护及安全自动装置是电力系统中的重要组成部分，主要用于保护电力元件和系统的安全稳定运行。
以下是关于继电保护及安全自动装置的详细知识讲解：一、继电保护装置继电保护装置是用于保护电力元件的自动化设备，其作用是在电力系统发生故障或异常时，能够快速地检测并切除故障部分，以保证其他部分的正常运行。
继电保护装置的工作原理基于电力系统中的电流、电压、频率等参数的变化，通过比较正常与异常状态下的参数差异，判断是否发生故障，并采取相应的措施。
二、安全自动装置安全自动装置主要用于保护电力系统的安全稳定运行。
当电力系统出现异常或故障时，安全自动装置可以快速地采取相应措施，如切除故障部分、调整运行参数等，以防止事故扩大，避免发生长时间的大面积停电事故。
常见的安全自动装置包括自动重合闸装置、备用电源自动投入装置等。
三、继电保护及安全自动装置的发展历程继电保护及安全自动装置的发展经历了多个阶段，从最初的电磁型、整流型、晶体管型到现在的集成电路和微机型。
随着科技的不断进步，继电保护及安全自动装置的性能和可靠性得到了不断提高，其检测和判断故障的准确率也越来越高。
四、继电保护及安全自动装置的维护与调试为了保证继电保护及安全自动装置的正常运行，需要进行定期的维护和调试。
维护和调试内容包括检查设备的外观、清洁度、紧固件等是否正常，测试设备的各项功能是否正常，检查设备的运行记录等。
同时，还需要定期对设备进行校验和调试，以保证其性能和可靠性。
五、未来发展方向随着科技的不断进步和应用需求的不断提高，继电保护及安全自动装置也在不断发展。
未来发展方向包括进一步提高设备的智能化水平、提高设备的自适应能力、研究新的保护算法和控制策略等。
同时，随着新能源和分布式电源的广泛应用，对继电保护及安全自动装置也提出了新的挑战和要求。
因此，需要不断加强技术研发和创新，以适应未来发展的需要。
总之，继电保护及安全自动装置是电力系统中的重要组成部分，对于保护电力元件和系统的安全稳定运行具有重要作用。
变配电站继电保护与综合自动化基本知识继电保护是电力系统中重要的安全保障措施，其作用是在电力系统发生故障时及时检测、定位并隔离故障点，以保护电力设备的安全运行。
而综合自动化则是通过自动控制技术、通信技术和计算机技术等手段，实现对电力系统的监测、测量、控制和管理的一种综合应用技术。
本文将重点介绍变配电站继电保护与综合自动化的基本知识。
一、变配电站继电保护系统1. 继电保护的功能继电保护系统在变配电站起到了重要的作用，其功能包括故障检测、故障定位、故障隔离、电力设备保护、安全稳定运行等。
通过对电力系统中的电压、电流、频率、相位等参数的监测，继电保护系统能够及时发现故障点，并通过断路器等装置进行故障隔离，提高了电力系统的可靠性。
2. 继电保护设备继电保护系统包含了各种继电保护设备，如电流互感器、电压互感器、故障录波器、断路器、开关柜、继电器等。
这些设备能够进行电力参数的测量和判断，通过与其他控制设备的配合，实现对电力系统的保护。
3. 继电保护策略继电保护策略包括主保护和备用保护两种。
主保护是指通过对电力系统连续监测和测量，及时判断故障点，并做出相应的动作以隔离故障。
而备用保护是在主保护发生故障或失效时，起到备份的作用，保证电力系统的连续运行。
二、变配电站综合自动化系统1. 综合自动化的概念综合自动化是将自动控制技术、通信技术和计算机技术等综合应用于电力系统，实现对电力设备的监测、测量、控制和管理。
它能够提高电力系统的运行效率、降低维护成本，并提供良好的用户体验。
2. 综合自动化系统组成综合自动化系统由监控与控制子系统、通信子系统、计算机子系统和用户接口子系统组成。
其中，监控与控制子系统负责对电力设备进行监测和控制，通信子系统提供各设备之间的信息交流，计算机子系统进行数据处理和分析，用户接口子系统提供用户与系统的交互界面。
3. 综合自动化系统的应用综合自动化系统广泛应用于变配电站的运行与管理中，包括电力设备的状态监测、电力负荷的调整、故障检测与隔离、设备维护管理等方面。
国网考试之电力系统继电保护：继保知识点讲解--17页--吉老师考点1：电力系统继电保护的基本构成、作用、原理及基本要求在电力系统中，继电保护的任务之一就是当一次系统设备故障时，由保护向距离故障元件最近的断路器发出跳闸命令，使之从系统中脱离，以保证系统其他部分的安全稳定运行，并最大限度的减少对电力设备的损坏。
因此保护应能区分正常运行与短路故障；应能区分短路点的远近。
相电流应取自同名相。
图3-8中I、Ⅱ、Ⅲ分别为电流保护I段、Ⅱ段、Ⅲ段的电流测量元件(可以采用电流继电器)，T1、T2分别为电流保护Ⅱ段、Ⅲ段的时间元件(可以采用时间继电器)。
图中Hl、H2、H3、H4是或门。
在工程应用中，三段式电流保护不一定三段全部投入。
例如，当系统运行方式变化很大，I段保护范围太小或没有保护区时，则不投入I段；对于线路一变压器接线，工段可以保护线路全长时，则可以不投入Ⅱ段；在末端线路，可能Ⅱ段和Ⅲ段的动作时间相同，则也可以不投入Ⅱ段。
考点3：距离保护原理、构成及整定计算系统在正常运行时，不可能总工作于最大运行方式下，因此当运行方式变小时，电流保护的保护范围将缩短，灵敏度降低；而距离保护，顾名思义它测量的是短路点至保护安装处的距离，受系统运行方式影响较小，保护范围稳定。
常用于线路保护。
距离保护的具体实现方法是通过测量短路点至保护安装处的阻抗实现的，因为线路的阻抗成正比于线路长度。
在前面的分析中大家已经知道：保护安装处的电压等于故障点电压加上线路压降，即U KM=U K+△U；其中线路压降△U 并不单纯是线路阻抗乘以相电流，它等于正、负、零序电流在各序阻抗上的压降之和，即△U=IK1*X1+ IK2*X2+ IK0*X0 。
接下来我们先以A相接地短路故障将保护安装处母线电压重新推导一下。
因为在发生单相接地短路时，3IO等于故障相电流IKA；同时考虑线路X1=X2 则有：U KAM=U KA+I KA1* X LM1+ I KA2* X LM2+ I KA0* X LM0=U KA+I KA1*X LM1+ I KA2*X LM1+ I KA0*X LM0+ (I KA0* X LM1－I KA0* X LM1)=U KA+ X LM1(I KA1+ I KA2+ I KA0)+ I KA0（X LM0－X LM1）=U KA+X LM1*I KA+ 3I KA0（X LM0－X LM1）*X LM1/3X LM1=U KA+X LM1*I KA[1+（X LM0－X LM1）/3X LM1]令K=（X LM0－X LM1）/3X LM1则有 U KAM=U KA+I KA*X LM1(1+K)或 U KAM=U KA+I KA*X LM1(1+K)=U KA+X LM1(I KA+KI KA)=U KA+X LM1(I KA+K3I KA0)同理可得U KBM=U KB+ X LM1(I KB+K3I KB0)U KCM=U KC+ X LM1(I KC+K3I KC0)这样我们就可得到母线电压计算得一般公式：U KΦM=U KΦ+ X LM1(I KΦ+K3I0)该公式适用于任何母线电压的计算，对于相间电压，只不过因两相相减将同相位的零序分量K3I KC0减去了而已。

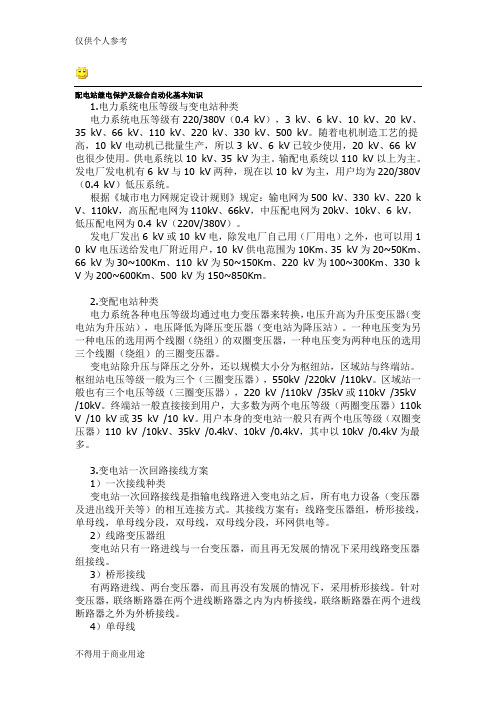

配电站继电保护及综合自动化基本知识1.电力系统电压等级与变电站种类电力系统电压等级有220/380V（0.4 kV），3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。
随着电机制造工艺的提高，10 kV电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV 也很少使用。
供电系统以10 kV、35 kV为主。
输配电系统以110 kV以上为主。
发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，用户均为220/380V （0.4 kV）低压系统。
根据《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 k V、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV（220V/380V）。
发电厂发出6 kV或10 kV电，除发电厂自己用（厂用电）之外，也可以用1 0 kV电压送给发电厂附近用户，10 kV供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 k V为200~600Km、500 kV为150~850Km。
2.变配电站种类电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器（变电站为升压站），电压降低为降压变压器（变电站为降压站）。
一种电压变为另一种电压的选用两个线圈（绕组）的双圈变压器，一种电压变为两种电压的选用三个线圈（绕组）的三圈变压器。
变电站除升压与降压之分外，还以规模大小分为枢纽站，区域站与终端站。
枢纽站电压等级一般为三个（三圈变压器），550kV /220kV /110kV。
区域站一般也有三个电压等级（三圈变压器），220 kV /110kV /35kV或110kV /35kV /10kV。
电力系统继电保护讲义1. 引言电力系统的继电保护是保障电力系统安全、稳定运行的重要组成部分。
在电力系统中，继电保护设备通过监测电力系统中的异常情况并采取相应的保护动作来实现对系统的保护。
本讲义将介绍电力系统继电保护的基本原理、常用设备和工作原理。
2. 继电保护基本原理继电保护的基本原理是通过检测电力系统中的异常电流、电压等参数，并与保护设置的阈值进行比较，当参数超过阈值时触发保护动作。
继电保护通过可靠的电气连接和灵敏的保护设备来实现对电力系统的保护。
3.1. 电流继电器电流继电器是一种常用的保护设备，用于检测电力系统中的电流异常情况。
电流继电器通过电流互感器将电流信号转换为电压信号，然后通过电路进行处理并与保护设定值进行比较，当电流超过设定值时触发保护动作。
3.2. 电压继电器电压继电器用于检测电力系统中的电压异常情况。
电压继电器通过电压互感器将电压信号转换为电压信号，然后通过电路进行处理并与保护设定值进行比较，当电压超过设定值时触发保护动作。
频率继电器用于检测电力系统中的频率异常情况。
频率继电器通过频率传感器将频率信号转换为电压信号，然后通过电路进行处理并与保护设定值进行比较，当频率超过设定值时触发保护动作。
3.4. 相位继电器相位继电器用于检测电力系统中的相位异常情况。
相位继电器通过相位传感器将相位信号转换为电压信号，然后通过电路进行处理并与保护设定值进行比较，当相位超过设定值时触发保护动作。
3.5. 故障录波器故障录波器用于记录电力系统中的故障事件，方便后续的故障分析和处理。
故障录波器通过记录电力系统中的电流、电压等参数，并存储为波形数据，可以提供给保护工程师进行分析。
4. 继电保护工作原理继电保护工作原理是继电保护设备按照一定的逻辑关系进行工作。
继电保护设备将电力系统中的参数信号与设定值进行比较，并根据逻辑关系判断是否触发保护动作。
继电保护设备通常采用可编程逻辑控制器（PLC）或微处理器来实现逻辑运算和保护动作。
继电保护和综合自动化基本知识继电保护是电力系统中的重要组成部分，用于实时监测和保护电力系统设备，以确保其安全、可靠运行。
综合自动化技术则是在继电保护的基础上，应用现代计算机和通讯技术，实现电力系统的自动化运行和管理。
本文将介绍继电保护和综合自动化的基本知识。
一、继电保护的基本原理和作用继电保护是利用继电器或微处理器等设备，根据电力系统的运行状态和设备的特性，对故障、过载、欠频、欠压等异常情况进行监测和判断，及时采取保护措施，以防止设备受到进一步损坏，保证电力系统的安全稳定运行。
继电保护的基本原理是根据电力系统设备的运行参数，如电流、电压、频率等进行测量，并与预设的保护参数进行比较，当参数超过设定值时，继电保护设备会发出信号，触发断路器等设备动作，切断故障电路，保护设备免受损坏。
二、综合自动化的基本概念和应用综合自动化是在继电保护的基础上，结合计算机技术、通讯技术和控制技术，实现对电力系统的自动监测、自动调节和自动控制。
它利用高速传输网络，实现电力系统各个设备之间的数据共享和信息交互，提高电力系统的运行效率和可靠性。
综合自动化系统包括监控子系统、调度子系统、保护子系统和辅助控制子系统等。
监控子系统主要负责实时监测电力系统的运行状态，包括设备参数的测量和数据采集；调度子系统负责对电力系统进行实时调度和控制；保护子系统用于实现对电力系统设备的故障保护；辅助控制子系统则提供各种辅助功能，如报警、事故诊断等。
三、继电保护和综合自动化的发展现状和趋势随着电力系统的发展和电力负荷的不断增加，对继电保护和综合自动化的需求也越来越高。
目前，继电保护已经从传统的电动继电器发展到微机型继电保护，应用了数字信号处理和通讯接口等先进技术，提高了保护的准确性和可靠性。
而综合自动化技术则逐渐实现了电力系统的远程监控和控制，大大提高了电力系统的自动化程度和运行效率。
同时，随着人工智能和大数据技术的发展，继电保护和综合自动化将与智能电网和能源互联网等新兴技术相结合，进一步推动电力系统的智能化发展。
