供配电系统保护

供配电系统维护措施---1. 引言供配电系统是现代工业和生活中必不可少的基础设施之一，为了确保系统的可靠运行，减少事故和故障的发生，必须采取一系列维护措施。

本文档将介绍一些供配电系统的维护措施，以便保障系统的正常运行。

2. 定期检查电气设备定期检查是供配电系统维护的重要环节之一。

检查包括对主干电缆、断路器、开关、继电器和接地等设备的状态进行检查。

应确保设备的电流、电压、温度等参数处于正常范围内，并注意设备是否存在松动、破损、腐蚀等问题。

对于发现的问题，应及时进行维修或更换。

3. 定期清理和维护设备定期清理和维护可以有效减少设备故障的发生。

首先，对于设备周围的清洁工作要做好，定期清除灰尘和杂物，确保设备通风良好，避免因灰尘积累而导致设备过热。

其次，在清理设备时，要注意使用合适的清洁剂，避免对设备造成损害。

4. 做好设备的维护记录和保养建立完善的设备维护记录和保养计划是保证供配电系统正常运行的重要手段。

记录包括设备的维护日期、维护内容、维护人员等信息，以及设备的工作状态和使用寿命等。

在制定保养计划时，应明确各项保养工作的频率、方式和责任人，并根据设备的使用情况进行调整和优化。

5. 预防电气事故和安全隐患预防电气事故和安全隐患是供配电系统维护的重要目标。

在维护过程中，应注意以下几点：首先，定期进行漏电保护器的检测和测试，确保其安全可靠；其次，注意设备的接地和绝缘情况，避免因接地不良或绝缘破损而导致的事故；最后，设立并明确区分各个区域的禁止性标识，并定期进行检查和更新。

6. 培训和意识提高不仅设备的维护保养重要，人员的培训和意识提高也是供配电系统正常运行的关键。

应定期开展相关培训，加强人员对供配电系统的了解和操作技能，提高他们的安全意识和应急反应能力。

同时，建立和落实相关的操作规程和安全制度，确保人员可以正确高效地操作和维护设备。

7. 总结供配电系统的维护关系到生产和生活的正常进行，对于保障系统的可靠性和安全性具有重要意义。

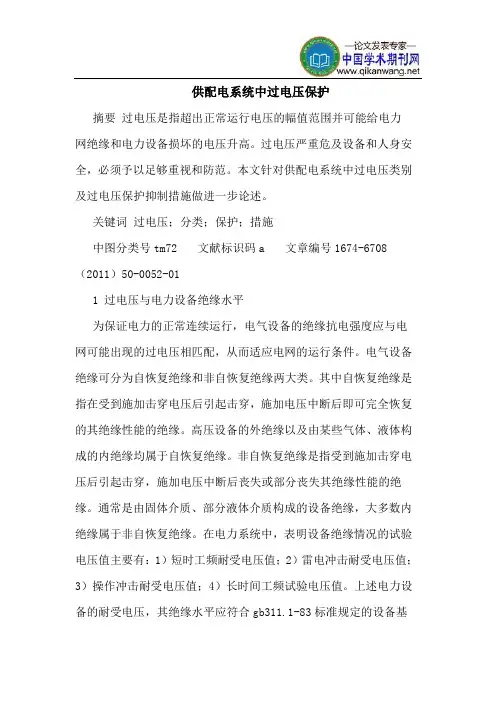

供配电系统中过电压保护摘要过电压是指超出正常运行电压的幅值范围并可能给电力网绝缘和电力设备损坏的电压升高。

过电压严重危及设备和人身安全，必须予以足够重视和防范。

本文针对供配电系统中过电压类别及过电压保护抑制措施做进一步论述。

关键词过电压；分类；保护；措施中图分类号tm72 文献标识码a 文章编号1674-6708（2011）50-0052-011 过电压与电力设备绝缘水平为保证电力的正常连续运行，电气设备的绝缘抗电强度应与电网可能出现的过电压相匹配，从而适应电网的运行条件。

电气设备绝缘可分为自恢复绝缘和非自恢复绝缘两大类。

其中自恢复绝缘是指在受到施加击穿电压后引起击穿，施加电压中断后即可完全恢复的其绝缘性能的绝缘。

高压设备的外绝缘以及由某些气体、液体构成的内绝缘均属于自恢复绝缘。

非自恢复绝缘是指受到施加击穿电压后引起击穿，施加电压中断后丧失或部分丧失其绝缘性能的绝缘。

通常是由固体介质、部分液体介质构成的设备绝缘，大多数内绝缘属于非自恢复绝缘。

在电力系统中，表明设备绝缘情况的试验电压值主要有：1）短时工频耐受电压值；2）雷电冲击耐受电压值；3）操作冲击耐受电压值；4）长时间工频试验电压值。

上述电力设备的耐受电压，其绝缘水平应符合gb311.1-83标准规定的设备基准绝缘水平。

当电力网可能出现超过其绝缘水平所能承受的过电压时，必须设置相应保护措施，以限制过电压。

2 过电压的分类2.1 外部过电压1）直击雷过电压。

雷云直接对电力设备或电力线路放电引起电电网短时电压升高；2）感应雷过电压。

电力线路附近发生雷电袭击，从而在设备和线路上产生静电感应产生的瞬时过电压；3）流动波过电压。

电力线路受到雷电直击或雷电感应，电磁波以光速向电变压器和电力设备传递，从而在变压器和电力设备上产生过电压。

2.2 内部过电压在电力负荷投入和切除的过程中，电力系统参数随之发生变化，导致电磁能量的转化从而造成电压升高，称过内部过电压。

供配电系统运行保障措施
为了保障供配电系统的安全稳定运行，需要采取一系列保障措施。

以下是几个重要的措施：
1. 定期检查维护：供配电系统需要定期进行检查、试验和维护，以确保设备的正常运行。

定期检查可以帮助发现并解决潜在的故障隐患，防止设备老化以及松动接触等问题。

2. 备用电源：为了应对突发情况，供配电系统应配备备用电源。

备用电源可以在主电源故障时提供持续供电，保证设备和系统的正常运行。

常见的备用电源包括发电机、UPS等。

3. 火灾防护措施：供配电系统中的电气设备运行时容易产生高温，增加火灾的风险。

因此，采取适当的防火措施非常重要。

这包括为设备选择适当的防火材料、定期清理设备周围的杂物、安装火灾报警器和自动灭火系统等。

4. 过载保护：供配电系统会面临突发负荷的增加，可能导致电路过载。

为了保护系统设备和人身安全，需要安装过载保护装置，如熔断器和断路器。

这些装置可以在电流超过额定值时自动切断电流，防止设备过热和系统故障。

5. 地线保护：地线保护是保障供配电系统安全运行的重要措施。

通过将电气设备和系统与地面连接，可以将漏电电流迅速地导向地面，防止触电事故的发生。

为了提高地线保护效果，需要在设备的使用和维护中要求严格遵守相关安全操作规程。

总之，供配电系统的运行保障包括定期检查维护、备用电源、火灾防护措施、过载保护和地线保护等。

这些措施可以有效地提高供配电系统的可靠性和稳定性，保障设备和人员的安全。

在实际的运行过程中，还应根据具体情况采取其他适当的措施，以应对各种突发情况。

供配电系统中的安全防护措施与漏电保护技术分析供配电系统的安全防护措施和漏电保护技术是保障电力安全供应和人身安全的关键。

在供电过程中，如果出现电气事故，可能会导致火灾、触电等严重后果。

因此，采取合适的安全防护措施和漏电保护技术显得至关重要。

在供配电系统中，安全防护措施可以分为以下几个方面：第一，设备的维护与检修。

供电设备需要定期进行维护与检修，包括电线、开关、插座等。

维护与检修工作可以及时发现设备故障，减少电气事故的发生概率。

此外，还要确保设备的接地良好，避免漏电等问题。

第二，对电气线路的规划与管理。

在供配电系统中，电气线路需要进行规划与管理，确保线路布局合理，并避免过载和短路等问题。

此外，需要合理设置隔离开关和保护装置，当出现故障时能够及时切断电源，保护设备和人员安全。

第三，建立完善的安全管理制度。

供配电系统需要建立完善的安全管理制度，包括安全操作规程、应急预案等。

通过培训操作人员、加强安全意识和技能的培养，提高操作人员对电气事故的防范能力，减少安全风险。

第四，使用安全设备与器材。

供配电系统中，可以采用安全设备与器材，如漏电保护器、过电压保护器等。

漏电保护器是一种常见的安全设备，它能够监测电流的差异，当出现漏电情况时能够及时切断电源，起到保护人身安全的作用。

而过电压保护器则可以保护供配电设备不受电压过高的影响。

漏电保护技术在供配电系统的安全防护中起着重要的作用。

漏电保护技术的主要目标是及时检测电流的变化，当电流超过设定值时，切断电路，以保护电气设备和人员的安全。

常见的漏电保护技术包括电流互感器和漏电保护器。

电流互感器是一种能够检测电流变化的设备，当检测到电流超过设定值时，可以切断电路。

而漏电保护器则是一种能够检测漏电情况的设备，当电流超过设定值或者出现漏电时，即刻切断电源，防止触电事故的发生。

除了以上的漏电保护技术，还有一些新兴的漏电保护技术被广泛应用。

例如，微电流差动式漏电保护器是一种新型的漏电保护技术。

供配电系统保护装置的作用在供配电系统的运行过程中，往往由于电气设备的绝缘损坏、操作维护不当以及外力破坏等缘由，造成系统故障或不正常的运行状态。

在供配电系统中最常见的故障和不正常运行状态为断线、短路、接地及过载。

为了保证供电系统的平安牢靠运行，避开过载引起的过电流或短路产生的故障电流对系统的影响，因此在供电系统中需装设不同类型的爱护装置。

爱护装置的作用是：在发生故障时自动检测出故障，快速而有选择地将故障区域从供电系统中切除，以免系统设备连续遭到破坏。

另一作用是准时发觉系统中不正常运行，如过载、欠电压等状况时，能发出报警信号，以便准时处理，保证平安牢靠地供电。

一对继电爱护装置的基本要求选择性当供电系统发生故障时，离故障点最近的爱护装置应先动作，切除故障，而供电系统的其它无故障部分连续运行，满意这一要求的动作就叫有选择性。

假如供电系统发生故障时，离故障最近的爱护装置不动作，而离故障点远的爱护装置动作，这叫失去选择性。

快速性爱护装置应尽快动作，快速切除故障。

牢靠性爱护装置在其爱护范围内发生故障时，必需牢靠动作，不应拒动作，在不该它动作的状况下就不应当误动作。

灵敏性爱护装置对其爱护区内发生故障或不正常运行状态的反应力量称为灵敏性工厂常用爱护装置的类型继电爱护用各种不同类型的继电器按肯定方式连接和组合，构成继电爱护装置。

继电爱护适用于要求供电牢靠性较高的高压供电系统中。

熔断器爱护适用于凹凸压供电系统。

由于装置简洁经济，在供电系统中广泛应用，但是它的断流力量较小、选择性差，熔体熔断后更换不便利，不能快速恢复供电，因此在要求供电牢靠性较高的场所不宜用。

低压断路器爱护又称低压自动开关爱护。

由于低压断路器带有多种脱扣器，能够进行过电流、过负载、失电压和欠电压爱护等，而且可作为掌握开关进行操作，因此在对供电牢靠性要求较高且频繁操作的低压供电系统中广泛应用。

二常用爱护继电器的类型与结构继电器是组成继电爱护装置的基本元件。

供配电系统安全管理保障制度
是指为了保障供配电系统的安全运行，确保人员和财产安全的一系列制度和措施。

下面是一些常见的供配电系统安全管理保障制度：
1. 安全制度管理：建立供配电系统安全管理制度，包括安全管理规章制度、操作规程、安全考核等，明确各级责任人和员工的安全工作职责和权限。

2. 安全培训与教育：定期进行供配电系统安全培训与教育，提升员工的安全意识和安全专业知识，确保员工具备应急处理能力和安全操作技能。

3. 安全检查与巡视：定期进行供配电系统的安全检查与巡视，发现安全隐患及时整改，确保系统的正常运行。

4. 安全设备与防护措施：确保供配电系统的安全设备完好无损，并配备必要的防护措施，如绝缘手套、防护眼镜等，确保人员在操作过程中的安全。

5. 应急预案与演练：制定供配电系统的应急预案，并进行定期演练，提升应急处理能力，确保在突发情况下能够有效应对。

6. 系统信息管理：建立供配电系统的信息管理平台，对系统运行情况、隐患排查、事故分析等信息进行管理和分析，为安全决策提供依据。

7. 故障录入与分析：对供配电系统的故障进行录入和分析，及时排除故障隐患，提升系统的可靠性和安全性。

8. 安全监控与报警：建立供配电系统的安全监控系统，对系统运行情况进行实时监控，发现异常情况及时报警，确保安全问题得到及时处理和解决。

以上是一些常见的供配电系统安全管理保障制度，具体的制度和措施可根据实际情况进行相应的调整和完善。

10KV供配电输电线路的继电保护概述随着电力系统不断发展和完善，各种新型设备不断引入，电网的运行安全和稳定性已成为电力系统日益迫切的问题。

而继电保护作为电力系统不可或缺的一种保护手段，对于电网的安全运行至关重要。

本文将围绕10KV供配电输电线路的继电保护进行介绍和探讨。

10KV供配电输电线路的基础保护10KV供配电输电线路主要包括四种基础保护：过流保护、接地保护、差动保护和跳闸保护。

过流保护过流保护是指在设备发生故障时，通过检测故障电流是否超过一定的设定值，从而实现对电力设备的保护。

在10KV供配电输电线路中，常见的过流保护有欠压保护、过流保护和地锁闭环保护等。

接地保护接地保护是通过对电力设备的接地电流进行监测，当系统出现接地故障时，及时切断故障点的电源，保护系统其他部位的正常运行。

在10KV供配电输电线路中，常见的接地保护有单个接地保护和非整定接地保护。

差动保护差动保护是指在电力系统出现故障时，通过检测设备的两端电流是否相等，以判断设备是否出现故障。

差动保护应用广泛，在10KV供配电输电线路中，常见的差动保护有线路差动保护和变压器差动保护。

跳闸保护跳闸保护是电力系统中保护装置中最基本的保护措施。

它主要是通过检测电力设备的电压、电流以及保护区段的信号，从而实现对电力设备的切断。

在10KV供配电输电线路中，常见的跳闸保护有距离保护、低压保护和分段保护等。

10KV供配电输电线路的差动保护差动保护可以实现对供配电设备进行保护，是电力系统中非常重要的一种保护手段。

在10KV供配电输电线路中，差动保护可以分为线路差动保护和变压器差动保护。

线路差动保护线路差动保护是指在10KV输电线路自助中，采用线路差动保护装置作为主要的继电保护措施，对输电线路的故障实行保护。

线路差动保护通常包括电流互感器、差动保护装置等组成。

在差动保护中，选择适当的互感器比值，对于保护的可靠性和速度都有着重要的影响。

变压器差动保护变压器差动保护是指在输电变压器的保护中，采用差动保护装置作为主要的措施，对变压器出现故障时进行保护。

2023-11-04CATALOGUE目录•低压配电系统保护概述•常规保护措施•高级保护措施•特殊应用保护要求•保护系统的选择与配置•保护系统的维护和管理01低压配电系统保护概述低压配电系统的保护措施可以有效地减少故障发生，提高系统的稳定性和可靠性，从而保证连续供电。

保护系统的目的和意义确保供电的可靠性保护系统可以防止因过载、短路等故障导致设备损坏，延长设备的使用寿命。

防止设备损坏通过保护系统，可以迅速切断故障线路，避免故障扩大，从而降低事故发生的可能性，保障工作人员和设备的安全。

维护人身安全监测线路和设备的运行状态，如电流、电压、温度等参数。

监测元件在监测到异常情况时，触发保护装置动作。

触发装置根据监测到的异常情况，执行相应的保护动作，如跳闸、切断电源等。

保护装置在发生故障时，发出报警信号，通知工作人员及时处理。

报警装置保护系统的基本组成保护系统的分类和比较按照保护装置位置分类主要包括末端保护、分支保护、总保护等。

比较不同保护系统的优缺点针对不同的低压配电系统，选择合适的保护系统可以更好地满足系统的保护要求。

按照保护功能分类主要包括短路保护、过载保护、欠压保护、接地保护等。

02常规保护措施过载保护是低压配电系统中非常重要的保护措施，它的主要功能是防止线路过载，从而避免线路过热、损坏甚至引发火灾。

总结词过载保护的实现方式通常是通过热继电器、熔断器或者断路器等设备来实现。

当线路的电流超过设备的承载能力时，这些设备会触发保护机制，切断电流，以防止线路过载。

详细描述过载保护总结词短路保护是低压配电系统中至关重要的保护措施，其主要功能是在线路发生短路时迅速切断电流，以避免设备损坏和火灾事故。

详细描述短路保护的实现通常依赖于熔断器、断路器等设备。

当线路中出现短路故障时，这些设备会在极短的时间内切断电流，从而防止故障扩大，保护设备和人身安全。

短路保护总结词欠压保护是低压配电系统中的一种保护措施，其主要功能是防止线路电压过低，从而避免因电压不足导致的设备无法正常运转和损坏。

供配电系统安全管理保障制度1、所有电气工作人员，必须按规定考核合格后，方准上岗，上岗时应穿戴和使用防护用品、用具等进行操作。

维修电器设备和线路时，应由电气工作人员进行，其余人员，严禁操作。

2、电气工作人员在停电线路上工作时，应采取验电、接地线等安全措施，工作完毕后，应及时将地线拆除，方可通电。

3.接地线应采用并联方式，禁止将各电气设备的接地线串联接地。

4、电气工作人员在电源线路上断电作业时，该线路的电源开关把手，必须加锁或设专人看护，并悬挂警示牌。

5、所有电气设备、线路必须设有可靠的避雷、接地装置，并定期进行全面检查和监测，一旦发现不合格的，必须及时更换和修复。

6、所有电气设备和装置的金属柜架或外壳、电缆和金属包皮、互感器的二次绕阻，必须进行保护接地。

7、移动式电气设备，应使用矿用橡套电缆。

绝缘损坏的橡套电缆，须经修理、试验合格后，方准使用。

在长度____米的范围内，橡套电缆接头不宜超过____个，超过____个时，必须予以报废。

8、电气设备可能被人触及的裸露带电部分，必须设置保护罩或遮拦及警示标志。

带电的导线、设备、变压器、开关附近，不得有损坏电气绝缘或引起电气火灾的热源。

在带电设备周围，不得使用钢卷尺和带金属丝的线尺。

熔断器、熔丝、熔片、热继电器等保险装置，使用前必须进行核对，严禁任意更换代用。

9、供电室必须设置独立的避雷系统，并做好防火、防潮及防止小动物窜入带电部位的安全措施。

供电室的门必须向外开，窗户必须设置金属网栅，四周必须设置围墙或栅栏。

严禁闲杂人员进入。

10、线路跳闸后，不准强行送电，须先查明原因，排除故障后，方可送电。

联系或办理停、送电时，必须使用工作联系单。

停电作业时，必须进行验电、挂地线、挂警示牌，并将工作牌交给作业人员。

送电时，作业人员交还工作牌后，经工作人员在工作联系单上签字确认后，方可送电。

11、矿区所有夜间作业点及危险点，必须设置足够的照明设施。

供配电系统安全管理保障制度（2）是指针对供配电系统，通过制定一系列的规章制度和管理措施，确保供配电系统能够安全运行，保障供电安全。
