《供电系统继电保护》课件

《供电系统继电保护》课件

电流保护
电流保护是常见的继电保护装置，主要用于保护电流过载 或短路故障。其优点是结构简单、动作可靠，适用于较简 单的供电系统。
电压保护
电压保护主要用于保护电压异常或失压故障。其优点是能 够适应各种不同的电压情况，但动作速度较慢，适用于对 电压稳定性要求较高的场合。
距离保护
距离保护是根据故障点到保护装置的距离来判断是否发生 故障的装置。其优点是能够区分故障点距离的远近，适用 于长距离输电线路的保护。
01
02
03
04
按被保护对象分类
可分为发电机保护、变压器保 护、输电线路保护等。
按保护原理分类
可分为电流保护、电压保护、 距离保护、方向保护等。
按装置结构分类
可分为电磁型、晶体管型、集 成电路型、微机型等。
按动作原理分类
可分为过电流保护、低电压保 护、过电压保护等。
各类继电保护装置的特点与适用范围
继电保护装置的构成与分类
继电保护装置的构成
01
02
03
测量部分
用于测量被保护元件的电 气参数，并与给定的整定 值进行比较，判断是否发 生故障。
逻辑部分
根据测量部分的输出结果 ，经过逻辑运算后决定是 否发出跳闸或报警信号。
执行部分
根据逻辑部分的输出结果 ，执行相应的动作，如跳 闸、报警等。
继电保护装置的分类
输电线路的继电保护配置与整定
定时限过流保护
按照躲过线路最大负荷电流的原则进 行整定。
反时限过流保护
按照躲过用户最大负荷电流的原则进 行整定。
变压器的继电保护配置与整定
01
配置
02
瓦斯保护
03
差动保护
变压器的继电保护配置与整定

电力系统继电保护PPT课件

电力系统继电保护PPT课件

4.电磁式中间继电器
动静触点
文字符号： KM
图形符号：
I>
测量线圈
电磁线圈 及Leabharlann 磁铁电磁式中间继电器实物图片
2021/3/22
动作 触点
常开 触点
常闭 触点
4.电磁式中间继电器
1.特点：
① 触点容量大，可直接作 用于断路器跳闸；
② 触点数目多,可实现时间 继电器难以实现的延时 。
2.结构：吸引衔铁式。 3.文字符号：KM。
3.两相一继电器电流差接线
2021/3/22
IKA Ia Ic
3.两相一继电器电流差接线（续）
3 ......K (3)
KW
I kA I2
2 1
........K
(2) AC
........K
(2) AB
2021/3/22
1
........K
(2) BC
图7－18两相一继电器式接线
不同相间短路的相量分析 （a）三相短路；（b）A、C两相短路；
2021/3/22
Kw
I KA I2
Ⅱ、保护装置的接线方式（续）
1、三相三继电器完全星形接线方式
接线系数KW：
2021/3/22
KW
I kA I2
1
Ⅱ、保护装置的接线方式（续）
2.两相两继电器不完全星形接线方式
接线系数KW：
2021/3/22
KW
I kA I2
1
2.两相两继电器不完全星形接线方式(续) 在6～35kV小电流接地系 统中得到了广泛的应用
反应故障参数增大而动作的保护：
保 护 区 末 端 金 属 性 短 路 时 故 障 参 数 的 最 小 计 算 值

第七供配电系统的继电保护剖析

第七供配电系统的继电保护剖析
利用上述物理量故障时与正常时的差别，可构成各种不同工 作原理的继电保护装置。如： （1）电流保护：定时限过流保护、电流速断保护、零序电流保 护； （2）电压保护：欠压、失压及过压保护 （3）方向保护：方向过电流保护 （4）电压与电流比值保护：距离保护 （5）输入电流与输出电流之差：变压器横差、纵差保护。
▪保护整定时，取KW＝ 3 ▪灵敏度校验时，取KW＝1 可反应各种相间短路，但接线系数随短路种类不同而不同， 保护灵敏度也不同。
主要用于10KV及以下电压等级和高压电动机的保护。
2020/11/10
第七章 供配电系统的继电保护
15
工厂供电
三种接线方式性能比较三相三 继电器源自可靠性灵 敏性最好
两相两 继电器
Kre
I re.KA Iop.KA 释放值
吸合值
显然：过量继电器的返回系数小于1； 电磁式电流继电器的返回系数通常为0.85。
2020/11/10
第七章 供配电系统的继电保护
19
工厂供电
（3）动作电流的调节
①细调：改变调整杆6的位置来改变弹簧的反作用力，可实现 力矩的平滑调节。
②粗调：改变继电器线圈的连接。当线圈由串联改为并联时， 相当与线圈闸数减少一半，由于继电器动作所需的电磁力是一 定的，即所需磁动势一定，因此其动作电流增大一倍，反之， 则减小一倍，可进行级进调节。
其返回系数Kre大于1，通常为1.25。
2020/11/10
第七章 供配电系统的继电保护
21
工厂供电
3.电磁式时间继电器--保护装置可得到需要的延时 （1）文字符号：KT
从得到输入信号（线圈的通电或断电）开始，到产生相应的 输出信号（触点闭合和断开），有一个符合一定准确度的延时 过程的继电器。

供配电系统继电保护方案分析报告PPT课件( 47页)

供配电系统继电保护方案分析报告PPT课件( 47页)

6.1 继电保护的基本知识 第6章继电保护
继电保护的基本工作原理
● 利用短路故障后系统参数变化，构成不同原理的继电保护：
◆电流增大
电流保护
◆电压降低
欠电压保护
◆线路始端测量阻抗减小
阻抗保护（距离保护）
◆电流电压之间相位角变化
…
● 继电保护装置原理结构
方向过电流保护
输入信号
测量部分
逻辑部分
执行部分
输出信号
Ik.max
Krel为可靠系数，对DL型继电器，取1.2~1.3；对GL型继电器，取1.4~1.5。
6.2 电力线路的继电保护 第6章继电保护
电流速断保护
电流速断保护的“死区”及其弥补
KA1
×
QF 1
WL1
KA2
×
QF2
WL2
Ik
“死区”
I qb
“死区”弥补：速断保护+带时限保护
6.2 电力线路的继电保护 第6章继电保护
能力。
“灵敏性”通常用灵敏系数Sp来衡量。Sp愈大，灵敏性愈高，愈能
反应轻微故障。
6.1 继电保护的基本知识 第6章继电保护
继电保护的任务
◆过电流保护装置的灵敏系数
2
k2
G
k1
1
保护范围末端
最小运行方式
短路电流值
SP

I k .min IOP.1
两相短路

保护装置动作电流值（
一次）
提醒：P81熔断器的灵敏度系数Sp；P79断路器的灵敏度系数Sp。
6.2 电力线路的继电保护 第6章继电保护
信号、减负荷或延时跳闸。
◆能与供配电系统的自动装置如自动重合闸装置（ARD）、备用电源自动投入装

供配电系统的继电保护PPT课件

供配电系统的继电保护PPT课件

图7-17 两相一继电器式结线图
为了表征继电器电流 IKA 与电流互感器二次电流I2 间的关系，特引入一个结线系数
KW
Kw

I KA I2
（7-3）
两相两继电器式结线属相电流结线，Kw 1，即保护灵敏度都相同。
7.2 高压配电电网的继电保护
2、 两相一继电器式结线 (见图7-17) 这种结线，又称两相电流差结线，或两相交
IL.max ——线路的最大负荷电流(含尖峰电流)，可取为(1.5～3) ，I30 I30 为线路的计算电流。
（3） 动作时间整定
为了保证前后级保护装置动作时间的选择性，过电流保护装置的动作时间 （也称动作时限），应按“阶梯原则”进行整定，也就是在后一级保护装置所保 护的线路首端（如图6-20a中的k点）发生三相短路时，前一级保护的动作时间

I re I op
表示，
对于过量继电器，返回系数总是小于1的(欠量继电器则大于1)，返回系数越接
近于1，说明继电器越灵敏，如果返回系数过低，可能使保护装置误动作。
DL-10系列继电器的返回系数一般不小于0.8。
DL-10系列电磁式继电器的电流时间特性如图7-5所示
只要通入继电器的电流超过某一预先整定的数值时，它就能动作，动作时限是固
7.2 高压配电电网的继电保护
7.2.1 概述 高压线路的相间短路保护，主要采用带时限的过电流保护和瞬时动作的电流 速断保护，动作于断路器的跳闸机构，使断路器跳闸，切除短路故障部分。
单相接地保护：(1)绝缘监视装置，装设在变配电所的高压母线上，动作于信号。
(2)有选择性的单相接地保护(零序电流保护)，亦动作于信号，但当危及人身和 设备安全时，则应动作于跳闸。
的电流，如图7-18c所示。

继电保护汇报ppt

继电保护汇报ppt

1、选择性 2、速动性
3、灵敏性
4、可靠性
1、选择性
短路点 K1 K2 K3
短路电流 1～4 1～5 1～6
主保护 跳 1、2 跳 5 跳 6
后备 / 跳 1、3 跳 5
2、速动性（迅速性）
3、 灵敏性
K lm
4、可靠性
1、 继电器特性
工作特性： （a）动作特性：I r I op ，过电流继电器动作（触点闭合）
五、电力系统继电保护仿真计划
• • • • • • • • • • • 1、单侧电源的电流保护（三段） 2、双侧电源的电流保护（带方向） 3、中性点直接接地系统的保护（零序及方向） 4、中性点不直接接地系统的保护 5、电网距离保护（阻抗保护） 6、输电线纵联保护 7、自动重合闸 8、变压器差动保护 9、变压器相间短路 10、变压器接地短路 11、发电机保护
电力系统继电 保护
一、电力系统继电保护的作用 二、基本原理和保护装置的组成
三、对继电保护的基本要求
四、单侧电源网络的电流保护 五、电力系统继电保护仿真计划
一、电力系统继电保护的作用
如何区分正常运行和故障或不正常运行状态？
二、基本原理和保护装置的组成
继电保护的接线简图
三、对继电保护的基本要求
c.电流速断保护的保护范围：
ቤተ መጻሕፍቲ ባይዱ
（2）限时电流速断保护（电流Ⅱ段）
a.定义：能够以较小的时限切除全线路范围以内的故障。 b.特点：保护线路的全长；具有较小的动作时限。 c.工作原理：
以限时电流速断保护2为例。 由于要求保护本线路全长，则保护范围必然延伸到下一线路出口。 为了保证选择性，需带时限。比下一线路电流速断保护高t。
I r I re ，过电流继电器返回（触点打开） （b）返回特性：

继电保护课件ppt

继电保护课件
• 继电保护概述 • 继电保护装置 • 继电保护的配置与整定 • 继电保护技术的发展趋势 • 继电保护的故障处理与维护
01
继电保护概述
定义与作用
定义
继电保护是电力系统中的一种重 要保护装置，用于检测和切除电 力系统中的故障，保障电力系统 的安全稳定运行。
作用
继电保护能够快速、准确地检测 和切除故障，防止事故扩大，减 小停电范围，提高电力系统的稳 定性和可靠性。
决策支持
基于大数据技术的决策支持系统可以为电网的运行和管理 提供科学、准确的决策依据，提高电网的管理水平和运营 效率。
05
继电保护的故障处理与维护
继电保护故障的分类与处理方法
故障分类
根据故障的性质和发生部位，继电保 护故障可分为电源故障、线路故障和 元件故障等。
处理方法
针对不同类型的故障，应采取相应的 处理方法，如更换故障元件、修复损 坏线路或调整电源等。
执行元件
根据逻辑元件的指令，执 行相应的动作，如跳闸或 重合闸。
继电保护装置的原理
电流保护
基于电流的变化，当电流 超过设定值时，继电保护 装置动作，切除故障。
电压保护
基于电压的变化，当电压 低于或高于设定值时，继 电保护装置动作，切除故 障。
距离保护
基于阻抗的变化，当阻抗 超过设定值时，继电保护 装置动作，切除故障。
继电保护的原理
基于电流、电压、阻抗等电气量的变化，通过比较、逻辑运算等手段判断是否发生 故障。
利用故障时电气量的特征，如电流增大、电压降低等，通过比较和判别来检测故障 。
通过设置不同的保护区域和保护类型，实现选择性、速动性、灵敏性和可靠性等要 求。
继电保护的分类

继电保护课件PPT

确定线路两侧电流参考正方向：母线→线路（如绿色箭头）
基本原理的总结 电流 I ： 故障时增大 - 过电流保护 正常状态时 两侧电流相位相同 内部故障时 两侧电流相位相反 －差动保护 电压U ：故障时降低 －低电压保护 阻抗Z ：Z模值减小 －阻抗（距离）保护 非电气量：温度升高 － 瓦斯保护
各种硬件继电保护的特点：
电磁型继电保护（现在已很少应用）
微机型继电保护（现在被大量应用）
过电流保护原理，1901年电流差动保护原理，1908年方向性电流保护，1910年距离保护，1920年高频保护，1927年行波保护，1950年工频变化量保护，1980年，由我国专家提出。
继电保护硬件装置不断变化，但保护原理不变。
需要根据电力系统和负荷的具体情况，对这4个方面的要求适当地予以协调。
四、继电保护的发展简史
1、继电保护硬件发展
第一代静态保护
第二代静态保护
电磁型机电型
晶体管型保护
集成电路型保护
第三代静态保护
1901年发明
70年代
80年代后
微机保护
1960年发明
1970年发明
1972年发明90后大量应用
“四性”之间的关系：矛盾、统一
经济性考虑： 选择并配置继电保护装置时，应考虑经济条件，按被保护元件在电力系统中的地位和作用来确定保护方式。 对于重要的系统元件，如果选用简单价廉的保护装置，由于技术性能不佳，出现拒动或误动所带来的损失是惊人的。而对较为次要的数量很多的电气元件，则不应装设过于复杂昂贵的保护装置。
短路点
短路电流
主保护
远后备
近后备
K2
1 ～ 5
跳 5
跳 1、3
跳 2、4
K3

电力系统继电保护行业分析研究报告PPT范文

电力系统继电保护行业信息化备受 用户青睐。B企业利用互联网，通 过信息化的打造，融合电力系统继 电保护行业特性，提高了用户体 验，给用户带来诸多的便利。这将 是未来行业发展的必然趋势。
中国电力系统继电保护行业存在的问题分析
7
平台管理水平落后
没有解决电力系统继电保护生产商和 消费者之间的天然矛盾。
行业分析
1.2亿
客户人群规模
500亿
市场规模
13
电力系统继电保护行业市场 电分力析系统继电保护行业的覆盖
人群规模大、服务及服务用户 占比高、市场规模庞大、市场 销量紧缺、服务用量激增、复 合增长率奇高，市场规模及需 求非常大。
600万
用量分 析
130%
年复合增长率
电力系统继电保护行业研究报告##2020年电力系统继电保护行业分析报告ppt电力系统继电保护市场调研报告电力系统继电
2000
20.00%
0
0.00%
2012 2013 2014 2015 2016 2017 2018 2019E
市场规模（亿元）
同比增长率
行业现状分析
电力系统继电保护行业的现状， 主要从电力系统继电保护行业存 在的问题、痛点入手，提出解决 方案和行业应用前景分析。
中国电力系统继电保护行业处于初级阶段，资源整合盈利亟待突破 5
60.00%
量等方面的行情分析
4000
40.00%
行业财务能力分析
电力系统继电保护行业的财务能 力分析，主要包括相关企业在电 力系统继电保护行业的盈利能力、 偿债能力、运营能力等方面的分 析
行业产销情况
电力系统继电保护行业产销 情况，主要包括电力系统继 电保护的生产、销售、产销 等各个环节的详细情况分析

供配电系统继电保护方案分析报告(ppt 47页)行业)PPT共49页


•
29、在一切能够接受法律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
ห้องสมุดไป่ตู้
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
(ppt 47页)行业）
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
供配电系统继电保护方案分析报告
•
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——博 莱索
•
27、法律如果不讲道理，即使延续时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
➢ 微机型继电器：以微处理器为核心组成的新型继电保护装置。与传统的继电 保护装置相比，具有可靠性高、功能齐全、调试维护方便、性能价格比高等 优点。微机型继电保护装置已成为电力系统继电保护的更新换代产品，在中 大型用户供配电系统中也具有广阔的应用前景。
备注：本章主要介绍机电型继电器
6.1 继电保护的基本知识 第6章继电保护

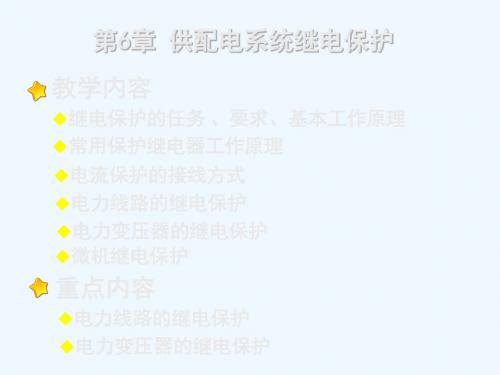

第6章 供配电系统继电保护
教学内容
◆继电保护的任务 、要求、基本工作原理 ◆常用保护继电器工作原理 ◆电流保护的接线方式 ◆电力线路的继电保护 ◆电力变压器的继电保护 ◆微机继电保护
重点内容
◆电力线路的继电保护 ◆电力变压器的继电保护
第6章 供配电系统继电保护
教学目标
◆掌握继电保护的任务 、要求、基本工作原理 ◆熟悉常用保护继电器工作原理 ◆熟悉电流保护的接线方式 ◆掌握电力线路的继电保护组成、原理、整定计算 ◆掌握变压器的继电保护组成、原理、整定计算 ◆了解微机继电保护组成及原理
常用保护继电器
电流继电器
KA
◆电磁式电流继电器
I>
状态
1
Kre
I re I op
1
过量继电器
i
I re IOP
①由于机械阻力的存在，K re小于1，0.8--0.85 ②通过改变弹簧的反作用力矩或两个电流线圈的串并
联可调节IOP ③它是瞬时动作，…………………..p135
DL-20C系列
6.1 继电保护的基本知识 第6章继电保护
6.1 继电保护的基本知识 第6章继电保护
常用保护继电器
◆ 继电器：一种在其输入的物理量（电量或非电量）达到规定值时，其电气输出电路
被接通（导通）或分断（阻断、关断）的自动电器。
◆保护继电器的分类
■按在继电保护装置电路中的功能分 ➢ 测量继电器：继电保护装置的第一级，用来反应被保护元件的特性量变化属于主继 电器或起动继电器。 ➢ 有或无继电器 ：按电气量是否在其工作范围内或者为零时而动作，用来实现特定 的逻辑功能，属辅助继电器。包括时间继电器、中间继电器、信号继电器
常用保护继电器电流继电器源自◆感应式电流继电器GL-10、20 nqb=2-8
KA
t
I>
“反时限特性”
I OP
Iqb 速断电流
I
速断电流倍数： nqb
I qb I op
6.1 继电保护的基本知识 第6章继电保护
常用保护继电器
电压继电器
KV
◆电磁式电压继电器的结构和原理，与电磁
式电流继电器类似，只是电压继电器的线圈
信号、减负荷或延时跳闸。
◆能与供配电系统的自动装置如自动重合闸装置（ARD）、备用电源自动投入装
置（APD）等配合，以进一步提高系统运行的可靠性。
第6章继电保护
6.1 继电保护的基本知识
对继电保护的要求
k点发生短路，何处继 电保护装置动作？
◆选择性
G3
2
k
1
2
◆可靠性：不拒动，不误动。 ◆速动性：防止故障扩大，减轻危害，提高运行稳定性。
第6章 供配电系统继电保护
学时安排及作业布置
学时安排：6～8学时 作业布置：6-1、2、3、4
6.1 继电保护的基本知识 第6章继电保护
继电保护的任务
● 系统运行过程中，不可避免地会发生一些故障或处于不正常运行状态。 ● 最常见的故障是各种形式的短路。 ●不正常运行状态主要有过负荷、设备温度升高等。
■按其反应的物理量分 ➢ 电流继电器、电压继电器、功率继电器、气体继电器等 ■按其反应的数量变化分 ➢ 过量继电器：过电流继电器 ➢ 欠量继电器：欠电压继电器
6.1 继电保护的基本知识 第6章继电保护
常用保护继电器
◆保护继电器的分类
■按组成元件分
➢ 机电型继电器：按结构原理还可以分为电磁式、感应式等继电器。具有简单 可靠、便于维修等特点，我国中小型用户供配电系统中现仍普遍应用。
◆灵敏性：表征保护装置对其保护区内故障和不正常工作状态的反应
能力。
“灵敏性”通常用灵敏系数Sp来衡量。Sp愈大，灵敏性愈高，愈能反
应轻微故障。
6.1 继电保护的基本知识 第6章继电保护
继电保护的任务
◆过电流保护装置的灵敏系数
2
k2
G
k1
1
保护范围末端
最小运行方式 短路电流值
SP
I k .min IOP .1
●故障或不正常运行状态若不及时处理或处理不当，就可能引发事故。 ●为保证系统安全可靠运行，各主要电气设备和线路必须装设保护装置。
继电保护基本任务
◆当发生故障时，自动、迅速、有选择性地将故障元件从供配电系统中切除，使
故障元件损坏程度减至最轻，并保证最大限度迅速恢复无故障部分的正常运行。
◆反映不正常工作状态，根据运行维护的具体条件和设备的承受能力，发出警报
◆电流电压之间相位角变化
…
● 继电保护装置原理结构
方向过电流保护
输入信号
测量部分
逻辑部分
执行部分
输出信号
测量被保护对象 电气量（如电流、 电压），与整定值 比较，输出比较结 果。
进行逻辑判断， 确定是否该使断 根据逻辑部分传送的 路器动作或发出 信号，执行如跳闸、 信号，并将命令 发出信号等操作。 传给执行部分
两相短路
保护装置动作电流值（ 一次）
提醒：P81熔断器的灵敏度系数Sp；P79断路器的灵敏度系数Sp。
6.1 继电保护的基本知识 第6章继电保护
继电保护的基本工作原理
● 利用短路故障后系统参数变化，构成不同原理的继电保护：
◆电流增大
电流保护
◆电压降低
欠电压保护
◆线路始端测量阻抗减小
阻抗保护（距离保护）
➢ 电子型继电器：用电子电路构成的继电器，属无触点静态继电器。具有动作 灵敏、体积小、能耗低、耐震动、无机械惯性、寿命长等一系列优点，但也 存在抗干扰能力比机电型继电器低、元件的质量及性能不够稳定等缺点。随 着电子技术的进一步发展和静态继电器保护技术的不断完善，它将在中小型 用户供配电系统中逐步得到推广应用。
U>
为电压线圈，且多作成低电压（欠电压）继
电器。低电压继电器是在低于某一电压时动
作，显然，其返回系数＞1，一般为1.25。
时间继电器
DY-
◆用来使保护装置获得所要求的延时（时限）。
KT
DS-38
6.1 继电保护的基本知识
常用保护继电器
信号继电器
◆电磁式信号继电器在继电保护装置中用来发出
指示信号，有电流型和电压型两种。主要由电磁 元件、信号牌和触点构成。当继电器线圈通电时， 电磁元件中的衔铁动作而使信号牌掉下，显示动 作信号，同时使动静触点接通，接通外部信号回 路。电磁式时间继电器动作后不能自动复位，需 要手动复位。
