题目:专用镗床夹具设计班级:姓名:专业:机械设计指导教师:答辩日期:专用镗床夹具设计摘要机床夹具是机械加工工艺系统的重要组成部分,是机械制造中的一项重要工艺装备。
机床夹具在机械加工中起着重要的作用,它直接影响机械加工的质量、生产率和生产成本以及工人的劳动强度等。
因此机床夹具设计是机械加工工艺准备中的一项重要工作。
在专用夹具的设计中,根据设计任务主要就连杆、泵体的装用镗床夹具进行了设计,完成了对夹具用的定位件、导向件对刀件、导引件等夹具中用到的零件的设计,并用Soidworks进行了三维建模。
夹具的设计,根据所设计出的工件外形及加工要求,设计出合适的夹具。
考虑到泵体的外形较大,故应在选用夹具的定位件时使用支承板,而连杆的工件尺寸较小,但加工精度要高。
本文设计的夹具,基本上可以满足工程需要,本文使用的设计方法,也可为同类夹具的设计提供参考。
关键词:镗床夹具;Solid Works;专用夹具;泵体;连杆Design of Special Boring FixtureAbstractTool fixture machining process is an important component of the system is an important mechanical manufacturing technology and equipment. Tool fixture in machining plays an important role, which directly affect machining quality, productivity and production costs and labor intensity and so on. Therefore, the design of jigs and fixtures machining process is an important work in preparation.Dedicated fixture design, based mainly on the connecting rod design task, the pump's installation jig boring machine has been designed with complete fixture with the positioning of parts, pieces of guidance documents on the knife, guidance documents and other parts used in fixtures design, and conducted a three-dimensional modeling with Soidworks. Fixture design, based on the design of the workpiece shape and processing requirements, design a suitable fixture. Taking into account the shape of a larger pump, it should be in the selection of the positioning fixture used parts bearing plates, and connecting rod workpiece size smaller, but higher precision.This fixture was designed to basically meet the engineering needs of the design used in this method can also be designed for similar reference fixture.Key Words:boring fixture;Solid Works;special fixtures;pμmp;link目录摘要 (i)Abstract........................................................... i i 主要符号表 .. (i)1 绪论 (1)1.1研究的目的及意义 (1)1.2国内外的发展及研究状况 (1)1.3本课题研究的内容 (2)1.3.1研究内容 (2)1.3.2研究意义 (3)2 镗床夹具设计的基本理论 (4)2.1夹具设计基本过程 (4)2.2镗床夹具的基本组成与设计特点 (4)2.2.1镗床夹具的设计要点 (5)2.2.2镗床类夹具主要技术条件 (7)2.2.3镗床规格和主要联系尺寸 (8)2.2.4镗床类典型刀具 (9)2.3镗孔加工主要特点 (9)2.4连杆、泵体工件的典型结构 (10)2.4.1 连杆的零件结构分析 (10)2.4.2 泵体零件结构分析 (11)2.5镗床夹具的典型结构分析 (11)2.6工件在夹具中的定位 (12)3精镗连杆小头孔夹具设计 (13)3.1设计任务 (13)3.1.1连杆工艺分析 (13)3.1.2连杆的技术要求 (13)3.2确定各表面的加工方案 (14)3.2.1加工方案的拟定 (14)3.2.2最优方案的确定 (14)3.3连杆各工序加工余量和毛坯尺寸的确定 (14)3.3.1毛坯的工艺要求 (14)3.3.2连杆的加工余量及毛坯尺寸的确定 (15)3.4连杆的夹具设计 (18)3.4.1定位基准的选择 (18)3.4.2误差分析 (19)3.4.3夹具使用操作简介 (19)3.5夹具结构设计 (19)3.6夹紧机构设计 (21)3.7夹具装配图 (22)4精镗连杆大头孔夹具 (23)4.1设计任务 (23)4.1.1连杆工艺分析 (23)4.1.2连杆的技术要求 (24)4.2确定各表面的加工方案 (24)4.2.1加工方案的拟定 (24)4.2.2最优方案的确定 (25)4.3连杆各工序加工余量和毛坯尺寸的确定 (25)4.3.1毛坯的工艺要求 (25)4.3.2连杆的加工余量及毛坯尺寸的确定 (25)4.4连杆的夹具设计 (28)4.4.1定位基准的选择 (28)4.4.2切削力和夹紧力的计算 (29)4.4.3.零件加工工艺过程 (30)4.5夹具结构设计 (30)4.5.1定位设计 (30)4.6其它元件设计 (31)4.7夹具装配图 (31)5镗泵体两相垂直孔夹具 (32)5.1设计任务 (32)5.1.1泵体工艺分析 (32)5.1.2泵体的技术要求 (33)5.2确定各表面的加工方案 (33)5.2.1加工方案的拟定 (33)5.3泵体各工序加工余量和毛坯尺寸的确定 (33)5.3.1毛坯的工艺要求 (33)5.3.2镗泵体两孔的加工余量及毛坯尺寸的确定 (33)5.4泵体的夹具设计 (35)5.4.1定位基准的选择 (35)5.4.2误差分析 (35)5.4.3夹具使用操作简介 (36)5.5夹具结构设计 (36)5.6夹紧机构设计 (36)5.7其它元件设计 (39)5.8夹具装配图 (40)6总结 (41)参考文献 (42)致谢 (44)毕业设计(论文)知识产权声明 (45)毕业设计(论文)独创性声明 (46)主要符号表F主切削力cF进给力pF进给力fP切削功率cv切削速度f进给量γ刀具前脚0α刀具后角0k主偏角γ'k副偏角γλ刃倾角sα被吃刀量p1 绪论1.1研究的目的及意义机床夹具是机械加工工艺系统的重要组成部分,是机械制造中的一项重要工艺装备。

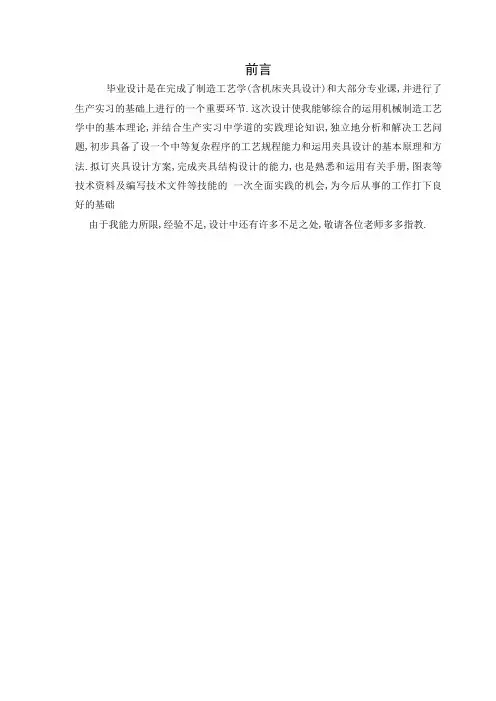

前言毕业设计是在完成了制造工艺学(含机床夹具设计)和大部分专业课,并进行了 生产实习的基础上进行的一个重要环节.这次设计使我能够综合的运用机械制造工艺 学中的基本理论,并结合生产实习中学道的实践理论知识,独立地分析和解决工艺问 题,初步具备了设一个中等复杂程序的工艺规程能力和运用夹具设计的基本原理和方 法.拟订夹具设计方案,完成夹具结构设计的能力,也是熟悉和运用有关手册,图表等 技术资料及编写技术文件等技能的 一次全面实践的机会,为今后从事的工作打下良 好的基础由于我能力所限,经验不足,设计中还有许多不足之处,敬请各位老师多多指教.第一章 零件的分析1.1 零件的工艺分析由图可知,零件的材料为 HT20-40,该材料总的来说比具有同类型基体的灰口铸铁或可锻铸铁具有更高的机械性能,特别是球墨铸铁的拉伸屈服极限是较高的,这是其宝贵的性能,球墨铸铁也具有灰口铸铁的许多优点,(如铸造性好、减磨性好、切削加工性好,缺口敏感性……等)并且某些性能优于灰口铸铁或锻钢。
如疲劳强度比灰口铸铁大0.5-1倍以上,而与中碳钢相近,耐磨性比灰口铸铁好,而大大优于表面淬火钢。
在经济方面则比钢显著优越。
此外,球墨铸铁还比普通灰口铸铁有较好的热处理工艺性,钢的各种热处理到达都能适用于球墨铸铁,并能获得显著效果。
该零件的主要加工为:溜板上的孔45H9、φ42H9、φ56mm、φ70mm和台阶面。
1.2 零件的安装过程先将工件下平面 A 置于镗床工作台上,再将镗模放在工件 H 面上,挪正相对位置后,将两定位销 4 分别插入工件两定位孔φ62H7 中。
拧紧四个螺钉 9,使镗此时必须检查两定位销4在孔φ62H7和φ62H7的槽中能否轻轻 模固定于工件上,转动,如果任何一定位销不能转动,说明工件安装时移位,必须重新调整。
工件安装后,需找正镗模支架上的校正面 G,使其与镗床主轴平行,再用压板将工件固定在回转工作台上。
由于工件同轴上的四孔间距较大,为缩短镗杆长度,采用调头镗铰的方式加工。
设计简介
镗床夹具概念及其特点
镗床夹具概念
镗床夹具又称镗模,主要用来加工箱体类或支座类工件上的孔及孔系。
镗床夹具的特点
(1)设有镗套,以引导镗杆进行镗孔。
(2)可以加工出有较高精度要求的孔或孔系。
1—支架 2—镗套
3、4—定位板 5、8—压板 6—夹紧螺钉
7—可调支承钉 9—镗刀杆 10—浮动接头
镗床夹具(镗模)
引导镗刀,加强刀具刚度,保证所加工的
孔和工件其它表面准确的相对位置
用于安装镗套,并保证镗套在镗模上的正
确位置。
定位元件使工件在夹具中占据正确的位置。
夹紧装置
将夹具上的所有组成部分,联接成为一个
整体的基础件。
镗模底座
(夹具体)
镗模支架
镗 套
将工件压紧夹牢,保证工件在加工过程中
受到外力作用时不离开已占据的正确位置。
1.单支承镗模
这类镗模只有一个导向支承,镗杆与主轴采用固定连接。
主轴的回转精度将影响镗孔的精度。
2.双支承镗模
双支承镗模有两个引导镗杆的镗模支架,镗杆的位置精度由镗模保证,不受机床主轴精度的影响。
经常用于镗削孔径较大,加工精度高,换刀不方便的场合。
双支承镗
模
3.无支承镗模
这类镗模只设计定位装置、加紧装置和夹具体。
应用于刚性好,精度高得金刚镗床、坐标镗床、数控机床和加工中心上镗孔。
专用镗床夹具毕业设计专用镗床夹具毕业设计在现代制造业中,夹具是一种非常重要的工具。
它们被广泛应用于各种加工过程中,以保证工件的固定和稳定,提高加工精度和效率。
而专用镗床夹具作为一种特殊的夹具,具有独特的设计和功能,被广泛应用于镗床加工中。
专用镗床夹具的设计需要考虑多个因素,包括工件形状、尺寸、材料以及加工要求等。
首先,设计师需要了解工件的几何形状和尺寸,以确定夹具的结构和尺寸。
其次,设计师需要考虑工件的材料特性,选择合适的夹具材料和加工方式,以确保夹具的刚性和稳定性。
最后,设计师还需要根据加工要求确定夹具的功能和特点,例如夹紧力、定位精度、换刀方便等。
在专用镗床夹具的设计中,夹紧力是一个非常重要的因素。
夹紧力的大小直接影响到工件的稳定性和加工精度。
设计师需要根据工件的材料和形状,选择合适的夹紧方式和夹紧力大小。
例如,对于圆柱形工件,常用的夹紧方式包括机械夹紧、液压夹紧和气动夹紧等。
不同的夹紧方式具有不同的特点和适用范围,设计师需要根据具体情况进行选择。
除了夹紧力外,定位精度也是专用镗床夹具设计中需要考虑的因素之一。
定位精度的大小决定了工件在夹具中的位置和姿态,直接影响到加工精度。
设计师需要根据工件的形状和加工要求,选择合适的定位方式和定位精度。
例如,对于对称工件,常用的定位方式包括圆心定位、端面定位和平面定位等。
不同的定位方式具有不同的定位精度和适用范围,设计师需要根据具体情况进行选择。
此外,换刀方便也是专用镗床夹具设计中需要考虑的因素之一。
在镗床加工中,由于刀具的磨损和加工要求的变化,需要经常更换刀具。
设计师需要设计夹具的结构和调整机构,以便快速、方便地更换刀具。
例如,可以采用快速换刀装置和刀具调整装置等,以提高换刀效率和精度。
综上所述,专用镗床夹具的设计需要考虑多个因素,包括夹紧力、定位精度和换刀方便等。
设计师需要根据工件的形状、尺寸、材料和加工要求等,选择合适的夹具结构和功能,以确保加工精度和效率。
江南大学机械制造技术基础课程设计说明书题目:设计CA6140车床后托架的机械加工工艺规程及相关工序的专用夹具内容:1.零件图1张2. 毛坯图1张3. 机械加工工艺过程综合卡片1张4. 夹具装配图1张5. 夹具体零件图1张6. 课程设计说明书1份设计者:班级学号:指导教师:2012年7月1号目录1CA6140机床后托架加工工艺———————————————2 1.1CA6140机床后托架的作用————————————————————2 1.2CA6140机床后托架的工艺分析及生产类型的确定——————————2 1.3选择毛坯———————————————————————————31.3.1选择毛坯——————————————————————————31.3.2 毛坯的结构确定——————————————————————3 1.4 选择加工方法,制定工艺路线——————————————————41.4.1 平面的加工方法——————————————————————41.4.2孔的加工方法————————————————————————41.4.3 确定定位基准———————————————————————41.4.4工艺路线的拟定———————————————————————5 1.5 CA6140机床后托架的偏差,加工余量,工序尺寸及毛坯尺寸的确定——7 1.6 确定切削用量及基本工时(机动时间)——————————————101.6.1 粗、精铣底面———————————————————————101.6.2 粗、半精、精镗CA6140侧面三杠孔—————————————121.6.3 钻顶面四孔————————————————————————181.6.4 钻侧面两孔————————————————————————21 1.7 时间定额计算及生产安排———————————————————231.7.1 粗、精铣底面———————————————————————231.7.3 钻顶面四孔————————————————————————231.7.2 镗侧面三杠孔———————————————————————241.7.4 钻左侧面两孔———————————————————————25 2专用夹具设计————————————————————272.1 镗孔夹具设计————————————————————————272.1.1 问题的提出————————————————————————272.1.2 定位方案————————————————————————272.1.3 夹紧机构————————————————————————272.1.4 导向装置————————————————————————272.1.5 导向支架的布置形式————————————————————272.1.6 切削力的计算———————————————————————282.1.7 误差分析与计算——————————————————————283 参考文献———————————————————————304 结论————————————————————————301 CA6140机床后托架加工工艺1.1 CA6140机床后托架的作用CA6140机床后托架的是CA6140机床的一个重要零件,因为其零件尺寸较小,结构形状也不是很复杂,但侧面三杠孔和底面的精度要求较高,此外还有顶面的四孔要求加工,但是对精度要求不是很高。
后托架上的底面和侧面三杠孔的粗糙度要求都是6.1Ra ,所以都要求精加工。
其三杠孔的中心线和底平面有平面度的公差要求等。
因为其尺寸精度、几何形状精度和相互位置精度,以及各表面的表面质量均影响机器或部件的装配质量,进而影响其性能与工作寿命,因此它的加工是非常关键和重要的。
1.2 CA6140机床后托架的工艺分析及生产类型的确定图1.1 CA6140机床后托架零件图由图可知,其加工有三组加工。
底面、侧面三孔、顶面的四个孔、以及左视图上的两个孔。
⑴.以底面为主要加工的表面,有底面的铣加工,其底面的粗糙度要求是6.1=Ra ,平面度公差要求是0.03。
⑵.另一组加工是侧面的三孔,分别为03.005.25φ,02.0030φ,025.0040φ,其表面粗糙度要求6.1=Ra 要求的精度等级分别是8=IT ,7=IT ,7=IT 。
⑶.以顶面为主加工面的四个孔,分别是以132φ-和202φ-为一组的阶梯空,这组孔的表面粗糙度要求是50Rz ,3.6=Ra ,以及132φ-和102φ-的阶梯孔,其中102φ-是装配铰孔,其中132φ-孔的表面粗糙度要求是50Rz ,3.6=Ra ,102φ-是装配铰孔的表面粗糙度的要求是3.6=Ra 。
⑷.CA6140机床后托架毛坯的选择金属行浇铸,因为生产率很高,所以可以免去每次造型。
单边余量一般在mm 3~1,结构细密,能承受较大的压力,占用生产的面积较小。
因为CA6140机床后托架的重量只有3.05kg,而年产量是2000件,由[7]《机械加工工艺手册》表2-1可知是中批量生产。
1.3 选择毛坯1.3.1选择毛坯CA6140后托架材料为灰铸铁(HT150),则其毛坯材料即为灰铸铁(HT150)。
由资料[2]《机械加工工艺手册》表4-71,可得力学性能:① 承受中等载荷的零件。
② 磨檫面间的单位面积压力不大于490KPa 。
毛坯的热处理灰铸铁(HT150)中的碳全部或大部分以片状石墨方式存在铸铁中,由于片状石墨对基体的割裂作用大,引起应力集中也大;因此,使石墨片得到细化,并改善石墨片的分布,可提高铸铁的性能。
可采用石墨化退火,来消除铸铁表层和壁厚较薄的部位可能出现的白口组织(有大量的渗碳体出现),以便于切削加工。
1.3.2 毛坯的结构确定毛坯的结构工艺要求CA6140车床后托架为铸造件,对毛坯的结构工艺有一定要求: ① 铸件的壁厚应和合适,均匀,不得有突然变化。
② 铸造圆角要适当,不得有尖角。
③ 铸件结构要尽量简化,并要有和合理的起模斜度,以减少分型面、芯子、并便于起模。
④ 加强肋的厚度和分布要合理,以免冷却时铸件变形或产生裂纹。
⑤ 铸件的选材要合理,应有较好的可铸性。
毛坯形状、尺寸确定的要求设计毛坯形状、尺寸还应考虑到: ① 各加工面的几何形状应尽量简单。
② 工艺基准以设计基准相一致。
③ 便于装夹、加工和检查。
④ 结构要素统一,尽量使用普通设备和标准刀具进行加工。
在确定毛坯时,要考虑经济性。
虽然毛坯的形状尺寸与零件接近,可以减少加工余量,提高材料的利用率,降低加工成本,但这样可能导致毛坯制造困难,需要采用昂贵的毛坯制造设备,增加毛坯的制造成本。
因此,毛坯的种类形状及尺寸的确定一定要考虑零件成本的问题但要保证零件的使用性能。
在毛坯的种类 形状及尺寸确定后,必要时可据此绘出毛坯图。
1.4 选择加工方法,制定工艺路线1.4.1 平面的加工方法由参考文献[7]《机械加工工艺手册》表2.1-12可以确定,底面的加工方案为底平面:粗铣——精铣(97IT IT -),粗糙度为 6.3~0.8,一般不淬硬的平面,精铣的粗糙度可以较小。
1.4.2孔的加工方法⑴.由参考文献[7]《机械加工工艺手册》表2.1-11确定,以为孔的表面粗糙度为1.6,则选侧孔(03.005.25φ,02.0030φ,025.0040φ)的加工顺序为:粗镗——半精镗——精镗。
⑵.而顶面的四个孔采取的加工方法分别是:因为孔的表面粗糙度的要求都不高,是50Rz ,所以我们采用一次钻孔的加工方法,132φ-的孔选择的加工方法是钻,因为202φ-的孔和132φ-是一组阶梯孔,所以可以在已经钻了132φ-的孔基础上再锪孔钻锪到202φ-,而另一组132φ-和102φ-也是一组阶梯的孔,不同的是102φ-的孔是锥孔,起表面粗糙度的要求是6.1=Ra ,所以全加工的方法是钻——精铰。
1.4.3 确定定位基准要从保证孔与孔、孔与平面、平面与平面之间的位置,能保证CA6140机床 后托架在整个加工过程中基本上都能用统一的基准定位。
从CA6140机床后托架零件图分析可知,选择侧面作为CA6140机床后托架加工粗基准。
底平面与侧面三孔平行而且占有的面积较大,适于作精基准使用。
但用一个平面定位仅仅能限制工件的三个自由度,如果使用典型的一面两孔定位方法,则可以满足整个加工过程中基本上都采用统一的基准定位的要求。
另外两个孔是202φ-和132φ-两组阶梯孔。
至于两侧面,因为是非加工表面,所以也可以用于顶平面的四孔的加工基准。
1.4.4 工艺路线的拟订在保证零件尺寸公差、形位公差及表面粗糙度等技术条件下,成批量生产可以考虑采用专用机床,以便提高生产率。
但同时考虑到经济效果,降低生产成本,拟订两个加工工艺路线方案。
见下表:方案Ⅱ中工序020、030、040镗的是主要孔:40φ、2.30φ、5.25φ,需要精度很高的定位基准,侧面是不加工表面,不能作为定位基准。
而且将铣油槽安排在精镗之后会破坏孔40φ的精度。
而方案一就不会有这样的不合理之处。
综上所述,方案一最适合。
1.5 CA6140机床后托架的偏差,加工余量,工序尺寸及毛坯尺寸的确定⑴.底平面的偏差,加工余量,工序尺寸及毛坯尺寸计算底平面加工余量的计算,计算底平面与孔(03.005.25φ,02.0030φ,025.0040φ)的中心线的尺寸为07.035±。
根据工序要求,底面加工分粗、精铣加工。
各工步余量如下:粗铣:由参考文献[5]《机械加工工艺手册第1卷》表3.2-23。
其余量值规定为mm 4.3~7.2,现取mm 0.3。
表3.2-27粗铣平面时厚度偏差取mm 28.0-。
精铣:由参考文献[7]《机械加工工艺手册》表2.3-59,其余量值规定为1mm 。
铸造毛坯的基本尺寸为390.10.335=++,又根据参考文献[7]《机械加工工艺手册》表2.3-11,铸件尺寸公差等级选用CT7,再查表2.3-9可得铸件尺寸公差为。
mm 1.1毛坯的名义尺寸为:390.10.335=++ 毛坯最小尺寸为:mm 45.3855.039=- 毛坯最大尺寸为:mm 55.3955.039=+ 粗铣后最大尺寸为:mm 360.135=+ 粗铣后最小尺寸为:mm 72.3528.036=-精铣后尺寸与零件图尺寸相同,即与侧面三孔(03.005.25φ,02.0030φ,025.0040φ)的中心线的尺寸为07.035±。
⑵.正视图上的三孔的偏差,加工余量,工序尺寸及毛坯尺寸计算参照参考文献[7]《机械加工工艺手册》表2.3-59和参考文献[15]《互换性与技术测量》表1-8,可以查得:孔03.005.25φ:粗镗的精度等级:12=IT ,表面粗糙度um Ra 15=,尺寸偏差是mm 21.0 半精镗的精度等级:10=IT ,表面粗糙度um Ra 5.2=,尺寸偏差是mm 084.0 精镗的精度等级:7=IT ,表面粗糙度um Ra 6.1=,尺寸偏差是mm 021.0孔02.002.30φ粗镗的精度等级:12=IT ,表面粗糙度um Ra 15=,尺寸偏差是mm 21.0 半精镗的精度等级:10=IT ,表面粗糙度um Ra 5.2=,尺寸偏差是mm 084.0 精镗的精度等级:7=IT ,表面粗糙度um Ra 6.1=,尺寸偏差是mm 021.0孔025.0040φ 粗镗的精度等级:12=IT ,表面粗糙度um Ra 15=,尺寸偏差是mm 25.0 半精镗的精度等级:10=IT ,表面粗糙度um Ra 5.2=,尺寸偏差是mm 1.0 精镗的精度等级:7=IT ,表面粗糙度um Ra 6.1=,尺寸偏差是025.0根据工序要求,侧面三孔的加工分为粗镗、半精镗、精镗三个工序完成,各工序余量如下:粗镗: 03.005.25φ孔,参照[7]《机械加工工艺手册》表2.3-48,其余量值为mm 2; 02.002.30φ孔,参照[7]《机械加工工艺手册》表2.3-48,其余量值为mm 2;025.0040φ孔,参照[7]《机械加工工艺手册》表2.3-48,其余量值为mm 2。
