专用夹具镗床夹具

机床夹具的作用及分类“工欲善其事，必先利其器。

” 工具是人类文明进步的标志。

自20世纪末期以来，现代制造技术与机械制造工艺自动化都有了长足的发展。

但工具（含夹具、刀具、量具与辅具等）在不断的革新中，其功能仍然十分显著。

机床夹具对零件加工的质量、生产率和产品成本都有着直接的影响。

因此，无论在传统制造还是现代制造系统中，夹具都是重要的工艺装备。

1.机床夹具的作用（1）保证加工精度用机床夹具装夹工件，能准确确定工件与刀具、机床之间的相对位置关系，可以保证加工精度。

（2）提高生产效率机床夹具能快速地将工件定位和夹紧，可以减少辅助时间，提高生产效率。

（3）减轻劳动强度机床夹具采用机械、气动、液动夹紧装置，可以减轻工人的劳动强度。

（4）扩大机床的工艺范围利用机床夹具，能扩大机床的加工范围，例如，在车床或钻床上使用镗模可以代替镗床镗孔，使车床、钻床具有镗床的功能。

2 机床夹具的分类2.1．按夹具的应用范围分类（1）通用夹具通用夹具是指结构已经标准化，且有较大适用范围的夹具，例如，车床用的三爪卡盘和四爪卡盘，铣床用的平口钳及分度头等。

（2）专用机床夹具专用机床夹具是针对某一工件的某道工序专门设计制造的夹具。

专用机床夹具适于在产品相对稳定、产量较大的场合应用。

（3）组合夹具组合夹具是用一套预先制造好的标准元件和合件组装而成的夹具。

组合夹具结构灵活多变，设计和组装周期短，夹具零部件能长期重复使用，适于在多品种单件小批生产或新产品试制等场合应用。

（4）成组夹具成组夹具是在采用成组加工时，为每个零件组设计制造的夹具，当改换加工同组内另一种零件时，只需调整或更换夹具上的个别元件，即可进行加工。

成组夹具适于在多品种、中小批生产中应用。

（5）随行夹具它是一种在自动线上使用的移动式夹具，在工件进入自动线加工之前，先将工件装在夹具中，然后夹具连同被加工工件一起沿着自动线依次从一个工位移到下一个工位，直到工件在退出自动线加工时，才将工件从夹具中卸下。

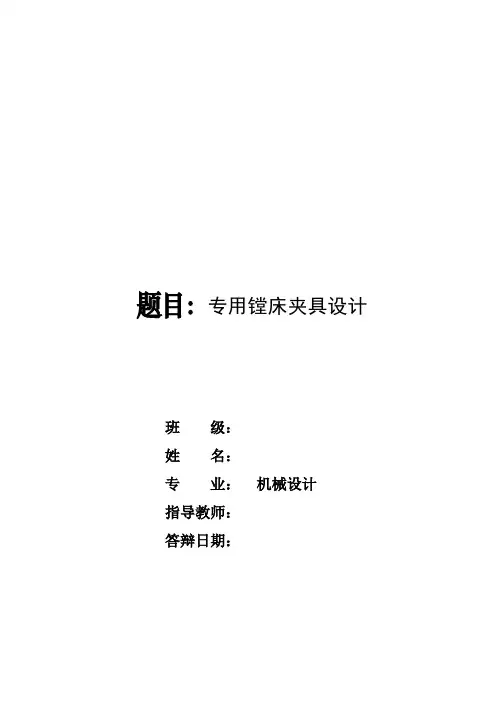

题目：专用镗床夹具设计班级：姓名：专业：机械设计指导教师：答辩日期：专用镗床夹具设计摘要机床夹具是机械加工工艺系统的重要组成部分，是机械制造中的一项重要工艺装备。

机床夹具在机械加工中起着重要的作用，它直接影响机械加工的质量、生产率和生产成本以及工人的劳动强度等。

因此机床夹具设计是机械加工工艺准备中的一项重要工作。

在专用夹具的设计中，根据设计任务主要就连杆、泵体的装用镗床夹具进行了设计，完成了对夹具用的定位件、导向件对刀件、导引件等夹具中用到的零件的设计，并用Soidworks进行了三维建模。

夹具的设计，根据所设计出的工件外形及加工要求，设计出合适的夹具。

考虑到泵体的外形较大，故应在选用夹具的定位件时使用支承板，而连杆的工件尺寸较小，但加工精度要高。

本文设计的夹具，基本上可以满足工程需要，本文使用的设计方法，也可为同类夹具的设计提供参考。

关键词：镗床夹具；Solid Works；专用夹具；泵体；连杆Design of Special Boring FixtureAbstractTool fixture machining process is an important component of the system is an important mechanical manufacturing technology and equipment. Tool fixture in machining plays an important role, which directly affect machining quality, productivity and production costs and labor intensity and so on. Therefore, the design of jigs and fixtures machining process is an important work in preparation.Dedicated fixture design, based mainly on the connecting rod design task, the pump's installation jig boring machine has been designed with complete fixture with the positioning of parts, pieces of guidance documents on the knife, guidance documents and other parts used in fixtures design, and conducted a three-dimensional modeling with Soidworks. Fixture design, based on the design of the workpiece shape and processing requirements, design a suitable fixture. Taking into account the shape of a larger pump, it should be in the selection of the positioning fixture used parts bearing plates, and connecting rod workpiece size smaller, but higher precision.This fixture was designed to basically meet the engineering needs of the design used in this method can also be designed for similar reference fixture.Key Words：boring fixture；Solid Works；special fixtures；pμmp；link目录摘要 (i)Abstract........................................................... i i 主要符号表 .. (i)1 绪论 (1)1.1研究的目的及意义 (1)1.2国内外的发展及研究状况 (1)1.3本课题研究的内容 (2)1.3.1研究内容 (2)1.3.2研究意义 (3)2 镗床夹具设计的基本理论 (4)2.1夹具设计基本过程 (4)2.2镗床夹具的基本组成与设计特点 (4)2.2.1镗床夹具的设计要点 (5)2.2.2镗床类夹具主要技术条件 (7)2.2.3镗床规格和主要联系尺寸 (8)2.2.4镗床类典型刀具 (9)2.3镗孔加工主要特点 (9)2.4连杆、泵体工件的典型结构 (10)2.4.1 连杆的零件结构分析 (10)2.4.2 泵体零件结构分析 (11)2.5镗床夹具的典型结构分析 (11)2.6工件在夹具中的定位 (12)3精镗连杆小头孔夹具设计 (13)3.1设计任务 (13)3.1.1连杆工艺分析 (13)3.1.2连杆的技术要求 (13)3.2确定各表面的加工方案 (14)3.2.1加工方案的拟定 (14)3.2.2最优方案的确定 (14)3.3连杆各工序加工余量和毛坯尺寸的确定 (14)3.3.1毛坯的工艺要求 (14)3.3.2连杆的加工余量及毛坯尺寸的确定 (15)3.4连杆的夹具设计 (18)3.4.1定位基准的选择 (18)3.4.2误差分析 (19)3.4.3夹具使用操作简介 (19)3.5夹具结构设计 (19)3.6夹紧机构设计 (21)3.7夹具装配图 (22)4精镗连杆大头孔夹具 (23)4.1设计任务 (23)4.1.1连杆工艺分析 (23)4.1.2连杆的技术要求 (24)4.2确定各表面的加工方案 (24)4.2.1加工方案的拟定 (24)4.2.2最优方案的确定 (25)4.3连杆各工序加工余量和毛坯尺寸的确定 (25)4.3.1毛坯的工艺要求 (25)4.3.2连杆的加工余量及毛坯尺寸的确定 (25)4.4连杆的夹具设计 (28)4.4.1定位基准的选择 (28)4.4.2切削力和夹紧力的计算 (29)4.4.3.零件加工工艺过程 (30)4.5夹具结构设计 (30)4.5.1定位设计 (30)4.6其它元件设计 (31)4.7夹具装配图 (31)5镗泵体两相垂直孔夹具 (32)5.1设计任务 (32)5.1.1泵体工艺分析 (32)5.1.2泵体的技术要求 (33)5.2确定各表面的加工方案 (33)5.2.1加工方案的拟定 (33)5.3泵体各工序加工余量和毛坯尺寸的确定 (33)5.3.1毛坯的工艺要求 (33)5.3.2镗泵体两孔的加工余量及毛坯尺寸的确定 (33)5.4泵体的夹具设计 (35)5.4.1定位基准的选择 (35)5.4.2误差分析 (35)5.4.3夹具使用操作简介 (36)5.5夹具结构设计 (36)5.6夹紧机构设计 (36)5.7其它元件设计 (39)5.8夹具装配图 (40)6总结 (41)参考文献 (42)致谢 (44)毕业设计(论文)知识产权声明 (45)毕业设计(论文)独创性声明 (46)主要符号表F主切削力cF进给力pF进给力fP切削功率cv切削速度f进给量γ刀具前脚0α刀具后角0k主偏角γ'k副偏角γλ刃倾角sα被吃刀量p1 绪论1.1研究的目的及意义机床夹具是机械加工工艺系统的重要组成部分，是机械制造中的一项重要工艺装备。

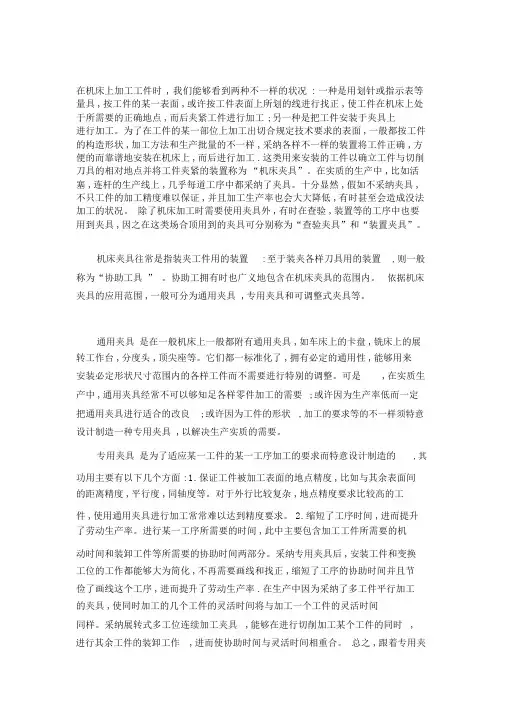

在机床上加工工件时, 我们能够看到两种不一样的状况: 一种是用划针或指示表等量具 , 按工件的某一表面 , 或许按工件表面上所划的线进行找正 , 使工件在机床上处于所需要的正确地点 , 而后夹紧工件进行加工 ; 另一种是把工件安装于夹具上进行加工。

为了在工件的某一部位上加工出切合规定技术要求的表面 , 一般都按工件的构造形状 , 加工方法和生产批量的不一样 , 采纳各样不一样的装置将工件正确 , 方便的而靠谱地安装在机床上 , 而后进行加工 . 这类用来安装的工件以确立工件与切削刀具的相对地点并将工件夹紧的装置称为“机床夹具”。

在实质的生产中 , 比如活塞 , 连杆的生产线上 , 几乎每道工序中都采纳了夹具。

十分显然 , 假如不采纳夹具 , 不只工件的加工精度难以保证 , 并且加工生产率也会大大降低 , 有时甚至会造成没法加工的状况。

除了机床加工时需要使用夹具外 , 有时在查验 , 装置等的工序中也要用到夹具 , 因之在这类场合顶用到的夹具可分别称为“查验夹具”和“装置夹具”。

机床夹具往常是指装夹工件用的装置: 至于装夹各样刀具用的装置, 则一般称为“协助工具” 。

协助工拥有时也广义地包含在机床夹具的范围内。

依据机床夹具的应用范围 , 一般可分为通用夹具 , 专用夹具和可调整式夹具等。

通用夹具是在一般机床上一般都附有通用夹具 , 如车床上的卡盘 , 铣床上的展转工作台 , 分度头 , 顶尖座等。

它们都一标准化了 , 拥有必定的通用性 , 能够用来安装必定形状尺寸范围内的各样工件而不需要进行特别的调整。

可是, 在实质生产中 , 通用夹具经常不可以够知足各样零件加工的需要; 或许因为生产率低而一定把通用夹具进行适合的改良; 或许因为工件的形状, 加工的要求等的不一样须特意设计制造一种专用夹具 , 以解决生产实质的需要。

专用夹具是为了适应某一工件的某一工序加工的要求而特意设计制造的, 其功用主要有以下几个方面 : 1. 保证工件被加工表面的地点精度 , 比如与其余表面间的距离精度 , 平行度 , 同轴度等。

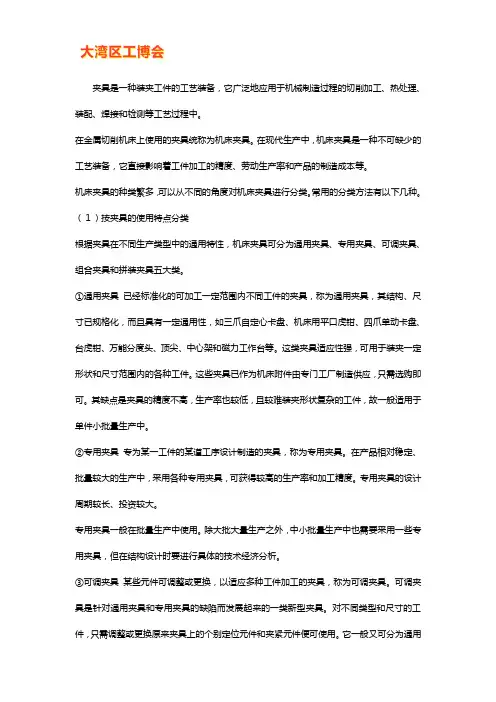

夹具是一种装夹工件的工艺装备，它广泛地应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中。

在金属切削机床上使用的夹具统称为机床夹具。

在现代生产中，机床夹具是一种不可缺少的工艺装备，它直接影响着工件加工的精度、劳动生产率和产品的制造成本等。

机床夹具的种类繁多，可以从不同的角度对机床夹具进行分类。

常用的分类方法有以下几种。

（１）按夹具的使用特点分类根据夹具在不同生产类型中的通用特性，机床夹具可分为通用夹具、专用夹具、可调夹具、组合夹具和拼装夹具五大类。

①通用夹具已经标准化的可加工一定范围内不同工件的夹具，称为通用夹具，其结构、尺寸已规格化，而且具有一定通用性，如三爪自定心卡盘、机床用平口虎钳、四爪单动卡盘、台虎钳、万能分度头、顶尖、中心架和磁力工作台等。

这类夹具适应性强，可用于装夹一定形状和尺寸范围内的各种工件。

这些夹具已作为机床附件由专门工厂制造供应，只需选购即可。

其缺点是夹具的精度不高，生产率也较低，且较难装夹形状复杂的工件，故一般适用于单件小批量生产中。

②专用夹具专为某一工件的某道工序设计制造的夹具，称为专用夹具。

在产品相对稳定、批量较大的生产中，采用各种专用夹具，可获得较高的生产率和加工精度。

专用夹具的设计周期较长、投资较大。

专用夹具一般在批量生产中使用。

除大批大量生产之外，中小批量生产中也需要采用一些专用夹具，但在结构设计时要进行具体的技术经济分析。

③可调夹具某些元件可调整或更换，以适应多种工件加工的夹具，称为可调夹具。

可调夹具是针对通用夹具和专用夹具的缺陷而发展起来的一类新型夹具。

对不同类型和尺寸的工件，只需调整或更换原来夹具上的个别定位元件和夹紧元件便可使用。

它一般又可分为通用可调夹具和成组夹具两种。

前者的通用范围比通用夹具更大；后者则是一种专用可调夹具，它按成组原理设计并能加工一族相似的工件，故在多品种，中、小批量生产中使用有较好的经济效果。

④组合夹具采用标准的组合元件、部件，专为某一工件的某道工序组装的夹具，称为组合夹具。

专用镗床夹具毕业设计专用镗床夹具毕业设计在现代制造业中，夹具是一种非常重要的工具。

它们被广泛应用于各种加工过程中，以保证工件的固定和稳定，提高加工精度和效率。

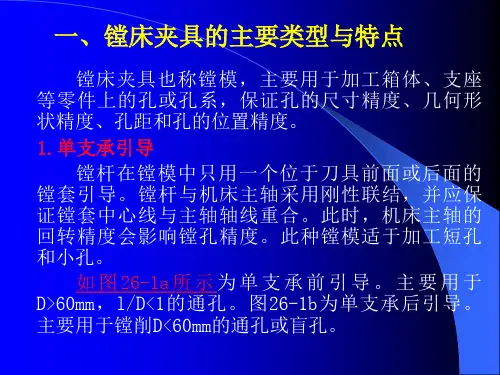

而专用镗床夹具作为一种特殊的夹具，具有独特的设计和功能，被广泛应用于镗床加工中。

专用镗床夹具的设计需要考虑多个因素，包括工件形状、尺寸、材料以及加工要求等。

首先，设计师需要了解工件的几何形状和尺寸，以确定夹具的结构和尺寸。

其次，设计师需要考虑工件的材料特性，选择合适的夹具材料和加工方式，以确保夹具的刚性和稳定性。

最后，设计师还需要根据加工要求确定夹具的功能和特点，例如夹紧力、定位精度、换刀方便等。

在专用镗床夹具的设计中，夹紧力是一个非常重要的因素。

夹紧力的大小直接影响到工件的稳定性和加工精度。

设计师需要根据工件的材料和形状，选择合适的夹紧方式和夹紧力大小。

例如，对于圆柱形工件，常用的夹紧方式包括机械夹紧、液压夹紧和气动夹紧等。

不同的夹紧方式具有不同的特点和适用范围，设计师需要根据具体情况进行选择。

除了夹紧力外，定位精度也是专用镗床夹具设计中需要考虑的因素之一。

定位精度的大小决定了工件在夹具中的位置和姿态，直接影响到加工精度。

设计师需要根据工件的形状和加工要求，选择合适的定位方式和定位精度。

例如，对于对称工件，常用的定位方式包括圆心定位、端面定位和平面定位等。

不同的定位方式具有不同的定位精度和适用范围，设计师需要根据具体情况进行选择。

此外，换刀方便也是专用镗床夹具设计中需要考虑的因素之一。

在镗床加工中，由于刀具的磨损和加工要求的变化，需要经常更换刀具。

设计师需要设计夹具的结构和调整机构，以便快速、方便地更换刀具。

例如，可以采用快速换刀装置和刀具调整装置等，以提高换刀效率和精度。

综上所述，专用镗床夹具的设计需要考虑多个因素，包括夹紧力、定位精度和换刀方便等。

设计师需要根据工件的形状、尺寸、材料和加工要求等，选择合适的夹具结构和功能，以确保加工精度和效率。

第一节机床夹具的基本概念一、机床夹具的分类机床夹具种类繁多，可按不同的方式进行分类，常用的分类方法有以下几种。

1 . 按夹具的使用特点分类（ 1 ）通用夹具可在一定范围内用于加工不同工件的夹具。

如车床使用的三爪卡盘、四爪卡盘，铣床使用的平口虎钳、万能分度头等。

这类夹具已经标准化，作为机床附件由专业厂生产。

其通用性强，不需调整或稍加调整就可以用于不同工件的加工；生产率低，夹紧工件操作复杂。

这类夹具主要用于单件小批量生产。

（ 2 ）专用夹具指专为某一工件的某一道工序设计和制造的夹具。

其特点是结构紧凑、操作迅速、方便；可以保证较高加工精度和生产率；设计和制造周期长，制造费用高；在产品变更后，无法利用而导致报废。

因此这类夹具主要用于产品固定的大批大量生产中；对于形状和结构复杂工件（如薄壁件），为保证加工质量有时也采用专用夹具。

（ 3 ）成组可调夹具（成组夹具）指在成组工艺的基础上，针对某一组零件的某一工序而专门设计的夹具。

在多品种小批量生产中，通用夹具的生产率低，加工精度不高，采用专用夹具不经济。

这时，可采用成组可调整的“专用夹具”。

其特点是在专用夹具的基础上少量调整或更换部分元件即可用于装夹一组结构和工艺特征相似的工件，如滑柱式钻模和带可调换钳口的平口钳等夹具。

这类夹具主要用于成组加工中，用于多品种、中小批量生产。

（ 4 ）组合夹具由预先制造好的通用标准零部件经组装而成的专用夹具，是一种标准化、系列化、通用化程度高的工艺装备。

其特点是组装迅速、周期短；通用性强，元件和组件可反复使用；产品变更时，夹具可拆卸、清洗、重复再用；一次性投资大，夹具标准元件存放费用高；与专用夹具比，其刚性差，外形尺寸大。

这类夹具主要用于新产品试制以及多品种、中小批量生产中。

（ 5 ）自动化生产用夹具主要有随行夹具（自动线夹具）。

在自动线上，随被装夹的工件一起由一个工位移到另一个工位的夹具，称为随行夹具。

它是一种移动式夹具，担负装夹工件和输送工件两方面的任务。

机床夹具分类摘要：机床夹具按专门化程度分为通用、专用、组合随行夹具等；按使用的机床可分为车床夹具、铣床夹具等；按夹紧动力源可分为手动、气动、液压等夹具。

（1）、按专门化程度分类1）通用夹具通用夹具是指已经标准化的，在一定范围内可用于加工不同工件的夹具。

例如，车床上三爪卡盘和四爪单动卡盘，铣床上的平口钳、分度头和回转工作台等。

这类夹具一般由专业工厂生产，常作为机床附件提供给用户。

其特点是适应性广，生产效率低，主要适用于单件、小批量的生产中。

2）专用夹具专用夹具是指专为某一工件的某道工序而专门设计的夹具。

其特点是结构紧凑，操作迅速、方便、省力，可以保证较高的加工精度和生产效率，但设计制造周期较长、制造费用也较高。

当产品变更时，夹具将由于无法再使用而报废。

只适用于产品固定且批量较大的生产中。

3）通用可调夹具和成组夹具其特点是夹具的部分元件可以更换，部分装置可以调整，以适应不同零件的加工。

用于相似零件的成组加工所用的夹具，称为成组夹具。

通用可调夹具与成组夹具相比，加工对象不很明确，适用范围更广一些。

4）组合夹具组合夹具是指按零件的加工要求，由一套事先制造好的标准元件和部件组装而成的夹具。

由专业厂家制造，其特点是灵活多变，万能性强，制造周期短、元件能反复使用，特别适用于新产品的试制和单件小批生产。

5）随行夹具随行夹具是一种在自动线上使用的夹具。

该夹具既要起到装夹工件的作用，又要与工件成为一体沿着自动线从一个工位移到下一个工位，进行不同工序的加工。

（2）按使用的机床分类由于各类机床自身工作特点和结构形式各不相同，对所用夹具的结构也相应地提出了不同的要求。

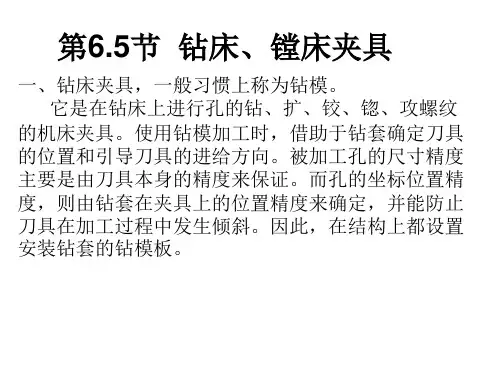

按所使用的机床不同，夹具又可分为：车床夹具、铣床夹具、钻床夹具、镗床夹具、磨床夹具、齿轮机床夹具和其他机床夹具等。

（3）按夹紧动力源分类根据夹具所采用的夹紧动力源不同，可分为：手动夹具、气动夹具、液压夹具、气液夹具、电动夹具、磁力夹具、真空夹具等。
