zd6型电动转辙机道岔控制电路的故障处理

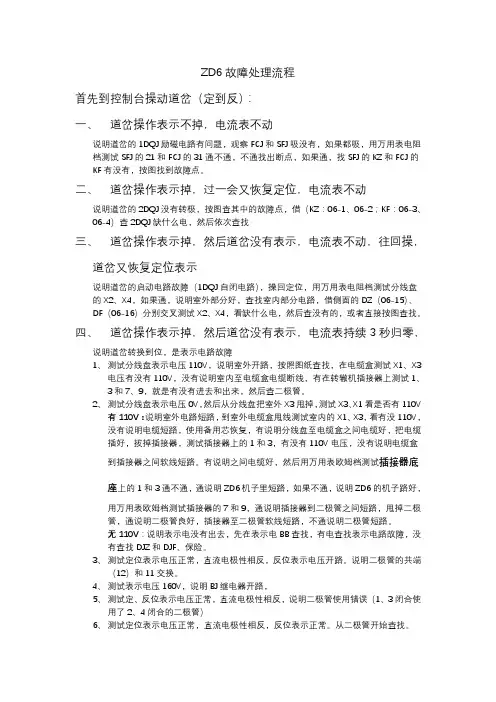

ZD6故障处理流程首先到控制台操动道岔（定到反）：一、道岔操作表示不掉，电流表不动说明道岔的1DQJ励磁电路有问题，观察FCJ和SFJ吸没有，如果都吸，用万用表电阻档测试SFJ的21和FCJ的31通不通，不通找出断点，如果通，找SFJ的KZ和FCJ的KF有没有，按图找到故障点。

二、道岔操作表示掉，过一会又恢复定位，电流表不动说明道岔的2DQJ没有转极，按图查其中的故障点，借（KZ：06-1、06-2；KF：06-3、06-4）查2DQJ缺什么电，然后依次查找三、道岔操作表示掉，然后道岔没有表示，电流表不动，往回操，道岔又恢复定位表示说明道岔的启动电路故障（1DQJ自闭电路），操回定位，用万用表电阻档测试分线盘的X2、X4，如果通，说明室外部分好，查找室内部分电路，借侧面的DZ（06-15）、DF（06-16）分别交叉测试X2、X4，看缺什么电，然后查没有的，或者直接按图查找。

四、道岔操作表示掉，然后道岔没有表示，电流表持续3秒归零，说明道岔转换到位，是表示电路故障1、测试分线盘表示电压110V，说明室外开路，按照图纸查找，在电缆盒测试X1、X3电压有没有110V，没有说明室内至电缆盒电缆断线，有在转辙机插接器上测试1、3和7、9，就是有没有进去和出来，然后查二极管。

2、测试分线盘表示电压0V，然后从分线盘把室外X3甩掉，测试X3、X1看是否有110V有110V：说明室外电路短路，到室外电缆盒甩线测试室内的X1、X3，看有没110V，没有说明电缆短路，使用备用芯恢复，有说明分线盘至电缆盒之间电缆好，把电缆插好，拔掉插接器，测试插接器上的1和3，有没有110V电压，没有说明电缆盒到插接器之间软线短路。

有说明之间电缆好，然后用万用表欧姆档测试插接器底座上的1和3通不通，通说明ZD6机子里短路，如果不通，说明ZD6的机子路好，用万用表欧姆档测试插接器的7和9，通说明插接器到二极管之间短路，甩掉二极管，通说明二极管良好，插接器至二极管软线短路，不通说明二极管短路。

zd6型电动转辙机道岔控制电路的故障处理一、引言•问题描述•研究目的二、zd6型电动转辙机道岔控制电路概述•电动转辙机道岔控制电路的作用•zd6型电动转辙机道岔控制电路的组成•控制电路工作原理三、故障排除方法1. 检查电源电压•使用电压表测量电源电压•判断电源电压是否正常•若电压不正常，检查电源线路是否受损，修复或更换2. 检查电动转辙机电机•检查电机是否有异响、发热等异常情况•检查电机接线是否正确，排除接线错误的可能性•使用万用表检测电机绕组是否正常，修复或更换受损部分3. 检查控制电路元件•检查电容器、电阻、电感等元件是否正常工作•使用万用表检测元件的阻值、电容等参数•依据检测结果，修复或更换故障元件4. 检查控制信号线路•检查控制信号线路是否受损，修复或更换受损部分•检查信号线路的连接是否正确，排除接线错误的可能性•检测信号线路是否存在短路、开路等问题，修复或更换故障部分四、常见故障案例分析与解决方案1. 故障案例一：道岔无法转换•分析原因：可能是电源电压异常或者控制信号线路断开•解决方案：检查电源电压，修复或更换受损部分，检查并修复控制信号线路2. 故障案例二：电动转辙机电机不工作•分析原因：可能是电机损坏或者接线错误•解决方案：检查电机是否正常工作，修复或更换受损部分，检查并修复接线错误3. 故障案例三：控制电路元件损坏•分析原因：可能是元件老化或者受到外界因素损坏•解决方案：检查元件是否正常工作，修复或更换受损部分，保护电路免受外界因素损坏4. 故障案例四：控制信号线路短路或开路•分析原因：可能是信号线路受到损坏或者接线错误•解决方案：检查信号线路是否断开或短路，修复或更换受损部分，检查并修复接线错误五、结论•zd6型电动转辙机道岔控制电路的故障处理过程•故障排除方法的有效性•对于常见故障案例的解决方案的总结参考文献•文献1•文献2•文献3。

第17卷第2期 石家庄铁路职业技术学院学报 V O L.17N02 2018 年 6月JOURNAL OF SHIJIAZHUANG INSTITUTE OF RAILWAY TECHNOLOGY J u n.2018ZD6型电动转辙机道岔控制电路工作原理及故障处理段龙华11卢伟2>魏宏波u(河南禹亳铁路发展有限公司11河南许昌461000 郑州铁路职业技术学院r河南郑州451460)摘要：阐述ZD6型直流电动转辙机道岔启动电路及表示电路工作原理，并给出启动电路和表示电 路故障处理，让电务维护检修人员和铁路院校相关专业学员更加了解ZD6型直流电动转辙机道岔控制 电路工作原理及故障处理流程，帮助提高电务维检人员和铁路院校学员的技术水平。

关键词：转辙机控制电路故障处理中国分类号：TP284.28 文献标识码：A文章编号：1673-1816(2〇18)〇2_0103-051引言道岔转辙设备是铁路信号设施中非常重要的室外三大件设备之一。

河南禹亳铁路发展有限公司工 电段道岔转辙设备大部分采用的是ZD6型直流电动转辙机。

其对于保证铁路行车安全，提高运输效率，改善铁路员工的穷动强度，起着至关重要的作用。

ZD6型直流电动转辙机道岔控制电路分为道岔启动 电路和道岔表示电路两部分。

道岔启动电路作用是根据操作意图接通电机电路，带动尖轨转换至规定 位置。

道岔表示电路是在道岔转换完毕并锁闭后给出道岔的实际位置表示。

[1_5]。

2道岔启动电路工作原理四线制单动道岔控制电路（定位一、二排接点闭合，2D Q J吸起；反位二、四排接点闭合，2DQJ 落K)。

启动电路采用分级控制方式，首选由第一道岔启动继电器1DQJ检查联锁条件，然后由第二道 岔启动继电器2D Q J控制电动机的旋转方向，最后由直流电动机转换道岔。

道岔启动电路I:作原理图 如图1所示。

道岔控制分为进路操纵和单独操纵两种方式。

2.1进路操纵进路操纵通过办理进路，使选岔网路中D CJ或FCJ吸起，接通道岔启动电路，转换道岔至规定位 置。

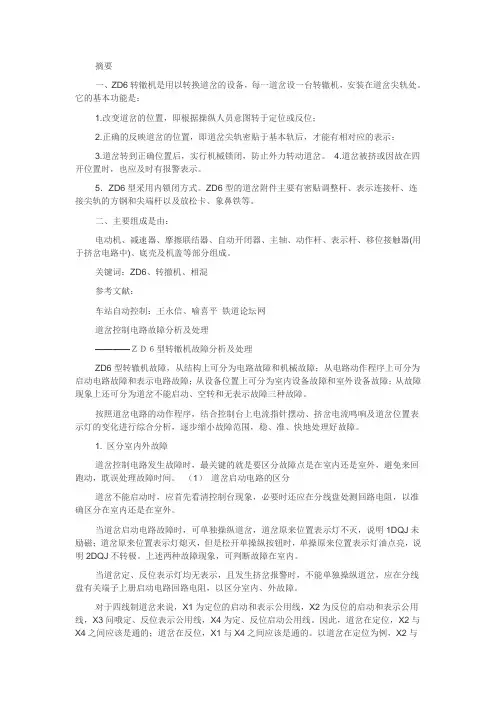

摘要一、ZD6转辙机是用以转换道岔的设备，每一道岔设一台转辙机，安装在道岔尖轨处。

它的基本功能是：1.改变道岔的位置，即根据操纵人员意图转于定位或反位；2.正确的反映道岔的位置，即道岔尖轨密贴于基本轨后，才能有相对应的表示；3.道岔转到正确位置后，实行机械锁闭，防止外力转动道岔。

4.道岔被挤或因故在四开位置时，也应及时有报警表示。

5．ZD6型采用内锁闭方式。

ZD6型的道岔附件主要有密贴调整杆、表示连接杆、连接尖轨的方钢和尖端杆以及放松卡、象鼻铁等。

二、主要组成是由：电动机、减速器、摩擦联结器、自动开闭器、主轴、动作杆、表示杆、移位接触器(用于挤岔电路中)、底壳及机盖等部分组成。

关键词：ZD6、转撤机、相混参考文献：车站自动控制：王永信、喻喜平铁道论坛网道岔控制电路故障分析及处理————ＺＤ６型转辙机故障分析及处理ZD6型转辙机故障，从结构上可分为电路故障和机械故障；从电路动作程序上可分为启动电路故障和表示电路故障；从设备位置上可分为室内设备故障和室外设备故障；从故障现象上还可分为道岔不能启动、空转和无表示故障三种故障。

按照道岔电路的动作程序，结合控制台上电流指针摆动、挤岔电流鸣响及道岔位置表示灯的变化进行综合分析，逐步缩小故障范围，稳、准、快地处理好故障。

1. 区分室内外故障道岔控制电路发生故障时，最关键的就是要区分故障点是在室内还是室外，避免来回跑动，耽误处理故障时间。

（1）道岔启动电路的区分道岔不能启动时，应首先看清控制台现象，必要时还应在分线盘处测回路电阻，以准确区分在室内还是在室外。

当道岔启动电路故障时，可单独操纵道岔，道岔原来位置表示灯不灭，说明1DQJ未励磁；道岔原来位置表示灯熄灭，但是松开单操纵按钮时，单操原来位置表示灯油点亮，说明2DQJ不转极。

上述两种故障现象，可判断故障在室内。

当道岔定、反位表示灯均无表示，且发生挤岔报警时，不能单独操纵道岔，应在分线盘有关端子上册启动电路回路电阻，以区分室内、外故障。
