道岔的原理及常见故障分析道岔的原理及常见故障分析一、道岔控制电路的原理１、道岔启动电路应保证实现以下技术条件⑴道岔区段有车时，道岔不应转换。

此种锁闭作用叫做区段锁闭。

⑵进路在锁闭状态时，进路上的道岔都不应转换。

此种锁闭作用叫做进路锁闭。

⑶在道岔启动电路已经动作以后，即使有车驶入该道岔区段也应保证道岔继续转换到底。

⑷道岔启动电路动作后，如果由于转辙机的自动开闭器接点接触不良或电机故障，以至电动机电路不通时，应使启动电路自动停止工作复原，保证道岔不会再转换。

⑸为了便于维修试验，以及在道岔尖轨与基本轨之间夹有障碍物致使道岔转换不到底时应能使道岔转回原位。

２、道岔启动电路构成原理⑴１ＤＱＪ电路励磁电路①、道岔按钮ＣＡ-6接点道岔按钮ＣＡ-61与CA-62接点定位时闭合，在维修转辙机或清扫道岔时，把ＣＡ按钮拉出CA-61与CA-62断开对道岔实行单独锁闭。

②、锁闭继电器ＳＪ-8前接点。

在６５０２电器集中里，ＳＪ吸起反映道岔区段空闲和进路在解锁状态。

当道岔区段有车时或进路在锁闭状态时，SJ落下，SJ81-82断开切断道岔启动电路，对道岔实行进路锁闭和区段锁闭使道岔不能转换。

③、道岔按钮继电器ＣＡＪ前接点和条件电源“KF-ZFJ”或“KF-ZDJ”。

ＣＡＪ－Ｑ是道岔按钮按下ＤＡＪ吸起后闭合，是道岔按钮按下闭合接点的复示继电器。

条件电源“KF-ZFJ”在道岔总反位继电器吸起后才有电。

条件电源“KF-ZDJ”在道岔总定位继电器吸起后才有电。

④、道岔定位操纵继电器和ＤＣＪ接点道岔反位操纵继电器ＦＣＪ接点。

当排列进路时，需要进路上的道岔向定位转动则ＤＣＪ吸起，当进路上的道岔需要向反位转动时，ＦＣＪ吸起。

⑤道岔第二启动继电器第四组接点（２ＤＱＪ141）反映道岔处在什么位置。

•141－142闭合，道岔处在定位。

141－143闭合道岔处在反位。

⑥向定位单独操纵道岔的操作方法为：•同时按下道岔的单操按钮和总定位按钮，这时CAJ吸起接通电路。

分动外锁闭S700K道岔工作原理及故障分析分动外锁闭道岔转换设备，就是为了保证列车或车列在道岔上运行的安全，将道岔固定在某个特定的位置，未经操作人员发出命令，道岔不得随意改变位置的一种装置。

所谓道岔锁闭就是把可移动的部件（如尖轨或心轨）固定在某个开通位置，当列车通过时，不受外力的作用而改变。

电动控制的道岔分为内锁闭道岔和外锁闭道岔。

外锁闭道岔又分连动道岔和分动道岔。

一．道岔锁闭装置（一）．内锁闭道岔转换设备1．内锁闭的原理：通过转辙机的齿轮齿条组相互配合，由内外动作杆实现对道岔位置固定即內锁闭道岔。

实际上，内锁闭方式锁闭道岔是对道岔可动部分进行间接锁闭。

2、内锁闭的特点：⑴．结构简单，便于日常维修保养，且转换比较平稳，属定力锁闭。

⑵．道岔的二根尖轨由四根（50kg/M道岔为三根）连接杆组成框架结构，使尖轨部分整体钢性较高，而且框架式结构造成的反弹和抗劲较大。

⑶．受外力冲击时,如发生弯曲变形,会使工作尖轨与基本轨分离,严重威胁行车安全。

⑷．冲击力经过杆件将作用于转辙机的内部机件易于受损，挤切销折断，移位接触器跳开等。

⑸．由于框架结构的道岔的尖端杆、连接杆高于枕木，因为车辆的零部件松脱将尖端杆拉弯，道岔形成四开状态而造成列车颠覆事故，由此可见内锁闭道岔已不能适应提速运行的需要。

（二）．分动外锁闭道岔转换设备1．分动外锁闭的原理：当道岔由转辙机带动至某个特定位置后，通过本身所依附的锁闭装置，直接把尖轨与基本轨（心轨与翼轨）密贴夹紧并固定，称为外锁闭。

由于提速道岔的外锁闭道岔尖轨的两根尖轨之间没有连接杆，在转换过程中，两根尖轨是分别动作的，称为分动外锁闭道岔。

2．分动外锁闭的特点：⑴．改变了传统的框架结构，使尖轨的整体刚性大幅度下降。

⑵．尖轨分动后，转换启动力小，而且一根尖轨的变形不影响另一根尖轨，由此造成的反弹、抗劲等阻力均减小很多。

⑶．两根分动尖轨在外锁闭装置作用下，无论是启动解锁，还是在密贴锁闭过程中，所需的转换力均较小，避开了两根尖轨最大反弹力的叠加时刻。

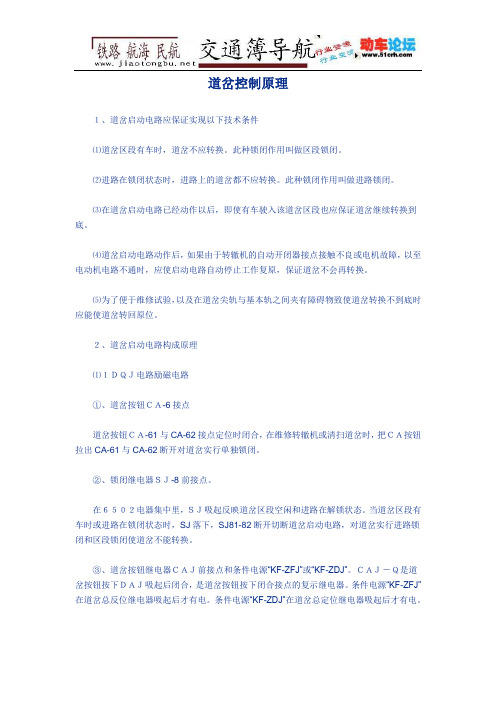

道岔控制原理１、道岔启动电路应保证实现以下技术条件⑴道岔区段有车时，道岔不应转换。

此种锁闭作用叫做区段锁闭。

⑵进路在锁闭状态时，进路上的道岔都不应转换。

此种锁闭作用叫做进路锁闭。

⑶在道岔启动电路已经动作以后，即使有车驶入该道岔区段也应保证道岔继续转换到底。

⑷道岔启动电路动作后，如果由于转辙机的自动开闭器接点接触不良或电机故障，以至电动机电路不通时，应使启动电路自动停止工作复原，保证道岔不会再转换。

⑸为了便于维修试验，以及在道岔尖轨与基本轨之间夹有障碍物致使道岔转换不到底时应能使道岔转回原位。

２、道岔启动电路构成原理⑴１ＤＱＪ电路励磁电路①、道岔按钮ＣＡ-6接点道岔按钮ＣＡ-61与CA-62接点定位时闭合，在维修转辙机或清扫道岔时，把ＣＡ按钮拉出CA-61与CA-62断开对道岔实行单独锁闭。

②、锁闭继电器ＳＪ-8前接点。

在６５０２电器集中里，ＳＪ吸起反映道岔区段空闲和进路在解锁状态。

当道岔区段有车时或进路在锁闭状态时，SJ落下，SJ81-82断开切断道岔启动电路，对道岔实行进路锁闭和区段锁闭使道岔不能转换。

③、道岔按钮继电器ＣＡＪ前接点和条件电源“KF-ZFJ”或“KF-ZDJ”。

ＣＡＪ－Ｑ是道岔按钮按下ＤＡＪ吸起后闭合，是道岔按钮按下闭合接点的复示继电器。

条件电源“KF-ZFJ”在道岔总反位继电器吸起后才有电。

条件电源“KF-ZDJ”在道岔总定位继电器吸起后才有电。

④、道岔定位操纵继电器和ＤＣＪ接点道岔反位操纵继电器ＦＣＪ接点。

当排列进路时，需要进路上的道岔向定位转动则ＤＣＪ吸起，当进路上的道岔需要向反位转动时，ＦＣＪ吸起。

⑤道岔第二启动继电器第四组接点（２ＤＱＪ141）反映道岔处在什么位置。

•141－142闭合，道岔处在定位。

141－143闭合道岔处在反位。

⑥向定位单独操纵道岔的操作方法为：•同时按下道岔的单操按钮和总定位按钮，这时CAJ吸起接通电路。

ZDJ吸起使“KF－ZDJ”有电。

１DQJ的励磁电路为：KZ－CA－SJ-Q －１DQJ3.4线圈－２ＤＱＪ141_143－CAJ－KF-ZDJ。

道岔培训心得（汇总18篇）道岔培训心得体会近日，我参加了一次关于道岔的培训课程，通过学习和培训，我深刻体会到了道岔的重要性以及在实际工作中的应用。

下面我将结合自己的体会，分享一下道岔培训的心得体会。

首先，道岔作为铁路交通中的一个重要组成部分，直接关系到整个铁路线的连接与切换。

在培训中，我了解到道岔具有连接和切换的双重作用。

连接作用是指道岔通过连接不同的轨道，使得列车能够顺利地切换到另一条轨道上。

而切换作用则是指道岔能够将列车从一条轨道上切换到另一条轨道上，以实现线路的切换和线路的分流。

在实际工作中，道岔的连接和切换功能对于确保列车正常运行，提高运输效率非常重要。

因此，我们作为铁路人员，必须对道岔进行深入学习和理解。

其次，道岔的设计和使用需要高度的技术和专业知识。

在培训中，我了解到道岔的设计需要根据具体的运输需求和线路情况，考虑到列车速度、线路规模、交叉口布置等各种因素。

同时，道岔的使用也需要经验丰富的工作人员进行操作和维护。

我在实际操作中发现，道岔的操作非常复杂，需要高度的专业技术和对于列车运行规律的理解。

只有掌握了这些知识和技能，才能够保证道岔的正常运行与安全性。

再次，道岔在实际工作中需要严格的安全措施和操作流程。

在培训中，我们对道岔的安全操作规程有了更深入的了解。

例如，检查道岔的各项指标是否满足要求，是否存在异常情况；检查道岔的锁闭情况和装置是否完整；防范道岔运行中可能出现的故障和事故等等。

只有按照规程进行操作，并且严格执行安全流程，才能确保道岔的安全运行和列车的正常通行。

此外，道岔的维护保养也是非常重要的。

在培训中，我们学习到道岔的维护保养工作需要定期进行，包括清理、涂油、紧固螺栓等等。

维护保养的目的是确保道岔设备的长期安全运行和服务寿命，并提前发现和排除可能存在的故障和隐患。

维护保养工作需要工作人员具备良好的责任心和细心的工作态度，只有这样才能够做好道岔的维护保养工作，并确保道岔的正常运行和使用寿命。

道岔的原理及常见故障的分析一、道岔控制电路的原理１、道岔启动电路应保证实现以下技术条件⑴道岔区段有车时，道岔不应转换。

此种锁闭作用叫做区段锁闭。

⑵进路在锁闭状态时，进路上的道岔都不应转换。

此种锁闭作用叫做进路锁闭。

⑶在道岔启动电路已经动作以后，即使有车驶入该道岔区段也应保证道岔继续转换到底。

⑷道岔启动电路动作后，如果由于转辙机的自动开闭器接点接触不良或电机故障，以至电动机电路不通时，应使启动电路自动停止工作复原，保证道岔不会再转换。

⑸为了便于维修试验，以及在道岔尖轨与基本轨之间夹有障碍物致使道岔转换不到底时应能使道岔转回原位。

２、道岔启动电路构成原理⑴１ＤＱＪ电路励磁电路①、道岔按钮ＣＡ-6接点道岔按钮ＣＡ-61与CA-62接点定位时闭合，在维修转辙机或清扫道岔时，把ＣＡ按钮拉出CA-61与CA-62断开对道岔实行单独锁闭。

②、锁闭继电器ＳＪ-8前接点。

在６５０２电器集中里，ＳＪ吸起反映道岔区段空闲和进路在解锁状态。

当道岔区段有车时或进路在锁闭状态时，SJ落下，SJ81-82断开切断道岔启动电路，对道岔实行进路锁闭和区段锁闭使道岔不能转换。

③、道岔按钮继电器ＣＡＪ前接点和条件电源“KF-ZFJ”或“KF-ZDJ”。

ＣＡＪ－Ｑ是道岔按钮按下ＤＡＪ吸起后闭合，是道岔按钮按下闭合接点的复示继电器。

条件电源“KF-ZFJ”在道岔总反位继电器吸起后才有电。

条件电源“KF-ZDJ”在道岔总定位继电器吸起后才有电。

④、道岔定位操纵继电器和ＤＣＪ接点道岔反位操纵继电器ＦＣＪ接点。

当排列进路时，需要进路上的道岔向定位转动则ＤＣＪ吸起，当进路上的道岔需要向反位转动时，ＦＣＪ吸起。

⑤道岔第二启动继电器第四组接点（２ＤＱＪ141）反映道岔处在什么位置。

•141－142闭合，道岔处在定位。

141－143闭合道岔处在反位。

⑥向定位单独操纵道岔的操作方法为：•同时按下道岔的单操按钮和总定位按钮，这时CAJ吸起接通电路。

ZDJ吸起使“KF－ZDJ”有电。
