读装配图的方法和步骤

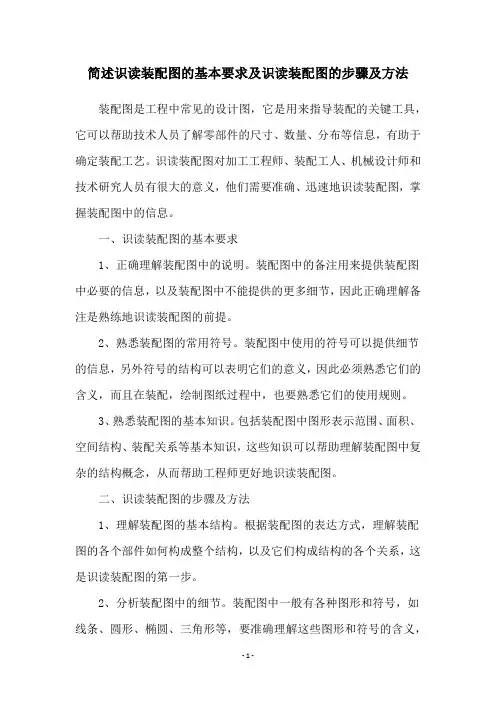

简述识读装配图的基本要求及识读装配图的步骤及方法装配图是工程中常见的设计图，它是用来指导装配的关键工具，它可以帮助技术人员了解零部件的尺寸、数量、分布等信息，有助于确定装配工艺。

识读装配图对加工工程师、装配工人、机械设计师和技术研究人员有很大的意义，他们需要准确、迅速地识读装配图，掌握装配图中的信息。

一、识读装配图的基本要求1、正确理解装配图中的说明。

装配图中的备注用来提供装配图中必要的信息，以及装配图中不能提供的更多细节，因此正确理解备注是熟练地识读装配图的前提。

2、熟悉装配图的常用符号。

装配图中使用的符号可以提供细节的信息，另外符号的结构可以表明它们的意义，因此必须熟悉它们的含义，而且在装配，绘制图纸过程中，也要熟悉它们的使用规则。

3、熟悉装配图的基本知识。

包括装配图中图形表示范围、面积、空间结构、装配关系等基本知识，这些知识可以帮助理解装配图中复杂的结构概念，从而帮助工程师更好地识读装配图。

二、识读装配图的步骤及方法1、理解装配图的基本结构。

根据装配图的表达方式，理解装配图的各个部件如何构成整个结构，以及它们构成结构的各个关系，这是识读装配图的第一步。

2、分析装配图中的细节。

装配图中一般有各种图形和符号，如线条、圆形、椭圆、三角形等，要准确理解这些图形和符号的含义，以及它们之间的关系。

3、根据装配图推断裁剪。

通过分析装配图的面积，尺寸等信息，推断出所需的部件，并确定部件的位置，以及它们之间的联系。

4、根据装配图建立装配工艺。

通过识读装配图，可以确定一个完整的装配工艺流程，以及装配过程中各部件之间究竟是何种方式组装起来的。

通过以上内容，我们可以看出识读装配图的过程和方法非常复杂，技术人员需要掌握绘制装配图的标准，并准确理解装配图中的细节，以确保将零部件准确地组装起来，以正确使用整个系统。

此外，技术人员还需要熟悉装配图的标准，以便准确无误地识读装配图。

§11—8 看装配图的方法步骤在机械或部件的设计、装配、检验和维修工作中，在进行技术革新、技术交流过程中，都需要看装配图。

工程技术人员必须具备熟练看装配图的能力。

看装配图的目的要求是：(1)了解机器或部件的性能、作用和工作原理。

(2)了解各零件间的装配关系、拆装顺序以及各零件的主要结构形状和作用。

(3)了解职其他组成部分，了解主要尺寸、技术要求和操作方法等。

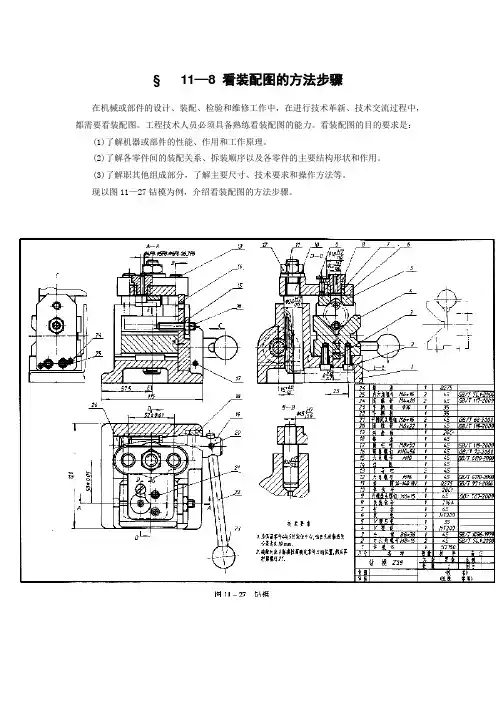

现以图11—27钻模为例，介绍看装配图的方法步骤。

一、概括了解部件作用和组成看装配图时首先由标题栏了解职该机器或部件的名称；由明细栏了解组成机器或部件的各种零件的名称、数量、材料及标准件的规格，估计机器或部件的复杂程度；由画图的比例、视图大小和外形尺寸，了解机器或部件的大小。

由产品说明书和有关资料，联系生产实践知识，了解机器部件的性能、功用等，从而对装配图和内容有了一个概括的了解。

如图11—27所示，从标题栏可各该部件名称为钻模；对照图上的序号和明细栏。

可知它由26种零件组成，其中12种为标准件，14种为非标准件，从中可看出各零件的大致位置；根据实践知识或查阅说明书及有关资料，大致可知它是钻床上所用的一种夹具都具有定位、夹具，是钻孔时用来夹紧工件和定位的，同时也起导向作用。

一般夹具都具有夹紧和导向三个部分。

二、析视图明确表达目的要首先找到主视图瑞根据投影关系识别出其他视图的名称，找出剖视图、断面图所对应的剖切位置，向视图或局部视图的投射方向，识别出表达方法的名称，从而明确各视图表达的意图和重点，为下一步深入看图休憩准备。

钻模装配图采用了主、俯、左三个基本视图，此处还采用了剖视图“B—B”、局部视图“C”和单独用点画线画出的V型铁换位示意图。

各视图分析如下：（1）主视图采用了全剖视（“A—A”），表达工件在轴向用调整螺钉16定位（图中用双点画线表示工件），同时也表达快换钻套8的结构及与工件的相对位置等。

（2）俯视图主要表达钻模的部分零件的外部形状、相对位置；并用局部剖视表达斜齿轴19与钻模体1的装配关系等。

机械制图教程(8.7)读装配图8.7 读装配图在装配机器，维护和保养设备，从事技术改造的过程中，都需要读装配图。

其目的是了解装配体的规格、性能、工作原理，各个零件之间的相互位置、装配关系、传动路线及各零件的主要结构形状等。

例如在设计中，需要依据装配图来设计零件并画出零件图；在装配机器时，需根据装配图将零件组装成部件或机器；在设备维修时，需参照装配图进行拆卸和重新装配；在技术交流时，则要参阅有关装配图才能了解、研究一些工程、技术等有关问题。

因此，工程技术人员必须具备读装配图的能力。

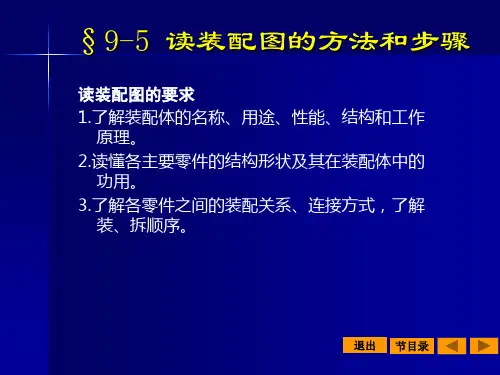

读装配图的一般要求：(1) 了解装配体的功用、性能和工作原理，装配体的使用、调整方法等。

(2) 弄清楚各零件间的装配关系，各零件如何定位、固定和装拆次序。

(3) 弄清楚各零件的主要结构形状和作用等。

(4) 了解技术要求中的各项内容。

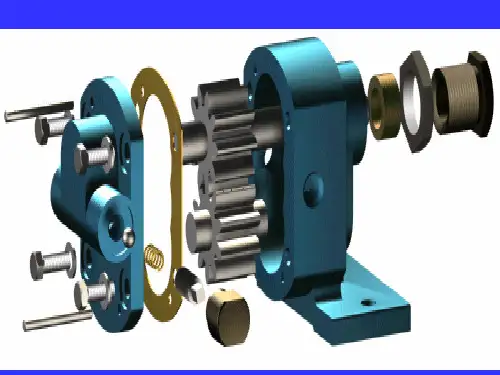

现以图10-3所示齿轮油泵为例，介绍读装配图的方法和步骤。

8.7.1 读装配图的基本方法1. 概括了解①从标题栏了解装配体名称，大致用途及绘图的比例等。

从标题栏了解绘图比例，查外形尺寸可明确装配体大小。

齿轮油泵是机器润滑、供油系统中的一个部件，用来为机器输送润滑油，是液压系统中的动力元件。

从绘图的比例为1：1，齿轮油泵外形尺寸为11 8×85×95，可以对该装配体体形的大小有一个印象。

②从零件编号及明细栏中，可以了解零件的名称、数量及在装配体中的位置。

从明细栏了解装配体由那些零件组成，标准件和非标准件各为多少，以判断装配体复杂程度。

齿轮油泵是由泵体、传动齿轮、齿轮轴、泵盖等零件组成。

齿轮油泵由15种28个零件组成，4种标准件，属简单装配体。

③分析视图，了解各视图、剖视、断面等相互间的投影关系及表达意图。

了解视图数量、视图的配置，找出主视图，确定其他视图投射方向，明确各视图的画法。

齿轮油泵共有两个基本视图，主视图采用全剖视图，表达了齿轮泵的装配关系。

左视图沿左泵盖与泵体结合面剖开，由于油泵在此方向内、外结构形状对称，故此视图采用了一半拆卸剖视和一半外形视图的表达方法——半剖，表达了一对齿轮的啮合情况；还采用了局部剖视，表达了进出口油路。
