机械制图基本知识(培训资料)
3.局部剖
A－A
B
B
用剖切平面局部 地剖开物体所得的剖 视图。
B－B
A
A
3.局部剖
A－A
B
B
B－B A
用剖切平面局部 地剖开物体所得的剖 视图。
可用双折线 代替波浪线。
A
适用范围：
局部剖是一种较灵活的表示方法，适用 范围较广。
① 只有局部内形需要剖切表示，而又不宜采 用全剖视时。
② 当不对称机件的内、外形都需要表达时。
Ⅰ
Ⅱ
3.5 第三角投影法简介
⒈ 什么是第三角画法？
三个互相垂直的投影面V、H、W，将 W面左侧空间划分为四个区域，按顺序分 别称为第一角、第二角、第三角、第四 角。
将物体放在第 三角，使投影面处 在观察者和物体之 间进行投射。
③ 当对称机件的轮廓线与中心线重合，不宜 采用半剖视时。
正确
错误
④ 实心杆上有孔、槽时，应采用局部剖视。
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
正确
③ 当被剖结构为回转体时，允许将其中 心线作局部剖的分界线。
④ 在一个视图中，局部剖的数量不宜过 多。
三、剖切平面的种类
A－A
A
⒉ 半剖视
A—A
不能 表达 外形
A
A
存在什么问题？
解决办法：
已表达清楚的 内形虚线不画
A—A
半剖视 以对称线
为界，一半画 视图，一半画 剖视。
A－A
B
B
B－B
适用范围：
内、外形都 需要表达，而形 状又对称或基本 对称时。
A
A
用半剖视表示形状基本对称的机件
工程制图第八章装配图
【教学安排】第一结合滑动轴承案例介绍装配图的大体知识，包括装配图的作用、内容、装配结构的表达方式、常见装配工艺结构等，完成一张由零件图拼画装配图的作业，然后通过铣刀架和球阀介绍看装配图的方式，完成一张由装配图拆画的零件图，最后测绘一套部件的装配图和零件草图，等学习AutoCAD后，在运算机上依照草图绘制零件图。
第一讲装配图的大体知识1．知识要点（1）装配图的作用和内容（2）装配图的视图表达方式（3）装配工艺结构（4）装配图尺寸标注和技术要求（5）装配图上零件的序号和明细栏（6）机械上的常见装置2．教学方式本讲采纳电子挂图介绍装配图上的相关内容，可联系作业进行讲解，重点要把装配图和零件图的区别讲清楚，要和生产实际相结合。
结合作业介绍由零件图拼画装配图的方式和画图步骤。
3．课前预备预备几张以往同窗绘制的装配图、教具模型。
熟悉课件和电子挂图的内容。
4．本讲作业依照零件图画装配图（千斤顶或四通阀）。
5．教学内容装配图的作用和内容装配图的作用装配图是表达机械或部件的图样，通经常使用来表达机械或部件的工作原理及零件、部件间的装配关系，是机械设计和生产中的重要技术文件之一。
在产品设计中一样先依照产品的工作原理图画出装配草图，由装配草图整理成装配图，然后在依照装配图进行零件设计，并画出零件图。
在产品制造中装配图是制订装配工艺规程、进行装配和查验的技术依据。
在机械利用和维修时，也需要通过装配图来了解机械的工作原理和构造。
【案例1】滑动轴承图8-1至图8-6为滑动轴承装配图和部份零件的零件图，从装配图上能够了解到滑动轴承的装配关系和装配要求。
图8-1 滑动轴承【Flash/08-01 滑动轴承.swf】图8-2 滑动轴承装配图图8-3 轴承座轴测图【虚拟现实/08-02 轴承座.WRL】图8-4 轴承座零件图图8-5 轴承盖轴测图【虚拟现实/08-01 轴承盖.WRL】图8-6 轴承盖零件图装配图的内容一张完整的装配图必需具有以下内容：(1)一组视图画装配图时，要用一组视图、剖视图等表达出机械(或部件)的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。
装配图的基本知识
品，用类比法确定。
2、拆图的方法和步骤
3、 齿 轮 油 泵 泵 盖 零 件 图
齿轮油泵泵盖三种表达方案比较
（1）确定 零件的结 构形状
（2）选择 表达方案
4、 齿轮 油泵 的其 他零 件图
5、读懂阀的装配图，拆画阀体零件图
（1）拆画的阀体零件的表达方案
（2）拆画的阀体零件工作图
电动机等，可看作一个整体编注一个序号；
（2）同一张装配图中，相同的零、部件编注同样的序号。装配图中零件序号应与明细表中的序号一致。
（3）装配图中的序号一般由指引线（细实线）、圆点（或箭头）横线（或圆圈）和序号数字组成。 （4）指引线不要与轮廓线或剖面线等图线平行，指引线之间不允许相交，但指引线允许弯折一次。 （5）指引线末端不便画出圆点时，可在指引线末端画出箭头，箭头指向该零件的轮廓线。 （6）序号数字比装配图中的尺寸数字大一号或大两号。
图的比例从装配图上量取。如果装配图上没有体现，需自行确定。
零件上各表面的表面粗糙度数值是根据其作用和要求确定的。凡接触表面与配合表
（5）确定表面粗糙度 面的表面粗糙度数值要取低一些，或根据零件表面所起的作用，查有关标准确定。
技术要求在零件图中占有重要地位，它直接影响
（6）注写技术要求 零件的加工质量，因此，可以参照同类零件和产
5、简化画法
（1）对于装配图
中若干相同的零件和 部件组，如螺栓连接 等，可详细地画出一 组，其余只须用点画 线表示其位置即可。
（2）对薄的垫片
等不易画出的零件， 可将其涂黑。
（3）零件的工艺
结构，如小圆角、倒 角、退刀槽、起模斜 度等，可不画出。
四、装配图中零、部件的序号和明细栏
1、装配图中的零、部件序号 （1）装配图中所有的零、部件都必须编注序号，规格相同的零件只编一个序号，标准化组件如滚动轴承、
2、拆图的方法和步骤
3、 齿 轮 油 泵 泵 盖 零 件 图
齿轮油泵泵盖三种表达方案比较
（1）确定 零件的结 构形状
（2）选择 表达方案
4、 齿轮 油泵 的其 他零 件图
5、读懂阀的装配图，拆画阀体零件图
（1）拆画的阀体零件的表达方案
（2）拆画的阀体零件工作图
电动机等，可看作一个整体编注一个序号；
（2）同一张装配图中，相同的零、部件编注同样的序号。装配图中零件序号应与明细表中的序号一致。
（3）装配图中的序号一般由指引线（细实线）、圆点（或箭头）横线（或圆圈）和序号数字组成。 （4）指引线不要与轮廓线或剖面线等图线平行，指引线之间不允许相交，但指引线允许弯折一次。 （5）指引线末端不便画出圆点时，可在指引线末端画出箭头，箭头指向该零件的轮廓线。 （6）序号数字比装配图中的尺寸数字大一号或大两号。
图的比例从装配图上量取。如果装配图上没有体现，需自行确定。
零件上各表面的表面粗糙度数值是根据其作用和要求确定的。凡接触表面与配合表
（5）确定表面粗糙度 面的表面粗糙度数值要取低一些，或根据零件表面所起的作用，查有关标准确定。
技术要求在零件图中占有重要地位，它直接影响
（6）注写技术要求 零件的加工质量，因此，可以参照同类零件和产
5、简化画法
（1）对于装配图
中若干相同的零件和 部件组，如螺栓连接 等，可详细地画出一 组，其余只须用点画 线表示其位置即可。
（2）对薄的垫片
等不易画出的零件， 可将其涂黑。
（3）零件的工艺
结构，如小圆角、倒 角、退刀槽、起模斜 度等，可不画出。
四、装配图中零、部件的序号和明细栏
1、装配图中的零、部件序号 （1）装配图中所有的零、部件都必须编注序号，规格相同的零件只编一个序号，标准化组件如滚动轴承、
装配基础知识培训
六、常用零件旳裝配形式
一、胶粘剂使用措施 1、通孔（螺栓、螺母）
在螺栓和螺母啮合处滴几 滴，拧入，上紧至要求力矩
六、常用零件旳裝配形式
2、盲孔（螺钉）
滴几滴锁固胶到内螺纹孔底，再滴几滴锁固胶到螺钉旳螺纹上 ，拧入，拧紧至要求力矩。
六、常用零件旳裝配形式
3、盲孔（双头螺栓）
六、常用零件旳裝配形式
热量集中，加热温度易
控制的中型和大型联接件，如汽轮机、
碳炉
于控制，操作简便
鼓风机、组合式曲轴的曲柄等
沸 水 槽 ， 沸水槽加热温度 80—100 适用于过盈量较小的联接件，滚动轴
介质 加热
蒸汽加 热、热油
℃,蒸汽可达 120℃，热油
承，连杆衬套，齿轮。对忌油联接件用
槽
可达 90—320℃
沸水槽或蒸汽加热槽。
✓ 固定连接旳零部件，不允许有间隙。活动旳零件，能在正常旳间隙下 ，灵活均匀地按要求方向运动，不应有跳动。
✓ 各运动部件（或零件）旳接触表面，必须确保有足够旳润滑、若有油 路，必须通畅。
✓ 多种管道和密封部位，装配后不得有渗漏现象。 ✓ 试车前，应检验各个部件连接旳可靠性和运动旳灵活性，各操纵手柄
是否灵活和手柄位置是否在合适旳位置；试车前，从低速（压）到高 速（压）逐渐进行。
松动趋势时，金属丝愈加拉紧。 串联钢丝
带耳止动 垫圈
六、常用零件旳裝配形式
3、铆冲防松装置：装配时，先将螺母或螺钉拧紧，然后用 样冲在端面、侧面、钉头冲点来预防回松。
• 用于不需拆卸旳特殊联结。
六、常用零件旳裝配形式
4、粘接防松装置：采用厌氧胶粘剂，涂于螺纹旋合 表面，拧紧后，胶粘剂能自行固化从而到达预防 回松旳目旳。

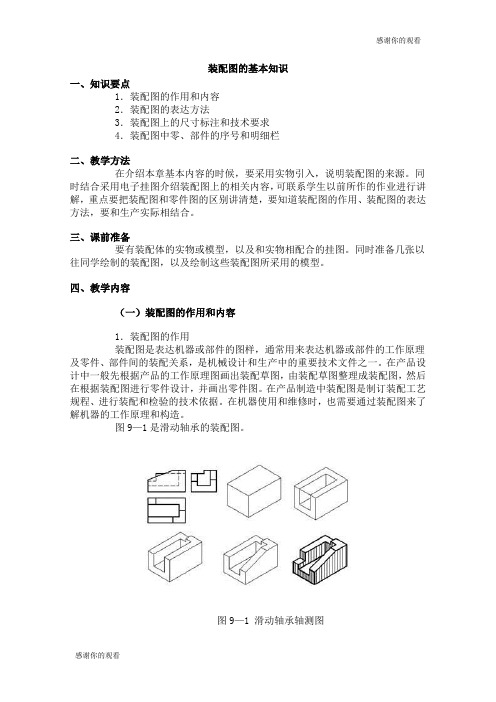

装配图的基本知识
装配图的基本知识一、知识要点1．装配图的作用和内容2．装配图的表达方法3．装配图上的尺寸标注和技术要求4．装配图中零、部件的序号和明细栏二、教学方法在介绍本章基本内容的时候，要采用实物引入，说明装配图的来源。
同时结合采用电子挂图介绍装配图上的相关内容，可联系学生以前所作的作业进行讲解，重点要把装配图和零件图的区别讲清楚，要知道装配图的作用、装配图的表达方法，要和生产实际相结合。
三、课前准备要有装配体的实物或模型，以及和实物相配合的挂图。
同时准备几张以往同学绘制的装配图，以及绘制这些装配图所采用的模型。
四、教学内容（一）装配图的作用和内容1．装配图的作用装配图是表达机器或部件的图样，通常用来表达机器或部件的工作原理及零件、部件间的装配关系，是机械设计和生产中的重要技术文件之一。
在产品设计中一般先根据产品的工作原理图画出装配草图，由装配草图整理成装配图，然后在根据装配图进行零件设计，并画出零件图。
在产品制造中装配图是制订装配工艺规程、进行装配和检验的技术依据。
在机器使用和维修时，也需要通过装配图来了解机器的工作原理和构造。
图9—1是滑动轴承的装配图。
图9—1 滑动轴承轴测图2．装配图的内容（1）一组视图画装配图时，要用一组视图、剖视图等表达出机器(或部件)的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。
如图9—2所示滑动轴承的装配图，主视图和左视图采用了半剖视图，用来表达轴承座、轴承盖、上下轴瓦等的装配关系和部件的外形，俯视图主要表达轴承盖和轴承座的形状。
（2）必要的尺寸在装配图上不需要象零件图那样标注出零件的所有尺寸，制造零件时是根据零件图制造的，装配图上只需要标注机器或部件的性能（规格）尺寸、配合尺寸、安装尺寸、外形尺寸、检验尺寸等。
性能（规格）尺寸在设计时已确定，它是设计机器和选用机器的重要依据，图9—2所示滑动轴承的装配图中，孔径φ50H8即为规格尺寸。
配合尺寸是指两零件间有配合要求的尺寸，一般要标注出尺寸和配合代号，如滑动轴承中86H9/f8、60F9/f9、φ60H8/k8等。
机械制图剖视图、螺纹、弹簧、装配图等基础知识
机械制图剖视图、螺纹、弹簧、装配图等基础知识机械制图是机械设计中的基础，而剖视图、螺纹、弹簧、装配图则是机械制图中重要的几种图形表示方法。
剖视图所谓剖视图，就是将整个物体分成两部分，只展示一部分，而对另外一部分进行切割或挖去，以展示其内部结构的一种图形表示方法。
剖视图一般用于几何形状比较复杂的机械零件的设计，它能够充分显示零件内部的形状和结构。
在机械制图中，剖视图通常采用虚线来表示，剖面轮廓线上标明“剖面”的名称或编号。
此外，剖面需要指出切面方向和观察方向。
剖视图的类型有很多，根据切面方向的不同可分为：直线剖视图、圆柱剖视图、两点剖视图等。
其中最常用的是直线剖视图，它通常是沿着零件中心线或对称面进行切割，以切开的零件为主视图，剖面视图成为补充视图。
螺纹螺纹是机械加工中常见的一种连接元件，它在机械传动以及定位中起到重要作用。
对于螺纹的绘制，机械制图中通常采用螺旋线的方式来表示，以及主要参数的标注方式。
在机械制图中表示螺纹时，需要标注螺纹直径（d）、节距（P）、螺纹高度（h）、螺距（L）、螺纹轴向长度（L1）等参数。
螺旋线的绘制可以采用软件绘图工具或者手动绘制，需要注意要标注每一个螺纹的起始位置、朝向和两端位置。
此外，在机械制图中展示螺纹时一般采用三维立体图形表示，具有较好的立体感和视觉效果。
需要指出的是，在实际机械制图设计中，螺纹的参数标注是十分重要的。
正确的参数标注可以方便加工和制造，提高加工精度，避免出现安全隐患和使用问题。
弹簧弹簧是机械传动中重要的控制元件，主要起到承受压力或拉力的作用。
对于弹簧的绘制，机械制图中通常采用钢丝圈线的方式来表示，以及主要参数的标注方式。
在机械制图中表示弹簧时，需要标注弹簧直径（D）、线径（d）、圈数（n）、自由长度（L0）、收缩长度（L1）、拉伸长度（L2）等参数。
弹簧的绘制需要注意弹簧的起始位置和朝向，以及尽可能表现出弹簧的二维和三维立体感。
需要指出的是，在实际机械传动设计中，弹簧的设计和计算是十分重要的。
装配钳工基础知识
二、装配的分类：
组件装配 部件装配 总装装配
整个装配过程要按次序进行
三、装配的方法：
分组装配法 调整装配法 修配装配法
四、装配的三要素：
◎ 定位 ◎ 支撑 ◎ 夹紧
五）、装配工作的基本要求 ：
（1）装配时，应检查零件与装配有 关的形状和尺寸精度是否合格，检 查有无变形、损坏等，并应注意零 件上各种标记，防止错装。
装配工作的基本要求 ：
（2）固定连接的零部件，不允许有 间隙。活动的零件，能在正常的间 隙下，灵活均匀地按规定方向运动， 不应有跳动。
装配工作的基本要求 ：
（3）各运动部件（或零件）的接触 表面，必须保证有足够的润滑、若 有油路，必须畅通。
装配工作的基本要求 ：
（4）各种管道和密封部位，装配后 不得有渗漏现象。
钳工基ห้องสมุดไป่ตู้知识
主要内容：
一、装配的基础知识 二、螺栓、螺母和螺纹的识别。 三、螺纹锁固剂的使用 四、轴承的安装 五、划线、打孔、扩孔、铰孔、攻丝、
台钻电钻打孔。（实操）
作业规范
• 穿工服、防砸鞋、耳塞。 • 钳工装配要戴手套 • 操作旋转设备和工具严禁戴手套。 • 工件温度较高的戴防烫手套（有耐200
装配工作的基本要求 ：
（5）试车前，应检查各个部件连接 的可靠性和运动的灵活性，各操纵 手柄是否灵活和手柄位置是否在合 适的位置；试车前，从低速（压） 到高速（压）逐步进行。
六、装配图的主要内容：
⑴图形，能表达零件之间的装配关系、 相互位置关系和工作原理的一组视 图；通常又是通过三视图来体现。
装配图的主要内容：
6）、喷漆、防护、扫尾、装箱等
●喷漆是为了防止不加工面锈蚀和使 产品外表美观。 ● 涂油是使产品工作表面和零件的已 加工表面不生锈。 ●扫尾是前期工作的检查确认，使之 最终完整，符合要求。 ●装箱是产品的保管，待发运。
大一工程制图装配图知识点
大一工程制图装配图知识点一、引言工程制图是工程技术人员在工程设计、施工、制造和维护等方面进行交流的基本手段之一。
装配图作为其中的一种重要类型，是用于表示零件的相对位置和拼装方式的图纸。
本文将介绍大一工程制图中装配图的相关知识点。
二、装配图的定义装配图是指将零部件按照一定的顺序和方法组装起来，以图形的方式表现出来的图纸。
装配图用于描述零部件之间的空间位置关系、相对位置关系和传递参照关系，为工程制造和安装提供指导。
三、装配图的构成要素装配图包括以下几个基本要素：1. 线条：装配图中的线条用于表示零部件之间的轮廓、外形和连接关系。
2. 符号：装配图中使用的符号一般是标准化的，用于表示不同类型的零部件和拼装方式。
3. 剖视图：装配图中的剖视图用于展示零部件的内部结构和拼装方式。
4. 尺寸标注：装配图中的尺寸标注用于表示零部件的尺寸和位置信息，以便于制造和检验。
四、装配图的绘制方法1. 正交投影法：正交投影法是最常用的绘制装配图的方法。
它通过在不同的投影面上绘制零部件的轮廓线，再根据相对位置关系将它们拼装起来。
2. 轴测投影法：轴测投影法是将零部件的外形和拼装关系按照一定比例投影到一个平面上，以展示零部件之间的空间位置关系。
3. 剖视图法：在装配图中使用剖视图可以展示零部件的内部结构和拼装方式，使得装配关系更加清晰明了。
五、常见的装配图类型1. 齿轮组装图：用于表示齿轮之间的传动关系和相对位置关系。
2. 轴承组装图：用于表示轴承的安装位置和拼装方式。
3. 钣金装配图：用于表示多个钣金零部件的拼装方式和连接方式。
4. 机械装配图：用于表示机械设备的各个零部件之间的装配关系。
六、装配图的应用领域装配图主要应用于以下几个领域：1. 工程设计：在工程设计过程中，装配图可以帮助工程师更好地理解和把握零部件之间的拼装方式，从而提升设计质量。
2. 生产制造：装配图为生产制造提供了拼装和安装的指导依据，能够简化生产工艺，提高生产效率。
机械制图教材第9章装配图基础知识ppt课件(装配图的作用、内容、画法、看装配图、装配图结构的合理性)
3.技术要求：是与部件或机器有关的性能，装配，检验，使用等方面的要求。
4.明细栏和标题栏 ：说明部件或机器的组成情况，如零件的代号、名称、数量和材料，填写图名、图号、设计单位，制图、审核、日期和比例等。
小 结
了解装配图的作用与内容2.掌握装配图的尺寸标注基本要求
02
装 配 图 的 画 法
（4）指引线不允许相交。当通过有剖面线的区域时，指引线不应与剖面线平行。
（5）指引线可画成折线，但只可曲折一次。
（6）装配图中序号应按水平或垂直方向排列整齐。并应按顺时针或逆时针方向顺次排列。
明细栏的内容有零件、部件序号、代号、名称、数量、材料以及备注等项目，也可按实际需要增加或减少。
01
装配结构的合理性
一、常见的装配结构
在绘制装配图时，要注意装配结构的合理性。
1.接触面的合理结构
两零件应避免在同一方向上有两对表面接触。如下表。
结构不合理
结构合理
由于尺寸L的加工误差，不能保证两对平面同时接触
L
在轴向，不能有两对水平端面同时接触
三、装配图的尺寸标注及技术要求
（3）安装尺寸
（4）外形尺寸
将部件安装到机座上所需要的尺寸。
部件在长、宽、高三个方向上的最大尺寸。
（5）其他重要尺寸
装配时需要加工的尺寸、保证设计性能的尺寸、某些重要的结构尺寸。
装配图上一般应注写以下几方面的技术要求:
（1）装配过程中的注意事项和装配后应满足的要求。如保证间隙，精度要求，润滑方法，密封要求等。
（2）相邻的两个或两个以上零件，剖面线的倾斜方向相反或间隔不同。
（3）同一零件在各视图上的剖面线方向和间隔必须一致。
（4）在装配图中，当剖切平面通过螺钉、螺母、垫圈等紧固件以及轴、连杆、球、钩子、键、销等实心零件的轴线时，则这些零件均按不剖绘制。
机械制图剖视图、螺纹、弹簧、装配图等基础知识
注意： ⑶内、外螺纹旋合的规定画法
1. 表 示 内 、 外 螺 纹大、小径的细实 线和粗实线应分别 对齐。
2. 不 通 螺 孔 中 的 钻孔锥角应画成 120°。
3. 剖 面 线 应 画 到 粗实线上，且螺杆 按不剖绘制。
（点击钻头演示动画）
⑷牙型表示法
一般不在图中表示螺纹 牙型，当需要表示螺纹牙 型时可按图示方法绘出螺 纹的牙型。
画波浪线应注意： 波浪线不应与其它图线重合，遇 到机件上的孔、槽等空腔结构时应 断开波浪线。
四、剖视图的规定画法和简化画法
1.规定画法 对于机件上的肋板、轮辐及薄壁等，若按纵向剖切 则这些结构都不画剖面符号，而用粗实线将其与相邻 部分分开。 但当剖切平面横向切断这些结构时，仍应画出剖面 符号。 ⑴肋板的规定画法
2.画剖视图时应注意的几个问题
⑴通常选用与投影面平行的剖切平面 ⑵其它视图不受剖视图的影响，仍应按完整机件画出视图 ⑶剖开机件后凡可见轮廓线都应画出 ⑷一般省去剖视图中的虚线
3.剖面符号 按国标规定应在机件被剖切处画上表示材料类别的剖 面符号 金属材料的剖面符号为一组间隔相等、方向相同且平 行的细实线（称为剖面线） 通用剖面线应以适当角度的细实线绘制，最好与主要 轮廓线成45°角。
左旋螺纹
右旋螺纹
上述螺纹的五个基本要素决定了螺纹的尺寸和规格。五个 要素相同的内、外螺纹才能够旋合使用。
为了便于设计和加工，国家标准对螺纹作了规定。 标准螺纹 牙型、直径和螺距符合标准 特殊螺纹 牙型符合标准，而直径或螺距不符合标准 非标准螺纹 牙型不符合标准
⑴ 按螺纹的标准化3程.螺度纹分的类 分类
直齿圆柱齿轮各部分名称及参数84滚动轴承85弹簧101装配图的作用与内容102装配图的视图表达方法102装配图的视图表达方法102装配图的视图表达方法102装配图的视图表达方法一滚动轴承的类型和结构向心轴承主要承受径向载荷推力轴承只承受轴向载荷向心推力轴承同时承受轴向和径向载荷如圆锥滚子轴承1
