装配图的特殊表达方法

第十三讲——画装配图知识点3：装配图的特殊表达方法1.拆卸画法在装配图中，当某些视图中会因一个或几个零件遮住大部分装配体，此时可以假想将某些零件拆卸后画装配图，这种画法称为拆卸画法。

2.沿零件的结合面剖切画法可假想沿某些零件的结合面进行剖切，再画出视图。

此时结合面上不画剖面线，但被剖切到的零件的截断面则必需画出剖面线。

转子油泵装配图中的右视图就是沿泵盖的结合面剖切后画出的。

3.单独表达某个零件可另外单独画出该零件的某一视图。

如图中单独画出了件6(泵盖)的两个视图。

4.夸大画法在装配图中，对于绘制一些薄片零件、细丝弹簧、微小间隙以及较小的斜度或锥度，允许将该部分不按原比例绘制，而将其适当夸大绘制，以便画图和看图，如图中件5(垫片)就是用夸大的方法画出的。

5.假想画法(1)当需要表示某些零件的运动范围和极限位置时，可用双点划线画出这些运动零件在极限位置的外形图，如下图中手杆的运动极限位置。

(2)当需要表达本部件与相邻零(部)件的装配关系时，可用双点划线画出相邻零件与本部件相邻部分的轮廓线。

6.展开画法为了表达某些重叠的装配关系，如多级传动变速箱，可以假想按其运动顺序剖切，然后展开在一个平面上，画出剖视图。

这种画法称展开画法。

图示的是挂轮架的展开画法。

7.简化画法在装配图中，零件的圆角、倒角、退刀槽等工艺结构可不画出；滚动轴承等标准件可采用规定的简化画法。

对于若干相同的紧固件组或零部件组,可以只详细地画出其中一组(对于紧固件组甚至一组都可以不画)，其余各组用细点画线表示其位置即可，如右图所示。

对于油杯、油标、电机等标准组合件或标准部件，无论是否被剖切，都可以只画出其简单的外形。

在装配图中，可用粗实线表示带传动中的“带”，用细点画线表示链传动中的“链”。

管子可仅画出其两端部分的形状，中间部分用细点画线画出其中心线即可，也可用与管子中心线重合的单根粗实线表示。

知识点3：装配图的特殊表达方法。

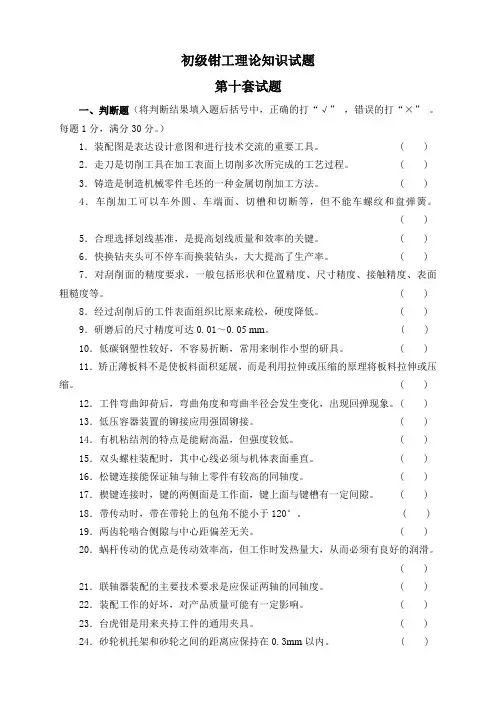

初级钳工理论知识试题第十套试题一、判断题（将判断结果填入题后括号中，正确的打“√”，错误的打“×”。

每题1分，满分30分。

）1．装配图是表达设计意图和进行技术交流的重要工具。

( ) 2．走刀是切削工具在加工表面上切削多次所完成的工艺过程。

( ) 3．铸造是制造机械零件毛坯的一种金属切削加工方法。

( ) 4．车削加工可以车外圆、车端面、切槽和切断等，但不能车螺纹和盘弹簧。

( ) 5．合理选择划线基准，是提高划线质量和效率的关键。

( ) 6．快换钻夹头可不停车而换装钻头，大大提高了生产率。

( ) 7．对刮削面的精度要求，一般包括形状和位置精度、尺寸精度、接触精度、表面粗糙度等。

( ) 8．经过刮削后的工件表面组织比原来疏松，硬度降低。

( ) 9．研磨后的尺寸精度可达0.01～0.05 mm。

( ) 10．低碳钢塑性较好，不容易折断，常用来制作小型的研具。

( ) 11．矫正薄板料不是使板料面积延展，而是利用拉伸或压缩的原理将板料拉伸或压缩。

( ) 12．工件弯曲卸荷后，弯曲角度和弯曲半径会发生变化，出现回弹现象。

( ) 13．低压容器装置的铆接应用强固铆接。

( ) 14．有机粘结剂的特点是能耐高温，但强度较低。

( ) 15．双头螺柱装配时，其中心线必须与机体表面垂直。

( ) 16．松键连接能保证轴与轴上零件有较高的同轴度。

( ) 17．楔键连接时，键的两侧面是工作面，键上面与键槽有一定间隙。

( ) 18．带传动时，带在带轮上的包角不能小于120°。

( ) 19．两齿轮啮合侧隙与中心距偏差无关。

( ) 20．蜗杆传动的优点是传动效率高，但工作时发热量大，从而必须有良好的润滑。

( ) 21．联轴器装配的主要技术要求是应保证两轴的同轴度。

( ) 22．装配工作的好坏，对产品质量可能有一定影响。

( ) 23．台虎钳是用来夹持工件的通用夹具。

( ) 24．砂轮机托架和砂轮之间的距离应保持在0.3mm以内。

3D工程图学应用与提高装配图的的特殊表达方法
装配图规定画法小结
螺纹紧固件
按不剖绘制
轴
零件厚度〈2时，剖面符号用涂黑表示
轴上键槽按
局部剖表示
不接触面
接触面
1.装配图要剖开才能看清内部结构；
2.实心杆件、轴及标准件按不剖绘制；
3.两物体接触面画一条线，不接触面
要夸大画出它们的间隔。

装配图的特殊画法
1.拆卸的画法；
装配图的特殊画法
2.假想的画法；
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）
装配图的特殊画法
3.夸大的画法；
装配图的特殊画法
4.展开的画法；
装配图的特殊画法
5.零件的单独表示法；
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）
装配图的特殊画法
谢谢大家！！！。

汽车机械基础试题库及参考答案第一章机件的表达方法一、名词解释1．正垂面：垂直于正投影面V面而与水平投影面H、侧投影面W倾斜的平面。

2．剖视图：假设用剖切平面剖开机件，将处在观察者和剖切面之间的部分移去，将其余部分向基本投影面投影，所得到的图形。

3．断面图：假想用剖切平面将物体从某处断开，仅画出该剖切平面与物体接触部分的图形。

二、填空题1．根据直线段和投影面的位置不同可以将直线段分为：投影面的垂直线、投影面的平行线和一般位置直线。

2．按照机件被剖开的范围划分，剖视图可以分为：全剖视图、半剖视图和局部剖视图。

3．在断面图中，移出断面的轮廓线用粗实线绘制，重合断面的轮廓线用细实线绘制。

4．断面分为移出断面和重合断面。

三、选择题1．局部视图的范围（断裂）边界用（A）。

A、波浪线表示B、细实线C、粗点画线D、双点画线2．在下列的五组视图中，其正确的两组视图是( AE )四、判断题1．全剖视图一般用于内外形都比较复杂的零件的表达。

（×）2．当机件的主要形状已经表达清楚，只有局部结构未表达清楚，为了简便，不必再画一个完整的视图，而只画出未表达清楚的局部结构叫局部视图。

（√）六、做图题1.补全水平投影，并作出侧面投影。

2. 补画第三面投影，并求出立体表面上点、线的另外两面投影。

3．补画第三面投影，并求出立体表面上点、线的另外两面投影。

4．补画第三面投影，并求出立体表面上点、线的另外两面投影。

第二章常用件的画法一、名词解释1．线数：形成的螺纹的螺旋线的数量。

2．导程：同一条螺旋线上相邻两牙在中径线上对应两点之间的距离。

二、填空题1．螺纹的五大要素为：牙形、公称直径、螺距、线数和旋向。

2．普通螺纹的完整标记由：螺纹代号、螺纹公差代号和螺纹旋合长度三部分组成。

3．平键按照轴槽结构可以分为：圆头普通平键、方头普通平键和单圆头普通平键。

4．滚动轴承一般由：内圈、外圈、滚动体和保持架等零件组成。

5．对于三线螺纹，其导程为螺距的3倍。

焊接结构装配图的表达方法1、焊接结构装配图的画法（1）一般规定①对于焊接结构装配图中的螺钉、螺栓、螺母、垫圈、键、销等连接件和轴、手柄、连杆等实心件，当剖切面通过基本轴线或对称面时，可采用局部剖视图。

①对于相邻两个零件的接触面和配合面之间，规定只画一条轮廓线；而相邻两个零件的非接触面，即使间隔很小，也必须画两条线。

两个相邻的零件在剖视图中的剖面线方向应该相反，或方向一致而间隔不等。

（2）特殊画法①沿零件的结合面剖切和拆卸画法在焊接结构装配图中，为了把装配体某部分零件表达得更清楚，可以假想沿某些零件的结合面进行剖切或把某些零件拆卸后绘制，拆卸后需要说明时可注上“拆下件××”。

①零件的单独画法在焊接结构装配图中，可用视图、剖视图或断面图单独表达某个零件的结构形状，但必须在视图上方标注对应说明。

（3）假想画法当需要在焊接结构装配图上表达某些零件的运动范围和极限位置时，可用双点画线画出该零件在极限位置的外形图；当需要表达本部件与相邻部件的装配关系时，可用双点画线画出相邻部分的轮廓线。

（4）夸大画法对于焊接结构装配图中的薄片零件、细丝零件、微小零件及较小的斜度等，允许该部分不按比例，夸大画出。

（5）简化画法①在焊接结构装配图中，对于小圆角、小倒角、退刀槽等零件的工艺结构可以不画。

①对于焊接结构装配图中若干相同的零件组，可详细地画出一组或几组，其余的以点画线表示中心位置即可。

①对于焊接结构装配图中标准件的一边应用规定表示法，而另一边允许用交叉细实线表达。

①当剖面的厚度等于或小于2mm，可用涂黑代替剖面线。

当两相邻剖面均涂黑时，两剖面之间应留出不小于0.7mm的间隙。

①当剖切平面通过某些部件的对称中心线或轴线时，同时这些部件为标准产品或已有其他图形表达清楚，该部分可按不剖绘制。

2、焊接结构装配图的尺寸标注焊接结构装配图中的尺寸标注不同于零件图，焊接结构装配图中不必标出全部尺寸，只需标注能够说明机器性能、工作原理、安装要求等信息的必要的尺寸，主要包括以下内容：（1）规格尺寸用于说明机械或部件的规格性能尺寸，是设计和使用该产品的重要依据。

第二节装配图的表达方法零件图的各种表达方法同样适应于装配图，但由于装配图是用来表达产品及其组成部分的联接、装配关系和零件的主要结构的，所以对装配图的表达方法又有一些其他规定。

一、装配图的规定画法1、接触面和配合面的画法两零件的接触面和配合面之间只画一条轮廓线，非接触面和非配合面之间要画两条轮廓线。

如图6-6中滚动轴承内圈与轴颈为配合面，滚动轴承内圈上端面与轴肩为接触面，都只画一条轮廓线。

但螺钉穿过端盖的通孔为非接触面和非配合面（两零件的基本尺寸不同），即使间隙很小也必须画出两条轮廓线。

2、金属剖面符号的画法1）在装配图中，相互邻接的金属零件的剖面线，其倾斜方向应相反，或方向一致而间隔不等，见图6-6。

同一装配图中的同一零件的剖面线应方向相同、间隔相等，见图6-2。

2)在装配图中，宽度小于或等于2mm的狭小面积的剖面，可用涂黑代替剖面符号，见图6—6、图6—7a。

当两邻接剖面均涂黑时，两剖面之间应留出不小于0.7mm的空隙，见图6—7b图6—6装配图的画法图6—7用涂黑代替剖面线二、装配图的简化画法1．拆卸画法在装配图中可假想沿某些零件的结合面剖切，此时结合面不画剖面线见图6—2中A—A。

或假想将某些零件拆卸后绘制，需要说明时可加标注“拆去XX等”，女口图6—2中左视图是拆卸螺母、螺栓、油杯后绘制的。

2．假想画法在装配图中用双点划线绘制零、部件的假想轮廓线，一般有以下两种情况。

(1)表达运动件极限位置的轮廓线如图6—8主视图所示，三星轮系机构的柄是按位置I时绘制的，当手柄在极限位置Ⅱ、正时，用双点划线绘制其轮廓线。

图6—8 三星轮系传动机构(2)表达与本装配体有联接或安装关系的相邻零部件的轮廓线如图6—8左视图所示，与该机构有安装关系的主轴箱，用双点划线画出。

3．展开画法为了表达传动机构的传动路线和各轴间的装配关系，可假想按传动顺序沿轴线剖切，然后依次展开在同一个平面上，向选定的投影面投影所画出剖视图的方法为展开画法。

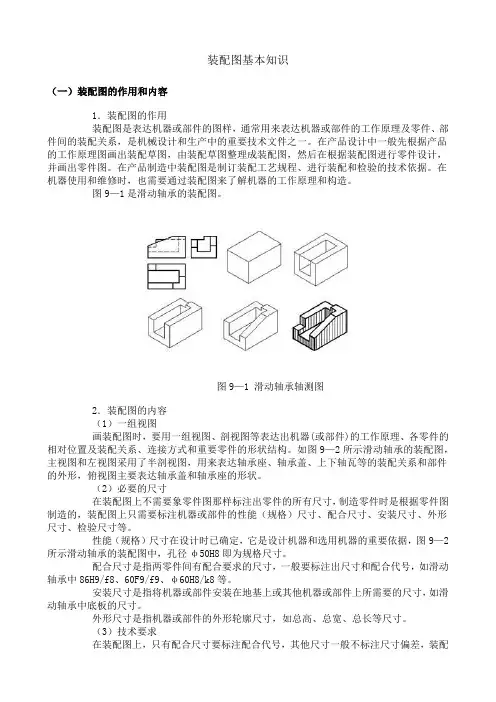

装配图基本知识（一）装配图的作用和内容1．装配图的作用装配图是表达机器或部件的图样，通常用来表达机器或部件的工作原理及零件、部件间的装配关系，是机械设计和生产中的重要技术文件之一。

在产品设计中一般先根据产品的工作原理图画出装配草图，由装配草图整理成装配图，然后在根据装配图进行零件设计，并画出零件图。

在产品制造中装配图是制订装配工艺规程、进行装配和检验的技术依据。

在机器使用和维修时，也需要通过装配图来了解机器的工作原理和构造。

图9—1是滑动轴承的装配图。

图9—1 滑动轴承轴测图2．装配图的内容（1）一组视图画装配图时，要用一组视图、剖视图等表达出机器(或部件)的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。

如图9—2所示滑动轴承的装配图，主视图和左视图采用了半剖视图，用来表达轴承座、轴承盖、上下轴瓦等的装配关系和部件的外形，俯视图主要表达轴承盖和轴承座的形状。

（2）必要的尺寸在装配图上不需要象零件图那样标注出零件的所有尺寸，制造零件时是根据零件图制造的，装配图上只需要标注机器或部件的性能（规格）尺寸、配合尺寸、安装尺寸、外形尺寸、检验尺寸等。

性能（规格）尺寸在设计时已确定，它是设计机器和选用机器的重要依据，图9—2所示滑动轴承的装配图中，孔径φ50H8即为规格尺寸。

配合尺寸是指两零件间有配合要求的尺寸，一般要标注出尺寸和配合代号，如滑动轴承中86H9/f8、60F9/f9、φ60H8/k8等。

安装尺寸是指将机器或部件安装在地基上或其他机器或部件上所需要的尺寸，如滑动轴承中底板的尺寸。

外形尺寸是指机器或部件的外形轮廓尺寸，如总高、总宽、总长等尺寸。

（3）技术要求在装配图上，只有配合尺寸要标注配合代号，其他尺寸一般不标注尺寸偏差，装配图上一般也不需要标注表面粗糙度代号和形位公差代号。

在明细栏的上方或图形下方的空白处用文字形式说明技术要求的的内容，技术要求的内容主要为机器或部件的性能、装配、调整、试验等所必须满足的技术条件。
