10-1装配图及其表达方法(精)

46°
H6 φ36h6
68
13
160
13
24
5°32′
10.2.2. 装配图的特殊表达方法--— 假想画法 10.2.2. 装配图的特殊表达方法 3.假想画法
当需要表达 钻具、夹具 中所夹持工 件的位置情 况时，可用 双点划线画 出所夹持工 件的外形轮 廓。
10.2.2.装配图的特殊表达方法—展开画法 4.展开画法
在装配图中，如 绘制厚度很小的 薄片、直径很小 的孔以及很小的 锥度、斜度和尺 寸很小的非配合 间隙时，这些结 构可不按原比例 而夸大画出。
10.2.2. —6.简化画法 10.2.2.装配图的特殊表达方法 装配图的特殊表达方法—简化画法
在装配图中，零 件的工艺结构， 如小圆角、倒角、 退刀槽等可不画 出（图中的退刀 槽、圆角及轴端 倒角都未画出）。
打标记处
10.2.2. 10.2.2.装配图的特殊表达方法 装配图的特殊表达方法— —1. 拆卸画法 拆卸画法
拆卸画法的拆卸范围比较灵活， 可以将某些零件全拆，也可以将某些 零件半拆。半拆时以对称线为界，类 似于半剖。还可以将某些零件局部拆 卸，此时，以波浪线分界，类似于局 部剖。 采用拆卸画法的视图需加以说明 时，可标注“拆去××零件”等字样。
(b)假想画法
(c) 零件单独表示法
10.2.2. 装配图的特殊表达方法 -假想画法 10.2.2. 装配图的特殊表达方法 — 3. 假想画法
A-A
A
泵盖
当需要 表达所画装 配体与相邻 零件或部件 的关系时， 可用双点划 线假想画出 相邻零件或 部件的轮廓。
A

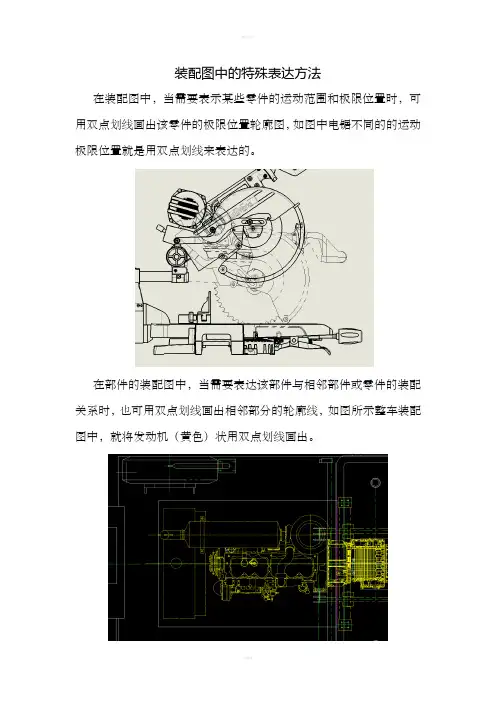

10.2.2. 假想画法 10.2.2.装配图的特殊表达方法 装配图的特殊表达方法— --3. 假想画法 当需要表达 某些运动零 件或部件的 运动范围及 极限位置时， 可用双点划 线画出其极 限位置的外 形轮廓。
装配图中若干相同的 零件组，如螺栓、螺 母、垫圈等，可只详 细地画出一组或几组， 其余只用点划线表示 出装配位置即可。
10.2.2. 10.2.2. 装配图的特殊表达方法 装配图的特殊表达方法 —— 6.简化画法 简化画法 当剖切平面通 过的某些组件 为标准产品， 或该组件已由 其他图形表达 清楚时，则该 组件可按不剖 绘制。
拆去螺栓、螺母等 A A-A
A
假想将一些零件拆去后再 画出剩下部分的视图。
拆去的 零件
10.2.2. 装配图的特殊表达方法—— 拆卸画法 10.2.2. 装配图的特殊表达方法 1.拆卸画法
采用拆 卸画法 的视图 需加以 说明时， 可标注 “拆去 ××零 件”等 字样。
折去轴承盖、螺母等
假想沿零件的结 合面剖切，相当 于把剖切面一侧 的零件拆去，画 出剩下部分的视 图。此时，零件 的结合面上不画 剖面线，但被剖 切到的零件必须 画出剖面线。
A A-A 展开
床头箱
Ⅰ A Ⅳ A
A Ⅱ Ⅲ Ⅳ
Ⅰ
A Ⅲ A Ⅱ
为了表达传动机构 的传动路线和装配 关系，可假想按传 动顺序沿轴线剖切， 然后依次将各剖切 平面展开在一个平 面上，画出其剖视 图。此时应在展开 图的上方注明 “×-×展开”字 样。
10.2.2. 装配图的特殊表达方法 5.夸大画法 10.2.2. 装配图的特殊表达方法—— 夸大画法
7 6 5 4 3 2 序号 代 号 FJ145-63 轴 承 座 毡 1 圈 2
打标记处
15
190
技术要求 非加工表面喷草绿色漆 HT200 1 序号 制图 校核 审核 更改 料 备注 班级 代 号 轴承盖 零 件 名 称 1 HT200 料 备注
标题栏
数量 材
GB/T276-1994 深沟球轴承6307 1 GB97.1-2002 垫 圈 8 GB6170-2000 螺 螺 母 2 M8 2 2 数量 材
10.1.装配图的作用及内容 装配图的作用及内容 10.1.
10.1.1.装配图的作用 10.1.2.装配图的内容
10.1.1 装配图的作用 装配图在科研和生产中起着十分重要的作用。 在设计产品时，通常是根据设计任务书，先 画出符合设计要求的装配图，再根据装配图画出 符合要求的零件图。 在制造产品时，要根据装配图制定装配工艺 规程进行装配、调试和检验产品。 在使用产品时，要从装配图上了解产品的结 构、性能、工作原理及保养、维修的方法和要求。
10.2.2. 装配图的特殊表达方法 — 6.简化画法 10.2.2. 装配图的特殊表达方法— 简化画法 在不致引起误解，不影响看图的情况下，剖 切平面后不需表达的部分可省略不画。（螺纹
紧固件及与其接触的夹板可见部分都被省略了）
拆去螺栓、螺母等 A A-A
A
示机器或部件的性能、 规格、外形大小及装 配、检验、安装所需 的尺寸。
74
7
技术要求
用符号或文字注写 的机器或部件在装 配、检验、调试和 使用等方面的要、 规则和说明等。
84 f9 150
H9
拆去轴承盖、螺母等
6
5
明细栏
注明各种零件的序号、 代号、名称、数量、材 料、重量、备注等内容， 以便读图、图样管理及 进行生产准备、生产组 织工作。
(日期) (日期) (日期) 比例 (日期) 成绩 (学号) 共 张 第 张
(校名)
1:2
说明机器或部件的名 称、图样代号、比例、 重量及责任者的签名 和日期等内容。
栓 M8X70
滚动轴承座
图号18.01.00
零 件 名 称
10.2.装配图的表达方法 装配图的表达方法 10.2.
装配图和零件图一样，也是按正投影的原理、方法 和《机械制图》国家标准的有关规定绘制的。零件图的表 达方法（视图、剖视、断面等）及视图选用原则，一般都 适用于装配图。但由于装配图与零件图各自表达对象的重 点及在生产中所使用的范围有所不同，因而 国家标准对装配图在表达方法上还有一些专门规定。
10.2.1.装配图的规定画法 10.2.2.装配图的特殊表达方法
10.2.1.装配图的规定画法 10.2.1. 装配图的规定画法
两基本尺寸不相 同的不接触表面 和非配合表面， 即使其间隙很小， 也必须画两条线 两零件的接触面 和配合面只画一 条线
10.2.1. 装配图的规定画法 10.2.1. 装配图的规定画法 10.2.1. 装配图的规定画法
10.2.2. 装配图的特殊表达方法 2. 单独表达某个零件 10.2.2. 装配图的特殊表达方法— -单独表达某个零件
当个别零件在装配图中未表达清楚而又需要表达时， 可单独画出该零件的视图，并在零件视图上方注出该零 件的名称或编号，其标注方法与局部视图类似。
A-A A 泵盖 泵盖B
B
A
(a) 拆卸剖视画法
放大
一组视图
表达机器或部件的工 作原理、装配关系、 传动路线、连接方式 及零件的基本结构。
10.1.2. 装配图的内容
100
1
序号
组成机器或部件的每一 种零件（结构形状、尺 寸规格及材料完全相同 的为一种零件），在装 配图上，必须按一定的 顺序编上序号
2
? 80
K7
95
?3
5
3 4
50
22
必要的尺寸表
10.2.2. 装配图的特殊表达方法 6.简化画法 10.2.2. 装配图的特殊表达方法—— 简化画法
装配图中螺栓、螺母 等可按简化画法画出。
装配图中的滚动轴 承，可只画出一半， 另一半按规定示意 画法画出。
10.2.2. 装配图的特殊表达方法 —6.简化画法 10.2.2.装配图的特殊表达方法 —简化画法
10.2.1. 装配图的规定画法 10.2.1. 装配图的规定画法 厚度小 于或等 于2毫米 的狭小 面积的 剖面， 可用涂 黑代替 剖面符 号。
需要特别 表明轴等 实心零件 上的凹坑、 凹槽、键 槽、销孔 等结构时， 可采用局 部剖视来 表达。
10.2.2. 装配图的特殊表达方法 — 1.拆卸画法 10.2.2. 装配图的特殊表达方法— 拆卸画法ຫໍສະໝຸດ 或 方 向 一 致 而 间 隔 不 同
在剖视 图或断 面图中， 相邻两 个零件 的剖面 线倾斜 方向应 相反。
10.2.1. 装配图的规定画法 10.2.1. 装配图的规定画法
紧固件以及轴、 连杆、球、勾 子、键、销等 实心零件，若 按纵向剖切， 且剖切平面通 过其对称平面 或轴线时，则 这些零件均按 不剖绘制
