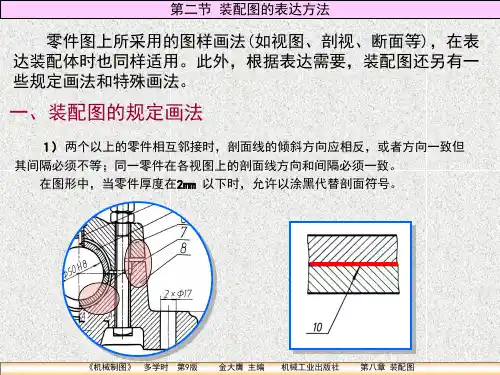

8.2装配图的表达方法.

第十三讲——画装配图知识点3：装配图的特殊表达方法1.拆卸画法在装配图中，当某些视图中会因一个或几个零件遮住大部分装配体，此时可以假想将某些零件拆卸后画装配图，这种画法称为拆卸画法。

2.沿零件的结合面剖切画法可假想沿某些零件的结合面进行剖切，再画出视图。

此时结合面上不画剖面线，但被剖切到的零件的截断面则必需画出剖面线。

转子油泵装配图中的右视图就是沿泵盖的结合面剖切后画出的。

3.单独表达某个零件可另外单独画出该零件的某一视图。

如图中单独画出了件6(泵盖)的两个视图。

4.夸大画法在装配图中，对于绘制一些薄片零件、细丝弹簧、微小间隙以及较小的斜度或锥度，允许将该部分不按原比例绘制，而将其适当夸大绘制，以便画图和看图，如图中件5(垫片)就是用夸大的方法画出的。

5.假想画法(1)当需要表示某些零件的运动范围和极限位置时，可用双点划线画出这些运动零件在极限位置的外形图，如下图中手杆的运动极限位置。

(2)当需要表达本部件与相邻零(部)件的装配关系时，可用双点划线画出相邻零件与本部件相邻部分的轮廓线。

6.展开画法为了表达某些重叠的装配关系，如多级传动变速箱，可以假想按其运动顺序剖切，然后展开在一个平面上，画出剖视图。

这种画法称展开画法。

图示的是挂轮架的展开画法。

7.简化画法在装配图中，零件的圆角、倒角、退刀槽等工艺结构可不画出；滚动轴承等标准件可采用规定的简化画法。

对于若干相同的紧固件组或零部件组,可以只详细地画出其中一组(对于紧固件组甚至一组都可以不画)，其余各组用细点画线表示其位置即可，如右图所示。

对于油杯、油标、电机等标准组合件或标准部件，无论是否被剖切，都可以只画出其简单的外形。

在装配图中，可用粗实线表示带传动中的“带”，用细点画线表示链传动中的“链”。

管子可仅画出其两端部分的形状，中间部分用细点画线画出其中心线即可，也可用与管子中心线重合的单根粗实线表示。

知识点3：装配图的特殊表达方法。

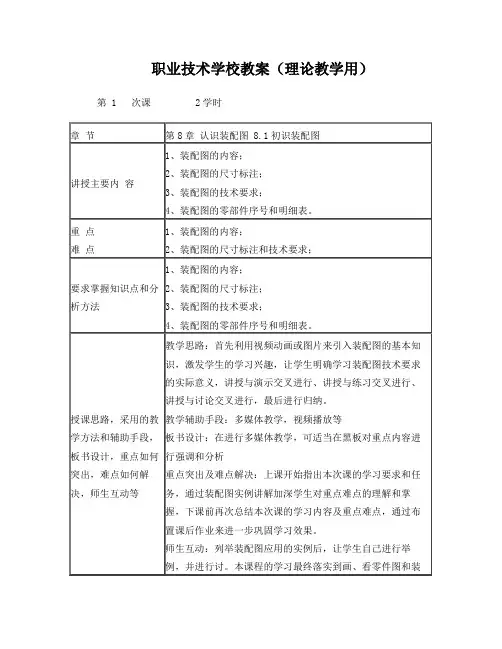

【教学安排】第一结合滑动轴承案例介绍装配图的大体知识，包括装配图的作用、内容、装配结构的表达方式、常见装配工艺结构等，完成一张由零件图拼画装配图的作业，然后通过铣刀架和球阀介绍看装配图的方式，完成一张由装配图拆画的零件图，最后测绘一套部件的装配图和零件草图，等学习AutoCAD后，在运算机上依照草图绘制零件图。

第一讲装配图的大体知识1．知识要点（1）装配图的作用和内容（2）装配图的视图表达方式（3）装配工艺结构（4）装配图尺寸标注和技术要求（5）装配图上零件的序号和明细栏（6）机械上的常见装置2．教学方式本讲采纳电子挂图介绍装配图上的相关内容，可联系作业进行讲解，重点要把装配图和零件图的区别讲清楚，要和生产实际相结合。

结合作业介绍由零件图拼画装配图的方式和画图步骤。

3．课前预备预备几张以往同窗绘制的装配图、教具模型。

熟悉课件和电子挂图的内容。

4．本讲作业依照零件图画装配图（千斤顶或四通阀）。

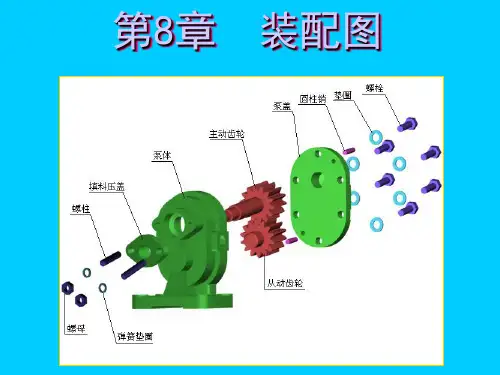

5．教学内容装配图的作用和内容装配图的作用装配图是表达机械或部件的图样，通经常使用来表达机械或部件的工作原理及零件、部件间的装配关系，是机械设计和生产中的重要技术文件之一。

在产品设计中一样先依照产品的工作原理图画出装配草图，由装配草图整理成装配图，然后在依照装配图进行零件设计，并画出零件图。

在产品制造中装配图是制订装配工艺规程、进行装配和查验的技术依据。

在机械利用和维修时，也需要通过装配图来了解机械的工作原理和构造。

【案例1】滑动轴承图8-1至图8-6为滑动轴承装配图和部份零件的零件图，从装配图上能够了解到滑动轴承的装配关系和装配要求。

图8-1 滑动轴承【Flash/08-01 滑动轴承.swf】图8-2 滑动轴承装配图图8-3 轴承座轴测图【虚拟现实/08-02 轴承座.WRL】图8-4 轴承座零件图图8-5 轴承盖轴测图【虚拟现实/08-01 轴承盖.WRL】图8-6 轴承盖零件图装配图的内容一张完整的装配图必需具有以下内容：(1)一组视图画装配图时，要用一组视图、剖视图等表达出机械(或部件)的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。

第一讲 装配图的基本知识 1． 知识要点 （1）装配图的作用和内容 （2）装配图的视图表达方法 （3）装配工艺结构 （4）装配图尺寸标注和技术要求 （5）装配图上零件的序号和明细栏 （6）机器上的常见装置 2． 教学方法 本讲采用电子挂图介绍装配图上的相关内容，可联系作业进行讲解，重点要把装配图和零件图的区别讲清楚，要和生产实际相结合。结合作业介绍由零件图拼画装配图的方法和绘图步骤。 3． 课前准备 准备几张以往同学绘制的装配图、教具模型。熟悉课件和电子挂图的内容。 4． 本讲作业 根据零件图画装配图（千斤顶或四通阀）。 5． 教学内容 8.1 装配图的作用和内容

8.1.1 装配图的作用

装配图是表达机器或部件的图样，通常用来表达机器或部件的工作原理及零件、部件间的装配关系，是机械设计和生产中的重要技术文件之一。在产品设计中一般先根据产品的工作原理图画出装配草图，由装配草图整理成装配图，然后在根据装配图进行零件设计，并画出零件图。在产品制造中装配图是制订装配工艺规程、进行装配和检验的技术依据。在机器使用和维修时，也需要通过装配图来了解机器的工作原理和构造。

【案例1】滑动轴承 图8-1至图8-6为滑动轴承装配图和部分零件的零件图，从装配图上可以了解到滑动轴承的装配关系和装配要求。 图8-1 滑动轴承【Flash/08-01 滑动轴承.swf】 图8-2 滑动轴承装配图 图8-3 轴承座轴测图【虚拟现实/08-02 轴承座.WRL】 图8-4 轴承座零件图

图8-5 轴承盖轴测图【虚拟现实/08-01 轴承盖.WRL】 图8-6 轴承盖零件图

8.1.2 装配图的内容 一张完整的装配图必须具备下列内容：

(1) 一组视图 画装配图时，要用一组视图、剖视图等表达出机器(或部件)的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。 如图8-2所示滑动轴承的装配图，主视图和左视图采用了半剖视图，用来表达轴承座、轴承盖、上下轴瓦等的装配关系和部件的外形；俯视图主要表达轴承盖和轴承座的形状。 (2) 必要的尺寸 在装配图上不需要象零件图那样标注出零件的所有尺寸，制造零件时是根据零件图制造的，装配图上只需要标注机器或部件的性能（规格）尺寸、配合尺寸、安装尺寸、外形尺寸、检验尺寸等。性能（规格）尺寸在设计时已确定，它是设计机器和选用机器的重要依据，图8-2所示滑动轴承的装配图中,孔径φ50H8即为规格尺寸；配合尺寸是指两零件间有配合要求的尺寸，一般要标注出尺寸和配合代号，如滑动轴承中86H9/f8、60F9/f9、φ60H8/k8等；安装尺寸是指将机器或部件安装在地基上或其他机器或部件上所需要的尺寸，如滑动轴承中底板的尺寸；外形尺寸是指机器或部件的外形轮廓尺寸，如总高、总宽、总长等尺寸。 (3) 技术要求 在装配图上，只有配合尺寸要标注配合代号，其他尺寸一般不标注尺寸偏差，装配图上一般也不需要标注表面粗糙度代号和形位公差代号。在明细栏的上方或图形下方的空白处用文字形式说明技术要求的的内容，技术要求的内容主要为机器或部件的性能、装配、调整、试验等所必须满足的技术条件。 (4) 零件的序号、明细栏（GB/T 10609.2—1989）和标题栏（GB/T 10609.1—1989）、 装配图中的零件编号和明细栏用于说明每个零件的名称、代号、数量和材料等。标题栏包括部件名称、比例、绘图和设计人员的签名等。明细栏和标题栏绘制在一起时的尺寸和分栏如图8-7所示（GB/T 17825.2—1999）。编号时应在被编号零、部可见轮廓线内画一小圆点，用细实线画出指引线引出图外，在指引线的端部用细实线画一水平线或圆圈，在水平线上或圆圈内写零件的序号。 为使图形清晰，指引线不宜穿过太多的图形，指引线通过剖面线区域时，不应和剖面线平行，指引线也不要相交，必要时指引线可画成折线，但只能折一次。序号在图上应按水平或垂直方向均匀排列整齐，并按照顺时针或逆时针方向顺序排列。
