装配体的表达方法

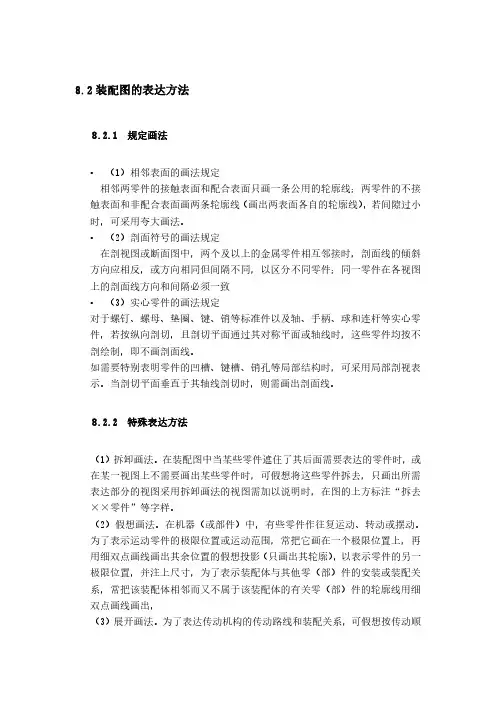

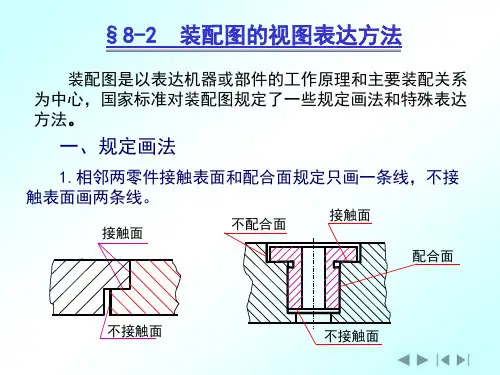

8.2装配图的表达方法8.2.1规定画法•（1）相邻表面的画法规定相邻两零件的接触表面和配合表面只画一条公用的轮廓线；两零件的不接触表面和非配合表面画两条轮廓线（画出两表面各自的轮廓线），若间隙过小时，可采用夸大画法。

•（2）剖面符号的画法规定在剖视图或断面图中，两个及以上的金属零件相互邻接时，剖面线的倾斜方向应相反，或方向相同但间隔不同，以区分不同零件；同一零件在各视图上的剖面线方向和间隔必须一致•（3）实心零件的画法规定对于螺钉、螺母、垫圈、键、销等标准件以及轴、手柄、球和连杆等实心零件，若按纵向剖切，且剖切平面通过其对称平面或轴线时，这些零件均按不剖绘制，即不画剖面线。

如需要特别表明零件的凹槽、键槽、销孔等局部结构时，可采用局部剖视表示。

当剖切平面垂直于其轴线剖切时，则需画出剖面线。

8.2.2特殊表达方法（1）拆卸画法。

在装配图中当某些零件遮住了其后面需要表达的零件时，或在某一视图上不需要画出某些零件时，可假想将这些零件拆去，只画出所需表达部分的视图采用拆卸画法的视图需加以说明时，在图的上方标注“拆去××零件”等字样。

（2）假想画法。

在机器（或部件）中，有些零件作往复运动、转动或摆动。

为了表示运动零件的极限位置或运动范围，常把它画在一个极限位置上，再用细双点画线画出其余位置的假想投影（只画出其轮廓），以表示零件的另一极限位置，并注上尺寸，为了表示装配体与其他零（部）件的安装或装配关系，常把该装配体相邻而又不属于该装配体的有关零（部）件的轮廓线用细双点画线画出，（3）展开画法。

为了表达传动机构的传动路线和装配关系，可假想按传动顺序沿轴线剖切，然后依次将各剖切平面展开在一个平面上，画出其剖视图。

此时应在展开图的上方注明“×-×展开”字样。

（4）夸大画法。

在装配图中非配合面的微小间隙、薄片零件、细丝弹簧等，若按其实际尺寸很难画出或难以明显表示时，均可不按比例而采用夸大画出。

第十三讲——画装配图知识点3：装配图的特殊表达方法1.拆卸画法在装配图中，当某些视图中会因一个或几个零件遮住大部分装配体，此时可以假想将某些零件拆卸后画装配图，这种画法称为拆卸画法。

2.沿零件的结合面剖切画法可假想沿某些零件的结合面进行剖切，再画出视图。

此时结合面上不画剖面线，但被剖切到的零件的截断面则必需画出剖面线。

转子油泵装配图中的右视图就是沿泵盖的结合面剖切后画出的。

3.单独表达某个零件可另外单独画出该零件的某一视图。

如图中单独画出了件6(泵盖)的两个视图。

4.夸大画法在装配图中，对于绘制一些薄片零件、细丝弹簧、微小间隙以及较小的斜度或锥度，允许将该部分不按原比例绘制，而将其适当夸大绘制，以便画图和看图，如图中件5(垫片)就是用夸大的方法画出的。

5.假想画法(1)当需要表示某些零件的运动范围和极限位置时，可用双点划线画出这些运动零件在极限位置的外形图，如下图中手杆的运动极限位置。

(2)当需要表达本部件与相邻零(部)件的装配关系时，可用双点划线画出相邻零件与本部件相邻部分的轮廓线。

6.展开画法为了表达某些重叠的装配关系，如多级传动变速箱，可以假想按其运动顺序剖切，然后展开在一个平面上，画出剖视图。

这种画法称展开画法。

图示的是挂轮架的展开画法。

7.简化画法在装配图中，零件的圆角、倒角、退刀槽等工艺结构可不画出；滚动轴承等标准件可采用规定的简化画法。

对于若干相同的紧固件组或零部件组,可以只详细地画出其中一组(对于紧固件组甚至一组都可以不画)，其余各组用细点画线表示其位置即可，如右图所示。

对于油杯、油标、电机等标准组合件或标准部件，无论是否被剖切，都可以只画出其简单的外形。

在装配图中，可用粗实线表示带传动中的“带”，用细点画线表示链传动中的“链”。

管子可仅画出其两端部分的形状，中间部分用细点画线画出其中心线即可，也可用与管子中心线重合的单根粗实线表示。

知识点3：装配图的特殊表达方法。

装配图的表达方法一．规定画法1.两接触表面花一条线，不接触的表面花两条线2.在剖视图中，相邻的两零件的剖面线方向相反。

三个火三个以上零件相邻时，除两个零件的剖面线方向不同外，其他零件的剖面线方向间隔或与同方向的剖面线错开3.对于轴连杆球钩子你等实心零件及螺母螺钉键销等标准件，若剖切平面通过轴线或对称面时，则这些零件均按不剖绘制。

必要时，可采用局部剖。

二装配图中的尺寸标注1.性能或规格尺寸表示机器或部件性能或规格的尺寸，它在设计时就已经确定，也是设计了解和选用该机器或部件的依据2.装配尺寸包括保证有关零件间配合性质的尺寸保证零件间相对位置的尺寸装配时进行加工的有关尺寸等4.安装尺寸机器或部件安装时所需的尺寸5.外形尺寸表示机器或部件外形轮廓的大小即总长总宽总高。

它为包装运输和安装过程所占的空间提供了数据6.其他重要的尺寸7.他们是在设计中确定，又不属于上述几类尺寸的一些重要尺寸。

如运动零件的极限尺寸重要零件的重要尺寸等。

花装配图的方法和步骤装配图的表达重点是部件的装配关系工作原理和主要零件的结构形状1.装配图主视图的选择装配图的主视图选择包括确定的安防位置和主视图的投射方向部件的安放位置确定后，接着就选择部件的主视图的透射方向。

一般在机器或部件中，存在着装配关系密切的一些零件，称为装配干线。

机器或部件是由一些主要和次要的装配干线组成的，如齿轮油泵中的传动齿轮轴和齿轮轴为主要的装配干线，螺栓、螺钉和销是次要的装配干线。

为了清楚地表达这些装配关系，常通过装配干线的轴线将部件剖开，画出剖视图作为装配图的主视图。

2.其它视图的选择根据确定的主视图，再选择其它视图，以补充表达主视图尚未表达清楚的部分3.画各视图的主要基准线视图的主要基准线包括装配干线的轴线、对称中心线和作图基准线4.沿主要装配干线依次画齐零件以装配干线为准，由内向外逐个画各个零件，也可以由外向内画或结合应用，视作图的方便而定。

画图时，一般从主视图画起，几个视图配合进行。

焊接结构装配图的表达方法1、焊接结构装配图的画法（1）一般规定①对于焊接结构装配图中的螺钉、螺栓、螺母、垫圈、键、销等连接件和轴、手柄、连杆等实心件，当剖切面通过基本轴线或对称面时，可采用局部剖视图。

①对于相邻两个零件的接触面和配合面之间，规定只画一条轮廓线；而相邻两个零件的非接触面，即使间隔很小，也必须画两条线。

两个相邻的零件在剖视图中的剖面线方向应该相反，或方向一致而间隔不等。

（2）特殊画法①沿零件的结合面剖切和拆卸画法在焊接结构装配图中，为了把装配体某部分零件表达得更清楚，可以假想沿某些零件的结合面进行剖切或把某些零件拆卸后绘制，拆卸后需要说明时可注上“拆下件××”。

①零件的单独画法在焊接结构装配图中，可用视图、剖视图或断面图单独表达某个零件的结构形状，但必须在视图上方标注对应说明。

（3）假想画法当需要在焊接结构装配图上表达某些零件的运动范围和极限位置时，可用双点画线画出该零件在极限位置的外形图；当需要表达本部件与相邻部件的装配关系时，可用双点画线画出相邻部分的轮廓线。

（4）夸大画法对于焊接结构装配图中的薄片零件、细丝零件、微小零件及较小的斜度等，允许该部分不按比例，夸大画出。

（5）简化画法①在焊接结构装配图中，对于小圆角、小倒角、退刀槽等零件的工艺结构可以不画。

①对于焊接结构装配图中若干相同的零件组，可详细地画出一组或几组，其余的以点画线表示中心位置即可。

①对于焊接结构装配图中标准件的一边应用规定表示法，而另一边允许用交叉细实线表达。

①当剖面的厚度等于或小于2mm，可用涂黑代替剖面线。

当两相邻剖面均涂黑时，两剖面之间应留出不小于0.7mm的间隙。

①当剖切平面通过某些部件的对称中心线或轴线时，同时这些部件为标准产品或已有其他图形表达清楚，该部分可按不剖绘制。

2、焊接结构装配图的尺寸标注焊接结构装配图中的尺寸标注不同于零件图，焊接结构装配图中不必标出全部尺寸，只需标注能够说明机器性能、工作原理、安装要求等信息的必要的尺寸，主要包括以下内容：（1）规格尺寸用于说明机械或部件的规格性能尺寸，是设计和使用该产品的重要依据。

第二节装配图的表达方法零件图的各种表达方法同样适应于装配图，但由于装配图是用来表达产品及其组成部分的联接、装配关系和零件的主要结构的，所以对装配图的表达方法又有一些其他规定。

一、装配图的规定画法1、接触面和配合面的画法两零件的接触面和配合面之间只画一条轮廓线，非接触面和非配合面之间要画两条轮廓线。

如图6-6中滚动轴承内圈与轴颈为配合面，滚动轴承内圈上端面与轴肩为接触面，都只画一条轮廓线。

但螺钉穿过端盖的通孔为非接触面和非配合面（两零件的基本尺寸不同），即使间隙很小也必须画出两条轮廓线。

2、金属剖面符号的画法1）在装配图中，相互邻接的金属零件的剖面线，其倾斜方向应相反，或方向一致而间隔不等，见图6-6。

同一装配图中的同一零件的剖面线应方向相同、间隔相等，见图6-2。

2)在装配图中，宽度小于或等于2mm的狭小面积的剖面，可用涂黑代替剖面符号，见图6—6、图6—7a。

当两邻接剖面均涂黑时，两剖面之间应留出不小于0.7mm的空隙，见图6—7b图6—6装配图的画法图6—7用涂黑代替剖面线二、装配图的简化画法1．拆卸画法在装配图中可假想沿某些零件的结合面剖切，此时结合面不画剖面线见图6—2中A—A。

或假想将某些零件拆卸后绘制，需要说明时可加标注“拆去XX等”，女口图6—2中左视图是拆卸螺母、螺栓、油杯后绘制的。

2．假想画法在装配图中用双点划线绘制零、部件的假想轮廓线，一般有以下两种情况。

(1)表达运动件极限位置的轮廓线如图6—8主视图所示，三星轮系机构的柄是按位置I时绘制的，当手柄在极限位置Ⅱ、正时，用双点划线绘制其轮廓线。

图6—8 三星轮系传动机构(2)表达与本装配体有联接或安装关系的相邻零部件的轮廓线如图6—8左视图所示，与该机构有安装关系的主轴箱，用双点划线画出。

3．展开画法为了表达传动机构的传动路线和各轴间的装配关系，可假想按传动顺序沿轴线剖切，然后依次展开在同一个平面上，向选定的投影面投影所画出剖视图的方法为展开画法。

装配体的表达方法零件图主要用于指导零件的制造，而装配图则主要用于指导将零件组装成机器部件。

所以装配体的表达方法，除了沿用零件的各种表达所选用原则之外国家标准《机械制图》中运规定了装配图的有关规定画法和特殊的表达方法。

一、规定画法1．接触面和装配面的画法（1）相邻零件的接触画或配合面，规定只画一条轮廓线。

（2）但相邻零件之间的不接触面即使是间隙很小，也应画两条轮廓线。

2．剖面线的画法在装配图中，对被剖的的金属材料的零件其剖面线的画法有如下规定：（1）在同一第装配图上，同一个零件在各个剖视图、剖面图中剖面线的倾斜方向和间距应画成一致的；（2）为了区分不同的零件，对于相邻零件的剖面线，其倾斜方向或间距均不应画成一样。

即采用倾斜方向相反或剖面线的间距不同以示区别。

如图9-2P183图中还说明了当补剖部分的图形面积较大时可以只沿轮廓的固边画出剖面符号（3）薄壁零件被剖，其厚度≤2mm时允许用涂黑表示被剖部分。

（比如垫片）3．标准中实心件的画法（1）在装配图中，对于标准件如螺*固件、键、销度外，标准的实心零件（如轴、球、手柄、连杆之类）既使剖切平面沿它们的轴线剖切时，也均按不剖绘制；（2）若实心轴上有需要表示的结构，台键槽、销孔等，可利采用局部剖视表示，如图9-2（P182）中轴上的销孔；（3）上述的实心零件，若被垂直于轴线的剖切进则应画剖面符号如图9-1P182中的左视图中被横向截断的件（双头螺柱）画有剖面线。

二、特殊画法特殊画法中有四种表达方法1．拆卸画法在装配图的某一视图上，对于已经在其它视图中表在清楚的一个或几个零件，若它们*位了其它装配关系和零件时，可以假想拆去这一个或几件零件，对其余部分再进行投影，这种画法称为拆卸画法，以使图形表达清晰，但需在该视图上方写明“拆去XX件”，如图（9-1）P182中的左视图。

2．拆卸剖视为了表达配体的内部结构，可以设想沿表示比零件的结合面剖开将已在其它视图中表达清楚的零件拆卸，对除下的部分进行投影，以表达被遮盖部分的形状，称为拆卸剖视。
