识读零件图

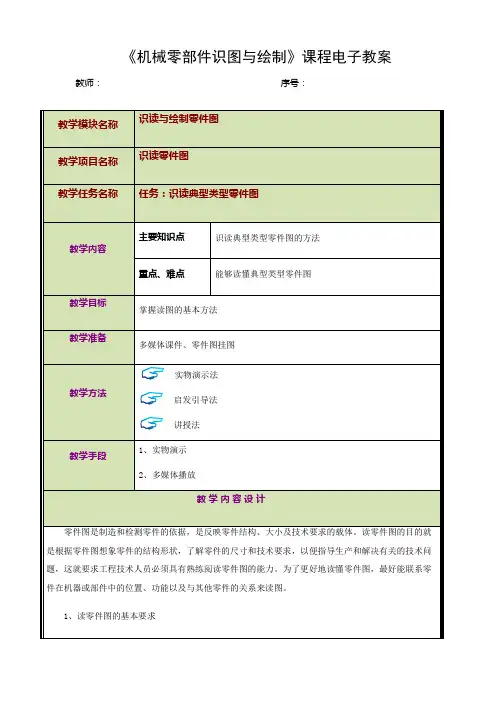

《机械零部件识图与绘制》课程电子教案教师：序号：了解零件的名称、用途和材料；分析零件各组成部分的几何形状、结构特点及作用；分析零件各部分的定形尺寸和各部分之间的定位尺寸；熟悉零件的各项技术要求。

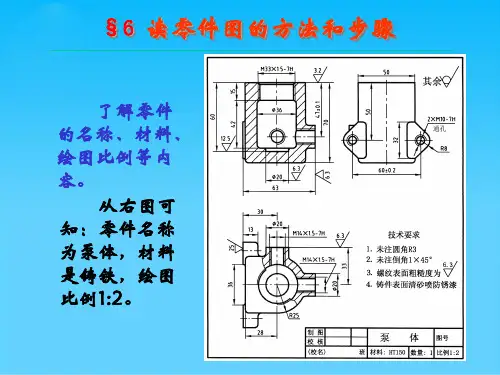

2、读零件图的方法和步骤概括了解，从标题栏内了解零件的名称、材料、比例等，并浏览视图，初步得出零件的用途和形体概貌。

详细分析：（1）．分析表达方案分析视图布局，找出主视图、其它基本视图和辅助视图。

根据剖视、断面的剖切方法、位置，分析剖视、断面的表达目的和作用。

（2）．分析形体、想出零件的结构形状先从主视图出发，联系其它视图进行分析。

用形体分析法分析零件各部分的结构形状，难于看懂的结构，运用线面分析法分析，最后想出整个零件的结构形状。

分析时若能结合零件结构功能来进行，会使分析更加容易。

（3）．分析尺寸先找出零件长、宽、高三个方向的尺寸基准，然后从基准出发，找出主要尺寸。

再用形体分析法找出各部分的定形尺寸和定位尺寸。

在分析中要注意检查是否有多余和遗漏的尺寸、尺寸是否符合设计和工艺要求。

（4）．分析技术要求分析零件的尺寸公差、形位公差、表面粗糙度和其他技术要求，弄清哪些尺寸要求高，哪些尺寸要求低，哪些表面要求高，哪些表面要求低，哪些表面不加工，以便进一步考虑相应的加工方法。

3、读懂零件图以图1铣刀头座体的零件图分析为例。

图1 铣刀头座体零件图（１）结构分析座体在铣刀头部件中起支撑轴、V带轮和铣刀盘以及包容轴串的功用。

座体的结构形状可分为两部分：上部为圆筒状，两端的轴孔支撑轴承，其轴孔直径与轴承外经一致，两侧外端面制有与端盖连接的螺纹孔。

中间部分孔的直径大于两端孔的直径；下部是带圆角的方形底板，有四个安装孔，将铣刀头安装在铣床上，为了接触平稳和减少加工面，底板下面的中间部分做成通槽。

座体的上、下两部分用支撑板和肋板连接。

（2）表达分析座体的主视图按工作位置放置，采用全剖视图，表达座体的形体特征和空腔的结构。

左视图采用局部视图，表示底板和肋板的厚度，底板上沉孔和通槽的形状。

识读零件图第1节零件图的作用和内容1、什么是零件：组成机器的最小单元称为零件。

2、零件的分类：根据零件的作用及其结构, 通常分为以下几类：见（图1）★轴类（齿轮轴）★盘类（齿轮、端盖）★箱体类（泵体）★标准件（螺栓、销等）（图1）3、什么是零件图：表达单个零件的图称为零件图。

即表示零件结构、大小及技术要求的图样。

4、零件图的作用:加工制造、检验、测量零件。

零件图是指导零件制造全过程（包括备料、加工、检验）中的指术文件。

5、零件图的内容: 见（图2）一组图形：选用视图、剖视图、断面图等表达方法，正确、完整、清晰地表达零件的内、外结构形状。

全部尺寸：正确、完整、清晰、合理地标注零件在制造、检验时所需的全部尺寸。

技术要求：用规定的符号、标记、代号和文字简明地表达零件在制造、检验时所应达到的各项技术要求。

标题栏：填写零件的名称、材料、画图比例及制图、审核人员的签字等。

（图2）第2节零件图的视图选择为了满足生产需要，零件图的一组视图应视零件的功用，加工方法及结构形状的不同而采用不同的视图及表达方法。

1.确定零件的安放位置(1）加工位置原则：主视图应尽量与零件的加工位置一致。

如：加工轴、套、轮、圆盘类零件，大部分工序是在车床或磨床上加工，因此，零件的主视图应将其轴线水平放置，便于加工看图。

见（图3）（图3）（2）工作位置原则：主视图应尽量使零件安放位置与工作位置一致。

图中的吊钩与拖钩，由于工作位置或安装位置不同，主视图的选择也不同。

见（图4）2．视图选择注意点①优先选用基本视图。

②选择每一个视图结构形状应有一个侧重点，具有独立存在意义。

③选择原则：在完整、清晰表达零件结构形状的前提下，应尽量减少视图的数量，力求作图方便。

（图4）3.确定主视图的投影方向：主视图的投射方向，要能够较明显的反映零件的形状特征。

图中所示的阶梯轴，以A向作为主视图投射方向，不仅能表达阶梯轴各段形状和大小，而且能显示轴上的键槽和圆孔的位置。

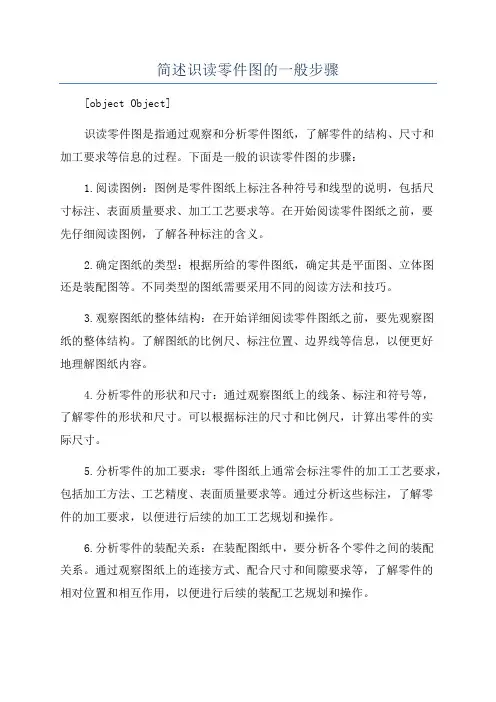

简述识读零件图的一般步骤[object Object]识读零件图是指通过观察和分析零件图纸，了解零件的结构、尺寸和加工要求等信息的过程。

下面是一般的识读零件图的步骤：1.阅读图例：图例是零件图纸上标注各种符号和线型的说明，包括尺寸标注、表面质量要求、加工工艺要求等。

在开始阅读零件图纸之前，要先仔细阅读图例，了解各种标注的含义。

2.确定图纸的类型：根据所给的零件图纸，确定其是平面图、立体图还是装配图等。

不同类型的图纸需要采用不同的阅读方法和技巧。

3.观察图纸的整体结构：在开始详细阅读零件图纸之前，要先观察图纸的整体结构。

了解图纸的比例尺、标注位置、边界线等信息，以便更好地理解图纸内容。

4.分析零件的形状和尺寸：通过观察图纸上的线条、标注和符号等，了解零件的形状和尺寸。

可以根据标注的尺寸和比例尺，计算出零件的实际尺寸。

5.分析零件的加工要求：零件图纸上通常会标注零件的加工工艺要求，包括加工方法、工艺精度、表面质量要求等。

通过分析这些标注，了解零件的加工要求，以便进行后续的加工工艺规划和操作。

6.分析零件的装配关系：在装配图纸中，要分析各个零件之间的装配关系。

通过观察图纸上的连接方式、配合尺寸和间隙要求等，了解零件的相对位置和相互作用，以便进行后续的装配工艺规划和操作。

7.分析零件的材质和材料要求：零件图纸上通常会标注零件的材质，以及材料的性能和特性要求。

通过分析这些标注，了解零件的材质和材料要求，以便进行后续的材料选用和加工工艺规划。

8.注意图纸上的特殊标注：零件图纸上可能会有一些特殊的标注，如注释、参考线、切割线等。

要仔细观察和理解这些标注的含义，以便正确地理解和解读图纸。

9.综合分析和理解图纸内容：通过综合以上的分析，对零件图纸进行整体的分析和理解。

了解零件的结构、尺寸、加工要求和装配关系等信息，为后续的加工和装配工作提供指导。

总之，识读零件图需要仔细观察和分析，理解图纸上的各种标注和符号的含义，从而获得零件的结构、尺寸和加工要求等信息。

零件图的识读一．看零件图的目的在零件设计制造、机器安装、机器的使用和维修及技术革新、技术交流等工作中，常常要看零件图。

看零件图的目的是为了弄清零件图所表达零件的结构形状、尺寸和技术要求，以便指导生产和解决有关的技术问题，这就要求工程技术人员必须具有熟练阅读零件图的能力。

本门课程的目标就是要根据一章零件图纸写出它的工艺规程来。

二．看零件图的方法和步骤1.看零件图的方法1)形体分析法2)线面分析法3)典型零件类比法注意：实际读零件图时,三种方法常常综合运用,先用类比法，如果有些地方看不懂,再用形体分析法或线面分析法，看难懂的地方。

２.看零件图的常用步骤•一看标题栏，了解零件概况。

•二看视图，想象零件形状。

•三看尺寸标注，分析尺寸基准。

•四看技术要求，掌握关键质量。

（关键质量是指要求高的尺寸公差、形位公差、表面粗糙度等技术要求的表面。

）•归纳总结综合前面的分析，把图形、尺寸和技术要求等全面系统地联系起来思索，并参阅相关资料，得出零件的整体结构、尺寸大小、技术要求及零件的作用等完整的概念。

例：齿轮轴零件图一看标题栏了解零件概况从标题栏可知，该零件叫齿轮轴。

齿轮轴是用来传递动力和运动的，其材料为45号钢，属于轴类零件。

二看视图，想象零件形状分析表达方案和形体结构表达方案由主视图和移出断面图组成，轮齿部分作了局部剖。

主视图（结合尺寸）已将齿轮轴的主要结构表达清楚了，由几段不同直径的回转体组成，最大圆柱上制有轮齿，最右端圆柱上有一键槽，零件两端及轮齿两端有倒角，C、D两端面处有砂轮越程槽。

移出断面图用于表达键槽深度和进行有关标注。

三看尺寸标注，分析尺寸基准分析尺寸齿轮轴中两Ф35k6轴段及Ф20r6轴段用来安装滚动轴承及联轴器，径向尺寸的基准为齿轮轴的轴线。

端面C用于安装挡油环及轴向定位，所以端面C为长度方向的主要尺寸基准，注出了尺寸2、8、76等。

端面D为长度方向的第一辅助尺寸基准，注出了尺寸2、28。

齿轮轴的右端面为长度方向尺寸的另一辅助基准，注出了尺寸4、53等。
