项目三--识读零件图---任务一-识读简单轴类零件图编制者：审核者：使用者：编号：QCJXJC0301项目三识读零件图任务一识读简单轴类零件图高（）班组姓名教师评价: 编制人：审核人：【学习目标】1、了解零件图的作用和包含的内容2、学会分析视图并掌握尺寸标注3、学会分析与总结的方法，并能学以致用；4、激情投入，疯狂记忆，体验学习的快乐。
重点：视图分析难点：对零件图视图表达的具体运用【使用说明与学法指导】1.根据上一节课的内容，熟记基础知识。
自主高效预习，提升自己的理解能力.2.先利用20分钟，精读教材P25-P29页，把重点内容勾画出来，然后结合预习案再读教材，完成预习案题目3.将预习中不能解决的问题标出来，并写到后面“我的疑惑”处.【预习案】一、教材助读1.零件图表达单个零件形状、大小和特征的图样，也是在制造和检验机器零件时所用的图样，又称零件工作图。
在生产过程中，根据零件图样和图样的技术要求进行生产准备、加工制造及检验。
因此，它是指导零件生产的重要技术文件。
2.砂轮越程槽越程槽是磨削加工时用的.砂轮的柱面和端面之间有个圆角,这个角很难控制,并且不稳定,工艺上没法利用,在需要台阶轴的外径和台阶端面时,夹角处没法磨到所需的精度和粗糙度,于是就在外径和台阶相交处将外径和台阶的根部各车去一些,形成一个槽,就叫砂轮越程槽,简称越程槽。
如,内园和台阶,V型槽,T 型槽等等。
3.定位尺寸用来标记该零件处于大结构中的具体位置，如在长方体上挖一个圆柱孔时，该孔中心轴与长方体边界的距离就是定位尺寸。
4.倒角倒角是机械工程上的术语.比如说在一块木板上钻眼,完成后孔壁和板面为90度直角.倒角就是在那个90度的棱上面再弄一个一般为45度的小平面,这样这个平面和内壁,或者和板面之间就都是45度了.这样做的好处是使在向孔里插东西的时候不至于被卡住,更方便些.5.退刀槽在车床加工中，如车削内孔、车削螺纹时，为便于退出刀具并将工序加工到毛坯底部，常在待加工面末端，预先制出退刀的空槽，称为退刀槽。
学习单元一汽车零件图样的识读与测绘学习任务一简单零件图样的识读与绘制）。
⑦用剖切面局部地剖开机件所得的视图称（ C ）视图。
A 全剖B 半剖C 局部剖D 断面⑧半剖视图以（ D ）线为对称中心线。
A 双点画线B 虚线C 细实线 D细点画线⑨全剖视图选用的是（ C ）剖切面。
A 单一B 几个平行的C 几个相交的D 其它⑩半剖视图选用的是（ A ）剖切面。
A 单一B 几个平行的C 几个相交的D 其它2）判断题：①视图包括基本视图，局部视图、斜视图和向视图共四种。
（√）②视图上标有“A”字样的是向视图。
（√）③视图上标有“A向旋转”字样的是斜视图。
（×）④局部视图的断裂边界一般以波浪线表示。
（√）⑤机件向基本投影面投影所得的图形称为基本视图，共有六个基本视图。
（√）⑥六个基本视图中，最常应用的是右视图，仰视图和后视图。
（×）⑦金属材料的剖面符号是与水平成45。
的互相平行间隔均匀的粗实线。
（×）⑧半剖视图的分界线是粗实线。
（×）⑨局部剖视图的波浪线可用轮廓线代替。
（×）⑩假想用剖切平面将机件的某处切断，仅画出断面的图形，称为剖视图。
（×）学习任务二 垫类零件图样的绘制与读图评价与反馈1）选择题①排气管垫片就其构成主题材料属于（ B ）A 橡胶垫B 石棉垫C 石棉橡胶垫D 柔性石墨垫 ②在绘制排气管垫片时主要采用的绘图工具有（ B ） A 丁字尺 B 圆规 C 曲线板 D 螺距规③在垫片的分类中，B 代表是下列哪种类型的垫片（ B ）A 型不带内外加强环；B 型带内加强环；C 型带外加强环；D 型带内外加强环④在标注尺寸时，直径的符号为（ B ），球直径的符号为S ￠，45°倒角的符号为（ A ） A ￠ C B d s C C ￠ D s ￠⑤在下列四种说法中，选择一种正确的答案（ C ）。
A A 上B 下，C 前D 后 B A 前B 后，C 上D 下 C A 后B 前，C 下D 上 D A 左B 右，C 上D 下⑥用剖切面完全地剖开机件所得的视图称（ A ）视图。
编制者：审核者：使用者：编号：QCJXJC0301

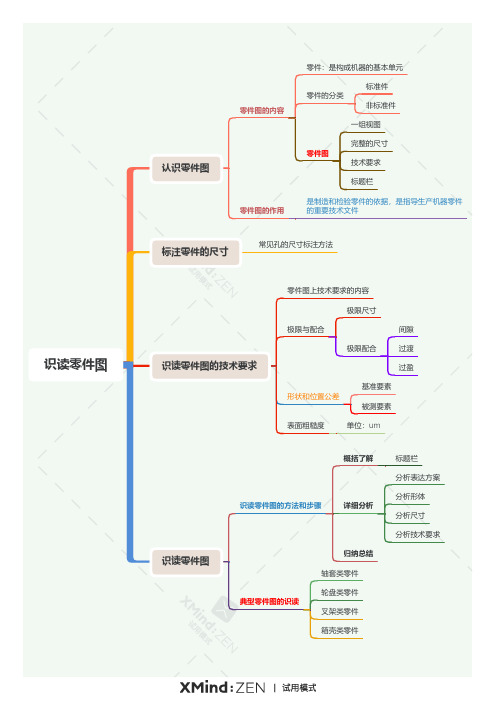

项目三识读零件图
任务一识读简单轴类零件图
高（）班组姓名教师评价: 编制人：审核人：
【学习目标】
1、了解零件图的作用和包含的内容
2、学会分析视图并掌握尺寸标注
3、学会分析与总结的方法，并能学以致用；
4、激情投入，疯狂记忆，体验学习的快乐。
重点：视图分析
难点：对零件图视图表达的具体运用
【使用说明与学法指导】
1.根据上一节课的内容，熟记基础知识。
自主高效预习，提升自己的理解能力.
2.先利用20分钟，精读教材P25-P29页，把重点内容勾画出来，然后结合预习案再读教材，完成预习案
题目
3.将预习中不能解决的问题标出来，并写到后面“我的疑惑”处.
【预习案】
一、教材助读
1.零件图
表达单个零件形状、大小和特征的图样，也是在制造和检验机器零件时所用的图样，又称零件工作图。
在生产过程中，根据零件图样和图样的技术要求进行生产准备、加工制造及检验。
因此，它是指导零件生产的重要技术文件。
2.砂轮越程槽
越程槽是磨削加工时用的.砂轮的柱面和端面之间有个圆角,这个角很难控制,并且不稳定,工艺上没法利用,在需要台阶轴的外径和台阶端面时,夹角处没法磨到所需的精度和粗糙度,于是就在外径和台阶相交处将外径和台阶的根部各车去一些,形成一个槽,就叫砂轮越程槽,简称越程槽。
如,内园和台阶,V型槽,T 型槽等等。
3.定位尺寸
用来标记该零件处于大结构中的具体位置，如在长方体上挖一个圆柱孔时，该孔中心轴与长方体边界的距离就是定位尺寸。
4.倒角
倒角是机械工程上的术语.比如说在一块木板上钻眼,完成后孔壁和板面为90度直角.倒角就是在那个90度的棱上面再弄一个一般为45度的小平面,这样这个平面和内壁,或者和板面之间就都是45度了.这样做的好处是使在向孔里插东西的时候不至于被卡住,更方便些.
5.退刀槽
在车床加工中，如车削内孔、车削螺纹时，为便于退出刀具并将工序加工到毛坯底部，常在待加工面末端，预先制出退刀的空槽，称为退刀槽。
为在加工时便于退刀，且在装配时与相邻零件保证靠紧，在台肩处应加工出退刀槽。
退刀槽和越程槽是在轴的根部和孔的底部做出的环形沟槽。
沟槽的作用一是保证加工到位，二是保证装配时相邻零件的端面靠紧。
一般用于车削加工中的（如车外圆，镗孔等）叫退刀槽
二、零件图识读
该零件选用了两个视图，主视图（结合尺寸）已将齿轮轴的主要结构表达清楚了，观察可知该零件由几段不同直径的回转体组成，最大圆柱上制有轮齿，最右端圆柱上有一键槽，零件两端及轮齿两端有倒角，最大直径处两端面有砂轮越程槽。
尺寸标注：
该零件的径向基准为圆柱的中心轴线；长度基准为左端面，尺寸17mm,145mm均从该端面注出；图中的定位尺寸有6mm、25mm，其余均为定形尺寸；倒角C1.5有两处；半径1.5mm的倒圆角一处；退刀槽宽2mm，深度为0.5mm。
认真阅读教材，完成以下题目：
1、零件图表达单个零件________、________和________的图样；
2、零件图是指导________的重要技术文件；
3、在________和________相交处将外径和台阶的根部各车去一些,形成一个槽,就叫砂轮越程槽；
4、倒角的好处是使好处是使_________________________________.；
5、为便于退出刀具并将工序加工到毛坯底部，常在待加工面_________，预先制出退刀的空槽，称为退刀
槽。
6、用一组视图（包括、、、和等），正确、、和
地表达出零件的。
【我的疑惑】
【探究案】
一、根据上图齿轮轴的零件图，试着回答下列问题：
（1）齿轮轴选用的材料为，模数是，零件图所选用的比例为；
（2）齿轮轴零件图共有个图形。
分别采用的表达方法是和。
（3）齿轮轴的长度为，最大直径为；
（4）齿轮轴的径向基准为，长度基准为；
（5）齿轮轴退刀槽的宽度为，键槽的定位尺寸为；
（6）齿轮轴表面粗糙度的最高要求为μm，最低要求为μm；
（7）ø48f7是齿轮轴轮齿部分的直径尺寸。
48为，f7为。
（8）移出断面中所示键槽的宽度为 mm，轴向定位尺寸为 mm。
二、判断题：
1、零件图是指导零件生产的重要技术文件。
（）
2、可以不设置砂轮越程槽。
（）
3、定位尺寸就是零件的对称轴线。
（）
4、退刀槽是为了加工时方便退刀。
（）
5、砂轮越程槽必须开在轴的最大直径处。
（）
三、试着回答零件图必须包括几方面的内容？分别是什么？
【训练案】
一、简答题
1、零件图的作用?
2、砂轮越程槽的作用？
3、定位尺寸的概念？
4、退刀槽的作用？
二、选择题：
1、表达轴类零件一般需要（）
A、一个基本视图
B、二个基本视图
C、三个基本视图
D、四个基本视图
2、轴套类零件选择主视图安放位置时，应采用（）。
A、加工位置
B、工作位置
C、形状特征最明显
D、任意位置
3、在下图的A-A断面图中，选出正确的断面图（）。
三、简单叙述零件图识读的一般步骤
四、齿轮轴零件图中表面粗糙度的要求不同的原因是什么？。
