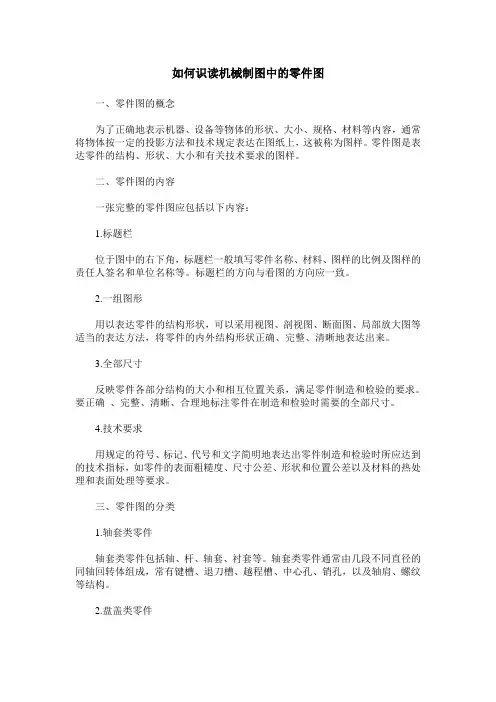

如何识读机械制图中的零件图一、零件图的概念为了正确地表示机器、设备等物体的形状、大小、规格、材料等内容，通常将物体按一定的投影方法和技术规定表达在图纸上，这被称为图样。

零件图是表达零件的结构、形状、大小和有关技术要求的图样。

二、零件图的内容一张完整的零件图应包括以下内容：1.标题栏位于图中的右下角，标题栏一般填写零件名称、材料、图样的比例及图样的责任人签名和单位名称等。

标题栏的方向与看图的方向应一致。

2.一组图形用以表达零件的结构形状，可以采用视图、剖视图、断面图、局部放大图等适当的表达方法，将零件的内外结构形状正确、完整、清晰地表达出来。

3.全部尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。

要正确、完整、清晰、合理地标注零件在制造和检验时需要的全部尺寸。

4.技术要求用规定的符号、标记、代号和文字简明地表达出零件制造和检验时所应达到的技术指标，如零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。

三、零件图的分类1.轴套类零件轴套类零件包括轴、杆、轴套、衬套等。

轴套类零件通常由几段不同直径的同轴回转体组成，常有键槽、退刀槽、越程槽、中心孔、销孔，以及轴肩、螺纹等结构。

2.盘盖类零件盘盖类零件包括端盖、压盖、法兰盘、齿轮、手轮等。

盘盖类零件常由回转体组成，也可能是方形体或组合形体。

零件通常有键槽、轮辐、均布孔等结构，并且常有一个端面与部件中的其他零件结合。

3.箱壳类零件箱壳类零件包括各种箱体、壳体、阀体和泵体等，结构形状比较复杂。

箱壳类零件主要起包容、支承其他零件的作用，常有内腔、轴承孔、凸台、肋、安装板、光孔、螺纹孔等结构。

4.叉架类零件叉架类零件包括拨叉、连杆、支架、支座等。

叉架类零件形状比较复杂且不规则，零件上常有叉形结构、肋板和孔、槽等。

四、识读零件图的方法识读零件图的方法以形体分析法为主，线面分析法为辅。

读图时，首先运用形体分析法将视图分解成几个简单的部分，找出各部分的形状特征及相对位置，用“三等”规律（即主、俯视图长对正，主、左视图高平齐，俯、左视图宽相等）将简单形体分离出来。

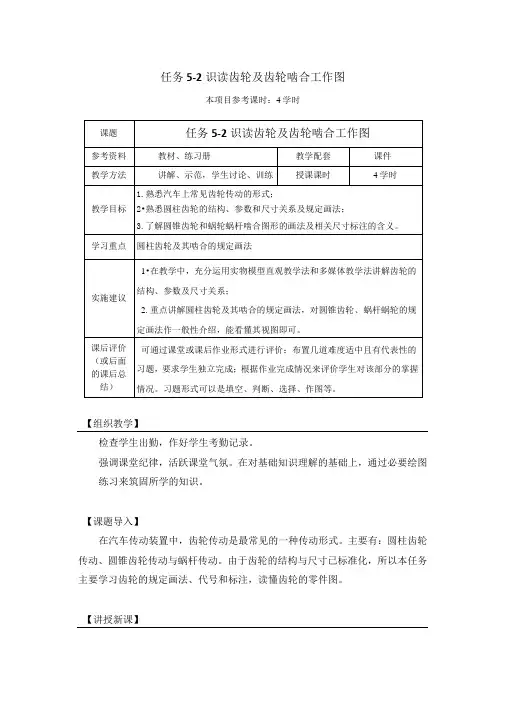

任务5-2识读齿轮及齿轮啮合工作图本项目参考课时：4学时【组织教学】检查学生出勤，作好学生考勤记录。

强调课堂纪律，活跃课堂气氛。

在对基础知识理解的基础上，通过必要绘图练习来筑固所学的知识。

【课题导入】在汽车传动装置中，齿轮传动是最常见的一种传动形式。

主要有：圆柱齿轮传动、圆锥齿轮传动与蜗杆传动。

由于齿轮的结构与尺寸已标准化，所以本任务主要学习齿轮的规定画法、代号和标注，读懂齿轮的零件图。

【讲授新课】、教学内容汽车上传动齿轮形式，如图5-2-1所示：（1）圆柱齿轮：用于两平行轴之间的传动（2）圆锥齿轮：用于两相交轴之间的传动（3）蜗轮蜗杆：用于两交叉轴之间的传动。

图5-2-1齿轮传动形式一）圆柱齿轮圆柱齿轮的轮齿有直齿、斜齿和人字齿三种。

按齿廓曲线又可分为渐开线齿轮、圆弧齿轮、摆线齿轮等。

本任务着重介绍渐开线齿廓圆柱齿轮的尺寸关系和规定画法。

1．直齿圆柱齿轮结构、名称及代号，如图5-2-2所示。

直齿圆柱齿轮的齿向与齿轮轴线平行，直齿轮在齿轮传动中应用最广。

（a）圆柱齿轮（b）圆锥齿轮（c）蜗杆蜗轮（1）齿数Z:轮齿的数量。

（2）齿顶圆da:通过齿顶的圆柱面直径。

（3）齿根圆df：通过齿根的圆柱面直径。

（4）分度圆d：是一个假想的圆，在该圆上齿厚s与槽宽e相等，图5-2-2直齿圆柱齿轮结构、名称及代号它的直径称为分度圆直径。

(5) 齿顶高ha :齿顶圆和分度圆之间的径向距离。

(6) 齿根高hf :分度圆与齿根圆之间的径向距离。

(5)全齿高h ：齿顶圆和齿根圆之间的径向距离，h=ha+hf 。

(8) 齿距p :在分度圆上，相邻两齿对应齿廓之间的弧长。

(9) 齿厚s :在分度圆上，一个齿的两侧对应齿廓之间的弧长。

(10) 槽宽e :在分度圆上，一个齿槽的两侧相应齿廓之间的弧长。

(11) 齿轮的模数m ：是设计和制造齿轮的重要参数。

模数愈大，轮齿就愈大；模数愈小，轮齿就愈小，如图5-2-3所示。

分度圆周长与齿距和齿数有关，即：n d=pz 或d=zp/n 令p/n=m 贝J d=mz 。

汽车机械识图习题集答案项目一掌握国家标准的相关规定1.1图纸幅面、比例和字体一、填空题1.图纸幅面，A0、 A1、 A2、 A3、 A42.粗实线3.右下角，粗实线，一致4.线性尺寸，线性尺寸，图上尺寸，实际尺寸。

5.实际大小，无关。

6.1mm，必须标注。

7.机件的真实大小。

8.尺寸界线，尺寸线，尺寸数字。

二、字体练习略1.2图线一、填空题1.几何图形，重合2.基本一致3.0.7mm4.0.5～2mm5.细实线6.细点画线7.粗实线8.虚线成为实线的延长线9.细实线10.称中心线，圆心11.粗实线，虚线，点画线二、判断题1.√2.×3.√4.√5.×三、选择题1.A2.D四、线型及尺寸标注略1.3尺寸标注一、填空题1.真实大小，无关2.毫米，必须3.垂直，适当的角度，2 mm4.尺寸线5.箭头和细斜线，箭头型式6.线性尺寸，引出标注7.将该图线断开8.一致，3.59.径向；水平，中断处，上方或外侧10.轮廓线，圆心，“Ф”，“R”，外侧或引出标注11.“SФ”，“SR”。

12.小尺寸，大尺寸13.最后完工时的尺寸二、选择题1.D2.B3.C4.C5.A三、判断题1.×2.×3.√4.√5.×6.√7.√四、略.1五、略项目2 平面图形的基本画法2.1熟悉平面图形绘制的基本方法与步骤一、填空题1.丁字尺，丁字尺。

2.前进方向，画较大的。

3.B，H4.斜度，单向分布。

5.锥度是，双向分布。

6.一致。

7.非圆曲线，光滑地。

二、基本作图练习略三、按照下面图形中的尺寸画出全图形的轮廓略四、根据图形尺寸按比例抄画平面图形略2-2绘制圆弧连接的平面图形一、填空题1.圆弧连接。

2.同心圆法，四心圆弧法。

3.相切。

4.圆心，连接点（即切点）。

5.外连接，内连接。

二、参照右图，完成左图的圆弧连接略三、参照右上角图例，用给定的半径R作圆弧连接略四、用1：1的比例抄画下图略2.3绘制简单的平面图形一、填空题1.尺寸基准，识读定位尺寸。

机械识图与电气制图（第五版）习题册答案目录第一章制图基本知识 (1)§1—1制图基本规定 (1)§1—2尺寸标注 (2)§1—3尺规绘图 (5)第二章投影与制图基础 (6)§2—1投影与三视图 (6)§2—2点、直线和平面的投影 (12)§2—3基本几何体的三视图 (16)§2—4正等轴测图 (22)第三章组合体 (27)§3—1圆柱的截割与相贯 (27)§3—2绘制组合体的三视图 (32)§3—3识读组合体的三视图 (36)§3—4组合体的尺寸标注 (44)第四章机件的表达方法 (49)§4—1视图 (49)§4—2剖视图 (54)§4—3断面图 (65)第五章机械图样的识读 (68)§5—1螺纹及螺纹紧固件的画法 (68)§5—2齿轮的画法 (71)§5—3键、销、滚动轴承及弹簧的画法 (74)§5—4识读零件图 (76)§5—5识读装配图 (79)第六章电气图用基本电气符号 (83)§6—1图形符号 (83)§6—2字母代码 (86)§6—3参照代号 (89)§6—4端子代号 (92)第七章电气制图的一般规则和基本表示方法 (95)§7—1电气图的一般规则 (95)§7—2电气元器件的表示方法 (99)§7—3连接线的表示方法 (102)第八章基本电气图 (105)§8—1概略图 (105)§8—2电路图 (108)§8—3功能图 (112)§8—4接线图 (114)§8—5电气布置图 (120)第九章特种用途专业电气图 (123)§9—1印制板图 (123)§9—2线扎图 (128)§9—3流程图 (130)第一章制图基本知识§1—1 制图基本规定1—1—1 在右侧按照1:1的比例抄绘左侧图形（略）1—1—2 在右侧按照1:1的比例抄绘平面图形（略）1§1—2尺寸标注）角度尺寸）圆的直径和圆弧半径2）34§1—3尺规绘图1—3—2 按照左上方图形和尺寸，选择合适的比例，绘制图形并标注尺寸（略）1—3—3 绘制平面图形（略）5第二章投影与制图基础§2—1投影与三视图6（3）（4）7891011§2—2 点、直线和平面的投影）补画直线的第三投影，并填空）补画直线的第三投影，并填空123）4）13）（4）14））15§2—3 基本几何体的三视图2—3—1 根据基本几何体两视图补画第三视图）正六棱锥）四棱台161718）绘制1/4圆锥的俯视图）绘制半球的俯视图192021§2—4正等轴测图）22））23）（4）243）（4）2526第三章组合体§3—1圆柱的截割与相贯27）28293031§3—2绘制组合体的三视图3—2—1 根据立体图绘制组合体的三视图（槽为痛槽，孔为通孔。

1.该零件采用了哪些视图？哪些剖视图或剖面图？【答案】该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图（和局部剖视）。

2.指出该零件在长、宽、高三个方向的主要尺寸基准，并在图上用△标出来。

【答案】高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3.图中G1/2"表示：（非螺纹密封的）管螺纹，1/2"表示公称直径（尺寸代号），是内螺纹（内、外）。

4.Φ36H8表示：Φ36是基本尺寸（公称直径），H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

5.说明符号6.3、6.3的含义。

【答案】前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法（非加工表面）获得的零件表面粗糙度。

6.在零件图右下角的空白处画出主视图的外形（虚线不画）。

1.该零件用 3 个视图进行表达，其中主视图采用了 全剖 。

2.该零件在长度方向的主要尺寸基准是 左右对称面 ；在宽度方向的主要尺寸基准是前后对称面 。

3.图中30±0.01表示：30是 基本 尺寸，其最大极限尺寸是 30.10mm ，该尺寸合格的条件是 30.10mm ≥实际尺寸≥29.90mm 。

4.解释图中2-M6-7H 的含义： 2个公称直径为6的普通粗牙螺纹，右旋，顶径和中径的公差带代号都为7H 。

5.说明符号6.3的含义。

表示用去除材料的方法获得的表面粗糙度，Ra 的值为6.3μm 。

三、装配图拆画零件图。

快速阀是用于管道截通的装置，内有齿轮齿条传运机构。

当手把13向上旋动时，齿条由于齿轮的拨动也向上移动，从而带动阀瓣5、6向上，打开阀门通道；反之，则通路截止。

阀瓣5、6由于弹簧张力紧紧压贴在阀体9内孔Φ28的凸缘上。

读懂装配图，回答问题并拆画零件图。

1.装配图中装配体的名称为 快速阀 ，装配体除了图中已标注的标准件以外共有15种个零件组成。

1.该零件采用了哪些视图？哪些剖视图或剖面图？【答案】该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图（和局部剖视）。

2.指出该零件在长、宽、高三个方向的主要尺寸基准，并在图上用△标出来。

【答案】高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3.图中G1/2"表示：（非螺纹密封的）管螺纹，1/2"表示公称直径（尺寸代号），是内螺纹（内、外）。

4.Φ36H8表示：Φ36是基本尺寸（公称直径），H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

5.说明符号6.3、6.3的含义。

【答案】前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法（非加工表面）获得的零件表面粗糙度。

6.在零件图右下角的空白处画出主视图的外形（虚线不画）。

1.该零件用 3 个视图进行表达，其中主视图采用了 全剖 。

2.该零件在长度方向的主要尺寸基准是 左右对称面 ；在宽度方向的主要尺寸基准是前后对称面 。

3.图中30±0.01表示：30是 基本 尺寸，其最大极限尺寸是 30.10mm ，该尺寸合格的条件是 30.10mm ≥实际尺寸≥29.90mm 。

4.解释图中2-M6-7H 的含义： 2个公称直径为6的普通粗牙螺纹，右旋，顶径和中径的公差带代号都为7H 。

5.说明符号6.3的含义。

表示用去除材料的方法获得的表面粗糙度，Ra 的值为6.3μm 。

三、装配图拆画零件图。

快速阀是用于管道截通的装置，内有齿轮齿条传运机构。

当手把13向上旋动时，齿条由于齿轮的拨动也向上移动，从而带动阀瓣5、6向上，打开阀门通道；反之，则通路截止。

阀瓣5、6由于弹簧张力紧紧压贴在阀体9内孔Φ28的凸缘上。

读懂装配图，回答问题并拆画零件图。

1.装配图中装配体的名称为 快速阀 ，装配体除了图中已标注的标准件以外共有15种个零件组成。

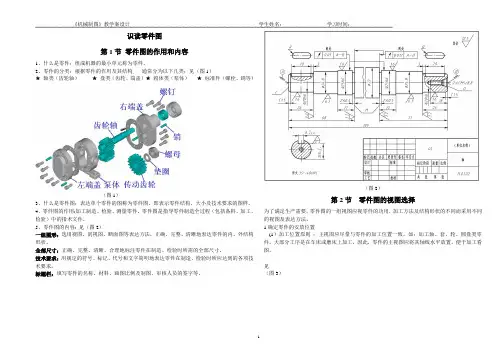

识读零件图第1节零件图的作用和内容1、什么是零件：组成机器的最小单元称为零件。

2、零件的分类：根据零件的作用及其结构, 通常分为以下几类：见（图1）★轴类（齿轮轴）★盘类（齿轮、端盖）★箱体类（泵体）★标准件（螺栓、销等）（图1）3、什么是零件图：表达单个零件的图称为零件图。

即表示零件结构、大小及技术要求的图样。

4、零件图的作用:加工制造、检验、测量零件。

零件图是指导零件制造全过程（包括备料、加工、检验）中的指术文件。

5、零件图的内容: 见（图2）一组图形：选用视图、剖视图、断面图等表达方法，正确、完整、清晰地表达零件的内、外结构形状。

全部尺寸：正确、完整、清晰、合理地标注零件在制造、检验时所需的全部尺寸。

技术要求：用规定的符号、标记、代号和文字简明地表达零件在制造、检验时所应达到的各项技术要求。

标题栏：填写零件的名称、材料、画图比例及制图、审核人员的签字等。

（图2）第2节零件图的视图选择为了满足生产需要，零件图的一组视图应视零件的功用，加工方法及结构形状的不同而采用不同的视图及表达方法。

1.确定零件的安放位置(1）加工位置原则：主视图应尽量与零件的加工位置一致。

如：加工轴、套、轮、圆盘类零件，大部分工序是在车床或磨床上加工，因此，零件的主视图应将其轴线水平放置，便于加工看图。

见（图3）（图3）（2）工作位置原则：主视图应尽量使零件安放位置与工作位置一致。

图中的吊钩与拖钩，由于工作位置或安装位置不同，主视图的选择也不同。

见（图4）2．视图选择注意点①优先选用基本视图。

②选择每一个视图结构形状应有一个侧重点，具有独立存在意义。

③选择原则：在完整、清晰表达零件结构形状的前提下，应尽量减少视图的数量，力求作图方便。

（图4）3.确定主视图的投影方向：主视图的投射方向，要能够较明显的反映零件的形状特征。

图中所示的阶梯轴，以A向作为主视图投射方向，不仅能表达阶梯轴各段形状和大小，而且能显示轴上的键槽和圆孔的位置。
