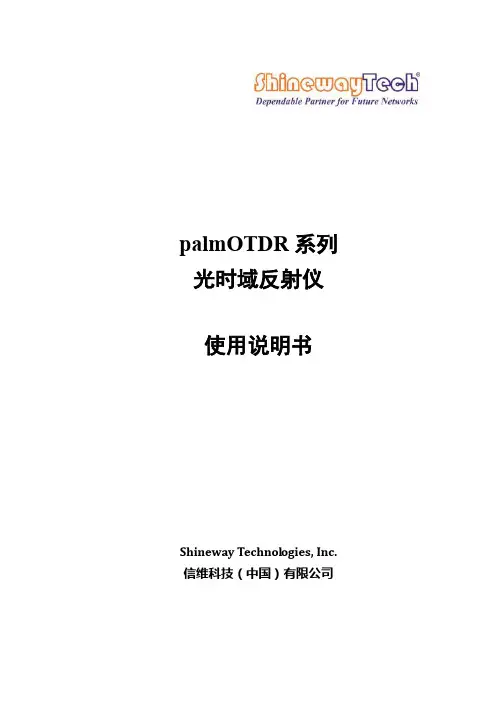

光时域反射仪使用说明书

palmOTDR系列光时域反射仪使用说明书Shineway Technologies, Inc. 信维科技（中国）有限公司palmOTDR系列光时域反射仪通告版权所有© 2013 ShinewayTech 保留所有权利。

根据美国及国际版权法，未经信维科技公司事先同意和书面许可，本手册的任何部分不得以任何方式或手段（包括电子存储、检索或翻译为另一种语言）进行复制。

保证本文档所含内容如有修改，恕不另告。

信维科技公司对本资料不作任何保证，包括但不限于为特定目的的适销性和适应性所作的暗示保证。

对其中包含的错误或由供给使用本资料或由版本资料的实用性而引起的偶然或继发的损失，信维科技公司不承担任何责任。

电池为易耗部件，不受palmOTDR保证的制约。

出版记录本手册的创作、出版及更新记录如下：第一版……2004年4月第二版……2005年6月第三版……2006年1月第四版……2007年8月第五版……2008年7月第六版……2010年12月第七版……2012年7月第八版……2013年2月ISO9001认证通过改进生产过程控制，使产品符合ISO9001国际质量体系标准，是我们不断提高用户满意度这一目标的组成部分。

安全须知在本仪器工作的各个阶段，都必须采取以下一般性安全措施。

不采取这些安全措施或不遵从本手册其他地方所述的特定警告，将会违反仪器设计、制造和使用的安全标准。

信维科技对于客户违反这些要求所造成的后果不承担任何责任。

总则本产品为1类安全仪器。

如不按照操作手册使用本产品，其保护功能可能会失效。

工作环境最大相对湿度95%，海拔高度达2000米。

有关AC电源电压要求和操作环境温度，请参阅技术指标表。

接通电源前确认产品设置为匹配的可用电源电压、安装了合适的熔断器并采取了所有的安全措施。

不要在易爆环境中操作不要在存在可燃性气体或烟雾时使用仪器。

不要卸下仪器外套操作人员切勿卸下仪器外罩。

更换部件和内部调整只能由合格的维修人员进行。

光时域反射仪使用方法一、仪器概述光时域反射仪（Optical Time Domain Reflectometer，OTDR）是一种用于测量光纤长度、损耗和故障的仪器。

它利用光脉冲在光纤中传输的特性，通过测量脉冲反射信号的时间和强度来确定光纤中的事件位置和损耗值。

本文将详细介绍OTDR的使用方法。

二、准备工作1.检查设备：检查OTDR是否正常工作，电源是否连接正常，屏幕是否正常显示。

2.连接设备：将OTDR与被测光纤连接，并确保连接正确无误。

3.设置参数：根据被测光纤的特性设置OTDR参数，包括波长、脉冲宽度、平均次数等。

三、测试步骤1.启动仪器：按下电源开关启动OTDR，并等待系统自检完成。

2.选择测试模式：根据被测光纤的不同选择相应的测试模式，包括单模/多模、短距离/长距离等。

3.设置测试参数：根据被测光纤的特性设置OTDR测试参数，包括起始端点、终止端点、脉冲宽度等。

4.开始测试：按下测试键，OTDR将向被测光纤发送脉冲，并记录反射信号的时间和强度。

测试完成后，OTDR将自动计算出光纤长度、损耗和故障位置等信息，并在屏幕上显示结果。

5.保存数据：如需保存测试数据，可将结果存储到OTDR内部存储器或外部存储设备中。

四、注意事项1.避免过度弯曲光纤：过度弯曲会导致光纤损耗增加，影响测试结果。

2.避免过长的测试距离：过长的测试距离会导致信号衰减严重，影响测试结果。

3.选择适当的波长和脉冲宽度：不同波长和脉冲宽度适用于不同类型的光纤，选择不当会影响测试结果。

4.保持设备清洁干燥：避免灰尘、水分等杂质进入设备内部，影响仪器正常工作。

五、总结本文介绍了OTDR的使用方法，包括准备工作、测试步骤和注意事项。

在实际应用中，需要根据被测光纤的特性选择合适的测试参数，以确保测试结果的准确性和可靠性。

AQ7260 OTDR光时域反射仪 简易操作手册第１版　２００５年３月前言感谢您购买ＡＱ７２６０。

本操作手册循序渐进地介绍了实际测量工作流程，简单的仪表操作，使初学者容易上手。

同时我们还提供AQ7260用户手册（英文版），该手册介绍仪表的所有功能以及使用时的安全注意事项。

使用前请阅读两本手册。

目录第一章　测量前的准备事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－１　连接光模块和连接适配器．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－２　打开电源．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－２－１　连接电源．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－２－２　接通电源．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－３　连接测量光纤．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３第二章 按键和显示画面说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４２－１　按键．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４２－２　显示画面．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４２－３　画面显示设定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５第三章　测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３－１　使用单键进行自动测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３－１－１　开始测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３－１－２　停止测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３－１－３　确认和改变测量条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７３－１－４　初始化测量条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８３－２　手动测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９３－２－１　设置测量条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９３－２－２　实时测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１０３－２－３　平均化操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１３－２－４　放大、缩小和移动波形．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１３－２－５　距离测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１２３－２－６　测量连接损耗．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１４３－２－７　测量回波损耗量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１５３－３　自动搜索．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１６第四章　测量数据的记录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１７４－１　保存．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１７４－２　调用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１９４－３　删除．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２０４－４　打印．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２１４－４－１　打印显示画面．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２１４－４－２　打印文件数据．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２１４－５　复制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２３1第五章　输入字符．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４５－１　输入标签．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４５－１－１　输入英文字符和数字．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４５－２　编辑字符序列．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２５５－２－１　删除．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２５５－２－２　追加．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２５５－２－３　改变字符．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２６第六章　停止测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７６－１　关闭仪表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７６－１－１　确认仪表已完成测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７６－１－２　切断电源．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７６－２　如何拆卸光纤．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７第七章　故障诊断．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８７－１　注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８７－２　术语表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８2第一章　测量前的准备事项１－１　连接光模块和连接适配器主机、模块和可选模块的构成。

光时域反射仪（OTDR）作业指导书为规范测试单模光纤的光时域反射仪的操作，特制定本规定，本标准适用于本公司使用的光时域反射仪。

2.引用文件《GB15972.40-2008-T_光纤试验方法规范_第40部分衰减》《G652D单模光纤检验规范》3.测试工具光时域反射仪、切割刀、尾纤、树脂剥除钳、光纤连接器、匹配液等。

4.操作程序4.1测试程序4.1.1打开主机电源开关，机器预热30分钟，将尾纤与设备连接（连接后确保实时图像中尾纤部分平直）。

4.1.2 打开测试软件，将点检光纤外端通过光纤耦合器与尾纤连接。

4.1.3手动测试(1)将下面如图(1)所示的参数设定好后（量程选择光纤长度的1.5到2倍之间），点击“FREERUN”，出现光纤连接的实时图像（要求尾纤与光纤的连接大致在一条斜线）。

选择波长（1310nm和1550nm）选择量程更改择射率图(1)(2) 点击“AVERAGE”，开始测试，点击LSA键读取1310nm和1550nm的衰减值。

4.1.4自动测试(1)选择菜单栏上Analysis, 出现如图(2)所示界面。

选择TDF.wsf，开始测试。

图(2)(2)出现图(3)画面，根据提示，输入光纤盘号。

图(3)(3)出现图(4)画面，根据提示，输入光纤各种信息，主要是光纤长度。

图(4)(4)如果连接正常，点击确定。

如图所示：(5)根据提示，将待检光纤里端连接仪器，点击确定。

如果连接正常，点点击确定，继续测试。

(6)结束后，将测试结果记录于点检表中，判断点检是否合格。

(7)每天由下班组提前10分钟，做好所有设备和地面的清洁卫生工作。

5.注意事项5.1输入光纤盘号时不能重复使用同一个盘号。

5.2 对于不同光棒生产出的光纤，要更改光纤的折射率，否则对光纤长度测量的准确性会有影响，选用1550nm波长测量光纤长度。

5.3光纤未连接时不能测量数据，容易造成仪器损坏。

6.安全和环境要求6.1设备放置于固定位置，防冲击，防污染，以保证设备使用的安全。

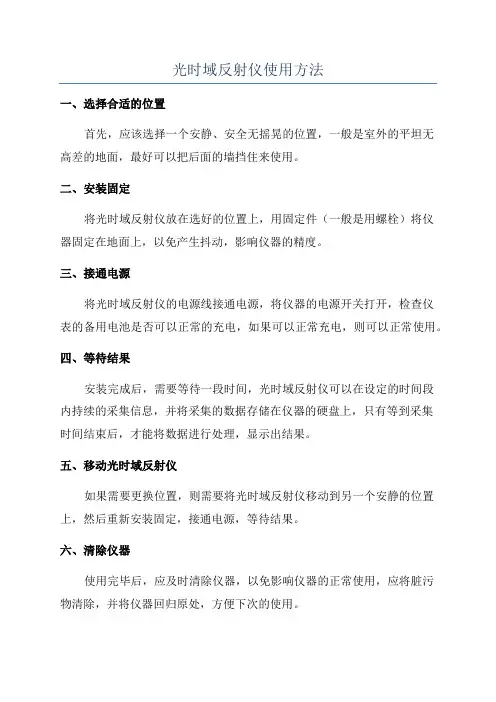

光时域反射仪使用方法
一、选择合适的位置
首先，应该选择一个安静、安全无摇晃的位置，一般是室外的平坦无
高差的地面，最好可以把后面的墙挡住来使用。

二、安装固定
将光时域反射仪放在选好的位置上，用固定件（一般是用螺栓）将仪
器固定在地面上，以免产生抖动，影响仪器的精度。

三、接通电源
将光时域反射仪的电源线接通电源，将仪器的电源开关打开，检查仪
表的备用电池是否可以正常的充电，如果可以正常充电，则可以正常使用。

四、等待结果
安装完成后，需要等待一段时间，光时域反射仪可以在设定的时间段
内持续的采集信息，并将采集的数据存储在仪器的硬盘上，只有等到采集
时间结束后，才能将数据进行处理，显示出结果。

五、移动光时域反射仪
如果需要更换位置，则需要将光时域反射仪移动到另一个安静的位置上，然后重新安装固定，接通电源，等待结果。

六、清除仪器
使用完毕后，应及时清除仪器，以免影响仪器的正常使用，应将脏污
物清除，并将仪器回归原处，方便下次的使用。

总之，使用光时域反射仪的时候一定要按照上述的步骤进行操作，要确保仪器的正常使用，提高精度，达到更好的效果。

光时域反射仪使用方法1.准备工作：a.将光纤连接到OTDR的发射口和接收口。

b.将所需的OTDR测量参数（如采样点数和回波波长等）设置到OTDR 参数设置菜单中。

c.确保OTDR电源充足并连接到电源插座。

2.启动OTDR：a.打开OTDR的电源开关。

b.输入用户名称和密码（如果有）。

c.确认OTDR的启动程序和软件版本。

3.设置测量参数：a.在OTDR菜单中选择所需的测量模式（如单程或双程等）。

b.设置采样点数和采样间隔。

c.设置回波波长和平均时间等参数。

4.进行测量：a.确保光纤连接稳定且无杂散光。

b.在OTDR菜单中选择“开始测量”或类似选项。

c.等待OTDR完成测量过程。

d.检查测量结果并记录所需的数据。

5.分析测量结果：a.在OTDR菜单中选择“显示结果”或类似选项。

b.查看反射曲线和衰减曲线以了解连接点的损耗和反射情况。

c.根据需要调整曲线显示范围和放大倍数。

6.故障定位：a.通过查看反射曲线中的峰值来确定故障位置。

b.使用OTDR的光标或测量功能来测量故障距离和衰减值。

c.根据故障类型（如光纤断裂、弯曲或连接问题等）采取相应的维修措施。

7.数据记录和报告：a.将测量结果保存到OTDR的内部存储器或电脑中。

b.编写测量报告，并包括测量数据、分析结果和建议维修措施等。

c.将报告打印出来或以电子文档的形式存档。

注意事项：-在使用OTDR进行测量前，确保对光纤连接和设备进行了必要的清洁和检查，以避免杂散光和干扰对测量结果的影响。

-设置正确的测量参数和回波波长是确保准确测量的重要步骤，应根据实际情况进行选择。

-避免在高功率光源下进行测量，以免对OTDR和光纤造成损坏。

-注意正确操作OTDR，避免对其进行意外的撞击或摔落。

-定期进行OTDR的校准和维护，以确保其稳定和准确性。

-当遇到无法解决的问题时，最好向OTDR的制造商或相关技术人员寻求帮助。

总结：光时域反射仪是一种用于测试光缆或光纤连接质量的重要工具。

CMA8800光时域反射测试仪操作手册.资维修中心目录第一章快速开始第二章概览第三章OTDR测量模式第四章储存及打印功能附录CMA8800的特点及日常维护.资第一章快速开始1.1仪器供电.资CMA8800是通过220VAC适配器/充电器从外部供电。

注意：CMA8800不能用置电池供电!电源开关位于上面板的右侧。

按下开关即可启动。

1.2启动顺序当该单元上电后，首先出现了一个开始画面，包括软件版本及日期，接着单元进行自检。

结果显示如图1-2所示。

当自检结束后，按下PAUSE可以读屏幕上的信息。

按下“继续”可以继续进行操作。

.资图1－2典型设备和自检屏幕1.3操作模式选择屏幕当上电完成后，将显示一个可供选择模式的屏幕，每一种可.资见的模式均位于相应软键的旁边，你只要按下相应的键就按相应的模式进行操作。

这里为有经验的用户出了每一种模式的快速操作信息，详细的信息见于手册中后面的章节。

.资1.3.1故障定位模式故障定位模式是一种快速确定光纤端/断点位置的方法。

当你按下FAULT LOCATE，首先就开始一个光纤接口质量的检查（如果在附加设置中，光纤接口质量的检查功能已启动），这个检查会告诉你基于用户在快速设置菜单中所定义的背向散射系数的连接是不好的、一般的还是好的。

当检查进行测试完成后，光纤端/断点显示如图1－4所示。

通过按下硬键TEST/STOP或者模式屏幕软键可使测试取消，按下这两种键之中的一种均可以使你回到模式选择屏幕。

图1－4 故障定位模式屏.资1.3.2配置模式按“配置模式”键进入“快速设置菜单”屏，在这里设置自动测试功能及测量参数，参见3.1节和3.2关于快速设置和附加设置的信息按“启动”键显示光纤存储信息屏幕(如图1-5所示)，从这里你可以输入描述新的测试的信息，按“继续”就到达了连接光纤屏幕，接着再按“继续”就开始进行测试。

如需要，此时可按“模式屏”回到模式选择屏幕。

1.3.3专家模式专家级的OTDR模式是为那些想应用CMA8800更先进功能的用户而设计的，所有的OTDR功能均见于这种模式。

安立MT9090A光时域反射仪快速操作指南安立MT9090A光时域反射仪快速操作指南一、概述本文档旨在提供安立MT9090A光时域反射仪的快速操作指南，帮助用户快速上手并进行基本的操作。

本文档包含以下章节：二、仪器准备1：仪器外观介绍1.1 正面面板介绍1.2 背面面板介绍2：仪器连接2.1 连接电源2.2 连接光纤线缆三、仪器设置1：开机与关机1.1 开机操作步骤1.2 关机操作步骤2：菜单导航2.1 菜单结构图2.2 菜单导航操作步骤3：仪器参数设置3.1 光源设置3.2 接收器设置3.3 测量参数设置四、光时域反射仪基本操作1：光纤连接1.1 单模光纤连接步骤 1.2 多模光纤连接步骤2：开始测试2.1 单点测试2.2 自动测试3：测试结果分析3.1 曲线解读3.2 异常事件分析五、附加功能1：存储与导出数据1.1 数据存储1.2 数据导出2：仪器升级2.1 固件升级2.2 软件升级六、故障排除1：常见问题与解决方法七、附件本文档所涉及的附件包括：1：安立MT9090A光时域反射仪操作手册2：安立MT9090A光时域反射仪软件驱动文档附注：1：本文中涉及的法律名词及注释：- 光时域反射仪：一种用于测量光纤传输线路质量的仪器。

- 单模光纤：一种仅允许单一模式传播的光纤。

- 多模光纤：一种允许多种模式传播的光纤。

- 光源：产生光信号的设备。

- 接收器：接收和检测光信号的设备。

- 测量参数：设置光时域反射仪测试过程中的相关参数。

- 曲线解读：对光时域反射仪测试结果曲线进行分析和解释。

- 异常事件分析：分析光时域反射仪测试结果中的异常事件，并提供解决方法。

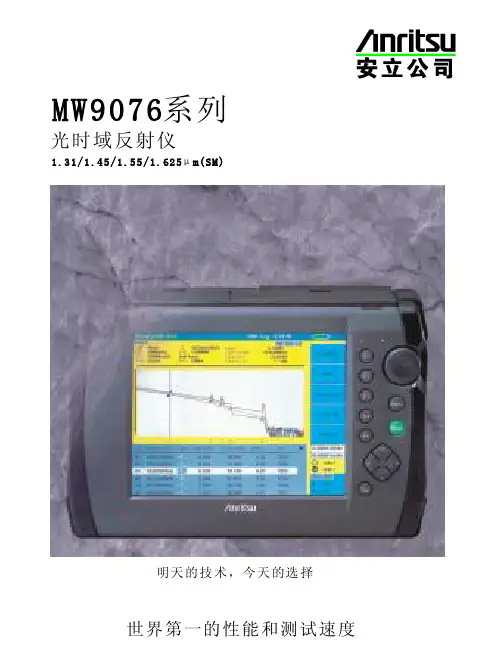

MW9076系列光时域反射仪μ1.31/1.45/1.55/1.625m(SM)明天的技术，今天的选择5cm 高分辨率，50,000采样点8.4英寸TF T-LC D 彩色显示，中文菜单7.8英寸彩色S T N -LC D 显示器适合在阳光直射下(野外)使用4或8通道的光通道选择器单元6小时的电池使用时间，并有剩余电量显示功能B el l cor e C R 196文件格式数据的读写最高的性能，功能，和测试速度8m 短盲区45dB 高动态范围从一端简单测试光纤的色散10秒测试(全自动模式),0.15秒实时扫描在重复测试模式下,只需按开始键就可执行波长/通道切换，文件存储打印等自动功能特性波长型号光纤种类动态范围盲区色散光源功能(菲涅尔、背向散射）可见光源光功率计高功率光功率计光通道选择器高性能短盲区低成本高性能短盲区低成本适合中国市场的动态范围最高性能的型号宽动态范围短盲区三个波长L 波段测试色散测试四个波长波长精度3nm用于多模光纤短盲区用于多模光纤双波长短盲区M W 9076KG I G I M W 9076JM W 9076D 1M W 9076CM W 9076BM W 9076B 7M W 9076B 1S M 1.31/1.55m25nm 1.31/1.55m 25nm 1.31/1.55m 25nm 1.31/1.55/1.625m 25nmS M S M S M S M 1.31/1.45/1.55/1.625m 3nm 0.85m 30n m0.85/1.3m 30nm40.5/38.5dB 35/33dB 45/43dB 41.5/39.5/37dB 34.5/33.5/32.5/30.0dB21dB21/25dB2/7m2/7m3/25m1.6/8m1.6/8m1.6/8m 1.6/8m √√√√√√√√√√√√√√√√√√√√√μμμμμμμ±±±±±±±的高动态范围与短盲区可以使它对光纤损耗和距离精确的测试.MW9076B/B1/B7/C新的A S I C也使数据测试更为快速.高动态范围在1.55μm波长窗口，用45dB动态范围可测190km的距离短盲区盲区短至8m(背向散射)高速测试只需10秒时间测试波形和连接损耗就可在同一屏幕上显示出来，你所要做的只是在开始键上按一下.188km光纤1.6m对于不同类型的光纤，使用相应的三次或五次S el l m ei e r 方程式和多项式拟合曲线。

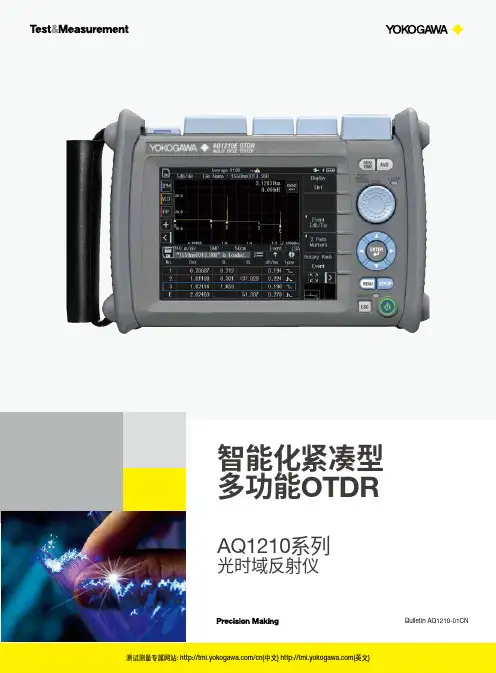

现场多用测试仪OTDRAQ1210系列安全可靠操作方便快速启动10030紧凑机身、长效电池外形大小如A5纸张，重量大约1Kg (2.2Lbs)。

使用电池可工作10小时。

触摸屏与按键相结合的直观操作AQ1210配备了5.7英寸多点触控的电容式触摸屏，还有一个适合 现场操作的旋钮按键。

连接能力通过Wi-Fi 或以太网进行数据传输和远程控制。

增强的OTDR 性能测量多达128分路的PON 系统。

高速实时测量。

提高工作效率的功能和特点多光纤测量、智能链路分析功能、PDF 报告。

一机多能用于多种任务的各种可选功能。

OTDRFSTVLSOPCOL TS列全尺寸 210mm (W)×148mm (H)结构紧凑、功能完备智能、紧凑、多功能OTDRAQ1210系列4产品型号共有7款机型可供选择，满足用户安装和维护各种光网络的需求(LAN/PON/FTTA/FTTH/FTTB)。

产品型号&选型指南产品型号&选型指南AQ1210系列5触摸屏与按键相结合的直观操作双操作模式AQ1210配备了5.7英寸多点触控触摸屏，可方便的进行触控操作和曲线缩放。

此外它还带有一个适合现场操作的旋钮按键。

触摸屏与按键相结合的直观操作直接保存数据只需按“直接保存”图标，就可以根据用户先前的选择以SOR 、PDF 或全部两种格式来保存测量数据。

长电池续航超过10小时的续航能力！用户不必担心日常工作中电池电量耗尽的问题。

AQ1210锂电池拥有的强劲电力，可使它在Telcordia 标准条件下持续供电10个小时。

快速启动小于10秒钟！从完全关机状态到测量准备完成仅需不到10秒的时间！放大曲线窗口只需点击专用图标即可放大曲线显示窗口，便于查看和操作。

曲线区域放大后的大小约为标准大小的两倍。

测量条件设置窗口可以在OTDR 初始屏幕中切换测量条件，用于进行多条件测量。

AQ1210系列61 × 81 × 641 × 1281 × 16增强的OTDR 性能PON 优化利用出色的硬件性能和先进的分析算法，AQ1210可以通过多端口分路器(高达1×128)*准确地描述无源光网络(PON)。

光时域反射仪MTS6000操作指南光时域反射仪（OTDR）是一种用于测量光纤传输线路性能的仪器。

MTS6000是大力士（JDSU）公司生产的一款光时域反射仪，具有高分辨率、高灵敏度和多功能等特点，可用于光纤网络的安装、维护和故障排除等工作。

下面是关于MTS6000光时域反射仪的操作指南。

1.准备工作a.检查仪器是否完好无损，确认电池电量充足；b.连接纤芯，确保光纤测试线路通畅；c.打开仪器电源，等待仪器启动。

2.设置测试参数a.在主菜单中选择“设置”选项，进入测试参数设置界面；b.设置测试距离和测试波长，根据实际需要选择合适的参数；c.设置测试时间和平均次数，可以根据需要调整，以获得更准确的测试结果；d.设置事件阈值和衰减阈值，用于捕获和显示事件和衰减等信息。

3.开始测试a.在主菜单中选择“测试”选项，进入测试界面；b.确认测试参数设置无误后，按下“开始”按钮，仪器会自动进行测试；c.仪器会发送光信号到纤芯，并记录光信号的反射和传输情况；d.测试完成后，仪器会自动显示测试结果，包括衰减、事件和光纤长度等信息。

4.分析测试结果a.仪器会以光时域图和事件列表的形式显示测试结果；b.光时域图中可以观察到纤端衰减情况和事件发生位置；c.事件列表中列出了检测到的事件的类型、位置和损耗等信息；d.可以通过放大缩小、移动光时域图和事件列表来观察详细信息。

5.导出和保存结果a.通过连接USB存储设备，可以将测试结果导出为文件，并保存在存储设备中；b.可以选择将测试结果保存为CSV、PDF或图片格式；c.导出的文件可以用于生成测试报告，或与其他人进行数据共享和分析。

6.其他功能a.MTS6000还具有一些其他功能，如多种测试模式（单模、多模、合波分复用等）、曲率测量等；b.可以通过触摸屏或键盘进行操作；c.仪器还可以连接到计算机或网络，实现数据传输和远程管理等功能；d.MTS6000还可以通过添加模块或插件实现不同应用的扩展。

红光4.3开机后进入主菜单，共有12个功能模块，按方向键选择模块，再按“OK”键或者直接按按“快速设置”图标，进入快速操作菜单，按不同的功能图标进入相应的功能界面或实现相应的操作功能。

OTDR，是利用光信号在光纤中传输时的瑞利散射和菲涅尔反射所产生的背向散射而制成的光电一体化仪表，被广泛应用于光缆线路的维护、施工、监测之中，可进行光纤长度、光纤的传输衰减、接头衰减和故障定位等的测量。

自动OTDR：只需设置波长和测量时间，其他参数由仪器自动选择，即可完成测试，具体各参数含义及解释参见“专家OTDR”介绍专家OTDR：需设置波长、测量范围和脉冲宽度等参数。

专家模式下选择合适的测量参数，测试结果更准确。

可以对曲线进行放大，查看每个事波长：发射光波的波长，有1310nm，1550nm或1310/1550nm同时测量三种选择。

测量范围 ：自动模式：设备自动为当前测量匹配最合适的参数，此时测量范围和脉宽选择的值不可修改。

手动模式：手动设定测量范围和脉宽选择的值。

测量脉宽：指测量时发出的光脉冲信号的时间宽度，脉宽越大，注入光纤的光功率就越强，光纤的背向散射信号越强，OTDR可以有效探测的距离越远，但大脉宽会引起始反射信号饱和，引起大的盲区。

脉宽的选择是与测量光纤的长度有关系的。

长度越长，脉宽越大，只能在实时/平均测量模式下修改。

折射率：由光纤的本身特质决定，且由光缆或光纤制造商提供，折射率是计算距离的关键参数，不可以随意设定。

门限设置事件损耗门限：设置能测试出的链路中连接点、熔接点或宏弯曲的损耗阈值，在0.2dB~30dB之间，默认0.2dB。

大于设置阈值的事件将列于事件表中，小于事件门限的将被忽略。

反射门限：设置能测试出的链路反射事件的回波损耗阈值，在10dB~60dB之间，默认40dB。

结束门限：设置能测试出的链路末端的损耗值，在1dB~30dB之间，默认10dB。

合格判据对连接/熔接/弯曲/链路平均损耗设定判定值，小于判定值时，判定为“PASS”，否则为“FAIL”。

光时域分反射仪快速入门手册OTDR的英文全称是Optical Time Domain Reflectometer，中文意思为光时域反射仪。

OTDR是利用光线在光纤中传输时的瑞利散射和菲涅尔反射所产生的背向散射而制成的精密的光电一体化仪表，它被广泛应用于光缆线路的维护、施工之中，可进行光纤长度、光纤的传输衰减、接头衰减和故障定位等的测量。

启动后界面如下：F1：OTDR选项进入后，可设置OTDR各项参数这里主要使用到的是测量参数的设置，按F3进入对应的测量程序测量程序可以可以保存，同时也可以按照需要修改编辑测量程序在测量过程中如果知道大概测量距离建议选定具体测量距离，可提高数据精确性。

如果不知道大概测量距离可选择自动后，根据测量结果再手动选择距离后测量平均化单位建议使用次数，一般可设置为2*14 或者4*16次，具体可按照要求提高测试次数。

次数选项为了节省时间，只需要在第一次测量中使用接头检查或者不实用接头检查功能。

光纤中有光告警功能一定要开启。

文件设置文件设置中，对测量数据的保存格式一般建议为图片的.jpg格式。

文件命名规则选择更具具体测试要求改变，同时可以添加注释设置文件储存位置，建议使用内存卡或者U盘，然后把储存位置选定为U盘或者SD卡提前建好的目录下F2对应光功率计功能功能与光功率计的接收模式一样，不会使用光功率计的参照之前编写的光功率计快速入门教程。

目录—》F3进入的光源模式，此时功能相当于光功率计的光源模式。

注意：OTDR模式是单端测试工具，但启用光源模式或者光功率模式后，实现的是光功率计功能，必须两端对测才可以。

F4进入测量界面同前面一样可以设置测量程序点击F1进入测量开始等待测量结束后记得选择测试结果的文件目录如有其它技术性问题请联系百度文库作者，远程视频指导。

手持式光时域反射测试仪(OTDR)+光链路智能测试仪(iOLM)技术规范书(30/28dB接入网络) (型号MAX-715B-M1)一、仪表应可进行以下项目的测试1、光时域反射测试仪主要功能:(1)手持式光时域反射测试仪(OTDR),小巧轻便、便于携带、功能强大并借鉴平板电脑设计(2)光纤端面检测器,OTDR使用该功能可以用来检测光纤端面的清洁程度,光纤端面可以在仪表的屏幕上显示,放大倍数:400倍。

(3)光连接器和光纤接头的损耗(4)单根光纤及光缆的衰耗(5)支持宏弯等故障点的查找测试;(6)光缆、光纤及光缆线路的长度(7)光连接器、光纤接头和光纤断点的位置(8)SR点间光纤离散反射系数,并可根据被测光纤的折射率,人工进行分段调节折射率(9)回波损耗(包括各连接点及对S点处)平均化时间应 100s,便于快速处理故障。

(10)选项支持光功率测试和可视故障定位测试;2、光链路智能测试仪主要功能(1)iOLM是一款基于OTDR的创新应用软件,使用多脉冲采集方法,并配备高级算法,可提供有关每个链路器件的详细信息。

(2)链路感知?技术:用户只需点击一次,该设备便会自动进行链路识别、设置最佳参数并在多个波长上开始多个数据采集和分析过程——合并采集到的各个链路段和网元的测试结果。

立刻获得每个链路器件的准确信息,并将其输出到一个报告中。

(3)自动设置的设备:iOLM采用链路感知技术,可自动管理所有测试参数的设置——随时可用的智能功能可显著缩短学习时间。

此外,它还可最大程度地减少培训、避免测试配置错误并加快技术人员从铜缆测试到光纤测试的转变。

(4)光链路视图:经过简化的链路测试仪让复杂的OTDR曲线成为历史,可提供简单直接的被测光纤视图,及清晰的图标和通过/未通过判断。

获得实际的测试结果:可视的端到端链路评估、事件鉴定和光纤状态。

(5)迅速诊断:iOLM配备多个算法和涵盖潜在网络故障的数据库,可引导您解决网络问题。

23VFL ·接口·充电指示灯光时域反射仪测量界面图示。

点击右上角的“ ”图标，展示隐藏图标，点击“ ”，出现复位光标与显示/隐藏光标的选项 ；点击“ ”放大波形界面；点击“ ”，事件列表区域显示测量总览。

光时域反射仪文件名:*X Y 23:59光时域反射仪>>测量结束或打开一个存储的波形后，测量总览和事件列表中显示当前波形的数据与事件。

波形区域右上角的功能扩展图标可控制波形区域，具体如下：点击“ ”出现复位光标与显示/隐藏光标的选项点击“ ”放大波形界面 点击“ ”缩小波形界面 双击波形区域，波形复位波形区域，可以通过双指进行放大操作光时域反射仪--波形分析放大波形界面A B测量>>文件管理波长量程脉宽重命名文件打开/在光时域反射仪界面点击“ ”进入文件管理界面。

当开启自动保存功能，则文件测试结束自动生成文件名并保存。

当选中文件或文件夹时，可对选中文件进行重命名、打开或删除操作。

当选中文件时，底部窗口显示选中文件的波形缩略图（只支持sor 点击文件目录可返回前一路径。

光时域反射仪--文件管理23:59文件管理主机/波长量程脉宽删除文件打开8UNIT λREF 设置宝工实业股份有限公司PROKIT’S INDUSTRIES CO.,LTD Email:***************.com.tw2022 Prokit’s Industries Co.,LTD.All rights reserved 2022001C闪烁λ。
