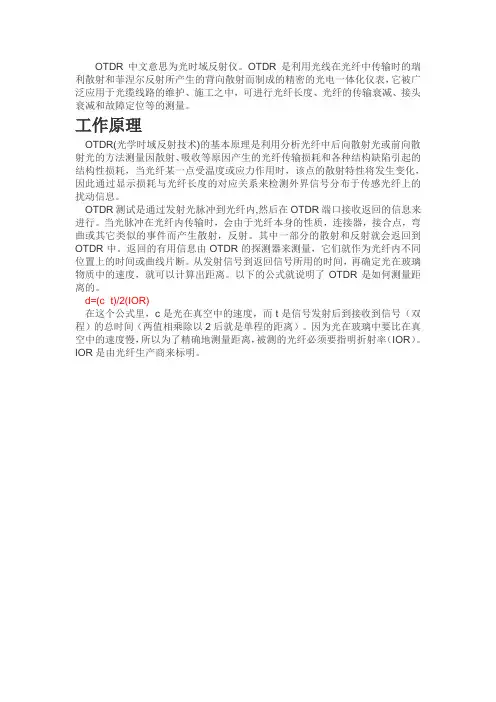

OTDR中文意思为光时域反射仪。

OTDR是利用光线在光纤中传输时的瑞利散射和菲涅尔反射所产生的背向散射而制成的精密的光电一体化仪表，它被广泛应用于光缆线路的维护、施工之中，可进行光纤长度、光纤的传输衰减、接头衰减和故障定位等的测量。

工作原理
OTDR(光学时域反射技术)的基本原理是利用分析光纤中后向散射光或前向散射光的方法测量因散射、吸收等原因产生的光纤传输损耗和各种结构缺陷引起的结构性损耗，当光纤某一点受温度或应力作用时，该点的散射特性将发生变化，因此通过显示损耗与光纤长度的对应关系来检测外界信号分布于传感光纤上的扰动信息。

OTDR测试是通过发射光脉冲到光纤内,然后在OTDR端口接收返回的信息来进行。

当光脉冲在光纤内传输时，会由于光纤本身的性质，连接器，接合点，弯曲或其它类似的事件而产生散射，反射。

其中一部分的散射和反射就会返回到OTDR中。

返回的有用信息由OTDR的探测器来测量，它们就作为光纤内不同位置上的时间或曲线片断。

从发射信号到返回信号所用的时间，再确定光在玻璃物质中的速度，就可以计算出距离。

以下的公式就说明了OTDR是如何测量距离的。

d=(c×t)/2(IOR)
在这个公式里，c是光在真空中的速度，而t是信号发射后到接收到信号（双程）的总时间（两值相乘除以2后就是单程的距离）。

因为光在玻璃中要比在真空中的速度慢，所以为了精确地测量距离，被测的光纤必须要指明折射率（IOR）。

IOR是由光纤生产商来标明。

CMA8800光时域反射测试仪操作手册郑州维修中心目录第一章快速开始第二章概览第三章OTDR测量模式第四章储存及打印功能附录CMA8800的特点及日常维护第一章快速开始1.1仪器供电CMA8800是通过220VAC适配器/充电器从外部供电。

注意：CMA8800不能用内置电池供电!电源开关位于上面板的右侧。

按下开关即可启动。

1.2启动顺序当该单元上电后，首先出现了一个开始画面，包括软件版本及日期，接着单元进行自检。

结果显示如图1-2所示。

当自检结束后，按下PAUSE可以读屏幕上的信息。

按下“继续”可以继续进行操作。

图1－2典型设备和自检屏幕1.3操作模式选择屏幕当上电完成后，将显示一个可供选择模式的屏幕，每一种可见的模式均位于相应软键的旁边，你只要按下相应的键就按相应的模式进行操作。

这里为有经验的用户出了每一种模式的快速操作信息，详细的信息见于手册中后面的章节。

1.3.1故障定位模式故障定位模式是一种快速确定光纤端/断点位置的方法。

当你按下FAULT LOCATE，首先就开始一个光纤接口质量的检查（如果在附加设置中，光纤接口质量的检查功能已启动），这个检查会告诉你基于用户在快速设置菜单中所定义的背向散射系数的连接是不好的、一般的还是好的。

当检查进行测试完成后，光纤端/断点显示如图1－4所示。

通过按下硬键TEST/STOP或者模式屏幕软键可使测试取消，按下这两种键之中的一种均可以使你回到模式选择屏幕。

图1－4 故障定位模式屏1.3.2配置模式按“配置模式”键进入“快速设置菜单”屏，在这里设置自动测试功能及测量参数，参见3.1节和3.2关于快速设置和附加设置的信息按“启动”键显示光纤存储信息屏幕(如图1-5所示)，从这里你可以输入描述新的测试的信息，按“继续”就到达了连接光纤屏幕，接着再按“继续”就开始进行测试。

如需要，此时可按“模式屏”回到模式选择屏幕。

1.3.3专家模式专家级的OTDR模式是为那些想应用CMA8800更先进功能的用户而设计的，所有的OTDR功能均见于这种模式。

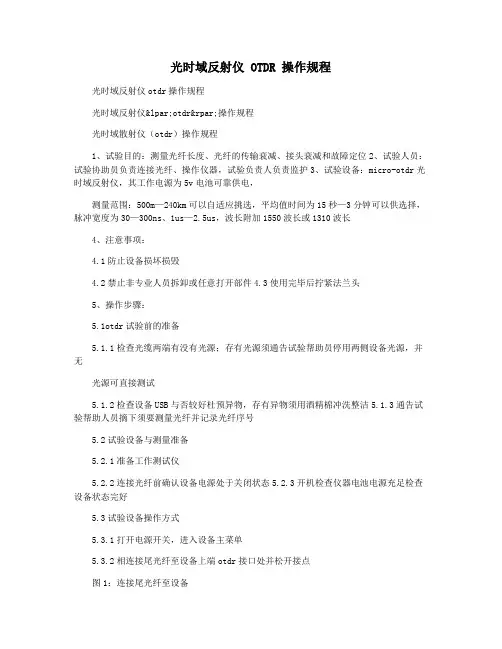

光时域反射仪 OTDR 操作规程光时域反射仪otdr操作规程光时域反射仪(otdr)操作规程光时域散射仪（otdr）操作规程1、试验目的：测量光纤长度、光纤的传输衰减、接头衰减和故障定位2、试验人员：试验协助员负责连接光纤、操作仪器，试验负责人负责监护3、试验设备：micro-otdr光时域反射仪，其工作电源为5v电池可靠供电，测量范围：500m—240km可以自适应挑选，平均值时间为15秒—3分钟可以供选择，脉冲宽度为30—300ns、1us—2.5us，波长附加1550波长或1310波长4、注意事项：4.1防止设备损坏损毁4.2禁止非专业人员拆卸或任意打开部件4.3使用完毕后拧紧法兰头5、操作步骤：5.1otdr试验前的准备5.1.1检查光缆两端有没有光源；存有光源须通告试验帮助员停用两侧设备光源，并无光源可直接测试5.1.2检查设备USB与否较好杜预异物，存有异物须用酒精棉冲洗整洁5.1.3通告试验帮助人员摘下须要测量光纤并记录光纤序号5.2试验设备与测量准备5.2.1准备工作测试仪5.2.2连接光纤前确认设备电源处于关闭状态5.2.3开机检查仪器电池电源充足检查设备状态完好5.3试验设备操作方式5.3.1打开电源开关，进入设备主菜单5.3.2相连接尾光纤至设备上端otdr接口处并松开接点图1：连接尾光纤至设备5.3.3测试实验前检查设备参数信息设置（可选择自动模式）图2：检查设备参数设置5.3.4页面键测试键已经开始测试图3：按下real键测试5.3.5页面info查阅测试结果图4：试验参数记录5.3.6按留存键留存，并输出存储的名称；图5：保存试验参数6、试验现场整理：6.1通知试验协助员取下光纤恢复原状6.2整理仪器设备，清理试验现场。

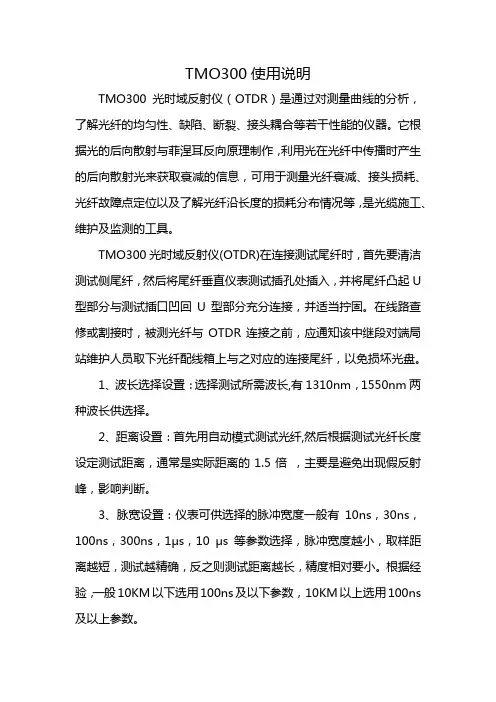

TMO300使用说明
TMO300光时域反射仪（OTDR）是通过对测量曲线的分析，了解光纤的均匀性、缺陷、断裂、接头耦合等若干性能的仪器。

它根据光的后向散射与菲涅耳反向原理制作，利用光在光纤中传播时产生的后向散射光来获取衰减的信息，可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等，是光缆施工、维护及监测的工具。

TMO300光时域反射仪(OTDR)在连接测试尾纤时，首先要清洁测试侧尾纤，然后将尾纤垂直仪表测试插孔处插入，并将尾纤凸起U 型部分与测试插口凹回U型部分充分连接，并适当拧固。

在线路查修或割接时，被测光纤与OTDR连接之前，应通知该中继段对端局站维护人员取下光纤配线箱上与之对应的连接尾纤，以免损坏光盘。

1、波长选择设置：选择测试所需波长,有1310nm，1550nm两种波长供选择。

2、距离设置：首先用自动模式测试光纤,然后根据测试光纤长度设定测试距离，通常是实际距离的1.5倍，主要是避免出现假反射峰，影响判断。

3、脉宽设置：仪表可供选择的脉冲宽度一般有10ns，30ns，100ns，300ns，1μs，10 μs 等参数选择，脉冲宽度越小，取样距离越短，测试越精确，反之则测试距离越长，精度相对要小。

根据经验，一般10KM以下选用100ns及以下参数，10KM以上选用100ns 及以上参数。

4、取样时间设置：仪表取样时间越长，曲线越平滑，测试越精确。

5、折射率设置：根据每条传输线路要求不同而定。

6、事件阈值设置：指在测试中对光纤的接续点或损耗点的衰耗进行预先设置，当遇有超过阈值的事件时，仪表会自动分析定位。

OTDR的使用OTDR（Optical Time Domain Reflectometer，光时域反射仪）是一种用于测量光纤链路衰减和损耗的仪器。

它通过发射脉冲光信号并测量信号的反射时间和强度来确定光纤链路中的故障位置和损耗程度。

在进行OTDR的现场操作时，以下是一些重要的步骤和注意事项。

1.仪器和设备准备：-确保OTDR设备和测试光纤都已经校准并正常工作。

-检查电池电量或连接电源以确保设备具备足够的电力供应。

-确保所需的连接线（OTDR测试线和测量线）都是干净的、光滑的，并正确连接。

2.设定OTDR参数：-根据网络的特性和测试需求，设定相关的OTDR参数，如光脉冲宽度、平均时间、带宽等。

-设定所需的测试距离范围，确保覆盖整个光纤链路。

3.连接测量线：-将OTDR的发送端（TX）连接到被测纤芯的起始端，接收端（RX）连接到终端。

-确保连接的正确性和稳定性，避免不必要的损耗。

4.选择合适的测试方式：-OTDR可以通过单点测试、多点测试或连续测试等不同的测试方式进行光纤链路的检测。

-根据具体情况，选择适当的测试方式来获取所需的测试数据。

5.进行OTDR测试：-启动OTDR设备，按照操作提示进行测试。

-在每次测试前，确保测试光纤链路无断裂和弯曲，并且没有任何累积损耗。

6.分析和记录测试结果：-分析OTDR显示屏上的测试结果，包括曲线图、衰减和反射损耗等数据。

-根据需要，记录测试结果，特别是检测到的故障位置和损耗程度。

7.故障定位和维修：-如果OTDR测试结果显示有故障存在，根据测试结果进行进一步的故障定位。

-使用其他工具和方法来修复或更换故障组件，并再次进行测试以确认问题是否解决。

8.清理和保养：-在测试完成后，及时清理和保养OTDR设备，包括清除连接线上的污垢和尘埃，并保持设备的良好状态。

在进行OTDR的现场操作时，还有一些重要的注意事项需要牢记：-避免使用过高的光功率来避免光纤受损。

-避免测试光纤过长，以免造成测试结果的不准确性。

AQ7260 OTDR光时域反射仪 简易操作手册第１版　２００５年３月前言感谢您购买ＡＱ７２６０。

本操作手册循序渐进地介绍了实际测量工作流程，简单的仪表操作，使初学者容易上手。

同时我们还提供AQ7260用户手册（英文版），该手册介绍仪表的所有功能以及使用时的安全注意事项。

使用前请阅读两本手册。

目录第一章　测量前的准备事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－１　连接光模块和连接适配器．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－２　打开电源．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－２－１　连接电源．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－２－２　接通电源．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－３　连接测量光纤．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３第二章 按键和显示画面说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４２－１　按键．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４２－２　显示画面．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４２－３　画面显示设定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５第三章　测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３－１　使用单键进行自动测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３－１－１　开始测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３－１－２　停止测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３－１－３　确认和改变测量条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７３－１－４　初始化测量条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８３－２　手动测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９３－２－１　设置测量条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９３－２－２　实时测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１０３－２－３　平均化操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１３－２－４　放大、缩小和移动波形．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１３－２－５　距离测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１２３－２－６　测量连接损耗．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１４３－２－７　测量回波损耗量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１５３－３　自动搜索．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１６第四章　测量数据的记录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１７４－１　保存．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１７４－２　调用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１９４－３　删除．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２０４－４　打印．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２１４－４－１　打印显示画面．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２１４－４－２　打印文件数据．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２１４－５　复制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２３1第五章　输入字符．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４５－１　输入标签．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４５－１－１　输入英文字符和数字．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４５－２　编辑字符序列．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２５５－２－１　删除．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２５５－２－２　追加．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２５５－２－３　改变字符．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２６第六章　停止测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７６－１　关闭仪表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７６－１－１　确认仪表已完成测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７６－１－２　切断电源．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７６－２　如何拆卸光纤．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７第七章　故障诊断．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８７－１　注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８７－２　术语表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８2第一章　测量前的准备事项１－１　连接光模块和连接适配器主机、模块和可选模块的构成。

光时域反射仪使用方法什么是光时域反射仪光时域反射仪（Optical Time Domain Reflectometer，OTDR）是一种用于测量光纤传输线路中光信号传输性能的仪器。

它通过发送脉冲光信号并监测返回的反射和散射光信号，判断光线在光纤中传输的情况，从而对光纤中的光损耗和衰减进行分析和定量评估。

OTDR主要用于光纤通信网络的安装、调试和维护，可以用于定位光纤故障点、检测光纤连接质量以及评估光纤链路的衰减和损耗。

它是光纤通信领域中不可或缺的重要工具。

光时域反射仪的工作原理光时域反射仪的工作原理是利用脉冲光和时间分辨技术对光纤中的光信号进行测量和分析。

其工作过程可以分为以下几个步骤：1.发送脉冲光信号：OTDR会通过连接器将脉冲光信号发送到待测光纤上。

2.监测反射信号：光纤中的反射信号会部分返回到 OTDR 上，OTDR 会通过光探测器接收到的光信号来监测返回的反射信号。

3.计算光纤长度：根据光信号的传播速度和测量的时间差，可以计算出光纤的长度。

4.分析反射特性：通过分析返回的反射信号的强度和时间延迟，可以判断光纤中的连接状态、损耗情况以及潜在的故障点。

5.显示结果：OTDR会将测量结果以波形图的形式显示在显示屏上，同时也可以通过 USB 接口将数据传输到计算机进行后续处理和分析。

光时域反射仪的使用步骤使用光时域反射仪需要按照一定的步骤进行，下面是一般的使用步骤：步骤一：准备工作1.将光时域反射仪连接到待测光纤的连接器上。

2.打开光时域反射仪，并进行一些基本设置，如设置测量波长、脉冲宽度等。

步骤二：配置测试参数1.设置测试距离范围：根据待测光纤的长度和测试需求，设置适当的测试距离范围。

一般可以选择全距离测试或局部测试。

2.设置平均次数：根据需要可以设置平均测量次数，以提高测试精度。

3.设置测试灵敏度：根据光纤的损耗情况和测试需求，设置合适的测试灵敏度。

步骤三：进行测试1.点击开始测试按钮，进行测试。
