光时域反射仪使用方法一、仪器概述光时域反射仪（Optical Time Domain Reflectometer，OTDR）是一种用于测量光纤长度、损耗和故障的仪器。
它利用光脉冲在光纤中传输的特性，通过测量脉冲反射信号的时间和强度来确定光纤中的事件位置和损耗值。
本文将详细介绍OTDR的使用方法。
二、准备工作1.检查设备：检查OTDR是否正常工作，电源是否连接正常，屏幕是否正常显示。
2.连接设备：将OTDR与被测光纤连接，并确保连接正确无误。
3.设置参数：根据被测光纤的特性设置OTDR参数，包括波长、脉冲宽度、平均次数等。
三、测试步骤1.启动仪器：按下电源开关启动OTDR，并等待系统自检完成。
2.选择测试模式：根据被测光纤的不同选择相应的测试模式，包括单模/多模、短距离/长距离等。
3.设置测试参数：根据被测光纤的特性设置OTDR测试参数，包括起始端点、终止端点、脉冲宽度等。
4.开始测试：按下测试键，OTDR将向被测光纤发送脉冲，并记录反射信号的时间和强度。
测试完成后，OTDR将自动计算出光纤长度、损耗和故障位置等信息，并在屏幕上显示结果。
5.保存数据：如需保存测试数据，可将结果存储到OTDR内部存储器或外部存储设备中。
四、注意事项1.避免过度弯曲光纤：过度弯曲会导致光纤损耗增加，影响测试结果。
2.避免过长的测试距离：过长的测试距离会导致信号衰减严重，影响测试结果。
3.选择适当的波长和脉冲宽度：不同波长和脉冲宽度适用于不同类型的光纤，选择不当会影响测试结果。
4.保持设备清洁干燥：避免灰尘、水分等杂质进入设备内部，影响仪器正常工作。
五、总结本文介绍了OTDR的使用方法，包括准备工作、测试步骤和注意事项。
在实际应用中，需要根据被测光纤的特性选择合适的测试参数，以确保测试结果的准确性和可靠性。
AXS-110讲解AXS-110系列有很多配置，不同的波长不同的选件价格不一样，目前中国电信集采的两波长AXS-110-023B(数量至少600套)为标准配置：功能为1310/1550nm,37/35DB 的OTDR功能、1310/1550nm 的光源功能、接口为FC圆头。
测试前先检测查双方接头的规格（跳线应该为FC/UPC）、清洁程度（最好是用棉签沾点高浓度酒精擦一下）、自身对整条测试线路的初步判断和理解。
1.操作讲解：a.如果不知道整条线路有多长，先用自动测试测试一下，只需要选择波长就可以了，其他不用选择，再按下测试健就可以了。
b.如果对线路长度非常了解，需要更精确地测试，就用手动测试：选择长度（只需要比实际长度长点且接近它的距离）、脉冲（根据长度的变化而增加）、时间（15-30秒），再按下测试健就可以了。
c.如果不需要保存且需要实时监控话就用实时测试。
d.曲线的分析：灵活运用F1，F2及其旁边的左右健。
上面有参数、保存、事件信息、曲线信息、打开保存：测试完可以按保存直接保存，也可以再测试自动保存。
事件信息：对测试曲线的一个简单分析。
曲线信息：比较详细的信息。
打开：用于调前面的曲线观看，一条好的曲线是有起端有终端，中间如果有大事件（如大损耗）还会有大的事件点。
末端成端了一定有波峰（没有成端或断了就没有波峰）e.测试参数：最好是不要更改，直接用厂家的默认值。
如果不小心更改了，就按MENU进入OTDR设置为默认值。
f.曲线的导出：插可以识别的U盘，按MENU进入信息管理器，活用ENTER及其旁边的上下左右健复制到U盘上，在电脑上装后台软件，看的更加细致。
g.如果路径太多，无法操作时，按ESC健直接到开机界面，对于曲线的放大或缩小，这个进入曲线界面在F1，F2上面的字自然可以看到。
2、注意事项：a.测试事件表第一行有个反射率，在-40左右最佳，如果实际测试反射率大好多（可能是接头没有接好、接头太脏了、跳线质量太差等,必须纠正）。
光时域反射仪操作程序操作步骤：一、开机将电源线接入仪表的电源插座，面板ON/OFF 按键电源开关按一下，即开机状态。
二、测试设置点击：“SET-UP”，出现设置界面。
点击“测试设置”。
1、探测界面“激光器”、“模式”、“脉冲”、“范围”、“探测时间”设置、其他默认附表2、测量“接头门限”设置：熔接点的衰耗，一般是0.01db。
其他默认。
3、结果显示三、测试文件保存过程步骤1（新建文件夹）：1、“移动调用”功能是删除目录，其子菜单中“故障”意思是取消，“确定”就是删除。
2、文件夹名不能超过8个字符。
步骤2（设置存放路径）：点击“FILE”，出现文件夹设置界面，接着点击“搜索”，进入文件夹目录。
用方向键使光标定位到你要保存文件的目录上，再次点击“打开目录”，右边界面就进入到该目录里面。
最后点击“退出”，回到文件设置界面，文件保存的路径就定位到你指定的文件夹下了。
步骤3（手动保存文件）：点击“START/STOP”进行测试后，再点击“FILE”，用方向键移动到“文件名”，再点击“编辑说明”来修改文件名，文件名的修改方式跟文件夹的类似。
最后点击“存储”把文件保存。
注意：“编辑说明”中的“故障”是指取消，“退出”是确定的意思。
步骤4（查询文件）：要查询刚才保存的文件，就点击“FILE”，再点击“搜索”，就可以在你保存的文件夹里找到刚才保存的文件。
注意：文件名不能超过8个字符。
四、文件复制过程点击“FILE”→“搜索”→用方向键选中“内部”，再点击“打开目录”→再用方向键选中要复制的文件点击“转移”→“拷贝”→再把光标用方向键移动到要复制到的文件夹上，点击“打开目录”→点击“确认”，复制成功。
如不需要复制，点击“故障”。
五、关机测试相关业务后关机即光时域反射仪处于关机状态风险控制1、为防止火灾，关闭光时域反射仪后请务必关闭电源插座再离开；2、为防止火灾，请选用带保险功能、大功率的接线板3、为防止触电，请确保使用的插座有良好的接地应急措施：万一光时域反射仪冒烟、有异味或有漏电情况，请马上切断电源与相关人员联系。
AQ7260 OTDR光时域反射仪 简易操作手册第１版 ２００５年３月前言感谢您购买ＡＱ７２６０。
本操作手册循序渐进地介绍了实际测量工作流程，简单的仪表操作，使初学者容易上手。
同时我们还提供AQ7260用户手册（英文版），该手册介绍仪表的所有功能以及使用时的安全注意事项。
使用前请阅读两本手册。
目录第一章 测量前的准备事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－１ 连接光模块和连接适配器．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－２ 打开电源．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－２－１ 连接电源．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－２－２ 接通电源．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－３ 连接测量光纤．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３第二章 按键和显示画面说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４２－１ 按键．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４２－２ 显示画面．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４２－３ 画面显示设定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５第三章 测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３－１ 使用单键进行自动测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３－１－１ 开始测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３－１－２ 停止测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３－１－３ 确认和改变测量条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７３－１－４ 初始化测量条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８３－２ 手动测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９３－２－１ 设置测量条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９３－２－２ 实时测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１０３－２－３ 平均化操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１３－２－４ 放大、缩小和移动波形．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１３－２－５ 距离测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１２３－２－６ 测量连接损耗．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１４３－２－７ 测量回波损耗量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１５３－３ 自动搜索．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１６第四章 测量数据的记录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１７４－１ 保存．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１７４－２ 调用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１９４－３ 删除．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２０４－４ 打印．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２１４－４－１ 打印显示画面．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２１４－４－２ 打印文件数据．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２１４－５ 复制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２３1第五章 输入字符．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４５－１ 输入标签．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４５－１－１ 输入英文字符和数字．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４５－２ 编辑字符序列．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２５５－２－１ 删除．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２５５－２－２ 追加．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２５５－２－３ 改变字符．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２６第六章 停止测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７６－１ 关闭仪表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７６－１－１ 确认仪表已完成测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７６－１－２ 切断电源．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７６－２ 如何拆卸光纤．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７第七章 故障诊断．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８７－１ 注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８７－２ 术语表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８2第一章 测量前的准备事项１－１ 连接光模块和连接适配器主机、模块和可选模块的构成。
光时域反射仪使用方法简谈精编版光时域反射仪（OTDR）是一种用于测量光纤长度、损耗和故障的重要工具。
它通过发送脉冲激光信号并测量反射信号的强度和时间来确定这些参数。
本文将介绍光时域反射仪的使用方法，包括仪器设置、测量操作和数据分析。
一、仪器设置1.连接光纤：首先将OTDR与待测光纤连接，一端连接OTDR的光纤接口，另一端连接待测光纤的光纤接口。
确保光纤连接牢固并无松动。
2.仪器调节：打开OTDR电源，并进行基本设置。
根据实际情况选择所需的测量模式（单模光纤或多模光纤）和测量范围。
此外，根据具体应用要求，可以设置发射激光的脉冲宽度和重复频率等参数。
二、测量操作1.设定开始测量点：在仪器界面上，设定开始测量点。
通常情况下，起始点为测量光纤的连接点，如连接光纤的机箱或光纤跳线等。
2.设定结束测量点：设定结束测量点的位置，可以选择光纤的终端或待测光纤的其他连接点。
3.发射信号：点击“开始测量”按钮，OTDR会发射脉冲激光信号。
信号经过光纤传输，并在连接点、故障点或终端点处发生反射。
4.反射信号采集：OTDR会测量和采集反射信号的强度和到达时间。
这些数据将用于后续的分析和故障定位。
5.测量数据存储：测量完成后，将测量数据保存到OTDR内部存储器或外部存储介质中，以备后续分析和报告生成。
三、数据分析1.反射信号分析：通过分析反射信号的强度和到达时间，可以确定光纤长度、连接损耗和故障位置等信息。
不同的信号特征对应着不同的光纤情况，需要通过数据分析来解读。
2.故障定位：根据反射信号的强度和到达时间，可以确定故障点的位置。
常见的光纤故障包括断纤、弯曲、微弯曲、连接不良等，通过比对信号数据和参考曲线，可以准确地定位到故障点。
3.生成报告：根据测量数据和分析结果，生成详细的报告。
报告通常包括测量条件、测量结果、故障点定位、光纤损耗分布图等内容。
总结：光时域反射仪是一种重要的光纤测量设备，它可以帮助用户准确地测量光纤的长度、损耗和故障。
光时域反射仪原理和操作教案
一、光时域反射仪原理：
光时域反射仪是一种光学评估工具，通过短脉冲光在光纤中的传播，测量光纤的传输性能。
主要采用光电子技术，将它们集成单元固定到一块芯片上，处理来自传输介质各个点的反射集成信号。
其核心部件是一台激光器和一个高速电子时钟发生器。
同时，该设备可以检测光纤线路可接受的最大传输速率和最大距离。
二、光时域反射仪操作：
1、连接：将光纤接口与被测设备连接好。
2、设置：根据测试要求，在设备上设置好测试参数，如测试时间、波长等。
3、开始测试：按下启动键，启动测试。
4、观察结果：通过设备屏幕显示，直观了解测试结果。
5、记录数据：将测试结果记录下来，以便进行数据分析和比较不同设备之间的性能。
6、结束测试：按下结束键，停止测试。
三、注意事项：
1. 在测试过程中，需要保证光纤连接牢固可靠，确保测试结果的准确性。
2. 在连接光纤时，应注意光纤的端面是否干净无损，避免影响测试结果。
3. 在测试前，应仔细设置测试参数，保证测试结果可靠。
光时域反射仪使用方法首先，使用前需要连接设备。
将光时域反射仪的输出线缆连接到待测光纤的一端，然后将光时域反射仪的输入线缆连接到光源。
确保连接稳固，没有松动。
接下来，我们需要校准光时域反射仪。
在正式测量之前，需要对仪器进行校准以确保得到准确的测量结果。
具体步骤如下：1.开启光源，并等待几分钟，以确保其稳定输出。
2.进入光时域反射仪的设置菜单，选择校准模式。
3.根据仪器的要求，选择合适的参考光纤。
参考光纤应具有良好的质量和稳定的性能。
4.将参考光纤连接到光时域反射仪的输入端口，并设置参考光纤长度。
5.启动校准程序，根据仪器的指示进行操作。
通常包括调节光源功率、调节接收器增益等步骤。
6.完成校准后，可以保存校准参数，以备以后使用。
完成校准后，可以进行真正的测量。
以下是光时域反射仪的测量步骤：1.确保待测光纤的连接处干净无尘，并保证光源功率足够高。
2.将待测光纤的一端连接到光时域反射仪的输出端，另一端连接到接收器。
3.打开测量程序，并设置合适的测量参数，如测量时间、采样率等。
根据需要，可以选择纵向和横向的分辨率。
4.启动测量程序，并等待测量结果显示。
通常，测量结果以时间域图和频率域图的形式呈现。
根据测量结果，可以分析光纤中的损耗和散射特性。
在测量结果中，可以通过观察反射峰和散射峰来判断光纤的连接质量。
如果反射峰较大，说明光纤连接良好；如果反射峰较小，则可能存在连接损耗或其他问题。
同样，散射峰的出现可以说明光纤中存在散射现象。
在实际使用中，需要注意以下几点：1.避免光纤弯曲和损坏，以免影响测量结果。
2.保持测量环境的稳定，避免温度和湿度的变化对测量结果的影响。
3.在测量前检查仪器的光源和接收器是否正常工作，以及仪器的电源是否稳定。
4.注意选择合适的测量参数，根据需要进行调整。
5.根据实际情况，可以结合其他测试仪器一起使用，如光功率计、光衰减器等。
总结起来，光时域反射仪是一种用来测量光纤中反射和散射特性的仪器。
光时域反射仪使用方法
一、选择合适的位置
首先，应该选择一个安静、安全无摇晃的位置，一般是室外的平坦无
高差的地面，最好可以把后面的墙挡住来使用。
二、安装固定
将光时域反射仪放在选好的位置上，用固定件（一般是用螺栓）将仪
器固定在地面上，以免产生抖动，影响仪器的精度。
三、接通电源
将光时域反射仪的电源线接通电源，将仪器的电源开关打开，检查仪
表的备用电池是否可以正常的充电，如果可以正常充电，则可以正常使用。
四、等待结果
安装完成后，需要等待一段时间，光时域反射仪可以在设定的时间段
内持续的采集信息，并将采集的数据存储在仪器的硬盘上，只有等到采集
时间结束后，才能将数据进行处理，显示出结果。
五、移动光时域反射仪
如果需要更换位置，则需要将光时域反射仪移动到另一个安静的位置上，然后重新安装固定，接通电源，等待结果。
六、清除仪器
使用完毕后，应及时清除仪器，以免影响仪器的正常使用，应将脏污
物清除，并将仪器回归原处，方便下次的使用。
总之，使用光时域反射仪的时候一定要按照上述的步骤进行操作，要确保仪器的正常使用，提高精度，达到更好的效果。
光时域反射仪的实验操作步骤背景介绍光时域反射仪是一种重要的光学测试设备，它可以测量光纤中的反射信号，以检测光纤中的异物或反射率变化。
该设备具有高分辨率、高精度、高灵敏度等优点，广泛应用于通讯、医疗、环境监测等领域。
实验装置光时域反射仪由以下组成部分：•光源：产生光信号；•快速电子学器件：对光信号进行时间辨析；•光纤接头：连接测试光缆的两端；•计算机：控制实验过程和数据分析。
实验步骤1.准备工作光时域反射仪需要连接光纤和电源等设备，因此在实验开始前需要进行相关的准备工作，包括：•确定测试光纤的两端位置；•准备好光时域反射仪设备，并连接好相关设备；•打开光源和快速电子学器件的电源并等待预热。
2.连接光纤将测试光纤的两端分别连接到光纤接头，再将光纤接头分别插入光时域反射仪的输入端和输出端。
3.启动软件启动光时域反射仪的软件，并通过计算机控制光源和快速电子学器件的工作模式。
4.设置参数根据实验需要，设置光源的发光波长、输出功率等参数，并对快速电子学器件进行时间分辨率的设置。
5.开始测试在设置好参数后，点击软件中的“开始测试”按钮，光源将开始发出信号，并经过测试光纤传输，最终反射回到光时域反射仪中。
通过计算机软件，可以对反射信号进行处理和分析，提取出反射信号的时间和强度等信息。
6.数据分析在完成测试后，可以将得到的数据进行分析。
通过分析反射信号的时间和强度等信息，可以确定测试光纤中存在的异物或反射率变化情况。
注意事项在进行光时域反射仪实验时，需要注意以下问题：•合理安排测试光纤的长度，避免过长或过短导致信号的变化；•操作过程中要注意光源的功率，过高会导致光纤被损坏；•反射信号过强可能导致测试结果的偏差，需要进行合理的处理。
总结光时域反射仪可以用于检测光纤中的反射信号，具有高精度、高灵敏度等优点，在通讯、医疗、环境监测等领域有广泛的应用。
在进行实验时需要注意合理设置参数、安全操作，保证测试结果的准确性和可靠性。
实验一 光时域反射仪(OTDR)的使用实验一、目的与要求1、熟悉光时域反射仪的工作原理2、掌握光时域反射仪的使用方法和步骤二、实验仪器及设备1、光时域反射仪2、光纤跳线3、祼光纤4、光纤工具箱5、VGA 显示器三、实验原理光时域反射仪是根据光的后向散射与菲涅耳反射原理制作，利用光在光纤中传播时产生的后向散射光来获取衰减的信息，可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等，是光缆施工、维护及监测中必不可少的工具。
由于光纤自身的缺陷和掺杂成份的不均匀性，使它们在光子的作用下产生散射，如果光纤中(或接头时)有几何缺陷或断裂面，将产生菲涅尔反射，反射强弱与通过该点的光功率成正比，也反映了光纤各点的衰耗大小，因散射是向四面八方发射的，反射光也将形成比较大的反射角，散射和反射光就是极少部份，它也能进入光纤的孔径角而反向传到输入端，假如光纤中断，即会从该点以后的背向散射光功率降到零。
根据反向传输回来的散射光的情况来断定光纤的断点位置和光纤长度。
这就是时域反射仪的基本工作原理。
1、(OTDR)的结构方框图光方向耦合器 被测光纤(E/O)为实现光电转换的光源，用于产生测试用的光脉冲，脉冲宽度可调整。
光方向耦合器是一个三端口的器件保证光信号按照指定方向传输。
光源发出的光耦合进入被测光纤中而后向散射和菲涅耳反射的光由被测光纤耦合到（O/E）光电检测器中。
2、OTDR显示曲线分析OTDR对光纤进行扫描后，根据光纤的情况不同，将形成与下图相似的曲线，掌握曲线不同部分产生的大致原因是正确使用OTDR的基础。
Near-End Reflection & Dead Zone：由菲涅耳反射引起，为距OTDR最近的机械连接点。
Non-Reflective Event(Splice or bend)：由非菲涅耳反射引起，一般为光纤连接头或光纤弯曲Reflective Event(Mechanical Splice or crack)：由菲涅耳反射引起，一般为光纤机械连接或光纤损坏End of Fiber(Reflective)：由菲涅耳反射引起，一般为光纤的终点四、实验内容和步骤1、光纤长度测量的步骤1）选择从原点显示ＯＴＤＲ扫描光纤形成的曲线2）将光标Ａ放置在跳线的末端3）选择从光标Ａ显示，利用垂直和水平放大按钮，确保光标Ａ放置精确4）将光标Ｂ放置在光纤的终点5）选择从光标B显示，利用垂直和水平放大按钮，确保光标B放置精确6）由光标位置窗口读出光纤长度，即光标Ａ到光标Ｂ的距离2、测量已知点到一个断点距离的步骤1）选择从原点显示ＯＴＤＲ扫描光纤形成的曲线。
光时域反射仪使用方法1.准备工作：a.将光纤连接到OTDR的发射口和接收口。
b.将所需的OTDR测量参数（如采样点数和回波波长等）设置到OTDR 参数设置菜单中。
c.确保OTDR电源充足并连接到电源插座。
2.启动OTDR：a.打开OTDR的电源开关。
b.输入用户名称和密码（如果有）。
c.确认OTDR的启动程序和软件版本。
3.设置测量参数：a.在OTDR菜单中选择所需的测量模式（如单程或双程等）。
b.设置采样点数和采样间隔。
c.设置回波波长和平均时间等参数。
4.进行测量：a.确保光纤连接稳定且无杂散光。
b.在OTDR菜单中选择“开始测量”或类似选项。
c.等待OTDR完成测量过程。
d.检查测量结果并记录所需的数据。
5.分析测量结果：a.在OTDR菜单中选择“显示结果”或类似选项。
b.查看反射曲线和衰减曲线以了解连接点的损耗和反射情况。
c.根据需要调整曲线显示范围和放大倍数。
6.故障定位：a.通过查看反射曲线中的峰值来确定故障位置。
b.使用OTDR的光标或测量功能来测量故障距离和衰减值。
c.根据故障类型（如光纤断裂、弯曲或连接问题等）采取相应的维修措施。
7.数据记录和报告：a.将测量结果保存到OTDR的内部存储器或电脑中。
b.编写测量报告，并包括测量数据、分析结果和建议维修措施等。
c.将报告打印出来或以电子文档的形式存档。
注意事项：-在使用OTDR进行测量前，确保对光纤连接和设备进行了必要的清洁和检查，以避免杂散光和干扰对测量结果的影响。
-设置正确的测量参数和回波波长是确保准确测量的重要步骤，应根据实际情况进行选择。
-避免在高功率光源下进行测量，以免对OTDR和光纤造成损坏。
-注意正确操作OTDR，避免对其进行意外的撞击或摔落。
-定期进行OTDR的校准和维护，以确保其稳定和准确性。
-当遇到无法解决的问题时，最好向OTDR的制造商或相关技术人员寻求帮助。
总结：光时域反射仪是一种用于测试光缆或光纤连接质量的重要工具。
第一节光时域反射仪（OTDR）一、测试的简单原理及测试项目光时域反射仪是利用光的后向散射和菲涅尔反射原理制作的，故此测试方法又称为后向散射法。
光波在光纤中传输，沿途受到直径比光波长还小的散射粒子的散射，这就是人们通常所称的瑞利散射。
瑞利散射光向各个方向传播，其中向光波输入端方向传输的这部分光称为后向散射光。
后向散射法就是利用这部分光的变化特牲来测量光纤参数的。
利用后向散射测量原理制作的测量系统见图8-1。
耦合光路图8-1 后向散射法测量系统示意图从图中看出，光脉冲首先入射在分光板上，分光板的作用是将入射光和后向散射光分开。
入射光通过分光板进入被测光纤，后向散射光通过分光板进入光接收机，经过取样积分，示波器等就可在X-Y记录仪上得到后向散射曲线。
通过观察和分析后向散射曲线就可得到所测量的光纤参数。
用后向散射法可进行如下测量：1、测量光纤断裂点的位置。
2、测量光纤的衰减。
3、测量光纤的接头损耗。
4、测量光纤的长度。
5、了解光纤沿长度的衰减分布。
二、操作方法目前光时域反射仪（OTDR）种类很多，其操作方法都大同小异，下面以惠普公司HP8147为例来说明其操作方法。
（一）技术指标HP8147型光时域反射仪的主要技术指标见表8-1。
表8-1 HP8147型光时域反射仪的主要技术指标（二）正面板图及各键功能介绍○1软键○6变动钮○2求助键○7光输出端○3对比度键○8激光器起动标志○4电子图象放大（Zoom）键○9软盘驱动器○5功能键○10打印机插件槽1、Zoom键，是用来在显示的扫迹内、外做电子图象放大的手段。
应用该键，可任意方向地缩减或放大扫迹。
还可在扫迹上的标记间做电子图象放大。
2、NEXT MARKER硬键，可用来在标记A、B、C、AB间做切换。
3、按AROUND MARKER硬键，可用来在A、B 间标记间进行电子图象放大。
即使是用钮改变标记（或被标志的部分）在扫迹上的位置，但仍静止在栅格的中心。
4、假若在进行电子图象放大的某个时刻欲返回至全扫迹状态，则可简单地按动FULL TRACE硬键。
光时域反射仪使用方法光时域反射仪（OTDR）是一种测试光纤中信号传输质量的仪器。
它经常用于光纤通信系统的工程和维护以及故障排除。
OTDR可以检测光纤中的损耗、衰减、反射、折射等特性，帮助用户准确确定光纤连接的性能和可能出现的问题。
下面将详细介绍光时域反射仪的使用方法。
1.准备工作在使用光时域反射仪之前，需要做好以下准备工作：-确保光纤连接的两端都已插好，并且连接正常。
-确保光时域反射仪已经合适地连接到电源，并处于开启状态。
- 检查OTDR上的测试传输线（launch cable），确保它的连接是正确的。
测试传输线的作用是对光时域反射仪的测量提供一个已知的参考点，确保测试的精确性。
-设置合适的测量参数：包括波长、采样点数、平均次数和测试距离等。
这些参数应根据具体应用场景和所需测试的光纤类型进行设置。
2.进行测试OTDR一般具有触摸屏或物理按钮界面，可以根据具体情况选择相应的操作方式进行测试。
一般来说，测试过程如下：-使用清洁纤维纸或清洁棉签清洁测量光缆的连接端口，确保端口干净。
-打开光时域反射仪的屏幕，可以看到测试的界面。
根据需要选择合适的测试模式，如单向测试、双向测试、自动测试等。
-对于单向测试，确定测试起点和终点，并设置测试距离。
对于双向测试，需要设置起点和终点，并进行相应的参数配置。
-开始测试，OTDR将发出一系列的光脉冲信号，并记录其在光纤中的传播时间和强度变化。
这些数据将被用于分析光纤连接的质量和可能存在的问题。
-测试完成后，OTDR将生成一份测试报告。
用户可以在仪器上查看报告，并将其保存到存储设备中以备后续分析或参考。
3.分析测试结果分析光时域反射仪的测试结果是使用OTDR的关键步骤。
下面是一些分析测试结果的方向：-分析测试结果图形：光时域反射仪将测试结果以图形的形式呈现，用户可以通过观察图形来判断光纤中可能存在的损耗、衰减、反射等问题。
-计算光纤长度：根据OTDR测试结果中的传播时间和光速，可以计算出光纤的长度。
光时域反射仪是一种用于测试光纤的仪器，它能够对光纤的反射损耗、连接质量等进行准确的测量。
本文将就光时域反射仪的测试方法和标准进行详细的探讨，帮助读者更好地理解和使用这一仪器。
一、光时域反射仪测试方法1. 确定测试需求在使用光时域反射仪进行测试之前，首先需要明确测试的需求，包括被测光纤的类型、长度、测试位置等。
只有明确了测试需求，才能选择合适的测试方法和参数。
2. 准备测试设备接下来需要准备好光时域反射仪和相应的测试配件，确保设备处于正常工作状态。
还需要根据测试需求设置仪器的测试参数，包括测试波长、测试范围、测试模式等。
3. 进行测试将光时域反射仪和光纤进行连接，并按照设定的参数进行测试。
在测试过程中需要保持设备和光纤的稳定，确保测试结果的准确性。
4. 分析测试结果测试完成后，需要对测试结果进行分析，包括反射损耗、连接质量等指标的评估。
根据分析结果，可以进一步判断光纤的质量和连接情况。
5. 记录和报告最后需要将测试结果进行记录并生成测试报告，以便后续的分析和参考。
测试报告应该包括测试的具体参数、测试结果、分析结论等内容。
二、光时域反射仪测试标准光时域反射仪的测试标准对于测试的准确性和可比性起着至关重要的作用。
目前，国际上常用的光纤测试标准主要包括 IEC、ITU-T 和 TIA 等组织发布的标准，主要涉及光纤连接质量、反射损耗等指标的测试方法和要求。
根据这些标准，用户可以确定测试的方法、参数和要求，以确保测试的准确性和可靠性。
在实际测试过程中，遵循相关的测试标准是非常重要的，可以保证测试结果的可比性，同时也有利于产品的质量控制和监督。
三、个人观点和理解光时域反射仪作为光纤测试领域的重要仪器，其测试方法和标准的研究对于光纤通信的发展具有重要意义。
在实际使用过程中，我们不仅需要熟练掌握测试方法，还需要对测试标准有深入的理解和应用。
只有在这样的基础上，才能够正确、准确地进行光纤测试，为光纤通信的稳定运行提供有力的保障。

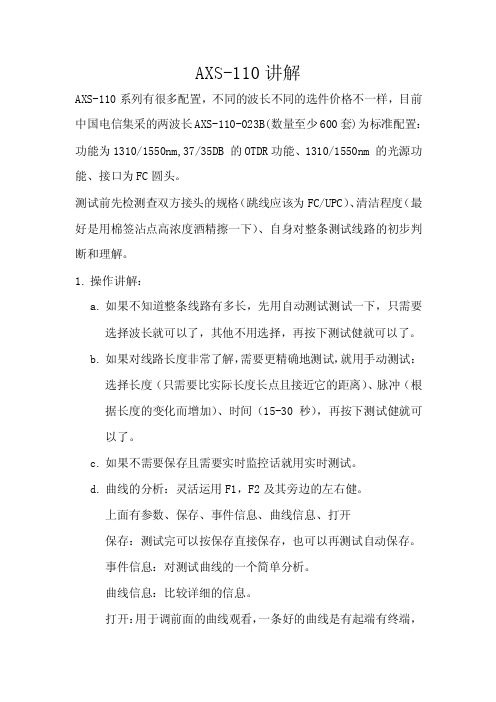

AXS-110讲解
AXS-110系列有很多配置，不同的波长不同的选件价格不一样，目前中国电信集采的两波长AXS-110-023B(数量至少600套)为标准配置：功能为1310/1550nm,37/35DB 的OTDR功能、1310/1550nm 的光源功能、接口为FC圆头。
测试前先检测查双方接头的规格（跳线应该为FC/UPC）、清洁程度（最好是用棉签沾点高浓度酒精擦一下）、自身对整条测试线路的初步判断和理解。
1.操作讲解：
a.如果不知道整条线路有多长，先用自动测试测试一下，只需要
选择波长就可以了，其他不用选择，再按下测试健就可以了。
b.如果对线路长度非常了解，需要更精确地测试，就用手动测试：
选择长度（只需要比实际长度长点且接近它的距离）、脉冲（根
据长度的变化而增加）、时间（15-30秒），再按下测试健就可
以了。
c.如果不需要保存且需要实时监控话就用实时测试。
d.曲线的分析：灵活运用F1，F2及其旁边的左右健。
上面有参数、保存、事件信息、曲线信息、打开
保存：测试完可以按保存直接保存，也可以再测试自动保存。
事件信息：对测试曲线的一个简单分析。
曲线信息：比较详细的信息。
打开：用于调前面的曲线观看，一条好的曲线是有起端有终端，
中间如果有大事件（如大损耗）还会有大的事件点。
末端成端了一定有波峰（没有成端或断了就没有波峰）
e.测试参数：最好是不要更改，直接用厂家的默认值。
如果不小
心更改了，就按MENU进入OTDR设置为默认值。
f.曲线的导出：插可以识别的U盘，按MENU进入信息管理器，活
用ENTER及其旁边的上下左右健复制到U盘上，在电脑上装后台软件，看的更加细致。
g.如果路径太多，无法操作时，按ESC健直接到开机界面，对于
曲线的放大或缩小，这个进入曲线界面在F1，F2上面的字自然可以看到。
2、注意事项：
a.测试事件表第一行有个反射率，在-40左右最佳，如果实际测
试反射率大好多（可能是接头没有接好、接头太脏了、跳线质
量太差等,必须纠正）。
b.接头为FC圆头，千万记得连接跳线也要是FC圆头的。
连接其
他头很容易把FC圆头里面的陶瓷芯弄坏，FC圆头是耗材。
c.电池为两块电池，装上去后扭动按钮，盖好盖子（如果有时候
开不了机，就要检查电池和盖子是否正常弄好）。
前三次充电
每次都次充满后用完再充满，充电时候的左边指示灯刚开始显
示绿色的，后来慢慢变黄和变红。
如果长时间不用电池就要把
电池取出来（锂电子电池就算长时间放在手机里不用手机，电
池都有可能出问题），电池也为耗材。
3.系统恢复：
如果发现机器开不了机，排除硬件问题后；就可能是软件问题，只需要做个系统恢复就可以了。
机器插上电源适配器（防止操作过程中断电）。
关机（响两声）---插适配器---同时按开机键、ESC、MENU--- 出现白屏上面有英文---选择D---出现YES、NO---选择YES--- 自动重新启动—出现英文界面---调为中文就可以了。
