光时域反射仪实验

实验名称：自构建光纤链路的otdr测试实验实验日期：指导老师：林远芳学生姓名：同组学生姓名：成绩：一、实验目的和要求二、实验内容和原理三、主要仪器设备四、实验结果记录与分析五、数据记录和处理六、结果与分析七、讨论、心得一、实验目的和要求1. 了解瑞利散射及菲涅尔反射的概念及特点；2. 熟练掌握裸纤端面切割、清洁、连接对准方法及熔接技术；3. 熟悉光时域反射仪（optical time domain reflectometer，以下简称 otdr）的工作原理、操作方法和使用要点，能利用 otdr 测试、判断和分析光纤链路中的事件点位置及其产生原因，提高工程应用能力。

二、实验内容和原理1．otdr 测试基本理论散射：光遇到微小粒子或不均匀结构时发生的一种光学现象，此时光传输不再具有良好的方向性。

瑞利散射：当光在光纤中传播时，由于光纤的基本结构不完美（光纤本身的缺陷、制作工艺和材料组分存在着分子级大小的结构上的不均匀性），一部分光纤会改变其原有传播方向而向四周散射（图 1-3-1），引起光能量损失，其强度与波长的 4 次方成反比，随着波长的增加，损耗迅速下降。

后向或背向散射：瑞利散射的方向是分布于整个立体角的，其中一部分散射光纤和原来的传播方向相反，返回到光纤的注入端，形成连续的后向散射回波。

光纤中某一点的后向回波可以反映出光纤中光功率的分布情况，椐此可以测试出光纤的损耗。

菲涅尔反射：当光纤由一种媒质进入另一种媒质时会产生的一种反射，其强度与两种媒质的相对折射率的平方成正比。

如图1-3-2 所示，一束能量为p0 的光，由媒质 1（折射率为nl）进入媒质 2（折射率为 n2）产生的反射信号为p1，则n1n2p1nn21 2 衰减：指信号沿链路传输过程中损失的量度，以 db 表示。

衰减是光纤中光功率减少量的一种度量，光纤内径中的瑞利散射是引起光纤衰减的主要原因。

通常，对于均匀光纤来说，可用单位长度的衰减，即衰减系数来反映光纤的衰减性能的好坏。

光时域反射仪光时域反射仪是一个高度集成的平台，它具有一个模块插槽、一个大的高可视度的彩色显示屏（触摸屏为选件）、一个高容量的锂离子电池、一个可选的视频检查显微镜（通过USB 端口），以及可选的内置光测试功能，如可视故障定位仪（VFL）、功率计与损耗测试仪（LTS）。

光时域反射仪特征1、5cm的高分辨率；2、0.8米的事件盲区；3、试准备时间不超过15秒；4、电池工作时间8小时；5、免费且简便的软件升级；6、标配有光源和光功率计；7、动态范围39/37.5dB、1310nm/1550nm；8、在线光纤检查机制可有效保护仪表和设备；9、支持通用的Telcordia SR-4731格式（第二版）；10、针对不同场合的测试模式，如标准、工程、故障定位模式；11、坚固密封的外形设计提供了在最恶劣环境中的长期使用保证；12、内部存储器最多可存1000条曲线，外接USB存储多达30000条曲线；光时域反射仪实验操作步骤1．基本操作待测光纤预先融接光纤条线（FC/PC），用干净镜头纸擦净连接器端面，小心插入OTDR/光源借口，对准卡位。

严禁随便转动光纤接头。

按下顶部红色的开关接通电源，显示屏就会显示厂家图标、软件版本和日期。

接着OTDR 会进行自检，同时显示本机的配置和自检结果。

当自检完成后，显示出操作模式选择页面。

一个有效的测量，必须正确设置测量参数，如光源脉宽、光源波长和测量长度范围等。

光源的脉宽可以影响测量精度，脉宽越窄，精度越高，但脉冲能量降低，影响测量长度范围。

不同光源波长在光纤中的行为是不一样的，必须针对光纤的用途设置好光源波长。

不同测量长度范围的设置，影响到光源的脉宽和脉冲间隔，如果设置的长度范围比光纤实际的长度短，光纤中就会同时存在两个或多个光脉冲，使测试曲线出现“鬼影”。

要得到正确的测量结果，还要设置好光纤的折射率，单模还是多模等。

第一个按钮是故障定位按钮，也是一次按键自动测量按钮。

OTDR能够探测光纤的实际情况，智能设定测量参数，自动完成测量。

光时域反射仪（OTDR）作业指导书为规范测试单模光纤的光时域反射仪的操作，特制定本规定，本标准适用于本公司使用的光时域反射仪。

2.引用文件《GB15972.40-2008-T_光纤试验方法规范_第40部分衰减》《G652D单模光纤检验规范》3.测试工具光时域反射仪、切割刀、尾纤、树脂剥除钳、光纤连接器、匹配液等。

4.操作程序4.1测试程序4.1.1打开主机电源开关，机器预热30分钟，将尾纤与设备连接（连接后确保实时图像中尾纤部分平直）。

4.1.2 打开测试软件，将点检光纤外端通过光纤耦合器与尾纤连接。

4.1.3手动测试(1)将下面如图(1)所示的参数设定好后（量程选择光纤长度的1.5到2倍之间），点击“FREERUN”，出现光纤连接的实时图像（要求尾纤与光纤的连接大致在一条斜线）。

选择波长（1310nm和1550nm）选择量程更改择射率图(1)(2) 点击“AVERAGE”，开始测试，点击LSA键读取1310nm和1550nm的衰减值。

4.1.4自动测试(1)选择菜单栏上Analysis, 出现如图(2)所示界面。

选择TDF.wsf，开始测试。

图(2)(2)出现图(3)画面，根据提示，输入光纤盘号。

图(3)(3)出现图(4)画面，根据提示，输入光纤各种信息，主要是光纤长度。

图(4)(4)如果连接正常，点击确定。

如图所示：(5)根据提示，将待检光纤里端连接仪器，点击确定。

如果连接正常，点点击确定，继续测试。

(6)结束后，将测试结果记录于点检表中，判断点检是否合格。

(7)每天由下班组提前10分钟，做好所有设备和地面的清洁卫生工作。

5.注意事项5.1输入光纤盘号时不能重复使用同一个盘号。

5.2 对于不同光棒生产出的光纤，要更改光纤的折射率，否则对光纤长度测量的准确性会有影响，选用1550nm波长测量光纤长度。

5.3光纤未连接时不能测量数据，容易造成仪器损坏。

6.安全和环境要求6.1设备放置于固定位置，防冲击，防污染，以保证设备使用的安全。

光时域反射仪测试光纤的方法一、光时域反射仪简介。

1.1 这光时域反射仪啊，可是咱检测光纤的一个厉害家伙。

就像医生手里的听诊器一样重要。

它能通过发射光脉冲到光纤中，然后根据反射回来的光信号来分析光纤的各种情况。

这仪器的原理其实不难理解，就好比你往一个长长的管道里扔个小石子，然后根据小石子反弹回来的情况判断管道里面有没有堵塞或者其他问题，光时域反射仪就是这么个原理，只不过它扔的是光脉冲，检测的是光纤。

1.2 这仪器可真是光纤维护人员的得力助手。

要是没有它，想要知道光纤哪里出了毛病，那可就像大海捞针一样难喽。

二、测试前的准备。

2.1 首先呢，得把光时域反射仪给准备好。

这就像战士上战场前要检查武器一样，可不能马虎。

要确保仪器是完好无损的，电量充足，各种接口也没有损坏。

这就好比你出门前得检查车子有没有问题，轮胎气足不足一样，要是仪器本身就有毛病，那测出来的数据肯定不靠谱。

2.2 然后就是光纤那头的准备啦。

要把光纤的接头清洁干净，要是上面有灰尘或者污渍，就像有东西蒙住了眼睛一样，会影响测试结果的准确性。

这清洁的工作就像给光纤做个小美容，让它能以最好的状态接受检测。

三、测试过程。

3.1 把光时域反射仪和光纤连接好之后，就可以开始测试了。

这时候，就看着仪器开始工作，就像看着一个小机器人开始执行任务一样。

仪器发射出光脉冲，然后等着反射光回来。

这个过程中，你得有点耐心，就像钓鱼的时候等鱼上钩一样，不能着急。

3.2 当仪器接收到反射光信号后，就会在屏幕上显示出各种数据和曲线。

这些数据和曲线就像是光纤的健康报告一样。

你得学会看懂这些东西，比如说曲线的形状如果有突然的起伏或者中断，那就说明光纤在这个地方可能有问题，可能是断了，也可能是有弯折过度的地方。

这就好比看人的心电图一样，哪里不正常就得重点关注哪里。

四、测试后的分析。

4.1 拿到测试结果后，可不能就这么放着不管。

要仔细分析这些数据和曲线。

这就像侦探分析案件线索一样，要抽丝剥茧。

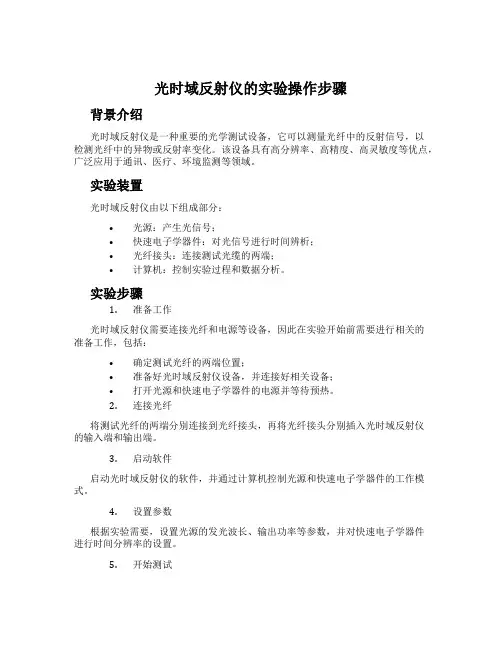

光时域反射仪的实验操作步骤背景介绍光时域反射仪是一种重要的光学测试设备，它可以测量光纤中的反射信号，以检测光纤中的异物或反射率变化。

该设备具有高分辨率、高精度、高灵敏度等优点，广泛应用于通讯、医疗、环境监测等领域。

实验装置光时域反射仪由以下组成部分：•光源：产生光信号；•快速电子学器件：对光信号进行时间辨析；•光纤接头：连接测试光缆的两端；•计算机：控制实验过程和数据分析。

实验步骤1.准备工作光时域反射仪需要连接光纤和电源等设备，因此在实验开始前需要进行相关的准备工作，包括：•确定测试光纤的两端位置；•准备好光时域反射仪设备，并连接好相关设备；•打开光源和快速电子学器件的电源并等待预热。

2.连接光纤将测试光纤的两端分别连接到光纤接头，再将光纤接头分别插入光时域反射仪的输入端和输出端。

3.启动软件启动光时域反射仪的软件，并通过计算机控制光源和快速电子学器件的工作模式。

4.设置参数根据实验需要，设置光源的发光波长、输出功率等参数，并对快速电子学器件进行时间分辨率的设置。

5.开始测试在设置好参数后，点击软件中的“开始测试”按钮，光源将开始发出信号，并经过测试光纤传输，最终反射回到光时域反射仪中。

通过计算机软件，可以对反射信号进行处理和分析，提取出反射信号的时间和强度等信息。

6.数据分析在完成测试后，可以将得到的数据进行分析。

通过分析反射信号的时间和强度等信息，可以确定测试光纤中存在的异物或反射率变化情况。

注意事项在进行光时域反射仪实验时，需要注意以下问题：•合理安排测试光纤的长度，避免过长或过短导致信号的变化；•操作过程中要注意光源的功率，过高会导致光纤被损坏；•反射信号过强可能导致测试结果的偏差，需要进行合理的处理。

总结光时域反射仪可以用于检测光纤中的反射信号，具有高精度、高灵敏度等优点，在通讯、医疗、环境监测等领域有广泛的应用。

在进行实验时需要注意合理设置参数、安全操作，保证测试结果的准确性和可靠性。

实验一 光时域反射仪(OTDR)的使用实验一、目的与要求1、熟悉光时域反射仪的工作原理2、掌握光时域反射仪的使用方法和步骤二、实验仪器及设备1、光时域反射仪2、光纤跳线3、祼光纤4、光纤工具箱5、VGA 显示器三、实验原理光时域反射仪是根据光的后向散射与菲涅耳反射原理制作，利用光在光纤中传播时产生的后向散射光来获取衰减的信息，可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等，是光缆施工、维护及监测中必不可少的工具。

由于光纤自身的缺陷和掺杂成份的不均匀性，使它们在光子的作用下产生散射，如果光纤中(或接头时)有几何缺陷或断裂面，将产生菲涅尔反射，反射强弱与通过该点的光功率成正比，也反映了光纤各点的衰耗大小，因散射是向四面八方发射的，反射光也将形成比较大的反射角，散射和反射光就是极少部份，它也能进入光纤的孔径角而反向传到输入端，假如光纤中断，即会从该点以后的背向散射光功率降到零。

根据反向传输回来的散射光的情况来断定光纤的断点位置和光纤长度。

这就是时域反射仪的基本工作原理。

1、(OTDR)的结构方框图光方向耦合器 被测光纤(E/O)为实现光电转换的光源，用于产生测试用的光脉冲，脉冲宽度可调整。

光方向耦合器是一个三端口的器件保证光信号按照指定方向传输。

光源发出的光耦合进入被测光纤中而后向散射和菲涅耳反射的光由被测光纤耦合到（O/E）光电检测器中。

2、OTDR显示曲线分析OTDR对光纤进行扫描后，根据光纤的情况不同，将形成与下图相似的曲线，掌握曲线不同部分产生的大致原因是正确使用OTDR的基础。

Near-End Reflection & Dead Zone：由菲涅耳反射引起，为距OTDR最近的机械连接点。

Non-Reflective Event(Splice or bend)：由非菲涅耳反射引起，一般为光纤连接头或光纤弯曲Reflective Event(Mechanical Splice or crack)：由菲涅耳反射引起，一般为光纤机械连接或光纤损坏End of Fiber(Reflective)：由菲涅耳反射引起，一般为光纤的终点四、实验内容和步骤1、光纤长度测量的步骤1）选择从原点显示ＯＴＤＲ扫描光纤形成的曲线2）将光标Ａ放置在跳线的末端3）选择从光标Ａ显示，利用垂直和水平放大按钮，确保光标Ａ放置精确4）将光标Ｂ放置在光纤的终点5）选择从光标B显示，利用垂直和水平放大按钮，确保光标B放置精确6）由光标位置窗口读出光纤长度，即光标Ａ到光标Ｂ的距离2、测量已知点到一个断点距离的步骤1）选择从原点显示ＯＴＤＲ扫描光纤形成的曲线。

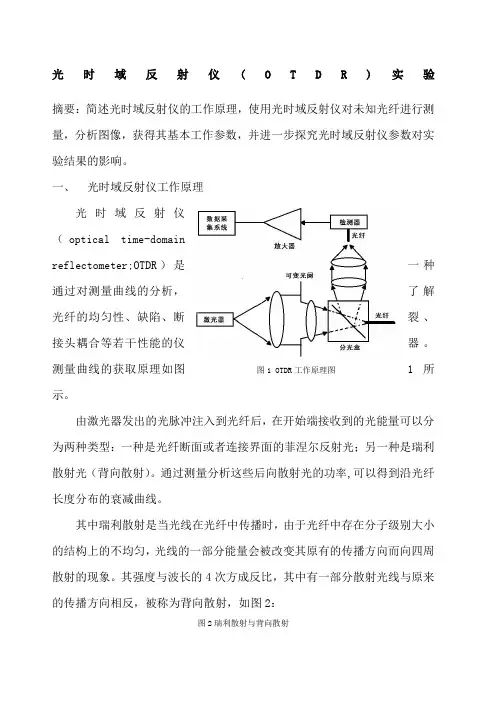

光时域反射仪(O T D R)实验摘要：简述光时域反射仪的工作原理，使用光时域反射仪对未知光纤进行测量，分析图像，获得其基本工作参数，并进一步探究光时域反射仪参数对实验结果的影响。

一、光时域反射仪工作原理光时域反射仪（optical time-domainreflectometer;OTDR）是一种通过对测量曲线的分析，了解光纤的均匀性、缺陷、断裂、接头耦合等若干性能的仪器。

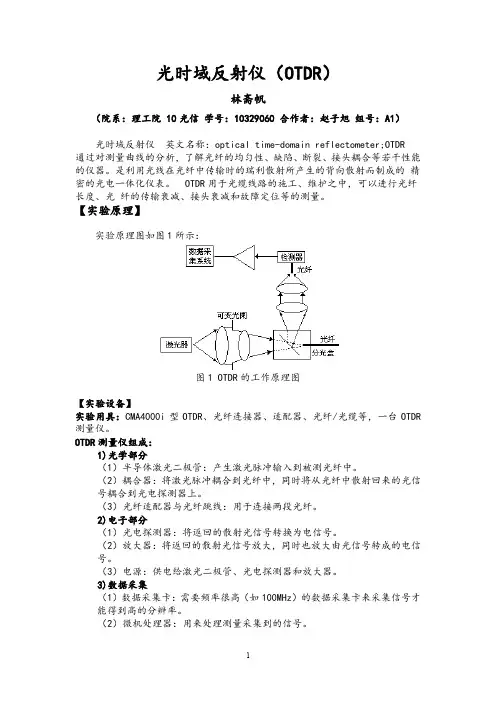

测量曲线的获取原理如图1所图1 OTDR工作原理图示。

由激光器发出的光脉冲注入到光纤后，在开始端接收到的光能量可以分为两种类型：一种是光纤断面或者连接界面的菲涅尔反射光；另一种是瑞利散射光（背向散射）。

通过测量分析这些后向散射光的功率,可以得到沿光纤长度分布的衰减曲线。

其中瑞利散射是当光线在光纤中传播时，由于光纤中存在分子级别大小的结构上的不均匀，光线的一部分能量会被改变其原有的传播方向而向四周散射的现象。

其强度与波长的4次方成反比，其中有一部分散射光线与原来的传播方向相反，被称为背向散射，如图2：图2瑞利散射与背向散射二、实验用具CMA4000i型OTDR、光纤连接器、适配器、光纤/光缆等。

三、实验记录与数据分析1.熟悉仪器阅读说明书，接入光纤，熟悉仪器。

启用自动测量，仪器自动选择脉宽250ns的激光源，并设置测量距离为16km，中速测量，得出曲线为OTDR进行32000多次平均的结果。

观察所得曲线，可见入射端口与出射端各有明显的峰值；放大入射端反射峰，可见辨认出为部分重叠的两峰。

其余部分为一直线，可初步断定被测光纤只存在一个机械连接事件。

2.使用两种脉冲宽度对光纤事件进行测量使用脉宽为10ns的脉冲，测量长度设为8km/，所得曲线如图3所示：图3脉宽10ns下OTDR测量曲线如图3中A,B,C所示，测量曲线有3个峰值， A峰是入射端的菲涅尔反射峰，C峰是出射端的菲涅尔反射峰，B峰则便是光纤中机械连接产生的菲涅尔反射峰。

曲线其余部分为一斜率基本均匀的直线，图4图3局部放大图没有抬升或下沉，可知光纤是均匀的，光纤中并不存在耦合，缺陷，应力过大等情况。

实验17 光时域反射仪（OTDR ）中山大学 光信【实验内容简述及数据分析】一、准备实验：认真阅读仪器使用说明书。

二：测量光纤的长度连接光纤与OTDR:待测光纤预先融接光纤连接器（FC/PC ），用干净镜头纸擦净良接器端面，小心插入OTDR/光纤接口（FC/PC 适配器），对准卡位。

严禁随便拧动光纤接头。

开机:按下顶部红色开关接通电源，OTDR 会进行自检。

自检后显示出操作模式选择页面。

设定参数:仪器默认的测量范围是16km ，默认的测量脉宽为100ns,为充分仪器的测量精度，设置测量范围为：8km/0.5m 。

注意纤芯的折射率为n =1.4682不能改动。

测量光纤长度：通过记录发出脉冲和接收到的反射光的时间差，根据可算出光纤的长度。

分别用脉宽为10ns 、100ns 和250ns 的激光测量光纤的长度。

测量时所获得的图像和相应的像素点都是取30秒钟的平均值。

注意在测量时尽量避免触碰光纤，以免由于外压力造成菲涅尔反射，影响测量。

可选取菲涅耳反射的起始点作为测距起点。

用NETWORKS 软件测量从A 点到C 点的距离，用10ns 和250ns 脉宽进行了多次实验，现选取各组五组长度测量数据作为求平均值的参考：表1 光纤长度测量值（n = 1.4682，λ= 1550 nm ）平均值为：5.0097km31==∑=i i L L 标准误差为`()km km L L i il 0001.0108.944271315-312≈⨯=--=∑=σ 光纤的总长度为`0.0001km 5.0097±=L分析：实验中分布用脉宽为10ns 、100ns 和250ns 的激光测量光纤的长度，由表1看出随着脉宽增大，光纤长度有微弱的减小。

这跟两点因素有关。

首先，长度的选取是从A 峰的前脚到B 峰的前脚；第二，由1中分析可知，脉冲宽度的增大会使反射峰的分辨率减小，导致菲涅尔反射峰的展宽。

由图2知10ns 和250ns 的A 峰前脚重合，但图3中250ns 的B 峰前脚比10ns 的靠前，因此测量得到的长度相对较小。

光时域反射仪（OTDR）操作规程1、试验目的：测量光纤长度、光纤的传输衰减、接头衰减和故障定位2、试验人员：试验协助员负责连接光纤、操作仪器，试验负责人负责监护3、试验设备：Micro-OTDR光时域反射仪，其工作电源为5V电池可靠供电，测量范围：500m—240kM可自适应选择，平均时间为15秒—3分钟可供选择，脉冲宽度为30—300ns、1us—2.5us，波长可选1550波长或1310波长4、注意事项：4.1避免设备磕碰损坏4.2 禁止非专业人员拆卸或任意打开部件4.3 使用完毕后拧紧法兰头5、操作步骤：5.1 OTDR试验前的准备5.1.1 检查光缆两端有无光源；有光源须通知试验协助员关闭两侧设备光源，无光源可直接测试5.1.2检查设备接口是否良好确无异物，有异物须用酒精棉擦拭干净5.1.3 通知试验协助人员取下需测量光纤并记录光纤序号5.2试验设备与测量准备5.2.1 准备测试仪5.2.2 连接光纤前确认设备电源处于关闭状态5.2.3 开机检查仪器电池电源充足检查设备状态完好5.3 试验设备操作5.3.1 打开电源开关，进入设备主菜单5.3.2 连接尾光纤至设备上端OTDR接口处并拧紧接头注意接口牢固可靠图1：连接尾光纤至设备5.3.3 测试实验前检查设备参数信息设置（可选择自动模式）图2：检查设备参数设置5.3.4 点击键测试键开始测试选择测量参数按下选择参数信息配置当前配置参数观察测试状态点击测试图3：按下Real键测试5.3.5 点击info查看测试结果1、查看当前光纤通道总长度2、查看测试记录波长3、记录当前光纤总衰减（平均距离衰减度0.2—0.5dB为合格)图4：试验参数记录5.3.6 按保存键保存，并输入存储的名称；可自定义文件名称保存保存按钮图5：保存试验参数6、试验现场整理：6.1 通知试验协助员取下光纤恢复原状6.2 整理仪器设备，清理试验现场。

光时域反射仪是一种用于测试光纤的仪器，它能够对光纤的反射损耗、连接质量等进行准确的测量。

本文将就光时域反射仪的测试方法和标准进行详细的探讨，帮助读者更好地理解和使用这一仪器。

一、光时域反射仪测试方法1. 确定测试需求在使用光时域反射仪进行测试之前，首先需要明确测试的需求，包括被测光纤的类型、长度、测试位置等。

只有明确了测试需求，才能选择合适的测试方法和参数。

2. 准备测试设备接下来需要准备好光时域反射仪和相应的测试配件，确保设备处于正常工作状态。

还需要根据测试需求设置仪器的测试参数，包括测试波长、测试范围、测试模式等。

3. 进行测试将光时域反射仪和光纤进行连接，并按照设定的参数进行测试。

在测试过程中需要保持设备和光纤的稳定，确保测试结果的准确性。

4. 分析测试结果测试完成后，需要对测试结果进行分析，包括反射损耗、连接质量等指标的评估。

根据分析结果，可以进一步判断光纤的质量和连接情况。

5. 记录和报告最后需要将测试结果进行记录并生成测试报告，以便后续的分析和参考。

测试报告应该包括测试的具体参数、测试结果、分析结论等内容。

二、光时域反射仪测试标准光时域反射仪的测试标准对于测试的准确性和可比性起着至关重要的作用。

目前，国际上常用的光纤测试标准主要包括 IEC、ITU-T 和 TIA 等组织发布的标准，主要涉及光纤连接质量、反射损耗等指标的测试方法和要求。

根据这些标准，用户可以确定测试的方法、参数和要求，以确保测试的准确性和可靠性。

在实际测试过程中，遵循相关的测试标准是非常重要的，可以保证测试结果的可比性，同时也有利于产品的质量控制和监督。

三、个人观点和理解光时域反射仪作为光纤测试领域的重要仪器，其测试方法和标准的研究对于光纤通信的发展具有重要意义。

在实际使用过程中，我们不仅需要熟练掌握测试方法，还需要对测试标准有深入的理解和应用。

只有在这样的基础上，才能够正确、准确地进行光纤测试，为光纤通信的稳定运行提供有力的保障。

第1篇一、实验目的1. 了解光时域反射仪（OTDR）的工作原理和操作方法。

2. 掌握使用OTDR测量光纤长度和损耗系数的方法。

3. 学会利用OTDR进行光纤故障点的监测和定位。

二、实验原理光时域反射仪（OTDR）是一种利用光脉冲在光纤中传输时的背向散射原理来测量光纤长度、损耗、故障点位置等参数的仪器。

当光脉冲在光纤中传输时，由于光纤本身的性质、连接器、接合点、弯曲或其他事件，会产生散射和反射。

其中一部分散射和反射的光会返回到发射端，OTDR通过测量这些返回光信号的强度和时间，计算出光纤的长度、损耗和故障点位置。

三、实验器材1. 光时域反射仪（OTDR）2. 光纤3. 光纤连接器4. 光纤测试台5. 光纤衰减器6. 计时器四、实验步骤1. 连接光纤将光纤连接到OTDR的输入端，确保连接牢固。

2. 设置OTDR参数根据实验要求设置OTDR的参数，如起始长度、终止长度、脉冲宽度、动态范围等。

3. 进行测量开启OTDR，开始测量。

OTDR会自动发射光脉冲，并记录返回信号的强度和时间。

4. 分析测量结果根据OTDR的测量结果，分析光纤的长度、损耗和故障点位置。

5. 故障点定位通过比较测量结果与标准值，确定故障点位置。

五、实验结果与分析1. 光纤长度测量根据OTDR的测量结果，光纤长度为1000米，与实际长度基本一致。

2. 光纤损耗系数测量根据OTDR的测量结果，光纤损耗系数为0.2dB/km，与理论值相符。

3. 光纤故障点监测通过比较测量结果与标准值，发现光纤在500米处存在故障点。

六、实验总结1. 光时域反射仪（OTDR）是一种有效的光纤测试仪器，可以测量光纤长度、损耗、故障点位置等参数。

2. 在进行光纤测试时，需要根据实验要求设置OTDR的参数，并确保连接牢固。

3. 通过分析OTDR的测量结果，可以了解光纤的性能和故障情况。

七、实验展望1. 研究OTDR在不同类型光纤测试中的应用。

2. 探索OTDR与其他光纤测试技术的结合，提高测试精度和效率。

实验24 光时域反射仪（OTDR）A13组陆林轩033012017[实验目的]1、光时域反射仪的原理和使用操作。

2、光纤传输长度和光纤损耗系数的测量。

3、光纤故障点的监测方法。

[实验原理]光时域反射仪OTDR工作原理图如图1。

由激光器发出的光脉冲注入到光纤后，在开始端接收到的光能量可以分为两种类型：一种是光纤断面或者连接界面的菲涅尔反射光；另一种是瑞利散射光。

通过测量分析这些后向散射光的功率,可以得到沿光纤长度分布的衰减曲线。

通过分析衰减曲线，可以知道光纤对光信号的衰减程度，光纤中的联结点、耦合点和断点的位置，以及光纤弯曲和受压过大的情况也可以容易测到(如图2所示)。

图1 OTDR工作原理图图2 OTDR测量图像对于菲涅耳反射光，设入射光功率为fin P ，反射光功率为fre P ，则由菲涅耳公式可得：222112211fin frecos n cos n cos n cos n P P ⎪⎪⎭⎫⎝⎛+-=θθθθ （24.1） 上式中21θθ、分别为入射角和折射角，其反射率（用dB 表示）为：⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫⎝⎛+-⋅==222112211finfref f cos n cos n cos n cos n P P 10lg R 10lg dB R θθθθ)()( （24.2） 至于瑞利散射，它是由介质材料的随机分子结构相联系的本征介质常数分布的微观不均匀性所引起的电磁波的散射损耗。

在微观分子尺度上来看，当电磁波沿介质传播时，可以从单个分子产生散射，这种散射使波的传播受到阻碍，从而使速度减慢，产生相位滞后。

偏离出原来波的传播方向的散射光有随机的相位，这些随机相位的散射子波大部分能相互抵消，而沿传播方向的散射光则相干叠加继续向前传播，其速度为c c/n 。

与此同时，尚有少量由分子散射的不相干光没有完全抵消，这些子波逸出传输光束从而形成瑞利散射损耗，其中部分散射功率朝反向传播，此后向散射光功率即为OTDR 的物理基础。

光信息专业实验报告：实验24 光时域反射仪（OTDR）【实验分析与数据处理】一、实验开始，查阅实验桌上的使用手册，了解仪器的操作以及能够实现的功能后接上电源，等待OTDR仪器自检完成，进入操作系统。

实验仪器型号NETTEST CMA4000二、在主面板中选择F1“故障定位模式”，实现自动测量，大致了解光纤的长度参数。

三、在主面板中选择F2“专家模式”，开始详细测量。

我们分别选择10ns和250ns两个脉宽来测量，在两个光纤传播常用的波长1310nm和1550nm下，测量衰减曲线，输出曲线到软盘中，保存数据，分别命名为：101310.trc、101550.trc、2501310.trc、2501550.trc。

用Network软件进行数据分析。

a)测量光纤的总长度。

在四条曲线中测量光纤开始到最后一个事件（后面可知该事件为机械反射）之间的总距离，填入下表1，并计算出平均长度。

表1：光纤总距离5.0115 5.0119 5.0115 5.0119从上面可以看出在两个脉宽条件下，得到的光纤总长度只有5.0115km和5.0119km两个，只相差10cm量级，所以数据基本正确。

下面分析为什么在1310nm波长下得到的长度要比1550nm得到的短。

OTDR分析仪中，发射信号的时候，波到达反射点就返回，功率计接收返回的信号，计算光纤的衰减率。

1310nm和1550nm波长光到达反射点的时候反射的时间不一样，所以导致测量出来的长度有变化。

b) 测量光纤的平均光衰减系数1) 分段测量法在GN NetWorks 软件中，在四条曲线中分别取五段距离，得到平均光衰减系数（dB/km ）记录到下表2：表2：光纤在五段距离中的平均光衰减系数（分段测量法）在分析的测量误差的时候，我们应该在不同脉宽、相同光波长下分析，因为对不同波长的衰减是光纤的一个固定参数，而脉宽只是我们的测量的一个参数，仅于测量精度有关。

1310nm 波长下相对误差：1025010100% 5.08%ns nsns A A E A -=⨯=1550nm 波长下相对误差：1025010100% 6.86%ns nsnsA A E A -=⨯=方差以及相对误差都在可以接受的范围，所以测量基本正确。

光信息专业实验报告：光时域反射仪（OTDR）实验【实验目的】1、光时域反射仪的原理和使用操作。

2、光纤传输长度和光纤损耗系数的测量。

3、光纤故障点的监测方法。

【实验原理】光时域反射仪OTDR工作原理图如图1。

由激光器发出的光脉冲注入到光纤后，在开始端接收到的光能量可以分为两种类型：一种是光纤断面或者连接界面的菲涅尔反射光；另一种是瑞利散射光。

通过测量分析这些后向散射光的功率,可以得到沿光纤长度分布的衰减曲线。

通过分析衰减曲线，可以知道光纤对光信号的衰减程度，光纤中的联结点、耦合点和断点的位置，以及光纤弯曲和受压过大的情况也可以容易测到(如图2所示)。

对于菲涅耳反射光，设入射光功率为fin P ，反射光功率为fre P ，则由菲涅耳公式可得：222112211fin frecos n cos n cos n cos n P P ⎪⎪⎭⎫⎝⎛+-=θθθθ （24.1） 上式中21θθ、分别为入射角和折射角，其反射率（用dB 表示）为：⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫⎝⎛+-⋅==222112211finfref f cos n cos n cos n cos n P P 10lg R 10lg dB R θθθθ)()( （24.2） 至于瑞利散射，它是由介质材料的随机分子结构相联系的本征介质常数分布的微观不均匀性所引起的电磁波的散射损耗。

在微观分子尺度上来看，当电磁波沿介质传播时，可以从单个分子产生散射，这种散射使波的传播受到阻碍，从而使速度减慢，产生相位滞后。

偏离出原来波的传播方向的散射光有随机的相位，这些随机相位的散射子波大部分能相互抵消，而沿传播方向的散射光则相干叠加继续向前传播，其速度为/c 或c/n 。

与此同时，尚有少量由分子散射的不相干光没有完全抵消，这些子波逸出传输光束从而形成瑞利散射损耗，其中部分散射功率朝反向传播，此后向散射光功率即为OTDR 的物理基础。

当激光不断射入光纤中时，光纤本身会不断产生反向的瑞利散射，通过测量分析瑞利散射光的功率，可以得到沿光纤长度分布的衰减曲线。

鍏夋椂鍩熷弽灏勪华锛圤TDR锛夊伐浣滃師鐞嗗強娴嬭瘯鏂规硶鍏抽敭瀛楋細鍏夋椂鍩?鍙嶅皠浠?鍏夌氦鍏夌紗娴嬭瘯涓€銆丱TDR鐨勫伐浣滃師鐞嗭細鍏夌氦鍏夌紗娴嬭瘯鍏夌氦鍏夌紗娴嬭瘯鏄厜缂嗘柦宸ャ€佺淮鎶ゃ€佹姠淇噸瑕佹妧鏈墜娈碉紝閲囩敤OTDR(鍏夋椂鍩熷弽灏勪华鍏夋椂鍩熷弽灏勪华锛夎繘琛屽厜绾よ繛鎺ョ殑鐜板満鐩戣鍜岃繛鎺ユ崯鑰楁祴閲忚瘎浠凤紝鏄洰鍓嶆渶鏈夋晥鐨勬柟寮忋€傝繖绉嶆柟娉曠洿瑙傘€佸彲淇″苟鑳芥墦鍗板嚭鍏夌氦鍚庡悜鏁ｅ皠淇″彿鏇茬嚎銆傚彟澶栵紝鍦ㄧ洃娴嬬殑鍚屾椂鍙互姣旇緝绮剧‘鍦版祴鍑虹敱灞€鍐呰嚦鍚勬帴澶寸偣鐨勫疄闄呬紶杈撹窛绂伙紝瀵圭淮鎶や腑锛岀簿纭煡鎵炬晠闅溿€佹湁鏁堝鐞嗘晠闅滄槸鍗佸垎蹇呰鐨勩€傚悓鏃惰姹傜淮鎶や汉鍛樻帉鎻′华琛ㄦ€ц兘锛屾搷浣滄妧鑳界啛缁冿紝绮剧‘鍒ゆ柇淇″彿鏇茬嚎鐗瑰緛銆?缇庡浗瀹夋嵎浼6000C鍔犳嬁澶XFO FTB150鏃ユ湰瀹夌珛MT9080鏃ユ湰妯渤AQ7275缇庡浗JDSU MTS6000缇庡浗缃戞嘲 CMA4000IOTDR鐨勮嫳鏂囧叏绉版槸Optical Time Domain Reflectometer锛屼腑鏂囨剰鎬濅负鍏夋椂鍩熷弽灏勪华銆侽TDR鏄埄鐢ㄥ厜绾垮湪鍏夌氦涓紶杈撴椂鐨勭憺鍒╂暎灏勫拰鑿叉秴灏斿弽灏勬墍浜х敓鐨勮儗鍚戞暎灏勮€屽埗鎴愮殑绮惧瘑鐨勫厜鐢典竴浣撳寲浠〃锛屽畠琚箍娉涘簲鐢ㄤ簬鍏夌紗绾胯矾鐨勭淮鎶ゃ€佹柦宸ヤ箣涓紝鍙繘琛屽厜绾ら暱搴︺€佸厜绾ょ殑浼犺緭琛板噺銆佹帴澶磋“鍑忓拰鏁呴殰瀹氫綅绛夌殑娴嬮噺銆? OTDR娴嬭瘯鏄€氳繃鍙戝皠鍏夎剦鍐插埌鍏夌氦鍐?鐒跺悗鍦∣TDR绔彛鎺ユ敹杩斿洖鐨勪俊鎭潵杩涜銆傚綋鍏夎剦鍐插湪鍏夌氦鍐呬紶杈撴椂锛屼細鐢变簬鍏夌氦鏈韩鐨勬€ц川锛岃繛鎺ュ櫒锛屾帴鍚堢偣锛屽集鏇叉垨鍏跺畠绫讳技鐨勪簨浠惰€屼骇鐢熸暎灏勶紝鍙嶅皠銆傚叾涓竴閮ㄥ垎鐨勬暎灏勫拰鍙嶅皠灏变細杩斿洖鍒癘TDR涓€傝繑鍥炵殑鏈夌敤淇℃伅鐢監TDR鐨勬帰娴嬪櫒鏉ユ祴閲忥紝瀹冧滑灏变綔涓哄厜绾ゅ唴涓嶅悓浣嶇疆涓婄殑鏃堕棿鎴栨洸绾跨墖鏂€備粠鍙戝皠淇″彿鍒拌繑鍥炰俊鍙锋墍鐢ㄧ殑鏃堕棿锛屽啀纭畾鍏夊湪鐜荤拑鐗╄川涓殑閫熷害锛屽氨鍙互璁＄畻鍑鸿窛绂汇€?d=(c×t)/2(IOR)鍦ㄨ繖涓叕寮忛噷锛宑鏄厜鍦ㄧ湡绌轰腑鐨勯€熷害锛岃€宼鏄俊鍙峰彂灏勫悗鍒版帴鏀跺埌淇″彿锛堝弻绋嬶級鐨勬€绘椂闂达紙涓ゅ€肩浉涔橀櫎浠?鍚庡氨鏄崟绋嬬殑璺濈锛夈€傚洜涓哄厜鍦ㄧ幓鐠冧腑瑕佹瘮鍦ㄧ湡绌轰腑鐨勯€熷害鎱紝鎵€浠ヤ负浜嗙簿纭湴娴嬮噺璺濈锛岃娴嬬殑鍏夌氦蹇呴』瑕佹寚鏄庢姌灏勭巼锛圛OR锛夈€侷OR鏄敱鍏夌氦鐢熶骇鍟嗘潵鏍囨槑銆?OTDR浣跨敤鐟炲埄鏁ｅ皠鍜岃彶娑呭皵鍙嶅皠鏉ヨ〃寰佸厜绾ょ殑鐗规€с€傜憺鍒╂暎灏勬槸鐢变簬鍏変俊鍙锋部鐫€鍏夌氦浜х敓鏃犺寰嬬殑鏁ｅ皠鑰屽舰鎴愩€侽TDR灏辨祴閲忓洖鍒癘TDR绔彛鐨勪竴閮ㄥ垎鏁ｅ皠鍏夈€傝繖浜涜儗鍚戞暎灏勪俊鍙峰氨琛ㄦ槑浜嗙敱鍏夌氦鑰屽鑷寸殑琛板噺锛堟崯鑰?璺濈锛夌▼搴︺€傚舰鎴愮殑杞ㄨ抗鏄竴鏉″悜涓嬬殑鏇茬嚎锛屽畠璇存槑浜嗚儗鍚戞暎灏勭殑鍔熺巼涓嶆柇鍑忓皬锛岃繖鏄敱浜庣粡杩囦竴娈佃窛绂荤殑浼犺緭鍚庡彂灏勫拰鑳屽悜鏁ｅ皠鐨勪俊鍙烽兘鏈夋墍鎹熻€椼€?鑿叉秴灏斿弽灏勬槸绂绘暎鐨勫弽灏勶紝瀹冩槸鐢辨暣鏉″厜绾や腑鐨勪釜鍒偣鑰屽紩璧风殑锛岃繖浜涚偣鏄敱閫犳垚鍙嶅悜绯绘暟鏀瑰彉鐨勫洜绱犵粍鎴愶紝渚嬪鐜荤拑涓庣┖姘旂殑闂撮殭銆傚湪杩欎簺鐐逛笂锛屼細鏈夊緢寮虹殑鑳屽悜鏁ｅ皠鍏夎鍙嶅皠鍥炴潵銆傚洜姝わ紝OTDR灏辨槸鍒╃敤鑿叉秴灏斿弽灏勭殑淇℃伅鏉ュ畾浣嶈繛鎺ョ偣锛屽厜绾ょ粓绔垨鏂偣銆?OTDR鐨勫伐浣滃師鐞嗗氨绫讳技浜庝竴涓浄杈俱€傚畠鍏堝鍏夌氦鍙戝嚭涓€涓俊鍙凤紝鐒跺悗瑙傚療浠庢煇涓€鐐逛笂杩斿洖鏉ョ殑鏄粈涔堜俊鎭€傝繖涓繃绋嬩細閲嶅鍦拌繘琛岋紝鐒跺悗灏嗚繖浜涚粨鏋滆繘琛屽钩鍧囧苟浠ヨ建杩圭殑褰㈠紡鏉ユ樉绀猴紝杩欎釜杞ㄨ抗灏辨弿缁樹簡鍦ㄦ暣娈靛厜绾ゅ唴淇″彿鐨勫己寮憋紙鎴栧厜绾ょ殑鐘舵€侊級銆?娴嬭瘯璺濈锛氱敱浜庡厜绾ゅ埗閫犱互鍚庡叾鎶樺皠鐜囧熀鏈笉鍙橈紝杩欐牱鍏夊湪鍏夌氦涓殑浼犳挱閫熷害灏变笉鍙橈紝杩欐牱娴嬭瘯璺濈鍜屾椂闂村氨鏄竴鑷寸殑锛屽疄闄呬笂娴嬭瘯璺濈灏辨槸鍏夊湪鍏夌氦涓殑浼犳挱閫熷害涔樹笂浼犳挱鏃堕棿锛屽娴嬭瘯璺濈鐨勯€夊彇灏辨槸瀵规祴璇曢噰鏍疯捣濮嬪拰缁堟鏃堕棿鐨勯€夊彇銆傛祴閲忔椂閫夊彇閫傚綋鐨勬祴璇曡窛绂诲彲浠ョ敓鎴愭瘮杈冨叏闈㈢殑杞ㄨ抗鍥撅紝瀵规湁鏁堢殑鍒嗘瀽鍏夌氦鐨勭壒鎬ф湁寰堝ソ鐨勫府鍔╋紝閫氬父鏍规嵁缁忛獙锛岄€夊彇鏁存潯鍏夎矾闀垮害鐨?.5锛?鍊嶄箣闂存渶涓哄悎閫傘€?鑴夊啿瀹藉害锛氬彲浠ョ敤鏃堕棿琛ㄧず锛屼篃鍙互鐢ㄩ暱搴﹁〃绀猴紝鍦ㄥ厜鍔熺巼澶у皬鎭掑畾鐨勬儏鍐典笅锛岃剦鍐插搴︾殑澶у皬鐩存帴褰卞搷鐫€鍏夌殑鑳介噺鐨勫ぇ灏忥紝鍏夎剦鍐茶秺闀垮厜鐨勮兘閲忓氨瓒婂ぇ銆傚悓鏃惰剦鍐插搴︾殑澶у皬涔熺洿鎺ュ奖鍝嶇潃娴嬭瘯姝诲尯鐨勫ぇ灏忥紝涔熷氨鍐冲畾浜嗕袱涓彲杈ㄥ埆浜嬩欢涔嬮棿鐨勬渶鐭窛绂伙紝鍗冲垎杈ㄧ巼銆傛樉鐒讹紝鑴夊啿瀹藉害瓒婂皬锛屽垎杈ㄧ巼瓒婇珮锛岃剦鍐插搴﹁秺澶ф祴璇曡窛绂昏秺闀裤€?鎶樺皠鐜囧氨鏄緟娴嬪厜绾ゅ疄闄呯殑鎶樺皠鐜囷紝杩欎釜鏁板€肩敱寰呮祴鍏夌氦鐨勭敓浜у巶瀹剁粰鍑猴紝鍗曟ā鐭宠嫳鍏夌氦鐨勬姌灏勭巼澶х害鍦?.4锛?.6涔嬮棿銆傝秺绮剧‘鐨勬姌灏勭巼瀵规彁楂樻祴閲忚窛绂荤殑绮惧害瓒婃湁甯姪銆傝繖涓棶棰樺閰嶇疆鍏夎矾鐢变篃鏈夊疄闄呯殑鎸囧鎰忎箟锛屽疄闄呬笂锛屽湪閰嶇疆鍏夎矾鐢辩殑鏃跺€欏簲璇ラ€夊彇鎶樺皠鐜囩浉鍚屾垨鐩歌繎鐨勫厜绾よ繘琛岄厤缃紝灏介噺鍑忓皯涓嶅悓鎶樺皠鐜囩殑鍏夌氦鑺繛鎺ュ湪涓€璧峰舰鎴愪竴鏉￠潪鍗曚竴鎶樺皠鐜囩殑鍏夎矾銆? 娴嬭瘯娉㈤暱灏辨槸鎸嘜TDR婵€鍏夊櫒鍙戝皠鐨勬縺鍏夌殑娉㈤暱锛屽湪闀胯窛绂绘祴璇曟椂锛岀敱浜?310nm琛拌€楄緝澶э紝婵€鍏夊櫒鍙戝嚭鐨勬縺鍏夎剦鍐插湪寰呮祴鍏夌氦鐨勬湯绔細鍙樺緱寰堝井寮憋紝杩欐牱鍙楀櫔澹板奖鍝嶈緝澶э紝褰㈡垚鐨勮建杩瑰浘灏变笉鐞嗘兂锛屽疁閲囩敤1550nm浣滀负娴嬭瘯娉㈤暱銆傛墍浠ュ湪闀胯窛绂绘祴璇曠殑鏃跺€欓€傚悎閫夊彇1550nm浣滀负娴嬭瘯娉㈤暱锛岃€屾櫘閫氱殑鐭窛绂绘祴璇曢€夊彇1310nm涔熷彲浠ャ€?骞冲潎鍊硷細鏄负浜嗗湪OTDR褰㈡垚鑹ソ鐨勬樉绀哄浘鏍凤紝鏍规嵁鐢ㄦ埛闇€瑕佸姩鎬佺殑鎴栭潪鍔ㄦ€佺殑鏄剧ず鍏夌氦鐘跺喌鑰岃瀹氱殑鍙傛暟銆傜敱浜庢祴璇曚腑鍙楀櫔澹扮殑褰卞搷锛屽厜绾や腑鏌愪竴鐐圭殑鐟炲埄鏁ｅ皠鍔熺巼鏄竴涓殢鏈鸿繃绋嬶紝瑕佺‘鐭ヨ鐐圭殑涓€鑸儏鍐碉紝鍑忓皯鎺ユ敹鍣ㄥ浐鏈夌殑闅忔満鍣０鐨勫奖鍝嶏紝闇€瑕佹眰鍏跺湪鏌愪竴娈垫祴璇曟椂闂寸殑骞冲潎鍊笺€傛牴鎹渶瑕佽瀹氳鍊硷紝濡傛灉瑕佹眰瀹炴椂鎺屾彙鍏夌氦鐨勬儏鍐碉紝閭ｄ箞灏遍渶瑕佽瀹氭椂闂翠负瀹炴椂銆?1銆佽繛鎺ユ祴璇曞熬绾わ細棣栧厛娓呮磥娴嬭瘯渚у熬绾わ紝灏嗗熬绾ゅ瀭鐩翠华琛ㄦ祴璇曟彃瀛斿鎻掑叆锛屽苟灏嗗熬绾ゅ嚫璧稶鍨嬮儴鍒嗕笌娴嬭瘯鎻掑彛鍑瑰洖U鍨嬮儴鍒嗗厖鍒嗚繛鎺ワ紝骞堕€傚綋鎷у浐銆傚湪绾胯矾鏌ヤ慨鎴栧壊鎺ユ椂锛岃娴嬪厜绾や笌OTDR杩炴帴涔嬪墠锛屽簲閫氱煡璇ヤ腑缁ф瀵圭灞€绔欑淮鎶や汉鍛樺彇涓婳DF鏋朵笂涓庝箣瀵瑰簲鐨勮繛鎺ュ熬绾わ紝浠ュ厤鎹熷潖鍏夌洏锛?a銆佹尝闀块€夋嫨锛氶€夋嫨娴嬭瘯鎵€闇€娉㈤暱锛?鏈?310nm锛?550nm涓ょ娉㈤暱渚涢€夋嫨锛?b銆佽窛绂昏缃細棣栧厛鐢ㄨ嚜鍔ㄦā寮忔祴璇曞厜绾?鐒跺悗鏍规嵁娴嬭瘯鍏夌氦闀垮害璁惧畾娴嬭瘯璺濈锛岄€氬父鏄疄闄呰窛绂荤殑 1.5鍊?锛屼富瑕佹槸閬垮厤鍑虹幇鍋囧弽灏勫嘲锛屽奖鍝嶅垽鏂紱c銆佽剦瀹借缃細浠〃鍙緵閫夋嫨鐨勮剦鍐插搴︿竴鑸湁10ns锛?0ns锛?00ns 锛?00ns锛?μs锛?0 μs 绛夊弬鏁伴€夋嫨锛岃剦鍐插搴﹁秺灏忥紝鍙栨牱璺濈瓒婄煭锛屾祴璇曡秺绮剧‘锛屽弽涔嬪垯娴嬭瘯璺濈瓒婇暱锛岀簿搴︾浉瀵硅灏忋€傛牴鎹粡楠岋紝涓€鑸?0KM浠ヤ笅閫夌敤100ns鍙婁互涓嬪弬鏁帮紝 10KM浠ヤ笂閫夌敤100ns鍙婁互涓婂弬鏁帮紱d銆佸彇鏍锋椂闂达細浠〃鍙栨牱鏃堕棿瓒婇暱锛屾洸绾胯秺骞虫粦锛屾祴璇曡秺绮剧‘锛?e銆佹姌灏勭巼璁剧疆锛氭牴鎹瘡鏉′紶杈撶嚎璺姹備笉鍚岃€屽畾锛?f銆佷簨浠堕槇鍊艰缃細鎸囧湪娴嬭瘯涓鍏夌氦鐨勬帴缁偣鎴栨崯鑰楃偣鐨勮“鑰楄繘琛岄鍏堣缃紝褰撻亣鏈夎秴杩囬槇鍊肩殑浜嬩欢鏃讹紝浠〃浼氳嚜鍔ㄥ垎鏋愬畾浣嶃€?a銆佹洸绾挎瘺绯欙紝鏃犲钩婊戞洸绾?鍘熷洜1锛氭祴璇曚华琛ㄦ彃鍙ｆ崯鍧忥紙鎹㈡彃鍙ｏ級鍘熷洜2锛氭祴璇曞熬绾よ繛鎺ヤ笉褰擄紙閲嶆柊杩炴帴锛?鍘熷洜3锛氭祴璇曞熬绾ら棶棰橈紙鏇存崲灏剧氦锛?鍘熷洜2锛氱嚎璺粓绔棶棰橈紙閲嶆柊鎺ョ画锛屽湪杩涜缁堢鎹熻€楁祴閲忔椂鍙粙鍏ュ亣绾よ繘琛屾祴璇曪級b銆佹洸绾垮钩婊戯紝鈶犱俊鍙锋洸绾挎í杞翠负璺濈锛圞M)锛岀旱杞翠负鎹熻€?dB)锛屽墠绔负璧峰鍙嶅皠鍖猴紙鐩插尯锛夛紝绾︿负0.1KM锛屼腑闂翠负淇″彿鏇茬嚎锛屽憟闃惰穬涓嬮檷鏇茬嚎锛屾湯绔负缁堢鍙嶅皠鍖猴紝瓒呭嚭淇″彿鏇茬嚎鍚庯紝涓烘瘺绯欓儴鍒嗭紙鍗冲厜绾ゆ埅姝㈢數鐐广€?鈶℃櫘閫氭帴澶存垨寮姌澶勪负涓轰竴涓笅闄嶅彴闃讹紝娲诲姩杩炴帴澶勪负鍙嶅皠宄帮紙鍚庨潰浠嬬粛鍋囧弽灏勫嘲锛夛紝鏂澶勪负杈冨ぇ鍙伴樁鐨勫弽灏勫嘲锛岃€屽熬绾ょ粓绔负缁撴潫鍙嶅皠宄般€?鈶㈠綋娴嬭瘯鏇茬嚎涓湁娲诲姩杩炴帴鎴栨祴璇曢噺绋嬭緝澶ф椂锛屼細鍑虹幇2涓互涓婂亣鍙嶅皠宄帮紝鍙牴鎹弽灏勫嘲璺濈鍒ゆ柇鏄惁涓哄亣鍙嶅皠宄般€?鍋囧弽灏勫嘲鐨勫舰鎴愬師鍥?瀹冩槸鐢变簬鍏夊湪杈冪煭鐨勫厜绾や腑锛屽埌杈惧厜绾ゆ湯绔疊浜х敓鍙嶅皠锛屽弽灏勫厜鍔熺巼浠嶇劧寰堝己锛屽湪鍥炵▼涓亣鍒扮涓€涓椿鍔ㄦ帴澶碅锛屼竴閮ㄥ垎鍏夐噸鏂板弽灏勫洖B锛岃繖閮ㄥ垎鍏夊埌杈綛鐐逛互鍚庯紝鍦˙鐐瑰啀娆″弽灏勫洖OTDR锛岃繖鏍峰湪OTDR褰㈡垚鐨勮建杩瑰浘涓細鍙戠幇鍦ㄥ櫔澹板尯鍩熷嚭鐜颁簡涓€涓弽灏勭幇璞°€?鈶ｅ綋娴嬭瘯鏇茬嚎缁堢涓烘甯稿弽灏勫嘲鏄鏄庡绔槸灏剧氦杩炴帴锛堟満鎴跨珯锛夛紝瑙佸浘A;褰?娴嬭瘯鏇茬嚎缁堢娌℃湁鍙嶅皠宄帮紝鑰屾槸姣涚硻鐩存帴鍚戜笅鐨勬洸绾匡紝鏄鏄庡绔槸娌℃湁澶勭悊杩囩殑缁堢锛堝嵆涓烘柇鐐癸級锛屼篃灏辨槸鏁呴殰鐐癸紝瑙佸浘B銆?。

光时域反射仪实验观察所得曲线，可见入射端口与出射端各有明显的峰值；放大入射端反射峰，可见辨认出为部分重叠的两峰。

其余部分为一直线，可初步断定被测光纤只存在一个机械连接事件。

1. 使用两种脉冲宽度对光纤事件进行测量使用脉宽为10ns 的脉冲，测量长度设为8km/1.0m ，所得曲线如图3所示：图1脉宽10ns 下OTDR 测量曲线如图3中A,B,C 所示，测量曲线有3个峰值，A 峰是入射端的菲涅尔反射峰，C 峰是出射端的菲涅尔反射峰，B 峰则便是光纤中机械连接产生的菲涅尔反射峰。

曲线图2图3局部放大图其余部分为一斜率基本均匀的直线，没有抬升或下沉，可知光纤是均匀的，光纤中并不存在耦合，缺陷，应力过大等情况。

放大曲线开始部分对机械连接进行定位，如图4：可从仪器读书得光纤机械连接位于0.0337km处。

使用脉宽为250ns的激光进行测量，测量长度选择8km/1.0m，所得曲线如图5所示：图3脉宽250ns下OTDR测量曲线从图中可以看出，曲线特征与脉宽10ns的测量曲线相仿。

均有A,B,C三个反射峰，其余部分是斜率均匀的直线。

与10ns脉宽的曲线的不同点在于，相同横坐标下，250ns的曲线要位于10ns的曲线之上，换句话说，250ns脉宽下，OTDR探测到的信号均比10ns 脉宽下的要强。

这是因为脉宽增大了，使光源总功率增大了，如图6：其次是250ns曲线的各个反射峰宽度变大了，也称作盲区变大了。

这是由两部分原因造成的：（1）脉冲宽度增加，脉冲起始点和终结点之间时间间隔增大，通过OTDR 的探测便转化为空间域上的宽度增加；（2）OTDR 专门用于探测微弱的背向散射，机械连接处，耦合处等反射事件反射的光功率较大，会使探测器出现饱和，而脉宽增大会使光源功率增大，从而菲涅尔反射光的功率也会增大，使得探测器饱和程度更深，需要更长时间恢复，再经过OTDR 的处理，就造成了空间域上的宽度增加。

图6脉宽10ns 与250ns 所得曲线对比图图 7 图6局部放大图正因为250ns脉宽的激光盲区较大，在实验中覆盖了机械连接点的反射峰的起点，因此无法用250ns脉宽的光源测得机械连接点的位置。
