光时域反射仪(OTDR)操作规程

MT9082系列OTDR操作指南一、简介MT9082系列OTDR(光时域反射仪)是一种用于光纤线路测试和故障定位的专用设备。

它能够通过光脉冲的反射来判断光纤线路中存在的问题，比如信号衰减、断纤、光纤连接等，并能够测量其中的距离、损耗等参数。

二、准备工作1.检查设备是否齐全：MT9082OTDR主机、测试线缆、电源适配器、电源线等。

2.确保电源适配器已正确连接，并将OTDR主机开机。

三、基本操作流程1.确定测试的光纤起点：将OTDR测试线缆的一端连接到光纤起点，另一端连接到OTDR主机的测试端口。

2. 设置测试参数：按下OTDR主机上的"Menu"键，进入菜单设置界面。

选择“测试参数”选项设置测试光纤的长度、刷新率、波长等参数，并按确认键保存。

3. 进行测试：按下OTDR主机上的“Start”键，开始进行OTDR测试。

测试过程中距离和损耗等参数会不断显示在屏幕上。

4. 分析测试结果：测试完成后，按下OTDR主机上的“Analyze”键，可以查看测试结果，并进行故障定位和分析。

四、常用功能和操作指南1.设置测试参数：a.光纤长度：根据需要设置待测试光纤的长度，一般可选择自动或手动两种模式。

b.刷新率：选择OTDR测试数据显示的刷新率，常用的有10s、5s、2s等。

c. 波长：选择测试光纤所用的波长，常用的有1310nm、1550nm等。

d.平均次数：选择测试光纤时，数据采集的平均次数，一般为1次、2次、3次等。

2.故障定位：a.使用光标选择光纤上的故障点，如断纤、损耗点等，将光标移动到故障点上。

b. 按下“Measure”键，进行故障定位。

c.OTDR将会显示出故障点距离光纤起点的距离，并提供故障的位置信息。

3.数据存储与导出：a. 按下“Save”键，将测试结果保存到OTDR主机的内部存储器中。

b.连接OTDR主机和电脑，通过数据线将数据导出到电脑中进行进一步分析和处理。

4.自动测试：a. 进入OTDR主机的菜单设置界面，选择“Auto Test”选项。

光时域反射仪使用方法一、仪器概述光时域反射仪（Optical Time Domain Reflectometer，OTDR）是一种用于测量光纤长度、损耗和故障的仪器。

它利用光脉冲在光纤中传输的特性，通过测量脉冲反射信号的时间和强度来确定光纤中的事件位置和损耗值。

本文将详细介绍OTDR的使用方法。

二、准备工作1.检查设备：检查OTDR是否正常工作，电源是否连接正常，屏幕是否正常显示。

2.连接设备：将OTDR与被测光纤连接，并确保连接正确无误。

3.设置参数：根据被测光纤的特性设置OTDR参数，包括波长、脉冲宽度、平均次数等。

三、测试步骤1.启动仪器：按下电源开关启动OTDR，并等待系统自检完成。

2.选择测试模式：根据被测光纤的不同选择相应的测试模式，包括单模/多模、短距离/长距离等。

3.设置测试参数：根据被测光纤的特性设置OTDR测试参数，包括起始端点、终止端点、脉冲宽度等。

4.开始测试：按下测试键，OTDR将向被测光纤发送脉冲，并记录反射信号的时间和强度。

测试完成后，OTDR将自动计算出光纤长度、损耗和故障位置等信息，并在屏幕上显示结果。

5.保存数据：如需保存测试数据，可将结果存储到OTDR内部存储器或外部存储设备中。

四、注意事项1.避免过度弯曲光纤：过度弯曲会导致光纤损耗增加，影响测试结果。

2.避免过长的测试距离：过长的测试距离会导致信号衰减严重，影响测试结果。

3.选择适当的波长和脉冲宽度：不同波长和脉冲宽度适用于不同类型的光纤，选择不当会影响测试结果。

4.保持设备清洁干燥：避免灰尘、水分等杂质进入设备内部，影响仪器正常工作。

五、总结本文介绍了OTDR的使用方法，包括准备工作、测试步骤和注意事项。

在实际应用中，需要根据被测光纤的特性选择合适的测试参数，以确保测试结果的准确性和可靠性。

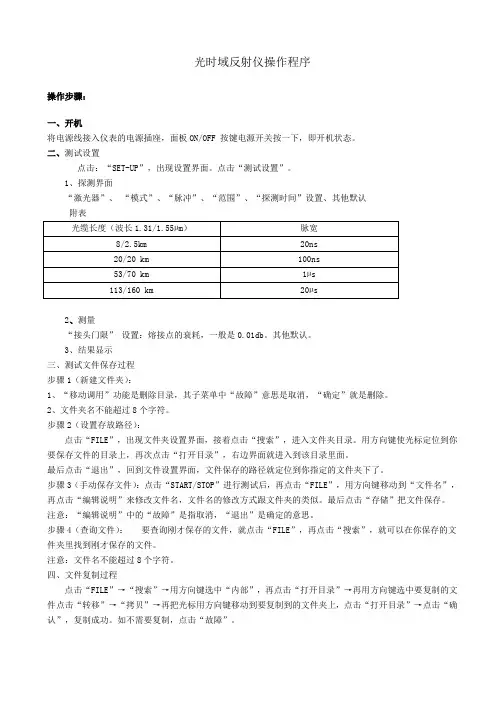

光时域反射仪操作程序操作步骤：一、开机将电源线接入仪表的电源插座，面板ON/OFF 按键电源开关按一下，即开机状态。

二、测试设置点击：“SET-UP”，出现设置界面。

点击“测试设置”。

1、探测界面“激光器”、“模式”、“脉冲”、“范围”、“探测时间”设置、其他默认附表2、测量“接头门限”设置：熔接点的衰耗，一般是0.01db。

其他默认。

3、结果显示三、测试文件保存过程步骤1（新建文件夹）：1、“移动调用”功能是删除目录，其子菜单中“故障”意思是取消，“确定”就是删除。

2、文件夹名不能超过8个字符。

步骤2（设置存放路径）：点击“FILE”，出现文件夹设置界面，接着点击“搜索”，进入文件夹目录。

用方向键使光标定位到你要保存文件的目录上，再次点击“打开目录”，右边界面就进入到该目录里面。

最后点击“退出”，回到文件设置界面，文件保存的路径就定位到你指定的文件夹下了。

步骤3（手动保存文件）：点击“START/STOP”进行测试后，再点击“FILE”，用方向键移动到“文件名”，再点击“编辑说明”来修改文件名，文件名的修改方式跟文件夹的类似。

最后点击“存储”把文件保存。

注意：“编辑说明”中的“故障”是指取消，“退出”是确定的意思。

步骤4（查询文件）：要查询刚才保存的文件，就点击“FILE”，再点击“搜索”，就可以在你保存的文件夹里找到刚才保存的文件。

注意：文件名不能超过8个字符。

四、文件复制过程点击“FILE”→“搜索”→用方向键选中“内部”，再点击“打开目录”→再用方向键选中要复制的文件点击“转移”→“拷贝”→再把光标用方向键移动到要复制到的文件夹上，点击“打开目录”→点击“确认”，复制成功。

如不需要复制，点击“故障”。

五、关机测试相关业务后关机即光时域反射仪处于关机状态风险控制1、为防止火灾，关闭光时域反射仪后请务必关闭电源插座再离开；2、为防止火灾，请选用带保险功能、大功率的接线板3、为防止触电，请确保使用的插座有良好的接地应急措施：万一光时域反射仪冒烟、有异味或有漏电情况，请马上切断电源与相关人员联系。

OTDR基本使用方法OTDR，即光时域反射仪（Optical Time Domain Reflectometer），是用来测试光纤中的信号损耗和光纤连接故障的一种仪器。

在光纤通信系统中，OTDR是一种重要的测试工具，它可以帮助工程师准确地定位故障，并分析光纤的性能。

下面将简要介绍OTDR的基本使用方法。

1.连接光缆：首先，将OTDR的输出端口与要测试的光缆连接。

在连接时，要确保连接牢固，以免干扰测试结果。

2.设置测试参数：进入OTDR的测试设置界面，设置测试参数。

这些参数包括测试波长、脉冲宽度、平均时间、测试距离等。

根据具体的测试需求，选择合适的参数进行配置。

3.调校OTDR：在开始测试前，需要先对OTDR进行调校。

调校的目的是校准OTDR对不同光纤长度的测试信号响应。

具体的调校过程会因OTDR型号和厂家而有所不同，但通常可以通过仪器菜单中的“调校”选项完成。

4.开始测试：设置好测试参数并完成调校后，可以开始进行光纤测试。

OTDR会发出一束测试光脉冲，然后接收光纤中反射的光信号。

在这个过程中，OTDR将记录下测试光脉冲的发射时间和接收到的光脉冲的返回时间，从而计算出光纤的衰减损耗和故障位置。

5.分析测试结果：测试完成后，OTDR会将测试结果以曲线图的形式展示。

根据曲线图上的衰减和反射信号强度信息，可以准确地定位故障点，如连接头损耗、光纤弯曲和断裂等。

6.生成报告：对测试结果进行整理和分析，生成测试报告。

报告内容应包括测试日期、测试人员、测试参数、测试曲线图等。

测试报告有助于后续的故障排查和维护工作。

除了上述基本使用方法，还有一些高级功能可以进一步提升OTDR的测试能力。

例如，一些OTDR可以进行故障定位的测量，即根据测试结果中的时间和距离信息，确定故障点的准确位置；另外，一些OTDR还支持光纤库存的管理，可以记录和保存光纤的特性以及相关信息，方便后续的维护和管理。

在实际使用OTDR进行测试时，还应注意一些常见的注意事项。

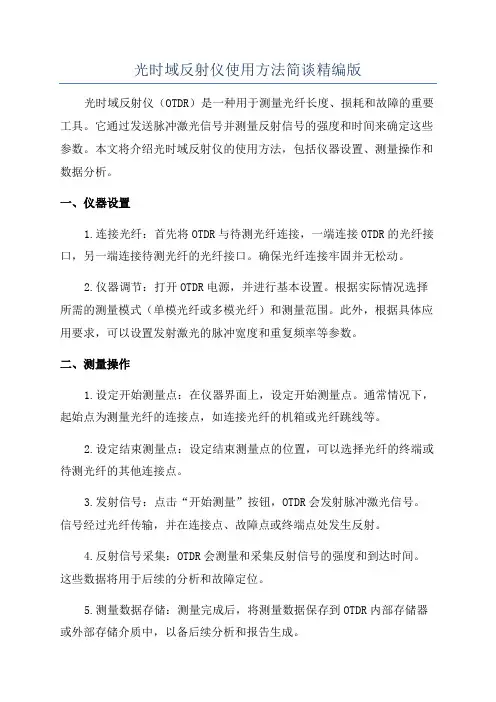

光时域反射仪使用方法简谈精编版光时域反射仪（OTDR）是一种用于测量光纤长度、损耗和故障的重要工具。

它通过发送脉冲激光信号并测量反射信号的强度和时间来确定这些参数。

本文将介绍光时域反射仪的使用方法，包括仪器设置、测量操作和数据分析。

一、仪器设置1.连接光纤：首先将OTDR与待测光纤连接，一端连接OTDR的光纤接口，另一端连接待测光纤的光纤接口。

确保光纤连接牢固并无松动。

2.仪器调节：打开OTDR电源，并进行基本设置。

根据实际情况选择所需的测量模式（单模光纤或多模光纤）和测量范围。

此外，根据具体应用要求，可以设置发射激光的脉冲宽度和重复频率等参数。

二、测量操作1.设定开始测量点：在仪器界面上，设定开始测量点。

通常情况下，起始点为测量光纤的连接点，如连接光纤的机箱或光纤跳线等。

2.设定结束测量点：设定结束测量点的位置，可以选择光纤的终端或待测光纤的其他连接点。

3.发射信号：点击“开始测量”按钮，OTDR会发射脉冲激光信号。

信号经过光纤传输，并在连接点、故障点或终端点处发生反射。

4.反射信号采集：OTDR会测量和采集反射信号的强度和到达时间。

这些数据将用于后续的分析和故障定位。

5.测量数据存储：测量完成后，将测量数据保存到OTDR内部存储器或外部存储介质中，以备后续分析和报告生成。

三、数据分析1.反射信号分析：通过分析反射信号的强度和到达时间，可以确定光纤长度、连接损耗和故障位置等信息。

不同的信号特征对应着不同的光纤情况，需要通过数据分析来解读。

2.故障定位：根据反射信号的强度和到达时间，可以确定故障点的位置。

常见的光纤故障包括断纤、弯曲、微弯曲、连接不良等，通过比对信号数据和参考曲线，可以准确地定位到故障点。

3.生成报告：根据测量数据和分析结果，生成详细的报告。

报告通常包括测量条件、测量结果、故障点定位、光纤损耗分布图等内容。

总结：光时域反射仪是一种重要的光纤测量设备，它可以帮助用户准确地测量光纤的长度、损耗和故障。

otdr操作规程OTDR操作规程一、前言OTDR（Optical Time Domain Reflectometer）即光时域反射仪，是一种用于光纤测距和损耗测试的仪器设备。

为了正确、安全地操作OTDR，保证测试结果的准确性，制定OTDR操作规程非常必要。

本文将介绍OTDR操作规程的相关内容。

二、安全注意事项1. 在操作OTDR前，应确保操作人员已具备相关的知识和技能，并且具备基本的安全意识。

2. 操作人员应穿戴适当的防护装备，如眼镜、手套等，以确保个人安全。

3. 在进行光纤测试时，应注意防止眼睛直接暴露在光纤射线中，以免损伤眼睛。

4. 在连接光纤时，应确保光纤连接头干净、无损坏，并正确进行光纤连接，避免损坏光纤。

5. 在操作过程中，应注意保持光纤干净，避免灰尘和污垢的积累，影响测试结果。

三、OTDR操作步骤1. 准备工作（1）检查OTDR和测试光纤的连接头是否干净、无损坏。

（2）检查OTDR的电池电量是否充足，充电是否完成。

（3）确认OTDR的设置参数是否与测试需求一致。

2. 设定测试参数（1）根据测试要求，设置OTDR的波长、脉冲宽度、平均次数等参数。

（2）选择适当的动态范围，保证测试结果的准确性。

3. 进行测试（1）调整OTDR的光纤末端飞行时间设置，确保测量起点与光纤末端对应。

（2）将OTDR的光纤连接到测试对象的光纤端口，并确保连接牢固、无松动。

（3）按下测试按钮开始测试，待测试结果显示完成后，停止测试。

4. 分析测试结果（1）读取测试结果并进行分析。

主要包括衰减、反射损耗、衰减均匀性等参数。

（2）根据测试结果判断光纤的质量情况，确定是否存在故障或异常情况。

5. 记录和保存数据（1）将测试结果进行记录，包括测试时间、测试位置、测试参数等信息。

（2）将测试数据进行保存，以供后续分析和比对。

四、维护与保养1. 定期清洁OTDR的光纤连接头，并确保连接头的无损坏。

2. 定期检查OTDR的电池电量，及时充电或更换电池。

光时域反射仪（OTDR）作业指导书为规范测试单模光纤的光时域反射仪的操作，特制定本规定，本标准适用于本公司使用的光时域反射仪。

2.引用文件《GB15972.40-2008-T_光纤试验方法规范_第40部分衰减》《G652D单模光纤检验规范》3.测试工具光时域反射仪、切割刀、尾纤、树脂剥除钳、光纤连接器、匹配液等。

4.操作程序4.1测试程序4.1.1打开主机电源开关，机器预热30分钟，将尾纤与设备连接（连接后确保实时图像中尾纤部分平直）。

4.1.2 打开测试软件，将点检光纤外端通过光纤耦合器与尾纤连接。

4.1.3手动测试(1)将下面如图(1)所示的参数设定好后（量程选择光纤长度的1.5到2倍之间），点击“FREERUN”，出现光纤连接的实时图像（要求尾纤与光纤的连接大致在一条斜线）。

选择波长（1310nm和1550nm）选择量程更改择射率图(1)(2) 点击“AVERAGE”，开始测试，点击LSA键读取1310nm和1550nm的衰减值。

4.1.4自动测试(1)选择菜单栏上Analysis, 出现如图(2)所示界面。

选择TDF.wsf，开始测试。

图(2)(2)出现图(3)画面，根据提示，输入光纤盘号。

图(3)(3)出现图(4)画面，根据提示，输入光纤各种信息，主要是光纤长度。

图(4)(4)如果连接正常，点击确定。

如图所示：(5)根据提示，将待检光纤里端连接仪器，点击确定。

如果连接正常，点点击确定，继续测试。

(6)结束后，将测试结果记录于点检表中，判断点检是否合格。

(7)每天由下班组提前10分钟，做好所有设备和地面的清洁卫生工作。

5.注意事项5.1输入光纤盘号时不能重复使用同一个盘号。

5.2 对于不同光棒生产出的光纤，要更改光纤的折射率，否则对光纤长度测量的准确性会有影响，选用1550nm波长测量光纤长度。

5.3光纤未连接时不能测量数据，容易造成仪器损坏。

6.安全和环境要求6.1设备放置于固定位置，防冲击，防污染，以保证设备使用的安全。

OTDR的使用方法OTDR（光时域反射仪）是一种用于测试光纤通信线路损耗和定位故障的仪器。

它通过发送一束脉冲光信号，并测量信号的反射和衰减来分析光纤线路的特性。

以下是OTDR的使用方法。

1.准备工作：在使用OTDR之前，需要确保设备正常工作并进行适当的校准。

检查电源和连接线，确认设备没有损坏。

根据需要，选择适当的连接头和适配器。

2.连接光纤：将OTDR的发送端连接到被测试光纤的一端，接着将接收端连接到同一条光纤的另一端。

确保连接牢固且无松动。

3.设置参数：在开始测试之前，需要设置一些参数。

选择适当的测试波长，通常有850nm，1310nm和1550nm等选择。

选择合适的测试距离，以确保能够覆盖需要测试的光纤段。

还可以选择其他测试参数，如脉冲宽度、平均次数等。

4.开始测试：在设置好参数后，可以开始测试。

按下开始测试按钮，OTDR将发送脉冲光信号进入光纤，并记录从光纤端口反射回来的信号。

5.分析测试结果：OTDR将测得的测试数据以曲线图或表格的形式显示出来。

曲线图显示了光纤上的散射强度和时间的关系，可以用来确定光纤的损耗和失真情况。

表格显示了不同距离处的事件（反射、衰减等）的参数，如反射系数、衰减系数、插入损耗等。

6.定位故障：通过分析测试结果，可以定位光纤上的故障。

常见的故障包括连接不良、断纤、弯曲损坏等。

根据故障的特点，可以确定故障所在的距离和位置。

7.优化光纤线路：根据测试结果，可以优化光纤线路的布局和连接。

比如，根据衰减系数评估线路的质量，查找损耗较大的连接点并进行修复，改变光纤的布置方式等。

8.保存和导出数据：在测试完成后，可以将测试数据保存在OTDR设备或计算机中，以备后续分析和比较。

如果需要与其他人共享数据，可以将数据导出为文件，如CSV、PDF或图片格式。

9.维护和保养：定期清洁OTDR的连接头和适配器，以确保测试结果的准确性。

此外，遵循OTDR的使用和保养指南，定期进行校准和维护工作。

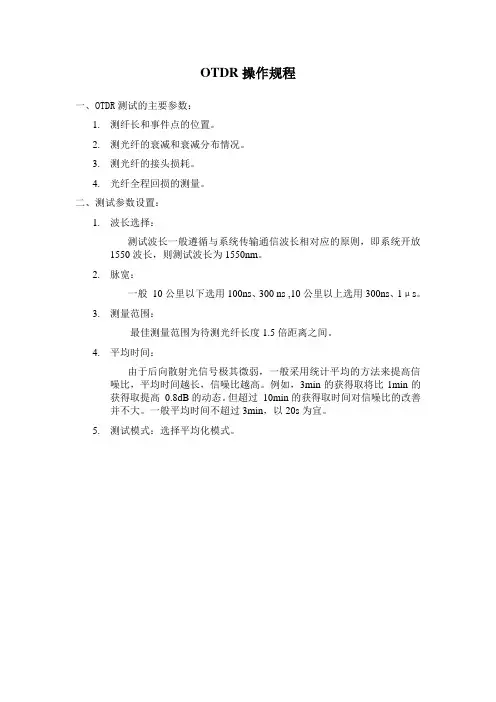

OTDR操作规程
一、OTDR测试的主要参数：
1.测纤长和事件点的位置。

2.测光纤的衰减和衰减分布情况。

3.测光纤的接头损耗。

4.光纤全程回损的测量。

二、测试参数设置：
1.波长选择：
测试波长一般遵循与系统传输通信波长相对应的原则，即系统开放1550波长，则测试波长为1550nm。

2.脉宽：
一般10公里以下选用100ns、300 ns ,10公里以上选用300ns、1μs。

3.测量范围：
最佳测量范围为待测光纤长度1.5倍距离之间。

4.平均时间：
由于后向散射光信号极其微弱，一般采用统计平均的方法来提高信噪比，平均时间越长，信噪比越高。

例如，3min的获得取将比1min的
获得取提高0.8dB的动态。

但超过10min的获得取时间对信噪比的改善
并不大。

一般平均时间不超过3min，以20s为宜。

5.测试模式：选择平均化模式。

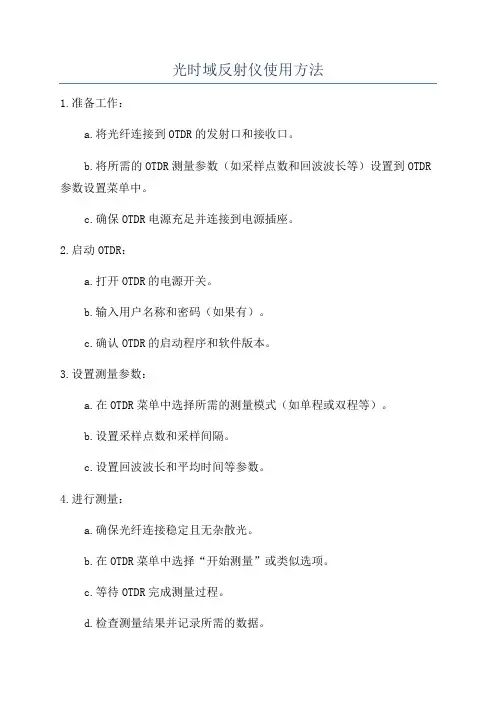

光时域反射仪使用方法1.准备工作：a.将光纤连接到OTDR的发射口和接收口。

b.将所需的OTDR测量参数（如采样点数和回波波长等）设置到OTDR 参数设置菜单中。

c.确保OTDR电源充足并连接到电源插座。

2.启动OTDR：a.打开OTDR的电源开关。

b.输入用户名称和密码（如果有）。

c.确认OTDR的启动程序和软件版本。

3.设置测量参数：a.在OTDR菜单中选择所需的测量模式（如单程或双程等）。

b.设置采样点数和采样间隔。

c.设置回波波长和平均时间等参数。

4.进行测量：a.确保光纤连接稳定且无杂散光。

b.在OTDR菜单中选择“开始测量”或类似选项。

c.等待OTDR完成测量过程。

d.检查测量结果并记录所需的数据。

5.分析测量结果：a.在OTDR菜单中选择“显示结果”或类似选项。

b.查看反射曲线和衰减曲线以了解连接点的损耗和反射情况。

c.根据需要调整曲线显示范围和放大倍数。

6.故障定位：a.通过查看反射曲线中的峰值来确定故障位置。

b.使用OTDR的光标或测量功能来测量故障距离和衰减值。

c.根据故障类型（如光纤断裂、弯曲或连接问题等）采取相应的维修措施。

7.数据记录和报告：a.将测量结果保存到OTDR的内部存储器或电脑中。

b.编写测量报告，并包括测量数据、分析结果和建议维修措施等。

c.将报告打印出来或以电子文档的形式存档。

注意事项：-在使用OTDR进行测量前，确保对光纤连接和设备进行了必要的清洁和检查，以避免杂散光和干扰对测量结果的影响。

-设置正确的测量参数和回波波长是确保准确测量的重要步骤，应根据实际情况进行选择。

-避免在高功率光源下进行测量，以免对OTDR和光纤造成损坏。

-注意正确操作OTDR，避免对其进行意外的撞击或摔落。

-定期进行OTDR的校准和维护，以确保其稳定和准确性。

-当遇到无法解决的问题时，最好向OTDR的制造商或相关技术人员寻求帮助。

总结：光时域反射仪是一种用于测试光缆或光纤连接质量的重要工具。
